Instrukcja wymiany sprzęgła w ciągniku JCB Fastrac

Wymiana sprzęgła jest jedną z kluczowych czynności serwisowych, która regularnie wykonywana jest w pojazdach użytkowych, w tym w ciągnikach rolniczych, takich jak JCB Fastrac. Choć sama procedura może wydawać się rutynowa dla doświadczonego mechanika, znajomość szczegółowych etapów jest niezbędna do zapewnienia prawidłowego montażu, optymalnego działania i długowieczności nowego sprzęgła. Poniżej przedstawiamy szczegółowy przewodnik, który pomoże przeprowadzić wymianę sprzęgła krok po kroku.

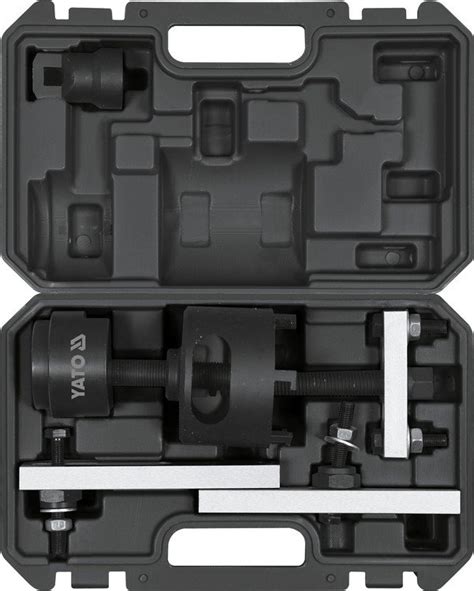

Narzędzia niezbędne do wymiany sprzęgła

Aby skutecznie i bezpiecznie przeprowadzić wymianę sprzęgła w ciągniku, konieczne jest posiadanie odpowiednich narzędzi. Poniżej znajduje się lista wyposażenia, które znacząco ułatwi pracę:

• Łyżka/łom
• Klucz dynamometryczny
• Nasadkowy klucz przegubowy do demontażu pokrywy docisku
• Trzpień centrujący tarczę sprzęgła
• Trzpienie pozycjonujące
• Nasadka do obracania wału korbowego (fabryczna, od producenta pojazdu)
• Sprężynowe narzędzie do zwalniania pierścienia osadczego łożyska oporowego
• Klucz płaski do narzędzia do demontażu łożyska pilotującego
• Narzędzie do demontażu łożyska pilotującego (wybijak)

Zawartość typowego zestawu sprzęgła

Przed przystąpieniem do wymiany sprzęgła należy upewnić się, że posiadamy wszystkie niezbędne elementy nowego zestawu. Przykładowo, zestaw marki Valeo, często stosowany w pojazdach ciężarowych i użytkowych, zazwyczaj zawiera:

• Zespół obudowy docisku
• Tarczę sprzęgła
• Łożysko oporowe mechanicznego układu uruchamiania sprzęgła
• Instrukcję montażu

Procedura wymiany sprzęgła krok po kroku

I. Przygotowanie i odłączenie skrzyni biegów

Demontaż wymaga precyzji, zwłaszcza przy odłączaniu łożyska oporowego i widełek dźwigni sprzęgła. Poniżej przedstawiono szczegółowe kroki:

1. Użyj nasadki do obracania wału korbowego, aby obrócić koło zamachowe. Ułatwi to dostęp do końcówek pierścienia osadczego łożyska w obudowie docisku sprzęgła.
2. Wsuń przez otwór serwisowy do wnętrza skrzyni biegów sprężynowe narzędzie do zwalniania łożyska oporowego i wepnij je w końcówki pierścienia osadczego.
3. Usuń widełki dźwigni sprzęgła.
4. Odkręć skrzynię biegów i wysuń ją, aby uzyskać swobodny dostęp do zespołu sprzęgła.
5. Zastosuj trzpień centrujący, aby zapobiec przypadkowemu upadkowi tarczy sprzęgła.

II. Demontaż starego sprzęgła

Po odłączeniu skrzyni biegów można przystąpić do demontażu zużytych elementów sprzęgła.

1. Wykręć dwie ze śrub mocujących obudowę docisku i wkręć w ich miejsce trzpienie pozycjonujące.
2. Odkręć zespół docisku, postępując zgodnie z instrukcją i odkręcając śruby w odpowiedniej kolejności.
3. Zdemontuj obudowę docisku oraz tarczę sprzęgła.
4. Po zdjęciu tarczy sprzęgła, użyj specjalnego wybijaka do demontażu łożyska pilotującego.
5. Sprawdź, czy wokół koła zamachowego nie ma śladów smaru. Jeśli są, dokładnie oczyść powierzchnię przy pomocy rozpuszczalnika lub zmywacza do hamulców oraz papieru ściernego o gradacji 150.

III. Montaż nowego sprzęgła

Po dokładnym oczyszczeniu i przygotowaniu, można przystąpić do montażu nowych części sprzęgła, co jest kluczowe dla jego prawidłowego funkcjonowania.

1. Wykorzystując odpowiednią tuleję, załóż nowe łożysko pilotujące.
2. Ponownie zamontuj trzpień centrujący tarczy sprzęgła, aby zapobiec jej upadkowi.
3. Przed montażem upewnij się, że wielowypust tarczy sprzęgła pasuje na wielowypust wałka wejściowego skrzyni biegów. Należy chronić okładzinę cierną tarczy sprzęgła przed kontaktem ze smarem, gdyż negatywnie wpływa to na współczynnik tarcia i może spowodować poślizg sprzęgła.
4. Załóż ponownie trzpienie pozycjonujące obudowę docisku i zamocuj zespół obudowy docisku sprzęgła.
5. Śruby mocujące wkręć lekko palcami, a następnie usuń trzpienie pozycjonujące. Na ich miejsce wkręć oryginalne śruby mocowania obudowy docisku.
6. Dociągnij śruby mocowania obudowy docisku, pamiętając, że ostatecznie dokręcisz je kluczem dynamometrycznym. Nigdy nie używaj do tej czynności klucza pneumatycznego, gdyż może to doprowadzić do uszkodzenia gwintu. Wartości momentu obrotowego oraz kolejność dokręcania śrub są podane w instrukcji producenta.

IV. Wymiana łożyska oporowego i widełek

Wymiana łożyska oporowego jest nieodzownym elementem zapewnienia sprawnego działania sprzęgła. Warto również sprawdzić stan tulei prowadzącej i wałka wejściowego skrzyni biegów.

1. Sprawdź stan tulei prowadzącej i wałka wejściowego skrzyni biegów.
2. Upewnij się, że widełki dźwigni sprzęgła są zdemontowane. Jeśli zauważysz oznaki zużycia, wymień je.
3. Zwolnij łożysko oporowe i bezpiecznie je wyjmij.
4. Sprawdź, czy na tulei prowadzącej nie ma smaru i oczyść ją rozpuszczalnikiem lub zmywaczem do hamulców oraz papierem ściernym gradacji 150.
5. Przesmaruj wałek widełek.
6. Nałóż nowe łożysko oporowe i zamocuj z powrotem widełki.
7. Dokręć ich mocowanie odpowiednim momentem przy użyciu klucza dynamometrycznego. Sprawdź, czy widełki poruszają się na wałku płynnie, bez nadmiernego oporu lub blokowania.

V. Ponowny montaż skrzyni biegów

Po zamontowaniu wszystkich elementów sprzęgła, należy przystąpić do ponownego montażu skrzyni biegów.

1. Nasuń z powrotem obudowę skrzyni biegów na zespół docisku sprzęgła i wkręć śruby mocujące.
2. Po zamocowaniu skrzyni biegów wsuń łyżkę/łom przez otwór serwisowy (w niektórych pojazdach dostęp do łożyska możliwy jest przez wysprzęglik) i wciśnij nowe łożysko oporowe w zatrzask pierścienia osadczego. Naciśnij dwa razy, aby mieć pewność, że doszło do prawidłowego osadzenia pierścienia.
3. Sprawdź, czy końcówki pierścienia osadczego są prawidłowo wycentrowane.
4. Zabezpiecz otwór serwisowy gumową, wodoszczelną zaślepką, by zapobiec dostawaniu się kurzu i zanieczyszczeń.

VI. Specyfika sprzęgieł dwutarczowych

W niektórych modelach ciągników, w tym potencjalnie w wydajniejszych wersjach JCB Fastrac, mogą być stosowane sprzęgła dwutarczowe. Ich montaż wymaga nieco innego podejścia:

• Należy dysponować wałkiem ustalającym z wielowypustem, aby obydwie tarcze dopasowały się osiowością z wałkiem sprzęgłowym.
• Do dokręcenia koła zamachowego (jeśli była potrzeba jego wymiany lub uszczelniacza) wymagany jest klucz dynamometryczny. Przykładowo, moment dokręcenia może wynosić 210 Nm +90° na krzyż, a docisku sprzęgła 55 Nm.
• Po montażu należy skontrolować, czy elementy dystansowe w płycie pośredniej przylegają do odpowiednich gniazd w docisku sprzęgła (zazwyczaj są to cztery kostki ustawione co 90°, mocowane śrubami M8 na klucz 13; w nowych zestawach sprzęgła są ustawione fabrycznie).
• Warto pamiętać, że skok docisku sprzęgła wynosi 6 mm, a tarczy pośredniej połowę tej odległości, czyli 3 mm. Nieprawidłowa odległość może spowodować zbyt szybkie zużycie okładzin jednej z tarcz lub jej zniszczenie.
• Przy okazji wymiany sprzęgła warto skontrolować stan dźwigni wysprzęglającej (rolki, łożysko, sworzeń) i ewentualnie wymienić ją na nową.
• Należy pamiętać, że nowy zestaw sprzęgła, prawidłowo zamontowany, powinien pracować co najmniej przez 500 tysięcy kilometrów.

Sprawdzenie funkcjonowania i kalibracja

Po zakończeniu montażu niezbędne jest przeprowadzenie testów działania sprzęgła oraz, w zależności od typu skrzyni biegów, jej kalibracja.

1. W przypadku pojazdów ze zautomatyzowaną skrzynią biegów (np. EPS), konieczne jest przeprowadzenie odpowiedniej adaptacji z wykorzystaniem dedykowanego narzędzia diagnostycznego.
2. Dla skrzyni manualnej kalibrację również można wykonać za pomocą testera diagnostycznego (np. Texa Truck). Jeśli kalibracja nie zostanie przeprowadzona, jednym z objawów będzie załączanie półbiegów bez wciskania pedału sprzęgła.
3. Jeżeli sprzęgło zostało wymienione w ciągniku ze skrzynią zautomatyzowaną, przed kalibracją muszą być spełnione następujące warunki:
   • Wszystkie odbiorniki muszą być wyłączone.
   • Drzwi muszą być zamknięte.
   • Hamulec postojowy musi być zaciągnięty.
   • Układ pneumatyczny musi być napowietrzony.
4. Procedura kalibracji zautomatyzowanej skrzyni biegów (przykład):
   • Wsiadamy do pojazdu, siadamy na fotelu kierowcy, wciskamy pedał sprzęgła do oporu.
   • Następnie wciskamy prawy guzik dźwigni zmiany biegów i jednocześnie włączamy zapłon.
   • Gdy usłyszymy charakterystyczny dźwięk w postaci głośnego puknięcia, natychmiast puszczamy pedał sprzęgła.
   • Gdy ponownie usłyszymy puknięcie, wciskamy pedał sprzęgła do końca, i tak na przemian, do momentu aż na wyświetlaczu biegów pojawi się symbol „N” - procedura zakończona pomyślnie.
   • Jeżeli z jakiegoś powodu procedura nauczania nie zostanie zakończona, na wyświetlaczu pojawi się symbol GS i dwucyfrowy nr kodu, np. GS01.
5. Po przeprowadzeniu kalibracji i sprawdzeniu działania, warto wykonać jazdę próbną, aby upewnić się, że sprzęgło działa prawidłowo w różnych warunkach eksploatacyjnych.

Ile trwa wymiana sprzęgła?

Czas wymiany sprzęgła zależy od wielu czynników, takich jak rodzaj pojazdu (np. model Fastrac, typ skrzyni biegów), dostępność części oraz doświadczenie mechanika. Zazwyczaj proces ten trwa od kilku do kilkunastu godzin. Ważne jest, aby wykonać go zgodnie z zaleceniami producenta, aby uniknąć problemów z układem sprzęgła w przyszłości.

Znaczenie jakości części

Wybór wysokiej jakości części zamiennych ma fundamentalne znaczenie dla niezawodności i długowieczności układu sprzęgłowego. Renomowani producenci, tacy jak Valeo, dostarczają sprzęgła na pierwszy montaż do wielu pojazdów użytkowych, zapewniając zgodność z najwyższymi standardami. Inwestycja w sprawdzone komponenty to gwarancja bezpiecznej i efektywnej pracy ciągnika.
