Właściciele i operatorzy maszyn budowlanych, takich jak koparki JCB 3CX ECO, często napotykają na problemy z działaniem licznika motogodzin. Niesprawny licznik nie tylko utrudnia monitorowanie czasu pracy maszyny, ale także może wpływać na jej wartość rynkową i harmonogram przeglądów. Poniżej przedstawiamy kompleksowy przewodnik po diagnostyce i naprawie najczęstszych usterek licznika motogodzin w maszynach JCB, opierając się na doświadczeniach użytkowników i ekspertów.
Typowe usterki i objawy
Najczęściej zgłaszanym problemem jest pusty wyświetlacz licznika motogodzin, podczas gdy obrotomierz działa poprawnie. Taka sytuacja może wprowadzać w błąd, sugerując całkowitą awarię urządzenia. Innym objawem jest brak zliczania motogodzin pomimo pracy silnika, co może być związane z nieprawidłowym odczytem impulsów.
WYŚWIETLACZ EMS JCB NAPRAWA - TEST NA STOLE
Źródła sygnału dla licznika motogodzin i obrotomierza
Zarówno obrotomierz, jak i licznik motogodzin w maszynach JCB korzystają z tych samych impulsów. Sygnały te są generowane zazwyczaj z alternatora. W niektórych pojazdach impulsy mogą być również zbierane z koła zamachowego, jednak w przypadku JCB 3CX ECO z 2010 roku, to alternator jest głównym źródłem danych. Licznik motogodzin rozpoczyna zliczanie czasu powyżej pewnej wartości obrotów, co zapobiega naliczaniu motogodzin, gdy silnik pracuje na bardzo niskich obrotach lub jest uruchamiany.
Impulsy pobierane są z jednej fazy uzwojenia alternatora. Mają one charakter napięcia zmiennego (AC), którego częstotliwość jest proporcjonalna do obrotów wirnika alternatora, a tym samym do obrotów silnika. Napięcie dochodzące z alternatora do licznika to napięcie przemienne (AC).
Diagnostyka problemów z licznikiem motogodzin
Sprawdzenie wyświetlacza i taśmy
Częstym problemem z wyświetlaniem jest uszkodzona taśma, która łączy wyświetlacz z płytką drukowaną. Taśma ta może się odkleić, powodując brak kontaktu i w konsekwencji pusty wyświetlacz. Aby to sprawdzić i naprawić, należy:
- Zdemontować licznik z maszyny.
- Ostrożnie zdjąć wskazówkę obrotomierza, która jest osadzona na ośce bardzo mocno.
- Odkleić cyferblat, aby uzyskać dostęp do płytki wyświetlacza i sterownika (drivera).
- Zlokalizować taśmę łączącą wyświetlacz.
- Delikatnie przejechać gorącym grotem lutownicy po taśmie, aby przywrócić kontakt. Należy to robić z dużą ostrożnością, aby nie uszkodzić wyświetlacza.
W wielu przypadkach ta prosta procedura przywraca pełną funkcjonalność wyświetlacza.

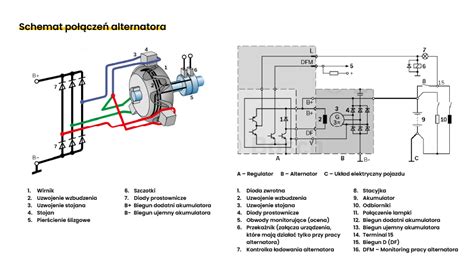

Weryfikacja sygnałów z alternatora
Jeżeli naprawa taśmy nie pomoże, należy sprawdzić sygnały dochodzące do licznika. Do diagnostyki przydatny jest oscyloskop, który pozwoli zweryfikować, czy sygnały z alternatora są prawidłowo generowane i docierają do licznika.
Piny do podłączenia licznika to zazwyczaj:
- +12V (zasilanie)
- Masa
- Wzbudzenie z alternatora (sygnał impulsowy)
W przypadku JCB, zaciski 5 i 8 w liczniku są często podłączone do alternatora, skąd pochodzą impulsy pomiarowe dla obrotów silnika.
Uszkodzenie procesora
Jeśli wyświetlacz całkowicie nie działa, a wszystkie inne elementy zostały sprawdzone, istnieje prawdopodobieństwo uszkodzenia procesora w liczniku. Naprawa procesora jest znacznie trudniejsza i często nieopłacalna. W takiej sytuacji, zwłaszcza gdy nowy licznik kosztuje około 1500 zł, wymiana całego podzespołu staje się bardziej praktycznym rozwiązaniem.
Analiza wsadu pamięci
W zaawansowanych przypadkach, gdy konieczne jest zresetowanie licznika motogodzin lub jego korekta, niektórzy specjaliści oferują pomoc w postaci analizy wsadu z pamięci 24c16. Wymaga to jednak specjalistycznej wiedzy i sprzętu do odczytu i zapisu pamięci.
Podsumowanie
Problemy z licznikiem motogodzin w maszynach JCB są często spotykane, ale w wielu przypadkach można je rozwiązać samodzielnie, sprawdzając i naprawiając uszkodzoną taśmę wyświetlacza. W przypadku bardziej złożonych usterek, takich jak uszkodzenie procesora, konieczna może być wymiana całego licznika. Regularna diagnostyka i konserwacja pomogą uniknąć poważniejszych awarii i zapewnić długotrwałe, bezproblemowe działanie maszyn.
