Diagnostyka i rozwiązania problemów z jazdą i ciśnieniem oleju w ładowarkach JCB serii 520

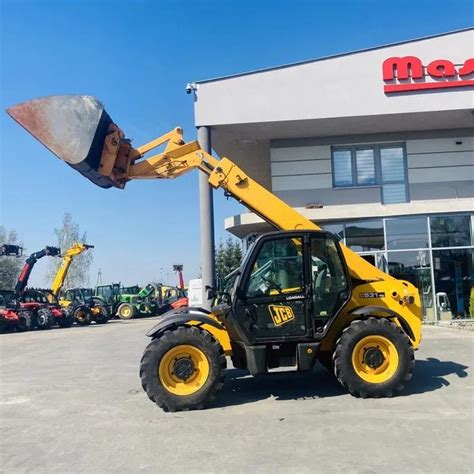

Ładowarki teleskopowe JCB serii 520 są cenionymi maszynami w wielu branżach, jednak z czasem, jak każdy intensywnie eksploatowany sprzęt, mogą napotkać na różnorodne problemy techniczne. Wśród często zgłaszanych usterek znajdują się te związane z układem napędowym, a w szczególności z ciśnieniem oleju w skrzyni biegów oraz ogólnymi problemami z jazdą. Prawidłowa diagnostyka jest kluczowa dla szybkiego i skutecznego usunięcia awarii.

Problemy z ciśnieniem oleju w skrzyni biegów

Jednym z typowych objawów problemów ze skrzynią biegów jest nieprawidłowe ciśnienie oleju. Użytkownicy zgłaszają, że po około 30 minutach pracy lekko żarzy się kontrolka ciśnienia oleju w skrzyni biegów, czasami nawet włączy się brzęczyk, a kontrolka mocniej zabłyśnie. Co istotne, problemów z jazdą może nie być od razu widocznych, ponieważ sprzęgła mogą "łapać" przy ciśnieniu znacznie niższym niż nominalne. Jednak dłuższa eksploatacja w takich warunkach może doprowadzić do poślizgów i przegrzania tarcz, a nawet uszkodzenia zmiennika momentu obrotowego.

Możliwe przyczyny spadku ciśnienia

• Uszkodzony czujnik ciśnienia: Często jest to pierwsza podejrzewana przyczyna, sugerowana przez użytkowników.
• Uszkodzenie zaworu regulującego: Zawór ten odpowiada za utrzymywanie prawidłowego ciśnienia w układzie.
• Awaria pompy oleju: Niska wydajność lub uszkodzenie pompy bezpośrednio wpływa na ciśnienie.
• Zastosowanie nieodpowiedniego oleju lub filtra: Niewłaściwy olej może mieć złe właściwości smarne i lepkościowe, a zapchany lub nieodpowiedni filtr ogranicza przepływ.
• Niski poziom oleju: Kluczowa, często pomijana kwestia. Zbyt mała ilość oleju, ledwo dotykająca miarki, spowoduje spadek ciśnienia i aktywację kontrolki. Niestety, nawet po uzupełnieniu oleju, kontrolka może nadal świecić i piszczeć, co wskazuje na inne, głębsze problemy lub konieczność odpowietrzenia układu.

Należy pamiętać, że brak zainteresowania tak podstawową sprawą jak poziom oleju jest poważnym zaniedbaniem. W niektórych modelach, np. JCB 520, skrzynia jest czterobiegowa mechaniczna, ale sprzęgło często jest hydrokinetyczne, co wymaga specyficznego podejścia do diagnostyki ciśnienia.

Brak jazdy po remoncie skrzyni biegów

Inny problem, zgłaszany przez właścicieli ładowarek JCB 520 (szczególnie modeli z około 1980 roku), to całkowity brak możliwości jazdy po wymianie łożysk w skrzyni biegów. Mimo że ciśnienie na wyjściu z pompy może być prawidłowe (np. 15-20 bar przy maksymalnych obrotach), problemem jest brak ciśnienia na elektrozaworach oraz na chłodnicy oleju. Przed remontem sprzęt jeździł, co sugeruje związek usterki z przeprowadzonymi pracami.

Możliwe przyczyny braku jazdy po remoncie

• Zapowietrzenie układu: Układ hydrauliczny, zwłaszcza po demontażu i montażu, może być zapowietrzony. Pytanie "Czy skrzynie się odpowietrza?" jest zasadne i w wielu przypadkach tak, wymaga to specjalnej procedury.
• Niezalane sprzęgło hydrokinetyczne: Brak prawidłowego zalania sprzęgła hydrokinetycznego może uniemożliwić przeniesienie napędu.
• Uszkodzenie zaworu przelewowego: Możliwe, że zawór przelewowy "puszcza", ponieważ ciśnienie nie dociera nigdzie indziej, pomimo że wąż z pompy wchodzi prosto do skrzyni.
• Problemy z elektrozaworami: W skrzyniach typu Synchroshuttle (często w starszych modelach, z biegami mechanicznymi, ale hydraulicznym przód/rewers) znajdują się dwa elektrozawory na wierzchu skrzyni. Mimo że mogą one "działać" i "przesterowywać" po rozmontowaniu, problemem jest brak ciśnienia docierającego do nich.
• Brak lub nieprawidłowy montaż komponentów: W jednym przypadku użytkownik wspomina o pozycji 26 na schemacie (opisanej jako "adapter"), która "wsiąkła" podczas remontu. W serwisie JCB zasugerowano, że to czujnik temperatury, który można zaślepić, jednak takie modyfikacje mogą mieć nieprzewidziane konsekwencje.

Zwalnianie maszyny po kilku sekundach jazdy

W przypadku nowszych modeli, takich jak JCB 527-58, zgłaszany jest problem polegający na tym, że ładowarka po uruchomieniu jedzie normalnie przez około 5 sekund, a następnie zwalnia do bardzo niskiej prędkości, przypominającej tryb "żółwia". Sytuacja powtarza się po każdym ponownym uruchomieniu maszyny. Co ciekawe, gdy ładowarka jest zimna, może jeździć ładnie, ale po rozgrzaniu przestaje normalnie jechać i traci siłę. Podejrzewa się, że może być to związane ze sprzęgłem elektrohydraulicznym.

Diagnoza i rozwiązanie

W wielu przypadkach przyczyną tego problemu jest uszkodzony czujnik położenia wału jazdy. Jego wymiana rozwiązała problem u kilku użytkowników. Zdarzają się również uszkodzenia przewodów czujnika, np. spowodowane zahaczeniem o gałąź. W takich sytuacjach ponowne podłączenie przewodów jest konieczne, jednak kolory kabli mogą się różnić między wtyczką a czujnikiem, co utrudnia naprawę. Uszkodzony czujnik powoduje, że maszyna jeździ bardzo wolno po kilku sekundach od uruchomienia, niezależnie od wybranego trybu prędkości (szybki "zając" czy wolny "żółw").

Inne problemy z układem jazdy

Brak różnicy między 3. i 4. biegiem

Niektórzy użytkownicy zauważają, że nie ma różnicy w jeździe na 3 i 4 biegu, tak jakby czwartego biegu w ogóle nie było. Taki objaw również wskazuje na wewnętrzne problemy skrzyni biegów lub układu sterowania.

Brak reakcji na zmianę kierunku jazdy i problemy z uruchomieniem (JCB 520-50)

W przypadku ładowarki teleskopowej JCB 520-50 zgłaszano, że podczas odstawiania palety przestała reagować na zmianę kierunku jazdy przód/tył oraz na podnoszenie i opuszczanie. Po dolaniu oleju hydraulicznego podnoszenie i opuszczanie zaczęło działać, ale problem z jazdą przód/tył pozostał. Dodatkowo, maszyna nie mogła być uruchomiona kluczykiem, tylko "na krótko". Mimo sprawdzenia przekaźników i bezpieczników oraz upewnienia się, że przełącznik kierunku jazdy jest w pozycji neutralnej i hamulec nie trzyma, problem pozostawał. Maszyna "swoje już przeszła i ma wycieki", co wskazuje na ogólne zużycie i zaniedbania konserwacyjne.

Diagnostyka i kompleksowa naprawa skrzyń biegów JCB

Kompleksowa naprawa skrzyni biegów w ładowarce teleskopowej JCB wymaga szczegółowej wiedzy technicznej, doświadczenia oraz odpowiedniego wyposażenia. Profesjonalna diagnostyka pozwala na szybkie znalezienie usterki i jej naprawienie.

Najczęstsze przyczyny awarii skrzyń biegów JCB

• Wady konstrukcyjne: Szczególnie w starszych modelach.
• Stary lub źle dobrany olej: Niska jakość lub niewłaściwe parametry oleju, a także jego brak, to częste przyczyny problemów.
• Duży przebieg i intensywne użytkowanie: Naturalne zużycie elementów, takich jak łożyska, synchronizatory czy zębatki.
• Uszkodzenia mechaniczne: Powstałe podczas jazdy, często prowadzące do rozłączania napędu, braku wstecznego biegu, braku wysokich biegów, szarpania lub widocznych wycieków oleju.
• Uszkodzenie elementów gumowych (uszczelnień): Powoduje wyciek oleju, spadek ciśnienia w układzie i w konsekwencji spalanie tarcz ciernych.
• Niewłaściwa konserwacja: Pominięcie wymiany oleju, filtrów lub nieprzestrzeganie harmonogramu serwisowego.
• Niewłaściwa eksploatacja: Gwałtowne zmiany biegów, nadmierne obciążenie maszyny, niewłaściwe manewrowanie.
• Wnikanie zanieczyszczeń: Pył, brud, woda mogą prowadzić do uszkodzeń mechanicznych i korozji.

Etapy kompleksowej naprawy

1. Dokładna diagnostyka problemu: Rozmowa z operatorem maszyny w celu zrozumienia objawów awarii i bezpośrednie sprawdzenie maszyny.
2. Demontaż skrzyni biegów: Skomplikowany proces wymagający odpowiednich narzędzi i umiejętności.
3. Szczegółowa inspekcja komponentów: Sprawdzenie wszystkich elementów (zębatki, łożyska, synchronizatory, uszczelki) pod kątem zużycia i uszkodzeń.
4. Wymiana uszkodzonych części: Uszkodzone lub zużyte części są wymieniane na nowe.
5. Ponowny montaż: Precyzyjna regulacja i ustawienie poszczególnych elementów, aby zapewnić prawidłowe działanie skrzyni biegów.
6. Testy po naprawie: Przeprowadzenie testów, aby upewnić się, że naprawa została wykonana prawidłowo, a skrzynia biegów działa bez zarzutu. W razie potrzeby dostosowanie ustawień.
7. Kontrola jakości i raport: Sprawdzenie wszystkich funkcji i dostarczenie raportu z wykonanych prac oraz zaleceń dotyczących dalszego użytkowania i konserwacji maszyny.

Znaczenie szybkiej naprawy i konserwacji

Opóźnianie naprawy problemów ze skrzynią biegów w ładowarkach JCB może prowadzić do poważniejszych konsekwencji. Małe usterki mogą przerodzić się w rozległe uszkodzenia, znacznie zwiększając koszty naprawy. Uszkodzona skrzynia biegów uniemożliwia efektywne wykorzystanie ładowarki, generując przestoje w pracy i straty finansowe. Kontynuowanie pracy z uszkodzoną skrzynią zwiększa ryzyko nagłej awarii, co może być niebezpieczne dla operatora i otoczenia. Nieprawidłowo działająca skrzynia biegów wpływa na kontrolę nad maszyną, stanowiąc zagrożenie bezpieczeństwa. Dlatego też, wszelkie problemy ze skrzynią biegów w ładowarkach JCB powinny być naprawiane jak najszybciej po ich wykryciu. Regularna konserwacja i przeglądy są również kluczowe w zapobieganiu awariom.
