W świecie maszyn budowlanych, a w szczególności w koparko-ładowarkach JCB, terminologia związana z układem przeniesienia napędu i oznaczeniami modeli bywa złożona i często budzi wiele pytań. Zrozumienie, co oznaczają poszczególne tryby pracy, typy skrzyń biegów i konfiguracje maszyn, jest kluczowe dla efektywnej eksploatacji i serwisowania.
Typy skrzyń biegów w maszynach JCB
W maszynach JCB występuje kilka rodzajów skrzyń biegów, z których każda ma swoje specyficzne cechy i tryby pracy:
- Powershift: Jest to skrzynia 4-biegowa, która w pierwszej implementacji nie posiadała modułu ECM i działała w oparciu o system na przekaźnikach. Elektronika w tym typie skrzyni jest prosta, a brak jest jakichkolwiek czujników prędkości obrotowej.
- Autoshift: Ten typ skrzyni posiada tryb automatyczny, jednak w maszynach JCB Autoshift automatyka obejmuje zazwyczaj tylko biegi 4-5-6, natomiast biegi 1-2-3 są obsługiwane manualnie, ponieważ są to biegi robocze.
- Powershift z TorqueLock oraz Autoshift z TorqueLock: To bardziej zaawansowane wersje skrzyń, które wykorzystują moduły elektroniczne i posiadają czujniki.
- Manual Synchro Shuttle: Jest to manualny typ skrzyni biegów.
Warto zaznaczyć, że pogląd, iż "większość skrzyń nazywanych POWER SHIFT ma tryb automatyczny" jest błędny w kontekście JCB, gdyż skrzynia Powershift w JCB nie posiada trybu automatycznego - "nie było i nie ma".
Rozszyfrowanie oznaczeń biegów w skrzyni Powershift
W skrzyniach Powershift JCB, tryby pracy biegów są oznaczane kombinacjami liter L (Low) i H (High), odnoszącymi się do cewek sterujących. Prawidłowy układ cewek dla poszczególnych biegów wygląda następująco:
- Bieg 1: L-L (dwie cewki w trybie niskim)
- Bieg 2: L-H (jedna cewka w trybie niskim, jedna w wysokim)
- Bieg 3: H-L (jedna cewka w trybie wysokim, jedna w niskim)
- Bieg 4: H-H (dwie cewki w trybie wysokim)
Do każdego biegu potrzebne są dwie cewki. Jeśli na zimnej maszynie bieg 4 działa prawidłowo, oznacza to, że cewki i zasilanie są w porządku. Problemy z tym biegiem mogą wskazywać na usterki mechaniczne, takie jak problem z koszem sprzęgłowym high forward.
Czujniki obrotów w skrzyniach JCB Powershift
W skrzyniach Powershift z 1999 roku, stosowanych na przykład w modelach 3CX Contractor, nie występują czujniki obrotów wałów. Czujniki prędkości i podobne elementy są obecne dopiero w skrzyniach zarządzanych modułem, czyli w trzech pozostałych typach (Autoshift, Powershift z TorqueLock i Autoshift z TorqueLock).
Modele maszyn i ich różnice: 3CX, 4CX i Contractor
Maszyny JCB, takie jak 3CX i 4CX, posiadają różne konfiguracje i oznaczenia, które wpływają na ich możliwości i przeznaczenie:

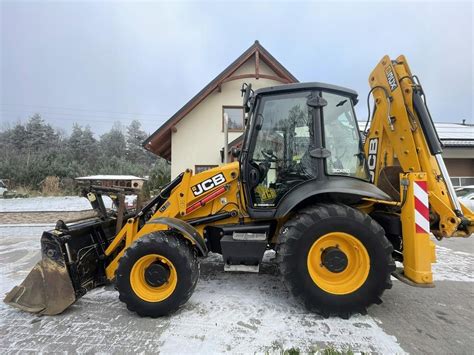

JCB 3CX Contractor
Model Contractor różni się od standardowego 3CX kilkoma kluczowymi cechami:
- Wzmocniony silnik: Posiada wzmocniony silnik o mocy do 100 KM.
- Koła: Z przodu wyposażony jest w mniejsze koła 20", podczas gdy inne 3CX mają 18".
- Skrzynia biegów: Standardowo wyposażony jest w skrzynię PowerShift, natomiast w zwykłych 3CX była ona opcją.
- Wygląd: Charakteryzuje się czarnym dachem i błotnikami. Warto jednak zaznaczyć, że niektóre zwykłe 3CX z 2002 roku również miały czarny dach.
- Głębokość kopania: Występują różnice w głębokości kopania; niektóre modele mają 5,98 m, inne 5,6 m.
- Dodatkowe bajery: Posiada również pewne udogodnienia wewnątrz kabiny.
JCB 4CX
Model 4CX również posiada swoje specyficzne cechy:
- Mosty: Ma wolniejsze mosty w porównaniu do 3CX Super, co wynika z zastosowania wyższych kół, ale pozwala to zachować prędkość maksymalną na poziomie około 40 km/h.
- Pompa olejowa: Wyposażony jest w pompę wielotłoczkową zamiast zębatej.
Różnice w silnikach
Istotną różnicą między modelami jest także rodzaj silnika: stosowane są zarówno silniki wolnossące, jak i doładowane. To zasadniczo wpływa na moc, zużycie paliwa i wydajność pompy olejowej. Zastosowanie najmocniejszego silnika w Contractorze z mniejszymi przednimi kołami ma sens w kontekście specyficznych zastosowań tej maszyny, gdzie liczy się siła uciągu i zdolność do pracy w trudnym terenie.
Koparko ładowarka Egzamin praktyczny omówienie JCB 3CX budowa, osprzety, Backhoe loader JCB 3CX
Praktyczne aspekty serwisowania i użytkowania
Problemy ze skrzynią biegów, takie jak brak biegów, sporadyczne załączanie, brak ostatniego biegu, niemożność zmiany kierunku jazdy lub problemy ze skrętem kół tylnych, często wynikają z usterek sterownika skrzyni. Posiadanie odpowiedniej dokumentacji do diagnostyki i remontu jest w takich przypadkach kluczowe. Remont skrzyni Powershift może obejmować wymianę uszczelnień, tarczek ciernych i łożysk. Ciśnienie na skrzyni powinno utrzymywać się między 10 a 15,5 atm, w zależności od obrotów silnika.
