Problemy z Uruchomieniem Ładowarki JCB po Wymianie Wtryskiwaczy

Wymiana wtryskiwaczy w maszynach budowlanych, takich jak ładowarki JCB z silnikami Common Rail, to złożony proces, który może niekiedy prowadzić do problemów z uruchomieniem silnika. Artykuł ten analizuje najczęstsze przyczyny, dla których ładowarka JCB może nie odpalać po wymianie wtryskiwaczy, bazując na doświadczeniach użytkowników i zaleceniach serwisowych.

Wprowadzenie do Problemu: JCB nie Odpala po Wymianie Wtrysków

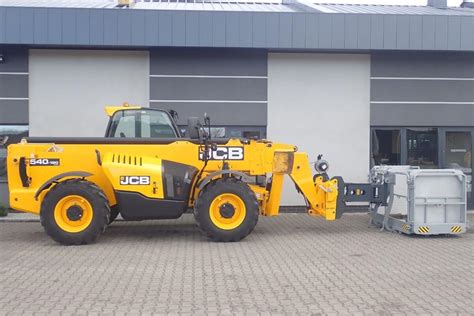

Często spotykanym problemem jest sytuacja, gdy ładowarka JCB, np. model 531-70 z 2010 roku z silnikiem Perkins Common Rail, ma trudności z odpalaniem po wymianie wtryskiwaczy. Silnik kręci, ale zapala dopiero przy drugim lub trzecim rozruchu, niezależnie od temperatury silnika. Podobne doświadczenia dotyczą maszyn z silnikiem JCB Dieselmax CR, które po wymianie wtrysków pierwszy raz odpaliły i chodziły przez około 5 minut, po czym na drugi dzień odpaliły i zaraz gasły, sygnalizując komunikat o niskim ciśnieniu paliwa (błąd E133) lub P0003-18. W takiej sytuacji silnik kręci, ale jakby nie otwierało ciśnienia, a na "plaku" pali, ale zaraz gaśnie, dopóki preparat jest w układzie.

Diagnostyka i Objawy Przed Wymianą Wtryskiwaczy

Typowe Scenariusze Utrudnionego Rozruchu

Zwykle problemy z uruchomieniem mogą występować rano, gdy ładowarka kręci za pierwszym razem i nie odpala, ale przy drugim rozruchu już zapala. Takie zachowanie może być niezależne od temperatury silnika. W innych przypadkach, problem z odpaleniem może pojawiać się na rozgrzanym silniku, gdzie po nocy pali "od strzała", ale w ciągu dnia wymaga długiego kręcenia, np. 2-3 razy. Użytkownicy zgłaszali również, że czuć, że silnik chce zapalić, ale "brakuje czegoś, jakby coś odcinało".

Wstępna Diagnostyka i Wymienione Elementy

W ramach wstępnej diagnostyki często sprawdza się i wymienia następujące elementy:

• Akumulator: Nowy akumulator.
• Filtry: Wymienione filtry (paliwa, powietrza).
• Pompka paliwa: Sprawdzana elektryczna pompka paliwa, która pompuje około 1-1,5 bara.
• Rozrusznik: Pobiera prąd od 450A na początku do 350A podczas kręcenia.

Nawet po tych wymianach problem często pozostawał, a diagnostyka komputerowa nie zawsze wykazywała błędy. W przypadku silników Common Rail, pompka elektryczna ma za zadanie zaciągnąć paliwo ze zbiornika i podać je na filtry oraz do pompy CR, a podane ciśnienie (1-1,5 bar) powinno być wystarczające.

Potencjalne Przyczyny Przed Wymianą Wtryskiwaczy

Przed decyzją o wymianie wtryskiwaczy, użytkownicy często podejrzewali inne elementy:

• Czujnik położenia wału: Podejrzenia, że zakłócenia z tego czujnika mogłyby powodować problemy z rozruchem, skutkując nierówną pracą silnika, problemem z wejściem na obroty albo w ogóle uniemożliwiając odpalenie.
• Wiązka elektryczna: W maszynach JCB wiązki są często prowadzone w karbowanych rurkach, co może prowadzić do przetarcia izolacji przewodów i problemów z odpaleniem.
• Ciśnienie na szynie CR: Diagnostyka często wskazywała na niskie ciśnienie na szynie Common Rail, co sugerowało problemy z układem paliwowym.
• Cofanie się paliwa: Objawy podobne do próby zapalenia i zgaśnięcia mogą wskazywać na cofanie się paliwa z filtra lub nieszczelności w przewodach. Może to być również kwestia zanieczyszczonego odstojnika paliwa, jego nieszczelności lub słabej wydajności pompki paliwa.

Specyficzne Problemy Po Wymianie Wtryskiwaczy

Po wymianie wtryskiwaczy, nawet jeśli są to nowe, zakodowane elementy, często pojawiają się nowe lub utrzymujące się problemy z uruchomieniem. Kluczowe jest zrozumienie procedur, które należy wykonać po takiej naprawie.

Niskie Ciśnienie Paliwa na Szynie CR i Błędy

Po wymianie wtryskiwaczy silnik może nie odpalać, a komputer diagnostyczny może wykrywać zbyt niskie ciśnienie paliwa. Błędy takie jak P0003-18 (opis błędu w serwisie: "Niskie ciśnienie paliwa") lub E133 (niskie ciśnienie paliwa) są często spotykane. Mogą one świadczyć o problemach ze zbyt wolnym narastaniem ciśnienia w szynie wtryskiwaczy podczas uruchamiania.

Potencjalne przyczyny niskiego ciśnienia po wymianie wtrysków to:

• Uszkodzony regulator ciśnienia.
• Problemy z pompą wtryskową (np. zużyte łopatki, jak w jednym z opisanych przypadków, lub zatkany filterek w pompie).
• Niesprawne nowe wtryskiwacze (np. jeśli "lały" lub "puszczały powrotem").
• Awarie czujników (np. czujnika na szynie wtryskowej).

Zapowietrzenie Układu Paliwowego

Najczęstszą przyczyną problemów z uruchomieniem silnika po wymianie wtryskiwaczy, a nawet po zwykłej wymianie filtrów paliwa, jest zapowietrzenie układu paliwowego. Po demontażu starych wtrysków i montażu nowych, w układzie może znajdować się powietrze, które skutecznie uniemożliwi rozruch silnika, ponieważ paliwo nie dotrze do wtryskiwaczy pod odpowiednim ciśnieniem. Gdy paliwo zostało spuszczone z baku i z przewodów, układ będzie wymagał dłuższego czasu, zanim paliwo trafi do silnika. Możliwe jest również "zawieszenie zaworków" we wtryskiwaczach, które należy "odblokować".

Procedura Odpowietrzania

Aby odpowietrzyć układ paliwowy po wymianie wtryskiwaczy (lub po czyszczeniu odstojnika i wymianie filtra paliwa):

1. Upewnij się, że rurki przy wtryskach zostały popuszczone.
2. Kręć rozrusznikiem do pojawienia się paliwa.
3. Gdy paliwo zacznie wypływać, dokręć rurki i zapnij wtyczki.
4. Konieczne jest również pompowanie ręczną pompką paliwa, aż z przelewu poleci paliwo, co wykluczy zapowietrzenie układu.

Wskazówki z doświadczeń użytkowników: Pompka elektryczna, po przekręceniu kluczyka, pompuje i wyłącza się po pewnym czasie. Można spróbować przekręcić kluczyk i podać paliwo pompką elektryczną 2x przed zakręceniem silnika. Należy także upewnić się, że odstojnik jest szczelny, a jego uszczelnienia zamontowane zwilżone olejem i delikatnie, ale mocno dokręcone.

Wspomaganie Rozruchu

W skrajnych przypadkach, gdy silnik nie chce zaciągnąć paliwa po długim kręceniu, można zastosować:

• Preparaty do samostartu (np. "Plak"): Pryskać w kolektor (nie filtr powietrza), aby silnik uzyskał wyższe obroty i wyższe ciśnienie, co może pomóc "przebić" zablokowane wtryskiwacze lub zapowietrzony układ. Ważne: Stosować ostrożnie i w małych ilościach, ponieważ samostart nie zastępuje diagnostyki.
• Gorące powietrze z opalarki: Wdmuchiwanie gorącego powietrza w kolektor ssący (po demontażu filtra powietrza) może pomóc w uruchomieniu w niskich temperaturach.

Konieczność Kodowania i Adaptacji Wtryskiwaczy

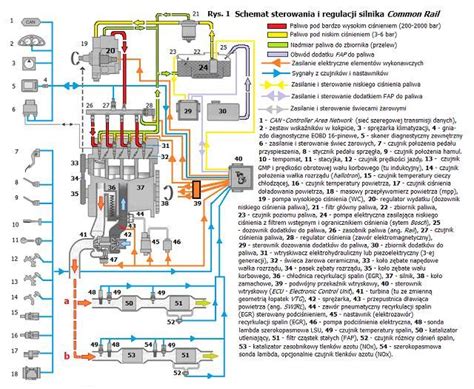

Wymiana wtryskiwaczy w silniku Common Rail to nie tylko mechaniczny montaż. Każdy nowy lub regenerowany wtryskiwacz ma przypisany indywidualny kod kalibracyjny (IMA lub inny, zależnie od producenta), który informuje komputer o jego charakterystyce. Ten kod musi zostać wprowadzony do sterownika ECU (tzw. kodowanie) za pomocą specjalistycznego urządzenia diagnostycznego. To kluczowe dla poprawnego dawkowania paliwa.

• Bez kodowania: Silnik może pracować nierówno, pojawią się błędy, gaśnięcie silnika, nadmierne dymienie lub nieoptymalne spalanie.
• Adaptacja: Po zakodowaniu wtryskiwaczy zaleca się wykonanie procedury adaptacyjnej, czyli resetu parametrów wtrysków, aby ECU "nauczyło się" ich od nowa i dopasowało parametry pracy do nowych podzespołów. Funkcja ta dostępna jest w większości programów diagnostycznych. W niektórych przypadkach konieczna może być aktualizacja map paliwowych lub synchronizacja danych czujników.

Kody wtryskiwaczy są najczęściej wygrawerowane laserowo na korpusie wtrysku w formie literowo-cyfrowej.

Problemy z Uszkodzonym Rozrusznikiem i Spadkami Napięcia

Nawet po wymianie wtryskiwaczy, problem z uruchomieniem może wynikać z kwestii elektrycznych, zwłaszcza z rozrusznikiem:

• Uszkodzony rozrusznik: Może kręcić "normalnie", ale mieć zwiększony pobór prądu, co powoduje znaczne spadki napięcia (nawet do 8V, podczas gdy komputer diagnostyczny może pokazywać obroty w normie). Sterownik silnika nie jest w stanie prawidłowo funkcjonować przy tak niskim napięciu, co blokuje "zezwolenie na wtrysk paliwa".
• Spadki napięcia: Należy sprawdzić spadki napięcia podczas kręcenia rozrusznikiem. Pomiary można wykonać przy sterowniku silnika albo w okolicach bezpieczników na silniku. Spadek napięcia poniżej 10,5 V jest już sygnałem alarmowym.

Jeden z użytkowników rozwiązał problem z ładowarką JCB 531-70 z silnikiem CR, wymieniając uszkodzony rozrusznik. Czasem odpalał za pierwszym razem, a czasem brakowało delikatnie obrotów. Po tej wymianie problem natychmiast się rozwiązał.

Uszkodzenia Wiązki Elektrycznej

Przetarte kable w wiązce silnika mogą powodować różnorodne problemy z rozruchem. Wiązki w JCB często są umieszczone w karbowanych rurkach, które z czasem mogą kaleczyć izolację przewodów, prowadząc do zwarć lub przerw w obwodach. W jednym z przypadków, przetarta wiązka przy wtyczce od komputera na silniku była przyczyną ciągłych problemów z odpalaniem i błędu P0003-18. Należy dokładnie przejrzeć wiązkę silnika, zwłaszcza po wszelkich pracach demontażowych.

Kompleksowe Sprawdzanie Układu Paliwowego i Elektrycznego

Gdy powyższe rozwiązania nie przynoszą efektów, należy przeprowadzić kompleksową diagnostykę, pamiętając, że do działania silnika spalinowego potrzebne są trzy elementy: paliwo, powietrze i zapłon.

Sprawdzenie Zasilania Paliwa

• Poziom paliwa: Upewnij się, że w zbiorniku jest odpowiednia ilość paliwa. Wskaźnik paliwa mógł się popsuć.
• Czystość zbiornika i filtrów: Duża ilość zanieczyszczeń (trociny, słoma, złuszczona farba, wytrącona parafina) może blokować przepływ paliwa do pompy wtryskowej. Filtry paliwa muszą być czyste i wymienione na zimowe przed mrozami.
• Szczelność układu: Sprawdź, czy nie ma nieszczelności w przewodach paliwowych, zwłaszcza w odstojniku i na połączeniach. Zapowietrzanie może być spowodowane nieszczelnymi uszczelnieniami odstojnika.
• Pompka paliwa: Sprawdź wydajność pompki. Jeżeli daje słabe ciśnienie (np. z powodu wyeksploatowania membrany), nie będzie podawała paliwa na świecę płomieniową lub wtryski. W pompie paliwa może być również mały, brudny filterek (siateczka), który należy wyjąć i wyczyścić.
• Pompka ręczna: Upewnij się, że pompka ręczna działa prawidłowo i użyj jej do odpowietrzenia, pompując aż paliwo zacznie dochodzić do listwy wtryskowej.

Elementy Układu Zapłonowego

W niektórych starszych silnikach Perkins w JCB, a także w innych maszynach, stosowana jest świeca płomieniowa lub świece żarowe, które wspomagają rozruch w niskich temperaturach. Ich działanie jest kluczowe, szczególnie gdy paliwo ma tendencję do cofania się.

• Aktywacja świecy: W JCB często uruchamia się ją stacyjką, przekręcając o kilka stopni (np. do pozycji II) i czekając około 10 sekund. Należy sprawdzić, czy świeca staje się ciepła. W przypadku braku świec żarowych w silniku Perkins, należy szczególnie sprawdzić świecę płomieniową.
• Sterownik świecy: Sprawdź bezpieczniki i przekaźniki odpowiedzialne za świecę płomieniową/kratową. Kontrolka świecy na desce rozdzielczej powinna się zaświecić. Brak podświetlenia może oznaczać spaloną żarówkę, problem w wiązce lub uszkodzony sterownik. Nawet jeśli świeca grzeje manualnie, problem może leżeć w braku zasilania sterownika świecy kratowej.

Pamiętaj, że w niektórych silnikach (np. Perkins) może nie być świec żarowych, a jedynie płomieniówka, której działanie trzeba koniecznie sprawdzić.

Kontrola Układu Elektrycznego

• Akumulator i rozrusznik: Upewnij się, że akumulator jest naładowany. Jeśli rozrusznik kręci powoli lub zwalnia, może to być wina wyładowanego akumulatora lub uszkodzonego rozrusznika, który ma zwiększony pobór prądu. Spróbuj podmienić akumulator z innej, dobrze odpalającej maszyny.
• Spadki napięcia: Mierz napięcie podczas kręcenia rozrusznikiem. Niskie napięcie (poniżej 10,5V, a nawet w okolicy 8V) może uniemożliwić prawidłowe działanie sterownika silnika.
• Masy: Sprawdź wszystkie połączenia masowe, zaczynając od akumulatora, do ramy, kabiny i silnika.
• Sterownik silnika (ECU): W ostateczności, gdy wszystkie inne możliwości zostaną wykluczone, można rozważyć sprawdzenie ECU, choć jest to rzadka przyczyna. Były przypadki otwierania i sprawdzania ECU pod mikroskopem.
• Czujnik gaszenia: Sprawdź, czy do czujnika gaszenia (w głowicy pompy) dochodzi napięcie po przekręceniu stacyjki. Brak napięcia może uniemożliwiać podawanie paliwa na wtryski.

Prewencja i Konserwacja

Większość problemów z odpaleniem wynika z zaniedbania konserwacji i przeglądów oraz niskich temperatur, które źle wpływają na silniki Diesla. Podstawową czynnością prewencyjną są regularne przeglądy stanu technicznego.

• Regularne przeglądy: Sprawdzenie poziomu oleju, wydajności układu ładowania.
• Wymiana filtrów: Regularna wymiana filtrów paliwa i powietrza.
• Paliwo zimowe: Tankowanie specjalnego oleju napędowego z dodatkami zimowymi zapobiega wytrącaniu się parafiny.
• Separator wody: Codzienne sprawdzanie i usuwanie wody z separatora, zanim zamarznie.

Serwisowanie maszyny przed sezonem zimowym może znacząco zmniejszyć ryzyko problemów z rozruchem.

Podsumowanie Kluczowych Kroków

Jeśli ładowarka JCB nie odpala po wymianie wtryskiwaczy, należy systematycznie eliminować potencjalne przyczyny:

1. Sprawdź zapowietrzenie układu paliwowego i dokładnie go odpowietrz zgodnie z procedurą, pompując paliwo aż do listwy wtryskowej.
2. Upewnij się, że nowe wtryskiwacze zostały prawidłowo zakodowane i zaadaptowane do sterownika ECU. Sprawdź kody wtrysków i wykonaj adaptację dynamiczną.
3. Zweryfikuj stan rozrusznika, akumulatora i kontroluj spadki napięcia podczas rozruchu. Niskie napięcie może blokować sterownik silnika.
4. Sprawdź ciągłość i stan wiązki elektrycznej, zwłaszcza w okolicach czujników i komputera silnika. Zwróć uwagę na przetarcia izolacji.
5. Przeprowadź ogólną diagnostykę układu paliwowego (ciśnienie, filtry, pompka, odstojnik) oraz układu zapłonowego (świece płomieniowe/żarowe). Sprawdź, czy do czujnika gaszenia dochodzi napięcie.

Dopiero po wyeliminowaniu tych najczęstszych problemów, należy szukać bardziej złożonych przyczyn, takich jak uszkodzenia mechaniczne silnika czy samego sterownika ECU.
