Problemy z uruchamianiem i kontrolą wtrysków w maszynach JCB

Wielu właścicieli i operatorów maszyn JCB, w tym ładowarek teleskopowych i koparko-ładowarek, boryka się z różnorodnymi problemami związanymi z uruchamianiem silnika oraz funkcjonowaniem układu wtryskowego. Objawy mogą wahać się od trudności z rozruchem na zimno, przez problemy z niskim ciśnieniem paliwa w systemie Common Rail, aż po złożone usterki elektryczne i mechaniczne. Poniższa analiza zbiera doświadczenia i rozwiązania zgromadzone przez użytkowników maszyn JCB.

Problemy z uruchamianiem na zimno i układ podgrzewania

Jednym z najczęstszych zgłaszanych problemów jest trudność z odpaleniem silnika, gdy jest on wyziębiony. Na przykład, w ładowarce teleskopowej z 2007 roku zaobserwowano, że rozrusznik kręci, z tłumika wydobywają się dymki, ale silnik nie chce odpalić samodzielnie, wymagając wsparcia samostartem. Problem ten całkowicie znika, gdy silnik osiągnie temperaturę roboczą, co sugeruje kwestie związane z rozruchem zimnej jednostki.

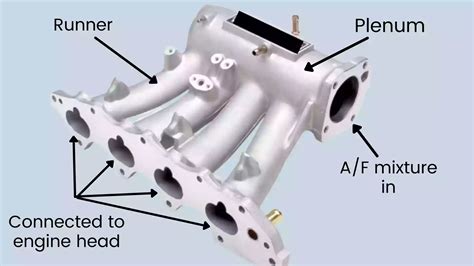

Świeca płomieniowa/grzałka w kolektorze ssącym

W niektórych modelach JCB, w kolektorze ssącym zainstalowana jest grzałka lub świeca płomieniowa, której zadaniem jest ułatwienie rozruchu w niskich temperaturach. Użytkownicy często sprawdzają jej działanie, gdyż jej awaria może być przyczyną problemów:

• W JCB ładowarkach uruchomienie świecy płomieniowej może odbywać się poprzez przekręcenie stacyjki o kilka stopni i odczekanie około 10 sekund przed uruchomieniem rozrusznika.
• Niekiedy stacyjka może mieć nietypowe pozycje - np. pozycja "II" może być przeznaczona do podgrzewania świecy płomieniowej, mimo że w instrukcji bywa opisana jako "niewykorzystywana".
• Brak sygnalizacji działania świecy na desce rozdzielczej (brak podświetlenia symbolu świecy żarowej/płomieniowej) może wskazywać na spaloną żarówkę kontrolną, problem z wiązką elektryczną, bądź też na to, że warunki (np. temperatura poniżej -6°C) nie są spełnione do jej aktywacji przez sterownik silnika (ECU).
• Sprawdzenie bezpiecznika świecy kratowej w konsoli bezpieczników i w komorze silnika jest podstawą. Użytkownicy manualnie sprawdzali działanie świecy i potwierdzali, że grzeje.

Alternatywne metody wspomagania rozruchu

Zamiast używania samostartu (który w dłuższej perspektywie może być szkodliwy dla silnika), niektórzy sugerują użycie opalarki lub palnika gazowego do delikatnego podgrzania kolektora ssącego, co może pomóc w rozruchu zimnego silnika.

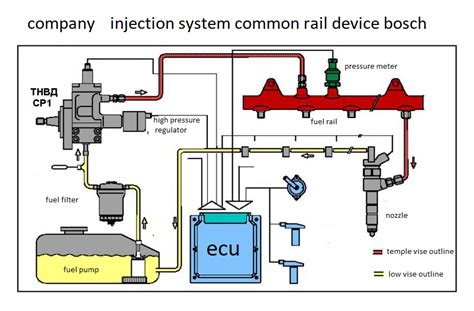

Problemy z układem paliwowym Common Rail (CR)

W nowszych modelach JCB, wyposażonych w silniki Perkins lub JCB Dieselmax z systemem Common Rail (CR), problemy z uruchamianiem są często bardziej złożone i związane z precyzyjnym działaniem układu paliwowego.

Diagnostyka niskiego ciśnienia paliwa

Jednym z powszechnych problemów jest niskie ciśnienie paliwa w szynie CR, które objawia się jako trudności z odpalaniem. Przykładowo, w ładowarce JCB 531-70 z 2010 roku (silnik Perkins CR) silnik kręci, ale odpala dopiero przy drugim lub trzecim rozruchu, niezależnie od temperatury.

• Elektryczna pompka paliwa ma za zadanie zaciągnąć paliwo ze zbiornika i podać je na filtry oraz do pompy CR. Ciśnienie w granicach 1-1,5 bara powinno być wystarczające.
• Podejrzenia często padają na cofanie się paliwa z filtra lub nieszczelności w przewodach paliwowych, zwłaszcza w niskich temperaturach.
• Po wymianie wtrysków może pojawić się komunikat o niskim ciśnieniu paliwa, np. błąd E133 lub P0003-18. Może to wskazywać na problemy z zapowietrzeniem układu lub wadliwą pracę wtryskiwaczy.
• Diagnostyka komputerowa często wskazuje na niskie ciśnienie na szynie CR.
• Weryfikacja zaworu HPV na listwie CR oraz samej pompy CR (np. sprawdzenie łopatek) jest kluczowa.

Wtryskiwacze i ich wymiana/kodowanie

Wtryskiwacze są kluczowym elementem systemu CR, a ich prawidłowe działanie jest niezbędne do uruchomienia silnika. Problemy mogą obejmować:

• Uszkodzenie wtryskiwaczy: Diagnostyka może wykazać, że niektóre wtryskiwacze "leją", a inne "puszczają powrotem", co prowadzi do nierównomiernej pracy silnika i trudności z rozruchem.
• Problemy po wymianie: Po zainstalowaniu nowych wtryskiwaczy maszyna może odpalić na krótko, a następnie zgasnąć i odmówić dalszego rozruchu. Jest to często związane z niewłaściwym odpowietrzeniem układu paliwowego. Użytkownicy stosowali metody takie jak popuszczanie rurek przy wtryskach i kręcenie rozrusznikiem do pojawienia się paliwa.
• Zablokowane wtryskiwacze: Zdarza się, że wtryskiwacze zacinają się po uruchomieniu, mimo poprawnego odpowietrzenia. W takich przypadkach próbuje się "rozruszać" silnik za pomocą plaka, pryskając go bezpośrednio w kolektor ssący, co ma na celu podniesienie obrotów silnika i odblokowanie wtryskiwaczy pod wpływem zwiększonego ciśnienia.
• Kodowanie wtryskiwaczy: W nowszych maszynach JCB (np. z silnikami Ecomaxx po 2014 roku) występują trudności z programowaniem kodów wtryskiwaczy za pomocą oprogramowania ServiceMaster. Błędy komunikacji (np. "DLA cannot connect") mogą uniemożliwiaenie tej operacji, mimo połączenia z innymi funkcjami diagnostycznymi. Niekiedy konieczne jest znalezienie specyficznej procedury lub obejścia w oprogramowaniu.

Wpływ jakości paliwa

Niska jakość paliwa, obecność wody lub parafiny w paliwie letnim używanym w niskich temperaturach, może znacznie utrudnić rozruch. Zaleca się stosowanie zimowego paliwa, a w przypadku podejrzeń - spuszczenie starego paliwa i zatankowanie świeżego.

Problemy elektryczne i elektroniczne

Układ elektryczny i sterownik silnika (ECU) odgrywają kluczową rolę w procesie rozruchu i kontroli wtrysku.

Rozrusznik i akumulator

Nawet jeśli akumulator jest nowy, a rozrusznik "kręci", mogą wystąpić problemy. Zbyt wolne obroty rozrusznika lub nadmierny pobór prądu mogą prowadzić do spadków napięcia, uniemożliwiając prawidłowe działanie sterownika silnika.

• Spadki napięcia: Podczas kręcenia rozrusznikiem napięcie może spadać nawet do 8V. Sterownik silnika potrzebuje stabilnego napięcia do pracy, a jego spadek może uniemożliwić prawidłową kontrolę wtrysku.
• Wadliwy rozrusznik: Okazało się, że uszkodzony rozrusznik, mimo pozornie normalnej pracy, może mieć zwiększony pobór prądu, co powoduje ww. spadki napięcia. Wymiana rozrusznika na nowy, np. przekładniowy (Iskra/Mahle/Letrika), często rozwiązuje problem.
• Połączenia masowe: Należy sprawdzić wszystkie połączenia masowe, zaczynając od akumulatora, poprzez ramę, kabinę, aż do silnika.

Wiązka elektryczna i sterownik silnika (ECU)

Uszkodzenia w instalacji elektrycznej mogą prowadzić do wielu problemów:

• Przetarcia wiązki: Wiązki elektryczne w maszynach JCB są często prowadzone w karbowanych rurkach, które z czasem mogą przecierać izolację przewodów. Uszkodzenia te, np. przy wtyczce komputera na silniku, mogą zakłócać sygnały do ECU.
• ECU: W przypadkach, gdy inne przyczyny zostały wykluczone, podejrzenia mogą paść na sam sterownik silnika (ECU). Bywają one otwierane i sprawdzane pod mikroskopem w poszukiwaniu uszkodzeń.
• Problemy po umyciu silnika: Zgłaszano przypadki trudności z rozruchem po umyciu silnika, nawet przy zachowaniu ostrożności. Wilgoć mogła doprowadzić do zwarć lub słabego kontaktu w złączach, co skutkowało zaświecaniem się wszystkich kontrolek na wyświetlaczu.

Czujniki

Awaria czujników, takich jak czujnik położenia wału korbowego lub wałka rozrządu, może zakłócać synchronizację silnika i uniemożliwiać prawidłowe uruchomienie lub pracę układu wtryskowego.

Inne potencjalne przyczyny i nietypowe przypadki

Problemy mechaniczne silnika

W rzadkich, ale poważnych przypadkach, przyczyną problemów z rozruchem mogą być uszkodzenia mechaniczne silnika. Zardzewiałe końcówki wtryskiwaczy po kilku dniach prób rozruchu, spowodowane przedostawaniem się oleju do płynu chłodniczego i brakiem sprężania na cylindrach (np. z powodu uszkodzonej uszczelki głowicy), uniemożliwiały uruchomienie silnika.

Uruchamianie silnika po wymianie wtryskiwaczy

Po montażu nowych wtryskiwaczy należy bezwzględnie zadbać o prawidłowe odpowietrzenie układu paliwowego. Proces ten często wymaga popuszczenia rurek przy wtryskach i kręcenia rozrusznikiem do momentu pojawienia się paliwa. Niewłaściwe odpowietrzenie jest jedną z najczęstszych przyczyn, dla których silnik nie odpala po wymianie wtryskiwaczy.

Podsumowanie

Trudności z uruchamianiem maszyn JCB, zwłaszcza na zimno, są złożonym problemem wynikającym z wielu wzajemnie powiązanych czynników. Kluczowe obszary diagnostyki to:

• Układ podgrzewania: Świeca płomieniowa/grzałka i jej sterowanie.
• Układ paliwowy Common Rail: Ciśnienie paliwa, jakość paliwa, szczelność, wtryskiwacze (ich sprawność, odpowietrzenie, kodowanie).
• Układ elektryczny: Akumulator, rozrusznik (jego pobór prądu i spadki napięcia), wiązki elektryczne, połączenia masowe, czujniki.
• Sterownik silnika (ECU): Jego prawidłowe działanie i komunikacja.
• Mechanika silnika: W rzadkich przypadkach, poważniejsze uszkodzenia, takie jak uszczelka pod głowicą.

Dokładna i kompleksowa diagnostyka, uwzględniająca wszystkie te aspekty, jest niezbędna do skutecznego rozwiązania problemów z rozruchem i zapewnienia niezawodnej pracy maszyn JCB.
