Dane techniczne silników JCB: Przegląd i charakterystyka

Firma JCB jest globalnym liderem w produkcji maszyn budowlanych i rolniczych, a jej silniki stanowią serce wielu popularnych modeli. Od lat JCB stawia na innowacyjność, wydajność i niezawodność, wprowadzając własne jednostki napędowe, które spełniają rygorystyczne normy emisji spalin, jednocześnie minimalizując koszty eksploatacji.

Technologia silników JCB EcoMAX

Silniki JCB EcoMAX stanowią przykład zaawansowanej inżynierii, skoncentrowanej na efektywności i oszczędności. Jedną z ich kluczowych zalet jest brak konieczności stosowania systemu oczyszczania gazów spalinowych oraz AdBlue, co znacznie obniża koszty eksploatacji maszyn. Ponadto, nie wymagają one używania wysokiej klasy olejów odpornych na wysoką temperaturę, co dodatkowo upraszcza serwisowanie.

Silnik EcoMAX osiąga wysokie parametry mocy, na przykład w modelu JCB 4CX jest to 81 kW (109 KM), oraz imponujący moment obrotowy już od 1200 obr./min. Taka charakterystyka pracy przekłada się na zużycie mniejszej ilości paliwa, co jest szczególnie istotne w kontekście współpracy z układem hydraulicznym i napędowym maszyny.

Silniki w koparko-ładowarkach JCB

JCB 3CX: Kultowa koparko-ładowarka

Koparko-ładowarka JCB 3CX to jeden z najbardziej rozpoznawalnych i najczęściej spotykanych modeli maszyn budowlanych na świecie. Od ponad 40 lat stanowi ona synonim wszechstronności, niezawodności i ciągłych innowacji. Historia modelu 3CX jest nierozerwalnie związana z historią firmy JCB, począwszy od rewolucyjnej JCB Mk 1 z 1953 roku, a prawdziwą dominację zapoczątkowała seria "3C", z modelem 3CIII z 1977 roku na czele.

Silniki w JCB 3CX: od Perkins do EcoMAX

W starszych modelach koparko-ładowarek JCB 3CX często stosowano niezawodne silniki wysokoprężne, takie jak Perkins 1004-40T. Jednostka ta, z 4 cylindrami i pojemnością 4 litrów, osiągała maksymalną moc do 100 koni mechanicznych i moment obrotowy do 400 Nm, dostępny już przy niskich obrotach. Dzięki temu zapewniała wysoką wydajność przy minimalnym zużyciu paliwa.

W 2004 roku JCB dokonało rewolucji, wprowadzając własne konstrukcje silników - JCB Dieselmax, a następnie JCB EcoMAX, które zastąpiły dotychczasowe jednostki. W najnowszych modelach 3CX system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i dodatkowo zmniejsza zużycie paliwa.

Dane techniczne i parametry pracy JCB 3CX

Parametry koparko-ładowarek JCB 3CX mogą się różnić w zależności od konkretnej wersji i roku produkcji. Poniżej przedstawiono ogólne dane techniczne, które pomogą w ocenie możliwości tej maszyny:

• Moc robocza: 63 kW / 85 KM (w niektórych wersjach, np. Perkins 1004-40T do 100 KM)
• Masa robocza: 7370 kg
• Maksymalna pojemność łyżki do kopania: 0,3 m³
• Szerokość łyżki do kopania: 60 cm
• Maksymalna pojemność łyżki do ładowania: 1 m³
• Szerokość łyżki do ładowania: 2,23 m
• Kąt obrotu łyżki: 201°
• Maksymalna głębokość kopania: 4,24 m (w wersji Sitemaster z ramieniem teleskopowym do 5,5 m)
• Maksymalna prędkość: 37 km/h
• Maksymalna pojemność ładowarki: 1850 kg
• Maksymalna wysokość podnoszenia ładunku: 3,23 m
• Pojemność zbiornika paliwa: 143 l
• Podwozie: Z napędem na wszystkie koła
• Skrzynia biegów: Mechaniczna/półautomatyczna

Model ten może pracować w temperaturach od -20 do +46 ℃. Układy elektryczne i hydrauliczne są zabezpieczone przed ewentualnymi uszkodzeniami. Nadwozie i główne elementy konstrukcyjne są wykonane z wytrzymałego materiału, co pozwala maszynie wytrzymać duże obciążenia.

Zużycie paliwa i technologie Eco

Standardowe zużycie paliwa dla JCB 3CX wynosi około 8 litrów na godzinę. Dzięki zastosowaniu innowacyjnych technologii JCB, możliwe jest dalsze obniżenie tego parametru:

• EcoRoad: Dzięki transformatorowi hydraulicznemu z blokadą, zużycie paliwa na godzinę może spaść nawet o 25% podczas jazdy.
• EcoLoad: System ten umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach silnika, znacznie zmniejszając zużycie paliwa.
• EcoDig: Funkcja ta obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie, co podnosi wydajność i zmniejsza zużycie paliwa podczas kopania o około 15%.
• Torque Lock: Kolejna nowa funkcja - blokada zmiennika momentu obrotowego w skrzyni biegów - pozwala zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.

Systemy wspomagające pracę

• PowerSlide: Funkcja ta obejmuje specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Smooth Ride System): To kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
• Układ kierowniczy: W pełni zhydraulizowany, z awaryjnym układem kierowniczym aktywowanym po zatrzymaniu silnika. Posiada 2 tryby: skręt dwóch kół do jazdy po drogach i skręt czterech kół do manewrowania w ograniczonych warunkach.

Budowa i funkcjonalność silnika oraz jego obsługa w JCB 3CX

W instalacji silnikowej wbudowany jest filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty. Filtr powietrza posiada również system automatycznego czyszczenia. Dodatkowo, silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Istnieje również skuteczny system chłodzenia i turbodoładowanie.

Codzienna kontrola, konserwacja i naprawy są ułatwione dzięki konstrukcji i umiejscowieniu silnika, które zapewniają szybki dostęp do wszystkich węzłów i agregatów. System CANBUS informuje o niezbędnych przeglądach, a monitor w kabinie na bieżąco dostarcza operatorowi informacji o procesach zachodzących w koparce.

Zasilanie elektryczne

Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami. Zainstalowano akumulator o pojemności 115 A/godz., generator prądu przemiennego o mocy 75 A, a także rozbudowane oświetlenie (2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory, 2 tylne światła).

Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar. Audiowizualny system sygnalizacji informuje o poziomie i ciśnieniu oleju w silniku, stanie skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

Kabina operatora

Dzięki kompaktowej budowie silnika i niewielkiej masce kabina JCB 3CX oferuje doskonałą widoczność. Drzwi otwierają się z obu stron. Wielowarstwowe, wytrzymałe szkło oraz tylna szyba, którą można otworzyć, przesuwając ją pod dach, zapewniają dodatkowe bezpieczeństwo. Kabina jest dobrze izolowana akustycznie i antywibracyjnie (poziom hałasu wewnątrz nie przekracza 73 dB). Wyposażenie obejmuje ogrzewanie, odmrażanie przedniej szyby i lusterek, klimatyzację, radio z magnetofonem oraz klimatyzowany schowek na jedzenie. Fotel zamontowany jest na zawieszeniu pneumatycznym, a ergonomiczne uchwyty sterujące w formie joysticków obracają się wraz z fotelem, ułatwiając przełączanie między pracami ziemnymi a załadunkowo-rozładunkowymi.

Główne modyfikacje koparko-ładowarki JCB 3CX

JCB 3CX występuje w kilku modyfikacjach, różniących się konfiguracją i możliwościami montażu osprzętu, co może również wpływać na specyfikę silnika w danej wersji:

• 3CX: Standardowy model ze stałym ramieniem.
• 3CX Sitemaster: Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja, często wyposażona w turbodoładowany silnik wysokoprężny, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Posiada również teleskopowy uchwyt.
• 3CX Super: Charakteryzuje się większymi kołami na przedniej osi i funkcją sterowania skrętem tylnych kół, co znacznie poprawia manewrowość.
• Pothole Master: Modyfikacja przeznaczona do napraw i konserwacji dróg, wyposażona w frezarkę typu planującego i łyżkę ze szczotką.

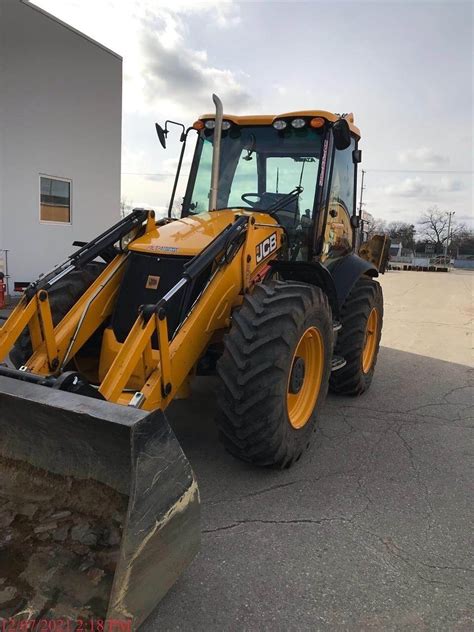

JCB 4CX: Większa moc i zaawansowanie

JCB 4CX to jeden z najpopularniejszych modeli koparek na świecie, będący większym i mocniejszym odpowiednikiem 3CX. Ten sprzęt zapewnia mobilność i uniwersalność, a jego sercem jest silnik JCB EcoMAX. Podobnie jak w nowszych modelach 3CX, zastosowanie tego silnika w 4CX nie wymaga systemu oczyszczania gazów spalinowych ani używania AdBlue, co znacząco obniża koszty eksploatacji.

Silnik EcoMAX w modelu 4CX osiąga moc 81 kW (109 KM) i wysoką wartość momentu obrotowego już od 1200 obr./min. W połączeniu z sześciobiegową skrzynią biegów i systemem TorqueLock (montowanym standardowo w modelach Powershift), zużycie paliwa może być obniżone nawet o 25%, a czas przejazdu po drogach skrócony do 10%.

Komfort operatora w 4CX jest zapewniony przez niski poziom hałasu w czasie pracy, podgrzewaną szybę, podgrzewane lusterka oraz system automatycznego ogrzewania działający niezależnie od silnika głównego. System SmoothRide JCB minimalizuje przechyły w czasie jazdy, a wspomaganie hamulców i system Powerslide umożliwiają szybką i bezpieczną zmianę położenia koparki. System LSD (ograniczający poślizg kół) zapobiega nadmiernemu zużyciu opon. Jasna i czytelna deska rozdzielcza oraz ergonomiczne elementy sterujące, montowane w siedzeniu, dodatkowo ułatwiają pracę.

Porównanie JCB 3CX i 4CX

Główna różnica między modelami JCB 3CX a 4CX polega na rozmiarze i mocy. JCB 4CX to maszyna większa i mocniejsza, oferująca wyższe parametry wydajnościowe, co czyni ją idealną do cięższych zadań, wymagających większej siły kopania i udźwigu.

Silniki w minikoparkach JCB

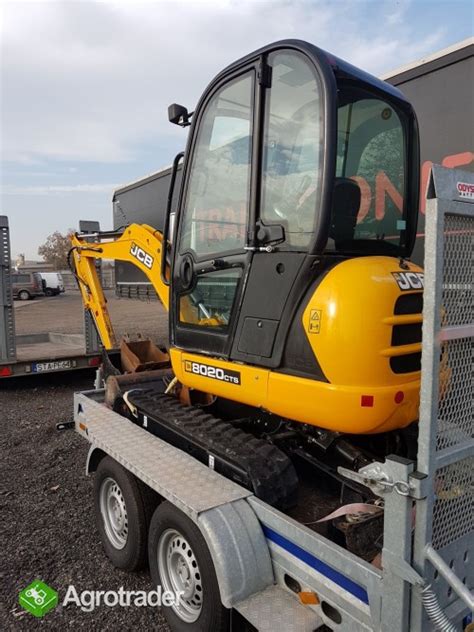

JCB 8020: Kompaktowa i wszechstronna

Minikoparka JCB 8020, której historia sięga 2002 roku, jest wynikiem ewolucji i udoskonalania poprzednich wersji. Inżynierowie JCB, projektując 8020, skupili się na poprawie parametrów technicznych, trwałości i niezawodności, tworząc maszynę idealną do pracy w ciasnych przestrzeniach i na niewielkich placach budowy.

Silniki w JCB 8020: Kubota i Perkins

W minikoparkach JCB 8020, w zależności od wersji i rocznika, montowane są silniki renomowanych producentów. Często spotykane są jednostki Kubota, które charakteryzują się niezawodnością i efektywnością spalania, co przekłada się na niskie koszty eksploatacji. W niektórych wersjach, na przykład w JCB 8020 CTS, stosuje się silniki Perkins o mocy typowo około 15-20 kW. Wersje produkowane od 2020 roku mogą mieć ulepszone rozwiązania redukujące emisję spalin, spełniające odpowiednie normy.

Układ hydrauliczny i jego efektywność

Układ hydrauliczny minikoparki JCB 8020 zapewnia płynne i precyzyjne sterowanie wysięgnikiem i łyżkami, a także umożliwia montaż dodatkowego osprzętu, takiego jak młot hydrauliczny. Wydajność pompy hydraulicznej pozwala na szybkie i sprawne kopanie nawet w trudnych warunkach.

Wymiary, masa i podwozie

JCB 8020 to kompaktowa maszyna budowlana, cechująca się optymalnymi wymiarami i wagą, co ułatwia jej transport na przyczepach i manewrowanie na placu budowy. Masa własna JCB 8020 wynosi około 2000 kg, co zapewnia stabilność podczas kopania. Wymiary minikoparki pozwalają na pracę w trudno dostępnych miejscach, a jej rozsuwane podwozie zwiększa stabilność. Wersje z gumowym podwoziem zapewniają mniejsze odkształcenia nawierzchni, natomiast standardowe gąsienice poprawiają trakcję.

Serwis i niezawodność

Osłona kabiny może być odchylana, co znacznie upraszcza wykonywanie czynności obsługowych i napraw, zapewniając łatwy dostęp do silnika, układu hydraulicznego i innych kluczowych komponentów maszyny. System CTS skraca czas przestoju i obniża koszty związane z serwisem. Regularne przeglądy, wymiana oleju w silniku i układzie hydraulicznym, a także sprawdzanie filtrów powietrza i paliwa są kluczowe dla utrzymania maszyny w dobrym stanie technicznym. Smarowanie ruchomych elementów, kontrola gąsienicy i podwozia oraz niezwłoczne usuwanie usterek zapobiegają poważniejszym awariom.

Kluczowe technologie w silnikach i układach napędowych JCB

JCB, dążąc do maksymalizacji wydajności i minimalizacji kosztów eksploatacji, opracowało szereg innowacyjnych technologii, które są integralną częścią ich maszyn:

• JCB EcoMAX: Własne silniki wysokoprężne, charakteryzujące się wysoką mocą i momentem obrotowym, spełniające normy emisji spalin bez konieczności stosowania AdBlue czy DPF.
• TorqueLock: System blokady zmiennika momentu obrotowego w skrzyni biegów. Przy wyższych prędkościach tworzy bezpośrednie połączenie między silnikiem a skrzynią, co przekłada się na oszczędność paliwa (do 25%) i zwiększenie prędkości jazdy (do 10%).
• Systemy Eco (EcoRoad, EcoLoad, EcoDig): Kompleksowe rozwiązania optymalizujące zużycie paliwa w różnych trybach pracy maszyny poprzez kontrolę układu hydraulicznego i napędowego.
• SmoothRide System (SRS): Kompensator drgań tylnego urządzenia zawieszonego, który minimalizuje przechyły i zapobiega wysypywaniu się ładunku z łyżki podczas jazdy.
• PowerSlide: Hydrauliczny system umożliwiający precyzyjne przesuwanie tylnego zawieszenia koparki wzdłuż ramy, co zwiększa elastyczność pracy.
• LSD (Limited Slip Differential): Układ ograniczający poślizg kół, który zapobiega nadmiernemu zużyciu opon i poprawia trakcję.

Wskazówki dotyczące wyboru i konserwacji maszyn JCB

Przy wyborze maszyn JCB kluczowe jest sprawdzenie specyfikacji dla konkretnego rocznika i wersji, ponieważ parametry techniczne mogą się różnić. Niezależnie od rocznika i modelu, legendarna niezawodność maszyn JCB zależy od regularnego serwisu i jakości części zamiennych. Warto zwracać uwagę na historię serwisową maszyny, zwłaszcza przy zakupie używanego sprzętu.

Podczas inspekcji używanej maszyny należy dokładnie sprawdzić stan silnika (pod kątem wycieków, dymienia, równości pracy), układu hydraulicznego (wycieki, sprawność działania), a także podwozia, gąsienic, sworzni i tulei (pod kątem luzów). Regularna konserwacja obejmująca wymianę olejów i filtrów, smarowanie ruchomych elementów oraz kontrolę wszystkich podzespołów jest niezbędna do utrzymania maszyny w optymalnym stanie technicznym i zapewnienia jej długiej żywotności.
