Silnik spalinowy generuje moc, ale to skrzynia biegów jest mózgiem, który decyduje, jak ta moc zostanie wykorzystana. To ona, we współpracy ze zmiennikiem momentu i mostami napędowymi, zamienia wysoką prędkość obrotową silnika na potężną siłę pchania lub wyższą prędkość transportową. W świecie maszyn budowlanych, od legendarnych koparko-ładowarek JCB 3CX po gigantyczne ładowarki kołowe CAT, ewolucja skrzyń biegów była kluczem do zwiększenia wydajności, komfortu i oszczędności.
Fundament Wiedzy: Moment Obrotowy a Prędkość
Aby zrozumieć, po co istnieje skrzynia biegów, musimy znać podstawową zależność: silnik spalinowy jest najwydajniejszy w wąskim zakresie obrotów. Skrzynia biegów pozwala na optymalne wykorzystanie mocy silnika w różnych warunkach pracy:
- Niski bieg (duże przełożenie): Maszyna porusza się wolno, ale ma ogromną siłę do pchania urobku lub wjeżdżania pod wzniesienia.
- Wysoki bieg (małe przełożenie): Maszyna porusza się szybko (np. podczas jazdy po drodze), ale ma niewielką siłę pchania.
Ewolucja Skrzyń Biegów w Maszynach Budowlanych
Manualna Skrzynia Biegów
To najstarszy i najprostszy typ przekładni, dziś spotykany głównie w starszych maszynach lub w podstawowych wersjach wyposażenia. Składa się z kilku wałków z osadzonymi na nich kołami zębatymi o różnej liczbie zębów. Zmiana biegu polega na mechanicznym przesunięciu widełek, które z kolei przesuwają tuleję z synchronizatorem, zazębiając odpowiednią parę kół zębatych. W bardzo starych maszynach (np. historycznych modelach Fermec) stosowano skrzynie bez synchronizatorów (tzw. "crash box"). Typowym elementem eksploatacyjnym jest tarcza sprzęgłowa, której zużycie objawia się "ślizganiem" - silnik wchodzi na obroty, a maszyna nie przyspiesza.
Skrzynia Powershift (Semi-Automatic)
Skrzynia Powershift, nazywana też semi-automatic, to najpopularniejszy typ przekładni w nowoczesnych koparko-ładowarkach i ładowarkach kołowych. To rozwiązanie wyeliminowało największą wadę skrzyni manualnej - konieczność zatrzymywania maszyny do zmiany biegu.
Zasada Działania Powershift
W skrzyni Powershift nie ma tradycyjnego sprzęgła i synchronizatorów. Ich rolę przejęły hydraulicznie sterowane pakiety sprzęgłowe. Każdy bieg oraz kierunek jazdy (przód/tył) ma swój własny, dedykowany pakiet. Zespół ten składa się z naprzemiennie ułożonych:
- Tarcz ciernych (zewnętrznych): Stalowych płytek pokrytych specjalną, organiczną lub spiekaną okładziną cierną. Mają one zewnętrzne zęby, które blokują się w koszu sprzęgłowym.
- Przekładek stalowych (wewnętrznych): Gładkich, stalowych płytek z zębami wewnętrznymi, które są osadzone na wałku.
Gdy operator wybiera bieg (dźwignią lub pokrętłem), elektrozawór kieruje ciśnienie oleju na tłok, który z ogromną siłą ściska odpowiedni pakiet tarcz. Tarcie między tarczami ciernymi a przekładkami sprawia, że cały pakiet zostaje zablokowany i zaczyna obracać się jako całość, przekazując napęd na wybrane koło zębate.
Najczęstsze Awarie Skrzyni Powershift
Najczęstszą diagnozą awarii jest "spalenie tarcz". Jest to jednak tylko objaw. Przyczyną jest zawsze ślizganie się pakietu sprzęgłowego, do którego dochodzi z powodu zbyt niskiego ciśnienia docisku. Tarcie generuje ekstremalną temperaturę, która degraduje olej i pali okładziny cierne.
Główne przyczyny niskiego ciśnienia i awarii obejmują:
- Niski poziom lub stary, przepracowany olej: Podstawa wszystkich problemów. Należy zawsze stosować olej o specyfikacji zalecanej przez producenta maszyny (najczęściej klasy UTTO lub TO-4), gdyż zastosowanie niewłaściwego oleju może prowadzić do poważnych uszkodzeń.
- Zapchany filtr oleju skrzyni: Ogranicza przepływ i ciśnienie. Regularna wymiana na wysokiej jakości filtr, jak REDX, jest kluczowa dla żywotności skrzyni.
- Nieszczelne uszczelnienia na tłoku sprzęgłowym: Zużyte, twarde uszczelnienia powodują wewnętrzny przeciek. Olej, zamiast dociskać tarcze, ucieka, powodując spadek ciśnienia i ślizganie.
- Awaria pompy ładującej skrzyni: Zużyta pompa nie jest w stanie wygenerować odpowiedniego ciśnienia do zasilania układu sterowania i zmiennika momentu.
Diagnostyka Powershift
Profesjonalna diagnostyka Powershift polega na pomiarze ciśnień. Mechanik wpina manometry w specjalne porty pomiarowe na skrzyni biegów i sprawdza ciśnienie na poszczególnych sprzęgłach podczas załączania biegów. Zbyt niskie ciśnienie na jednym z pakietów jasno wskazuje miejsce wewnętrznej nieszczelności.
Skrzynia Autoshift (Automatyczna Powershift)
Autoshift to ewolucja skrzyni Powershift. Zamiast manualnego wyboru każdego biegu, operator wybiera tylko kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje, kiedy zmienić przełożenie, podobnie jak w automatycznej skrzyni biegów w samochodzie.
System TorqueLock
Największą wadą układu ze zmiennikiem momentu są straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej. Zmiennik generuje wtedy niepotrzebne ciepło i zwiększa zużycie paliwa. System TorqueLock, wprowadzony około roku 2006, to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika momentu. Gdy maszyna osiągnie odpowiednią prędkość na wyższych biegach, sterownik hydraulicznie blokuje to sprzęgło. Tworzy w ten sposób bezpośrednie, mechaniczne połączenie 1:1 między silnikiem a skrzynią biegów, eliminując poślizg.
Problemy z Elektroniką w Autoshift
Oprócz typowych awarii mechanicznych i hydraulicznych znanych z Powershift, w skrzyniach automatycznych dochodzą problemy z elektroniką:
- Awaria czujników prędkości: Uszkodzony czujnik obrotów na wale wejściowym lub wyjściowym wysyła do komputera błędne dane, co powoduje szarpanie, błędną zmianę biegów lub przejście w tryb awaryjny.
- Problemy z kalibracją: Po każdej większej naprawie, skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego, aby "nauczyć się" punktów załączania sprzęgieł.
Zmiennik Momentu: Co to Jest?

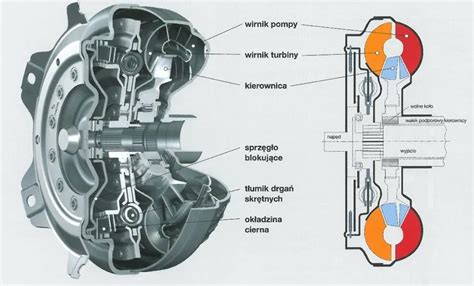

Gwoli ścisłości, zmiennik momentu to nie sprzęgło, a przekładnia hydrokinetyczna. Charakteryzuje się nieruchomym kołem łopatkowym (tzw. kierownicą), która służy do zmiany momentu przy przekazywaniu mocy z wału napędzającego na wał napędzany. Jest to podstawowa wiedza dla każdego operatora maszyn budowlanych.
Przekładnik momentu obrotowego. Jak działa?
Często Zadawane Pytania i Diagnostyka Problemów
- 1. Moja maszyna szarpie przy zmianie kierunku jazdy (przód-tył). Co jest przyczyną?
To klasyczny objaw zużycia tarcz ciernych w sprzęgle kierunku jazdy.
- 2. Co to jest "test przeciążeniowy" (stall test)?
To test diagnostyczny zmiennika momentu, który wykonuje się przed demontażem skrzyni. Polega na zmierzeniu maksymalnych obrotów, jakie silnik jest w stanie osiągnąć, gdy maszyna jest zablokowana hamulcami na włączonym biegu.
- 3. Jaki olej stosować do skrzyni Powershift?
Zawsze i wyłącznie olej o specyfikacji zalecanej przez producenta maszyny (najczęściej klasy UTTO lub TO-4). Zastosowanie niewłaściwego oleju może prowadzić do poważnych uszkodzeń i przyspieszonego zużycia podzespołów.
- 4. Czy remont skrzyni Powershift jest opłacalny?
Tak, pod warunkiem że jest wykonany kompleksowo. Wymiana samych tarcz to pozorna oszczędność, ponieważ nie usuwa pierwotnej przyczyny awarii, którą jest najczęściej zbyt niskie ciśnienie docisku.
- 5. JCB 3CX (1999, Powershift 4 biegi) po remoncie skrzyni (wymiana tarczek, przekładek, uszczelniaczy) na 4. biegu przegrzewa się i spowalnia, podczas gdy na pozostałych biegach pracuje normalnie. Jaka jest przyczyna gotowania się oleju i czy to normalne, że po włączeniu 4. biegu zapala się symbol "żółwia"?
Taka sytuacja nie jest normalna i wskazuje na problem wyłącznie z pakietem sprzęgłowym 4. biegu. Mimo niedawnego remontu, prawdopodobnie ciśnienie docisku na tym konkretnym pakiecie jest zbyt niskie, co powoduje jego ślizganie, generowanie ekstremalnej temperatury i "gotowanie się" oleju. Zapalenie się symbolu "żółwia" (trybu awaryjnego/ograniczonej prędkości) potwierdza problem. Konieczny jest pomiar ciśnień na poszczególnych pakietach, aby zlokalizować wewnętrzną nieszczelność lub inną usterkę wpływającą na 4. bieg.
Prewencja i Profesjonalny Remont Skrzyni
Awaria skrzyni biegów to kosztowna i czasochłonna usterka. Regularny serwis i stosowanie wysokiej jakości filtrów, takich jak REDX, to najlepsza prewencja. Jeśli jednak doszło do awarii, nasza oferta obejmuje wszystko, co potrzebne do profesjonalnego remontu skrzyń Powershift w maszynach JCB, CAT, Volvo i innych. Oferujemy kompletne zestawy tarcz i przekładek, zestawy uszczelnień, elektrozawory, pompy i fabrycznie regenerowane zmienniki momentu.
