Termostat Klimatyzacji w Koparko-Ładowarkach JCB: Działanie i Diagnostyka

Wprowadzenie do Systemów Klimatyzacji

Układ klimatyzacji to bardzo przydatny element wyposażenia, który obecnie można spotkać w większości pojazdów, w tym w maszynach budowlanych takich jak koparko-ładowarki JCB. Klimatyzacja samochodowa pozwala na schładzanie wnętrza, a także na usuwanie z niego wilgoci (osuszanie go).

Schładzanie powietrza w trakcie wiosny i lata sprawia, że operatorzy i pasażerowie czują się komfortowo. Niższa temperatura wpływa również na szybkość reakcji kierowcy i na to, że mniej się męczy, nawet w długich godzinach pracy. Eliminacja wilgoci z wnętrza auta jest szczególnie przydatna jesienią i zimą.

Na przestrzeni lat budowa układu klimatyzacji pozostała praktycznie bez zmian. Zastosowano jedynie więcej czujników i nowe rodzaje czynników chłodniczych. W starszych samochodach za kontrolę działania klimatyzacji manualnej odpowiadał ECU (komputer sterujący pracą jednostki napędowej). W klimatyzacji manualnej operator ma do wyboru prosty panel, z włącznikiem (A/C) i pokrętłem, regulującym siłę nawiewu i temperaturę. W klimatyzacji automatycznej komputer samodzielnie ustawia parametry pracy klimatyzacji, aby móc zapewnić jak największy komfort, choć kierowca również może samodzielnie ustawiać parametry.

Podstawowe Komponenty Układu Klimatyzacji

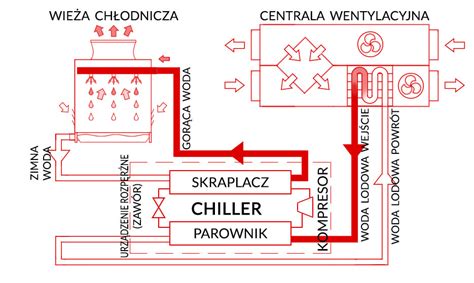

W uproszczeniu, w układzie klimatyzacji krąży czynnik chłodniczy (gaz chłodniczy), a jego obieg zapewnia szereg kluczowych elementów:

• Kompresor klimatyzacji (sprężarka): Jest odpowiedzialny za obieg czynnika chłodniczego pod odpowiednim ciśnieniem w zamkniętym układzie. Napędzany jest przez pasek wieloklinowy. Sprzęgło kompresora jest stosowane, aby stale nie obciążać silnika. Kompresor spręża czynnik chłodniczy do wysokiego ciśnienia (max 17 barów).
• Skraplacz (chłodnica klimatyzacji): Zamontowany z przodu pojazdu, powoduje schładzanie czynnika chłodniczego (do ok. 50 st. C) i zmianę jego postaci z gazowej w ciekłą dzięki opływającemu go chłodnemu powietrzu.
• Osuszacz: Eliminuje cząsteczki wilgoci z czynnika chłodniczego, co ma na celu ochronę sprężarki i innych metalowych części układu przed korozją. Wilgoć może dostawać się poprzez pory w gumowych przewodach.
• Zawór rozprężny: Ma za zadanie zmniejszyć ciśnienie czynnika chłodzącego. Zjawisko rozprężania gazu powoduje, że czynnik przechodzi ze stanu ciekłego w gazowy, jednocześnie ochładzając się (temperatura od -2 do -4 st. C).
• Parownik klimatyzacji: Umieszczony pod deską rozdzielczą. Przez parownik przepływa powietrze pompowane do wnętrza kabiny przez wentylator nawiewu, które ulega ochłodzeniu. Na parowniku skrapla się woda, odprowadzana specjalną rurką pod pojazd.

System Klimatyzacji w Koparko-Ładowarkach JCB 3CX

Koparko-ładowarka JCB 3CX to wszechstronna maszyna budowlana, ceniona za swoją wydajność i niezawodność, charakteryzująca się wytrzymałą konstrukcją, z układami elektrycznymi i hydraulicznymi zabezpieczonymi przed uszkodzeniami. Kabina operatora JCB 3CX została zaprojektowana z myślą o komforcie i bezpieczeństwie. Zapewnia dobrą izolację akustyczną i antywibracyjną (poziom hałasu poniżej 73 dB). Kabina jest wyposażona w ogrzewanie, odmrażanie przedniej szyby i lusterek, a także w systemy klimatyzacji.

Funkcjonowanie Klimatyzacji w JCB

Użytkownicy klimatyzacji w JCB wskazują na manualny charakter regulacji. Aby uzyskać zimne powietrze, należy przekręcić pokrętło regulacji temperatury całkowicie na zimne, włączyć klimatyzację (A/C) i ustawić siłę nawiewu na pozycję od 1 do 3. Zazwyczaj, nawet w pełnym słońcu przy temperaturze +30 st. C, klimatyzacja powinna efektywnie chłodzić na ustawieniu "dwójki" lub "trójki" już po 5-10 minutach pracy.

Brak systemu klimatronik wymaga ciągłej regulacji, co bywa uciążliwe dla operatorów, zwłaszcza w pracy wymagającej częstych zmian warunków zewnętrznych, np. wjeżdżania i wyjeżdżania z pomieszczeń.

Problemy z Wydajnością Klimatyzacji JCB i Rola Termostatu

Niektórzy użytkownicy zgłaszają problemy z niewystarczającą wydajnością klimatyzacji w maszynach JCB, nawet po jej świeżym serwisie i naładowaniu. Objawia się to tym, że w temperaturze zewnętrznej około 25 stopni Celsjusza, mimo włączenia klimatyzacji na pełną moc, w kabinie nadal jest gorąco, a operator odczuwa dyskomfort.

W takich przypadkach często podejrzewa się uszkodzony termostat klimatyzacji jako przyczynę małej wydajności. Termostat w układzie klimatyzacji (często zintegrowany z czujnikiem temperatury parownika) odpowiada za regulację temperatury parownika i zapobieganie jego zamarzaniu, kontrolując cykle pracy sprężarki.

Diagnostyka Usterki Termostatu Klimatyzacji w JCB

Aby sprawdzić, czy przyczyną problemów z wydajnością klimatyzacji jest uszkodzony termostat, zaleca się obserwację pracy sprężarki. Należy włączyć klimatyzację i obserwować kółko pasowe sprężarki. Jeśli będą zauważalne częste i krótkie przerwy w pracy sprężarki (cykliczne włączanie i wyłączanie się), może to wskazywać na problem z termostatem. Uszkodzony termostat może zbyt wcześnie wyłączać sprężarkę, co skutkuje niedostatecznym chłodzeniem kabiny.

W przypadku takich objawów, konieczne jest dokładne sprawdzenie układu klimatyzacji przez specjalistę i ewentualna wymiana termostatu.

Ogólne Aspekty Diagnostyki Problemów z Temperaturą w Maszynach

Kluczowym elementem wpływającym na prawidłowe działanie maszyny jest system monitorowania temperatury, w tym zarówno temperatury silnika, jak i warunków w kabinie. Czujnik temperatury wody jest kluczowym elementem informacyjnym dla operatora koparko-ładowarki JCB 3CX, precyzyjnie mierząc temperaturę płynu chłodniczego i przekazując sygnał do wskaźnika na desce rozdzielczej.

Potencjalne Przyczyny Problemów z Wskazaniami Temperatury

Awaria czujnika temperatury (np. czujnika temperatury płynu chłodniczego) może objawiać się na kilka sposobów:

• Wskaźnik temperatury nie podnosi się w ogóle.
• Wskaźnik temperatury od razu po uruchomieniu silnika idzie na maksimum.
• Wskaźnik pokazuje niestabilne, "skaczące" wartości.

Te symptomy są klasycznymi oznakami uszkodzonego czujnika temperatury. W przypadku problemów z działaniem wskaźnika temperatury, najczęstszą przyczyną jest właśnie awaria czujnika lub jego połączeń.

Metody Diagnostyki Ogólnych Problemów z Temperaturą

W przypadku problemów z temperaturą, zaleca się następujące kroki:

• Sprawdzenie czujnika temperatury: Jeśli temperatura "skacze" w sposób niekontrolowany, problemem mogą być połączenia elektryczne. Można spróbować podłączyć przewód do czujnika bezpośrednio do masy lub przez rezystor, a następnie pojeździć po nierównościach. Jeśli wskazania się ustabilizują, czujnik prawdopodobnie wymaga wymiany.
• Inspekcja wiązki elektrycznej: Częstym miejscem uszkodzenia wiązki jest peszel w okolicach termostatu lub pompy wtryskowej. Kable mogą ocierać się o elementy silnika, prowadząc do zwarcia i fałszywych wskazań temperatury. Należy dokładnie sprawdzić stan przewodów w typowych miejscach przetarć.
• Kontrola termostatu (silnika): Jeśli skoki temperatury są bardzo gwałtowne, warto sprawdzić działanie termostatu silnika, który reguluje przepływ płynu chłodzącego.

Uszkodzony czujnik może podawać błędne informacje, co skutkuje brakiem aktywacji sygnałów ostrzegawczych lub wejściem silnika w tryb awaryjny.

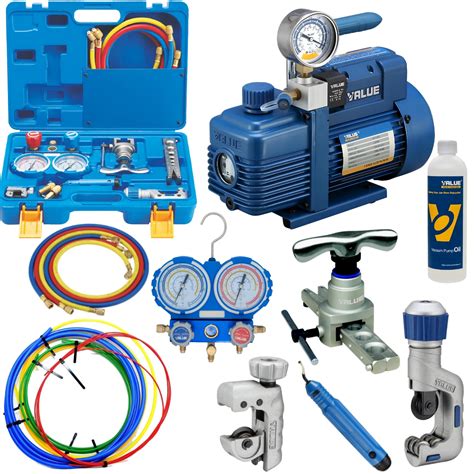

Serwisowanie Układu Klimatyzacji

Klimatyzacja w maszynach wymaga regularnego serwisowania. Niezbędne jest regularne (przynajmniej raz na rok) dezynfekowanie układu klimatyzacji (nawiewów i parownika). Ze względu na wysoką wilgotność i umiejscowienie pod maską, gromadzą się tam grzyby, wirusy i bakterie. Serwis klimatyzacji jest niezbędny do prawidłowego działania całego układu. Raz na dwa lata należy wymienić filtr osuszacz. Raz w roku albo częściej, filtr kabinowy.

Klimatyzacja wymaga regularnego włączania, przynajmniej raz w tygodniu przez 15 - 20 minut. W trakcie obiegu czynnika sprężarka jest smarowana olejem, co zapobiega jej zatarciu i utrzymuje szczelność układu.

W nowszych maszynach budowlanych stosowane są czynniki chłodnicze takie jak R1234yf (2,3,3,3-tetrafluoropropen), który jest ekologiczny, ale kilkakrotnie droższy od R134a i skrajnie łatwopalny. Alternatywnie, niektórzy producenci, jak Mercedes, stosują dwutlenek węgla jako czynnik chłodniczy.
