Współczesne maszyny budowlane, takie jak koparko-ładowarki JCB 3CX i 4CX, wykorzystują zaawansowane technologie silnikowe, aby sprostać rygorystycznym normom emisji spalin, takim jak Tier 4. Komora silnika tych maszyn, wraz z jej kluczowymi komponentami i systemami, odgrywa fundamentalną rolę w zapewnieniu prawidłowego funkcjonowania, bezpieczeństwa i wydajności.
Sterownik ECU 55kW Tier 4 (320/09744N)
Kluczowym elementem sterującym pracą silników Tier 4 jest ECU 55kW Tier 4 (320/09744N). Jest to oryginalna część JCB, przeznaczona do koparko-ładowarek JCB 3CX i 4CX, która zapewnia prawidłowe funkcjonowanie maszyny zgodnie z fabrycznymi parametrami technicznymi producenta.
Bezpieczeństwo elektryczne i montaż
Prace przy instalacji elektrycznej maszyny, w której znajduje się komponent 320/09744N, wymagają szczególnej ostrożności. Przed rozpoczęciem jakichkolwiek działań należy odłączyć biegun ujemny (masę) akumulatora. Niezastosowanie się do tej zasady grozi porażeniem prądem, zwarciem instalacji, uszkodzeniem modułów elektronicznych lub pożarem. Maszyny JCB pracują w systemie 12V lub 24V - mimo niskiego napięcia, prądy mogą osiągać setki amperów i powodować poważne oparzenia łukiem elektrycznym.
Montaż komponentu elektrycznego o numerze 320/09744N powinien odbywać się zgodnie ze schematem elektrycznym maszyny JCB. Należy zwrócić szczególną uwagę na polaryzację (biegunowość) podłączenia, ponieważ odwrócenie biegunów niszczy elementy elektroniczne. Konieczne jest stosowanie złączy o odpowiednim przekroju i typie, a wszystkie połączenia muszą być zabezpieczone przed wilgocią, wibracjami i przetarciami. Zawsze zaleca się używanie oryginalnych wtyczek i konektorów. Nie wolno modyfikować instalacji elektrycznej w sposób niezgodny z dokumentacją producenta ani zwiększać amperażu bezpieczników ponad wartości fabryczne, gdyż bezpiecznik chroni instalację przed pożarem.
Czujniki i moduły sterujące
Nieprawidłowo działające czujniki, przekaźniki lub moduły sterujące mogą prowadzić do fałszywych odczytów parametrów maszyny (takich jak temperatura, ciśnienie, obroty), co z kolei może skutkować eksploatacją w warunkach przekraczających dopuszczalne limity. Należy regularnie weryfikować poprawność wskazań przyrządów kontrolnych i nigdy nie ignorować lampek ostrzegawczych ani kodów błędów.
Ochrona przed warunkami atmosferycznymi
Elementy elektryczne maszyn budowlanych są narażone na działanie wody, błota i ekstremalnych temperatur. Podczas montażu i serwisowania konieczne jest odtworzenie wszystkich fabrycznych uszczelnień i osłon, aby zapewnić ich długotrwałą i niezawodną pracę.
Technologie silników Tier 4 w maszynach JCB
JCB od lat inwestuje w rozwój silników spełniających rygorystyczne normy emisji spalin. W kontekście norm Tier 4/Stage IV, JCB zastosowało innowacyjne rozwiązania, często różniące się od tych stosowanych przez konkurencję.
Nowy silnik JCB 430 Dieselmax
JCB zaprezentowało nowy silnik z rodziny Dieselmax - JCB 430. Po niemal pięciu latach intensywnych prac i nakładzie 40 milionów dolarów, nowa jednostka o pojemności trzech litrów ma spore szanse zastąpić dotychczas używaną jednostkę 4,4 litra. Wariant o mocy 74 KM potrafi obejść się bez filtra cząstek stałych (DPF), układu SCR czy nawet DOC. W przypadku mocniejszych wariantów, jeśli takie się pojawią, JCB prawdopodobnie zdecyduje się na układ SCR, tak jak w przypadku poprzedniego modelu. Nowy silnik JCB 430 Dieselmax ma zużywać do 8% mniej paliwa. Jednostka ta będzie produkowana w zakładach JCB w Derbyshire w Anglii.
JCB 430 3.0L DieselMax Engine at Conexpo 2017
Strategia JCB w kontekście DPF
JCB, jako jeden z nielicznych producentów, oferuje maszyny z silnikami Tier 4, które nie posiadają DPF (filtra cząstek stałych) w niektórych swoich wariantach, co czyni je bezobsługowymi i oszczędnymi. Rozwiązanie to opiera się na zastosowaniu innych wtrysków, które wtryskują paliwo pod bardzo wysokim ciśnieniem (do 2000 bar w systemie common rail Delphi z VGT - technologią zmiennej geometrii w turbosprężarkach).
Ta technologia pozwala spełnić wymogi normy Tier 4i. Jednakże, silniki te są podobno bardzo czułe na jakość paliwa. Z czasem, zgodnie z przewidywaniami, JCB również wprowadzi common rail z DPF, a już w 2015 roku konieczne będzie stosowanie DPF-a w celu spełnienia kolejnych norm.
Porównując, inni producenci, tacy jak New Holland i Cat, stosują DPF w swoich silnikach Tier IV. W przypadku maszyn z DPF, jak np. ładowarki Volvo (norma Stage IIIb/Tier IVi od 2011 roku), filtr wypełnia się po 8-10 godzinach pracy, a następnie uruchamiane jest wypalanie filtra podczas normalnej pracy maszyny, co trwa około 20-40 minut.
Innowacje w komorze silnika i maszynach JCB 435S
JCB nieustannie rozwija swoje maszyny, wprowadzając innowacje mające na celu zwiększenie wydajności, trwałości i komfortu operatora. Przykładem są ładowarki kołowe, takie jak JCB 435S.
Systemy oszczędności paliwa i wydajności
- W maszynach JCB 435S funkcja automatycznego powrotu do wolnych obrotów (Automatic Idle) powoduje powrót silnika do 700 obr/min po 30 sekundach braku aktywności.
- Funkcja Eco Mode ogranicza prędkość silnika do 1800 obr/min dla oszczędności paliwa.
- Standardowo montowana sześciobiegowa skrzynia biegów z blokadą konwertera momentu oznacza możliwość korzystania ze 100% sprawności na każdym biegu.
- Innowacyjne pompy JCB o zmiennej wydajności zasilają czuły na obciążenie blok zaworów, który pobiera moc tylko w razie zapotrzebowania, zapewniając precyzyjną, efektywną kontrolę.
Trwałość i komfort konstrukcji
Maszyny JCB charakteryzują się wysokim stosunkiem mocy do masy i są zbudowane z najlepszych komponentów, takich jak silnik Cummins, skrzynia biegów i osie ZF, pompa Rexroth, co zapewnia ich niezwykłą trwałość. Analiza elementów skończonych i obszerne badania sprzętowe gwarantują doskonałą wytrzymałość konstrukcyjną. Badania w komorze zimna zapewniają sprawność rozruchową do -20°C.
Główny przegub JCB 435S ma wzmocnioną sekcję skrzynkową, mocniejszą niż pojedyncza płyta i sworzeń, wzmocniony sworzeń centralny i przewymiarowaną tuleję oraz dwa łożyska stożkowe na dolnych przegubach skrzynkowych.
Kabina operatora i dostęp do silnika
W ładowarkach kołowych 435S przeprojektowano strukturę ROPS/FOPS. Szerokość słupków A jest taka sama jak z tyłu maszyny, co powiększa wnętrze kabiny i panoramiczną przednią szybę. W kabinie znajdują się dwa kolorowe ekrany LCD służące do nawigacji po roboczych menu, a jeden z nich może wyświetlać obraz z tylnej kamery. Całkowicie nowy system wentylacji ma dziewięć nawiewów odmgławiających i sześć wentylacyjnych, zapewniając widoczność i komfort operatora w każdej sytuacji. Wszystkie urządzenia sterowania są montowane w siedzeniu, poruszając się wraz z zawieszonym siedzeniem. Dla poprawy widoczności zainstalowano z przodu słupków A lusterka wsteczne. Kabina jest montowana na amortyzatorach, spełnia standardy ROPS/FOPS i chroni przed kurzem dzięki nadciśnieniu.
Dzięki dużej, jednoczęściowej, automatycznie otwieranej masce, dostęp do silnika w nowej ładowarce kołowej JCB 435S jest łatwy, co ułatwia serwisowanie.
Różnice w technologiach Tier 4 - DPF vs. Inne rozwiązania
Dyskusje na temat silników Tier 4 często koncentrują się na technologii redukcji emisji spalin, w szczególności na obecności filtra cząstek stałych (DPF).
- Większość silników Tier 4 Final / Stage IV używa filtrów cząstek stałych (DPF), które są kosztowne i czasochłonne w wymianie. Silniki wyposażone w DPF mogą być narażone na zagrożenie pożarem w związku z dużą ilością ciepła powstającego w trybie regeneracji filtra.
- JCB w niektórych swoich maszynach (np. wariant o mocy 74 KM nowego silnika 430 Dieselmax) stosuje rozwiązania pozbawione DPF, opierające się na wysokociśnieniowym wtrysku paliwa (common rail) i zmiennej geometrii turbosprężarki (VGT), spełniając w ten sposób normę Tier 4i.
- Przyszłość ekologicznych rozwiązań w maszynach budowlanych może leżeć w moczniku (SCR), co jest postrzegane jako bardziej ekologiczne i ekonomiczne rozwiązanie niż DPF, ze względu na brak konieczności częstych i kosztownych wymian filtra.
Warto również pamiętać, że "ekologia" w tym kontekście to często skomplikowane i kosztowne rozwiązania dla użytkownika. Regeneracja DPF, choć ekologiczna z punktu widzenia emisji, pochłania dodatkową dawkę paliwa, co samo w sobie przeczy idei oszczędności.
Przegląd innych producentów silników w maszynach budowlanych
Komora silnika w maszynach budowlanych może skrywać jednostki napędowe od różnych renomowanych producentów, a każda z nich ma swoje unikalne cechy.
Silniki JCB (Dieselmax i Ecomax)

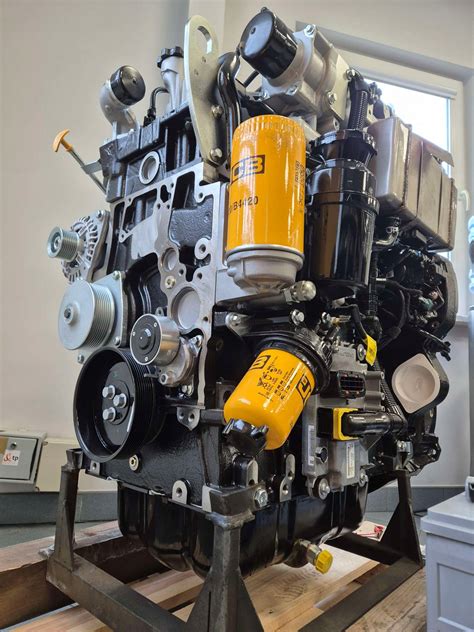

Silniki JCB, takie jak Dieselmax i Ecomax, są sercem wielu maszyn budowlanych tej marki, zapewniając niezbędną moc i wydajność. Zostały zaprojektowane z myślą o wysokiej mocy, optymalnej wydajności paliwowej, niskiej emisji spalin (spełniając normy takie jak Stage V i Tier 4 Final) oraz niezawodności i łatwości serwisowania.
- JCB Dieselmax Tier 2 i Tier 3: Wersje te wprowadziły zaawansowane technologie w celu redukcji emisji tlenków azotu (NOx) i cząstek stałych (PM) poprzez ulepszone systemy wtrysku paliwa i kontrolę spalania.
- JCB Ecomax: Nowoczesna jednostka wykorzystująca innowacyjny system spalania, technologię common rail i precyzyjny wtrysk paliwa, co przekłada się na niskie zużycie paliwa oraz wysoką moc i moment obrotowy.
Silniki Perkins
Silniki Perkins to synonim niezawodności i wydajności. Model Perkins 404D-22 to kompaktowy, czterocylindrowy silnik diesla o pojemności 2,2 litra, dostarczający moc od 34,7 kW do 45,6 kW. Charakteryzuje się ekonomią paliwową, spełnianiem norm emisji Stage IIIB/Tier 4i oraz wysoką trwałością. Jest wykorzystywany w koparkach, ładowarkach i agregatach prądotwórczych.
Silniki Isuzu
Silniki Isuzu są cenione za niezawodność, wydajność i innowacyjność. Model Isuzu 4HK1 Tier 3 to czterocylindrowy, turbodoładowany silnik diesla o pojemności 5,2 litra, dostarczający moc od 110 kW do 129 kW. Został zaprojektowany z myślą o maksymalizacji efektywności paliwowej oraz jest znany z wytrzymałości i długowieczności, znajdując zastosowanie w szerokiej gamie maszyn budowlanych.
Silniki CAT (Caterpillar)
Silniki CAT to sprawdzone jednostki napędowe wykorzystywane w maszynach budowlanych, drogowych i przemysłowych. Charakteryzują się wysoką kulturą pracy, dużym momentem obrotowym i długą żywotnością.
- CAT 3044, 3054, 3066: Stosowane głównie w koparkach, ładowarkach i koparko-ładowarkach.
- C3.3, C4.4, C6.6, C7.1: Nowocześniejsze jednostki spełniające normy emisji spalin, wykorzystywane w nowszych maszynach.
- 3204, 3208, 3304, 3306: Wytrzymałe silniki przemysłowe, często spotykane w starszych koparkach i spycharkach.
