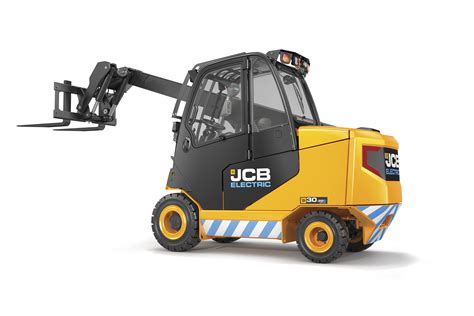

Wózki widłowe teleskopowe JCB TLT, w tym modele takie jak JCB TLT 30D i JCB TLT 35, są niezawodnymi maszynami, ale jak każde złożone urządzenie, mogą napotykać problemy techniczne. Niniejszy artykuł stanowi szczegółowy przewodnik po diagnostyce i rozwiązywaniu typowych usterek, zwłaszcza tych związanych z układami sterowania elektronicznego, takimi jak sterowniki Susmic, oraz czujnikami i okablowaniem.
Częste usterki i objawy w wózkach JCB TLT
Problemy z układem napędowym i wyciekami oleju
Jednym z odnotowanych problemów w JCB TLT 30D był głośny pisk wydobywający się z silnika jazdy koła, który narastał, aż maszyna przestała jeździć. Po sprawdzeniu stanu oleju okazało się, że w jednym kole znajdował się "stary" olej, a w drugim całkowicie go brakowało. Taka sytuacja może wskazywać na potrzebę wymiany uszczelnień silnika jazdy, ponieważ olej musiał w jakiś sposób się wydostać. Ważne jest, aby monitorować poziom i jakość olejów w układzie napędowym, aby zapobiec poważniejszym awariom.
Awarie związane z układem hamulcowym i sterowaniem jazdą
W przypadku wózka widłowego JCB TLT 35 zaobserwowano, że po wciśnięciu pedału hamulca do oporu maszyna gwałtownie szarpie w tył. Diagnostyka wykazała, że sterownik Susmic wysyłał pojedynczy impuls do obu cewek jazdy, przy czym impuls do tylnej cewki był mocniejszy, co powodowało szarpanie w tył. Po odpięciu tylnej cewki maszyna szarpała w przód. Mimo braku zwarć i odłączeniu przewodów związanych z wyborem kierunku jazdy od Susmica, usterka nadal występowała, co sugerowało problem z samym sterownikiem. Zaleca się w takiej sytuacji przetrzepanie maszyny komputerem diagnostycznym przed ingerencją w sterownik, ponieważ przyczyną może być np. rozkalibrowany czujnik pedału hamulca.
Szczegółowa diagnostyka problemów z jazdą w JCB TLT 30D (model 2005)
Opisany przypadek dotyczy JCB TLT 30D 4x4 z 2005 roku z silnikiem Perkins. Po niewielkim pożarze instalacji elektrycznej, która została naprawiona i sprawdzona, wózek odpalał i działało podnoszenie, ale nie było możliwości jazdy ani do przodu, ani do tyłu.
Wstępne sprawdzenia i testy
Przeprowadzono szereg kontroli diagnostycznych:
- Sprawdzono i uzupełniono poziom oleju hydraulicznego.
- Wyciągnięto elektrozawory jazdy przód/tył i przetestowano je fizycznie - działały poprawnie.
- Sprawdzono wiązkę przewodów od komputera do zaworów - okazała się sprawna.
- Zweryfikowano wiązkę i czujnik prędkości obrotowej - oba elementy były w porządku.
- Sterownik od jazdy nie sygnalizował żadnych błędów.
- Sprawdzono przełącznik jazdy w kierownicy - był sprawny i przełączał przekaźnik.
- Przekaźniki jazdy zostały sprawdzone.
- Zmierzono opór na cewkach elektrozaworów, który wynosił około 5,5 oma, co jest wartością prawidłową.
- Po wypięciu wtyczki i pomiarze napięcia na elektrozaworach jazdy stwierdzono brak napięcia.
Rola i diagnostyka sterowników Susmic
W maszynie znajdują się dwa sterowniki Susmic. Ten umieszczony w kabinie po prawej stronie operatora nie wyświetlał błędów dotyczących jazdy, jedynie błąd braku widoczności prędkości obrotowej, gdy silnik nie pracował, co jest uznawane za normalne zachowanie. Drugi sterownik Susmic, który kontroluje uślizgi, sygnalizował błąd czujnika skrętu na belce, co było zgodne ze stanem faktycznym, gdyż czujnik ten fizycznie brakował.
Rozwiązanie problemu: Usterka połączenia czujnika hamulca

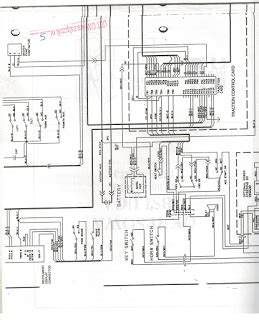

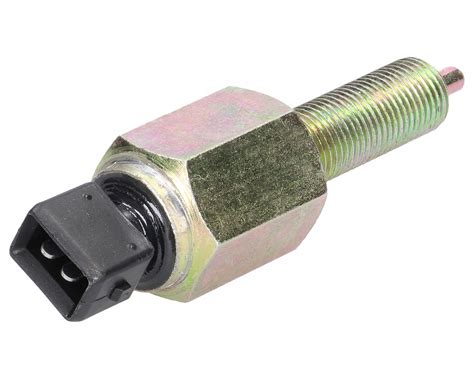

Ostatecznie okazało się, że przyczyną braku jazdy była prosta usterka: wadliwe połączenie wtyczki sensora położenia pedału hamulca. Przewody w tym miejscu były ciasno ułożone i narażone na wiatr, co prowadziło do niestabilnego styku. Po wymianie wtyczki i przedłużeniu przewodów, maszyna zaczęła działać poprawnie. Ten przypadek podkreśla znaczenie dokładnego sprawdzania nawet najmniejszych elementów okablowania i połączeń.
Diagnostyka czujnika prędkości w JCB TLT 30D (model 2007)

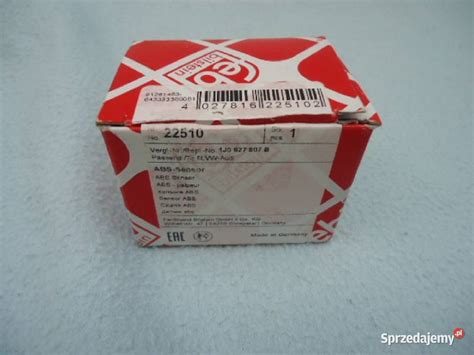

Inny problem z JCB TLT 30D 4x4 (model 2007 r.) dotyczył braku jazdy, mimo że silnik odpalał, a wysuw ramienia i pozostałe funkcje działały. Głównym podejrzanym był czujnik prędkości na pompie Danfoss KPPG15408, współpracujący ze sterownikiem S1 X-11 G2 AMP K196C, zwłaszcza gdy pikał kod błędu wskazujący na czujnik.
Metody sprawdzania czujnika prędkości
Sprawdzenie bez demontażu (oscyloskopem)
Najlepszą metodą sprawdzenia czujnika prędkości bez jego demontażu jest użycie oscyloskopu. Należy podłączyć sondę pod przewód sygnałowy, a krótki kabelek z krokodylkiem pod masę. Po odpaleniu wózka, na oscylogramie powinien być widoczny sygnał prostokątny, który ustaje po zgaszeniu silnika. Należy ustawić próbkowanie na 5 V.
Testowanie czujnika wału korbowego oscyloskopem za pomocą uScope
Sprawdzenie po demontażu (miernikiem)
Jeśli nie ma dostępu do oscyloskopu, czujnik należy wykręcić. Przed demontażem ważne jest zmierzenie, jak głęboko czujnik wystaje, aby wkręcić go później na tę samą wysokość i uniknąć uszkodzenia. Po zdemontowaniu, nie odłączając go od wiązki wózka, należy wykonać następujące pomiary miernikiem:
- Przyłożyć czujnik do czegoś metalowego.
- Przyłożyć sondy miernika między przewód sygnałowy (zazwyczaj środkowy) a masę. Powinno być widoczne napięcie zbliżone do napięcia zasilającego.
- Podnieść czujnik tak, aby "nie widział metalu". W tym momencie napięcie między przewodem sygnałowym a masą powinno spaść do 0 V.
W jednym przypadku, po przekręceniu stacyjki (zapłon), na czerwony przewód czujnika szło 4,88 V. Po odpaleniu silnika błąd nadal występował, a napięcie spadało do 2,54 V, co sugerowało problem.
Weryfikacja okablowania
Zawsze należy dokładnie sprawdzić przewody od wtyczki czujnika aż do sterownika. Możliwe, że któryś przewód jest uszkodzony lub pęknięty. Przykładowo, czarny przewód (minus, nr 416) powinien prowadzić do sterownika na pin nr 1. Ważne jest, aby sprawdzić ciągłość i jakość połączeń, w tym sygnału aż po sam sterownik. Zdarza się, że problem leży w samej wiązce czujnika, a nie w samym czujniku. Niestabilne, skaczące napięcie na czujniku jest również sygnałem ostrzegawczym.
Jeśli czujnik obrotów zostanie odłączony od instalacji Teletrucka, na odpalonym silniku napięcie na zasilaniu czujnika powinno wynosić między 4,7 V a 5 V.
Sygnały z czujnika a sterownik
Problem z niestabilnym działaniem (raz jedzie, raz nie) i kodem błędu "--.--.", migającym na sterowniku obok prawej nogi operatora, często wskazuje na wadliwy sygnał z czujnika hamulców, brak dobrego zasilania (5 V) lub załamany przewód. Jeśli maszyna jeździ po pewnym czasie postoju, warto szukać załamanego przewodu między sterownikiem a kabiną. Należy zwrócić uwagę na dużą okrągłą wtyczkę i sprawdzić, czy wszystkie piny przewodzą. Problem z rezystancją (np. 8,5 oma) na przewodzie do ramy, zamiast czystej masy (0,04 oma), może wskazywać na przetarty przewód.
Podsumowanie i zalecenia
Problemy z wózkami JCB TLT, szczególnie te dotyczące układów jazdy i hamowania, często mają podłoże w złożonej sieci czujników, okablowania i sterowników elektronicznych, takich jak Susmic. Kluczowe jest systematyczne podejście do diagnostyki, zaczynając od najprostszych elementów, takich jak poziom olejów i stan połączeń elektrycznych, a kończąc na zaawansowanych pomiarach z użyciem oscyloskopu i diagnostyki komputerowej.
W przypadku wszelkich problemów z jazdą, szczególnie po ingerencjach w instalację elektryczną, należy zwrócić uwagę na:
- Stan i ciągłość okablowania, zwłaszcza w miejscach narażonych na uszkodzenia mechaniczne i warunki atmosferyczne (np. wtyczki sensora pedału hamulca).
- Poprawne działanie i zasilanie czujników (np. czujnik prędkości, czujnik hamulca).
- Testowanie elektrozaworów i przekaźników.
- Odczytywanie błędów ze sterowników Susmic, pamiętając o ich specyficznych wskazaniach.
Dokładna weryfikacja wszystkich tych elementów pozwoli na skuteczne zlokalizowanie i usunięcie usterki, zapewniając bezpieczną i efektywną pracę maszyny.
