JCB Układ Przeniesienia Napędu: Budowa, Działanie i Serwis

Ładowarki i inne maszyny budowlane marki JCB są cenione za swoją wydajność i innowacyjne rozwiązania techniczne. Jednym z kluczowych elementów zapewniających ich efektywność i trwałość jest zaawansowany układ przeniesienia napędu. Konstrukcja tych systemów jest zróżnicowana i dopasowana do specyfiki pracy poszczególnych typów maszyn, od ładowarek teleskopowych po koparko-ładowarki i koparki.

Różnorodność układów przeniesienia napędu w maszynach JCB

Inżynierowie JCB stosują różne rozwiązania w zależności od przeznaczenia maszyny, aby zapewnić optymalną siłę, precyzję i komfort pracy w wymagających warunkach.

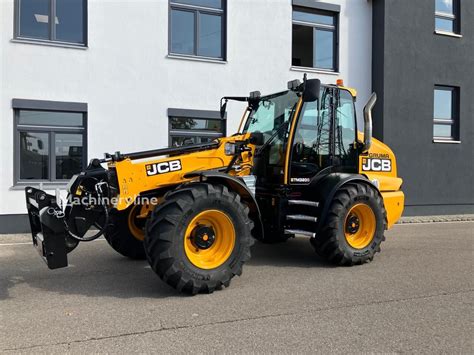

Ładowarki Teleskopowe z Przegubową Konstrukcją - przykład JCB TM 320S Agri

Ładowarkę JCB TM 320S Agri wyróżnia mało popularna w naszym kraju konstrukcja. Łączy ona zalety zwinności ładowarki przegubowej oraz możliwości załadowcze ładowarki teleskopowej. Inżynierowie JCB konstruując modele TM zastosowali układ przeniesienia napędu, który ma 8 biegów i możliwość blokowania konwertera momentu obrotowego. Takie rozwiązanie bardzo dobrze sprawdza się tam, gdzie potrzebna jest duża siła pchania, na przykład przy napełnianiu silosów sieczką z trawy lub kukurydzy.

Ramię teleskopowe TM 320S Agri w zupełności wystarcza do typowych w gospodarstwach prac załadunkowych. Masa dostarczonej do testu ładowarki bez osprzętu wynosi 8280 kg, wysokość podnoszenia 5,4 m w punkcie obrotu osprzętu, a udźwig 3,2 t. Pod maską pracuje znany silnik JCB o pojemności 4,8 l. W maszynie TM 320S Agri pracuje jednostka napędowa o mocy 110 kW/150 KM (w modelu TM 320 moc wynosi 97 kW/132 KM).

Warto zaznaczyć, że początek pracy maszyną przegubową podczas typowych prac przeładunkowych w magazynie płaskim może być dla nowego użytkownika kłopotliwy. Skręty najlepiej wykonywać powolnym i jednostajnym ruchem kierownicy, wtedy unika się szarpnięć na przegubie i szybkich ruchów mocno wysuniętej do przodu łyżki. Wsiadając do takiej maszyny, trzeba pozbyć się nawyków z typowej teleskopówki i przestawić się na inny tryb pracy. Po przepracowaniu niemal 50 godzin odczucia z pierwszego kontaktu z maszyną przestają być zauważalne, co pozwala skupić się na najważniejszych zaletach tej konstrukcji, czyli wzorowej widoczności na osprzęt i bardzo wygodnym załadunku.

Thematic photo of a JCB TM 320S Agri loader working in a field or agricultural setting.

Układy napędowe w koparkach i koparko-ładowarkach

W kontekście maszyn budowlanych JCB często pojawia się pytanie o rodzaje układów przeniesienia napędu. Istnieją dwa główne typy:

  • W koparko-ładowarkach (np. JCB 3CX) stosowany jest zazwyczaj napęd hydrokinetyczny.
  • W koparkach kołowych i gąsienicowych (wyłącznie koparkach) dominuje napęd hydrostatyczny.

Pytanie egzaminacyjne o działanie napędu w koparce przy uruchomieniu silnika i zamiarze jazdy, może odnosić się do konkretnego typu maszyny. W przypadku koparko-ładowarek z napędem hydrokinetycznym, przeniesienie napędu obejmuje silnik, sprzęgło, pompę, rozdzielacz, kolumnę obrotu, hydromotory w zwolnicach lub siłowniki w osprzęcie roboczym. W koparkach kołowych dochodzi jeszcze układ kierowniczy z siłownikami, skrzynia biegów, przekładnia główna i mechanizm różnicowy.

Obsługa i eksploatacja maszyn JCB z napędem hydrokinetycznym

Prawidłowa obsługa jest kluczowa dla długiej żywotności układu przeniesienia napędu, zwłaszcza w maszynach ze sprzęgłem hydrokinetycznym. Przykładem jest ładowarka JCB 526s 2004r. ze skrzynią 4-biegową mechaniczną, gdzie technika jazdy ma znaczący wpływ na kondycję podzespołów.

W maszynach tego typu masz zazwyczaj sprzęgło hydrokinetyczne. Pod nogami masz pedał gazu i hamulec. Zdejmujesz nogę z gazu i wciskasz hamulec jedną i tą samą nogą, tak jak w autach ze skrzyniami automatycznymi. Najlepiej jest zapomnieć w ładowarce, że masz lewą nogę, ponieważ użycie jej do sprzęgła może prowadzić do nieprawidłowej eksploatacji.

W nowszych maszynach istnieje przycisk "sprzęgła" w dżojstiku, który używa się w sytuacjach, gdy trzeba jednocześnie naciskać hamulec i gaz w celu uzyskania szybszego działania hydrauliki. Jeśli nie zostanie on wciśnięty w takiej sytuacji, może to prowadzić do przeciążania sprzęgła hydrokinetycznego i pompy jazdy oraz przegrzewania oleju tego układu. W starszych maszynach, gdzie nie ma tego przycisku, aby osiągnąć podobny efekt, trzeba najpierw przestawić dźwignię rewersu w położenie neutralne. Nieprawidłowa jazda, polegająca na jednoczesnym wciskaniu hamulca i gazu bez użycia funkcji sprzęgła, może szybko doprowadzić do kosztownego remontu skrzyni.

Jak prowadzić ładowarkę teleskopową JCB

Anatomia mostu napędowego w koparko-ładowarkach JCB (na przykładzie 3CX)

Most napędowy w koparko-ładowarce JCB 3CX czy CAT 428 to jeden z najbardziej skomplikowanych i najciężej pracujących podzespołów. To zaawansowany system mechaniczny, który musi jednocześnie pełnić trzy kluczowe funkcje: dźwigać cały ciężar tylnej części maszyny wraz z ramieniem koparkowym, przenosić potężny moment obrotowy ze skrzyni biegów na koła oraz (w przypadku mostu skrętnego) umożliwiać skręcanie.

Awaria któregokolwiek z jego wewnętrznych komponentów - czy to mechanizmu różnicowego, czy zwolnicy planetarnej - jest kosztowna i unieruchamia maszynę.

Budowa mostu napędowego

Most napędowy składa się z centralnej obudowy (tzw. „główki”) oraz dwóch bocznych „pochw”, w których obracają się półosie. W centralnej części mostu („główce”) dzieje się cała magia rozdziału napędu.

1. Przekładnia główna (wałek ataku i koło talerzowe)

  • Działanie: Napęd z wału napędowego trafia na wałek ataku (małe koło zębate o stożkowym, hipoidalnym kształcie). Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej, dużej redukcji prędkości obrotowej (a tym samym zwiększenia momentu obrotowego).
  • Objawy awarii: Głośne „wycie” lub „huczenie” z mostu, nasilające się wraz z prędkością jazdy.
  • Przyczyny awarii: Najczęściej jest to zużycie łożysk wałka ataku (powodujące luz i zmianę geometrii zazębienia) lub praca na starym, zanieczyszczonym oleju mostowym. Niewłaściwy olej (np. bez odpowiednich dodatków EP) również przyczynia się do uszkodzeń.

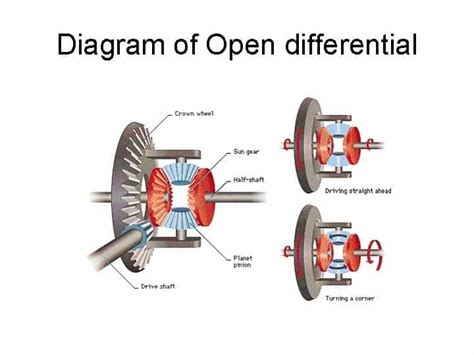

2. Mechanizm różnicowy (dyferencjał)

Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego.

  • Cel: Kiedy maszyna skręca, koło po wewnętrznej stronie zakrętu pokonuje krótszą drogę niż koło po zewnętrznej, więc musi obracać się wolniej. Gdyby oba koła były połączone na sztywno, jedno z nich musiałoby się ślizgać, co prowadziłoby do niszczenia opon i potężnych naprężeń w moście. Dyferencjał to mechanizm, który na to pozwala.
  • Działanie: Wewnątrz kosza (obudowy) znajdują się małe koła zębate, tzw. satelity. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią.
  • Problem z dyferencjałem: Jego wadą jest to, że moment obrotowy zawsze „ucieka” tam, gdzie ma lżej. Jeśli jedno koło (np. lewe) wpadnie w głębokie błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony. Będzie się ono bezradnie kręcić, podczas gdy prawe koło, stojące na twardym gruncie, pozostanie w miejscu. Maszyna utknie.
  • Rozwiązanie - blokada mechanizmu różnicowego:
    • Blokada 100%: Uruchamiana przez operatora (pedał lub przycisk), mechanicznie „spina” oba koła koronowe, sprawiając, że obracają się z identyczną prędkością.
    • Mechanizm o Ograniczonym Poślizgu (LSD - Limited Slip Differential): Działa automatycznie. Mechanizmy LSD z tarczkami ciernymi wymagają specjalnego oleju (jak JCB Axle Oil HP Plus - HPD), który zawiera modyfikatory tarcia.
  • Objawy awarii: Głośne, metaliczne stuki i zgrzyty podczas skręcania. Problemy z załączeniem blokady lub jej „trzymanie” na zakrętach.
  • Przyczyny awarii: Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów. Dzieje się tak często z powodu pracy na oponach o różnym stopniu zużycia (co wymusza na dyferencjale ciągłą pracę) lub przez gwałtowne „strzały” ze sprzęgła przy włączonej blokadzie.
Infographic or diagram of a differential mechanism with and without a lock, showing power distribution.

3. Półosie napędowe

Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół.

  • Działanie: To długie, stalowe wały biegnące wewnątrz pochw mostu. Ich zadaniem jest przeniesienie napędu (wysokiej prędkości obrotowej, ale jeszcze stosunkowo niskiego momentu) z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście.
  • Anatomia awarii: Półoś jest zaprojektowana jako „bezpiecznik” w układzie.
  • Przyczyny awarii: Najczęściej jest to gwałtowne obciążenie udarowe (np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie), prowadzące do jej ukręcenia.

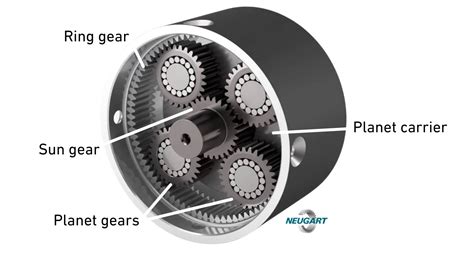

4. Zwolnica planetarna (przekładnia planetarna)

Zwolnica planetarna jest kluczowym i najbardziej genialnym elementem mostu napędowego w ciężkiej maszynie. Gdyby napęd z dyferencjału trafiał bezpośrednio na koło, cała redukcja prędkości i zwielokrotnienie momentu obrotowego musiałoby odbywać się w skrzyni biegów i przekładni głównej. Aby przenieść tak gigantyczny moment obrotowy (potrzebny do pchania urobku), półosie musiałyby być niezwykle grube i ciężkie, podobnie jak cały mechanizm różnicowy.

  • Rozwiązanie: Inżynierowie przenieśli ostatni etap redukcji prędkości (i zwielokrotnienia siły) na sam koniec układu - do piasty koła.
  • Działanie:
    1. Półoś (przenosząca dużą prędkość, mały moment) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem).
    2. Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
    3. Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest na stałe przymocowane do obudowy mostu.
    4. Satelity są osadzone w masywnym jarzmie (nośniku), które jest połączone bezpośrednio z piastą koła.
  • Efekt: Półoś obraca „słoneczko” szybko, ale bez dużej siły. Przekładnia planetarna zamienia tę szybką rotację na bardzo wolny, ale potężny obrót jarzma (a więc i koła).
  • Objawy awarii: Głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem. Gwałtowny wzrost temperatury w piaście.
  • Przyczyny awarii:
    1. Awaria oleju: Zwolnica jest zamkniętym układem smarowanym tym samym olejem co dyferencjał. Najczęstszą przyczyną awarii jest wyciek oleju przez zużyte uszczelnienie piasty (uszczelnienie czołowe / duo-cone, np. uszczelniacz Viton).
    2. Awaria łożysk: Uszkodzenie łożysk prowadzi do utraty osiowości satelitów.
    3. Zniszczenie kół zębatych: Gdy łożyska ulegną zniszczeniu, satelity tracą osiowość. Zaczynają pracować pod kątem, ich zęby nie zazębiają się prawidłowo. Dochodzi do powstawania wżerów (pittingu), a w końcu do wyłamania zębów satelitów, koła słonecznego lub koła koronowego.
Detailed diagram or cutaway view of a planetary gear reduction (zwolnica planetarna) in a wheel hub.

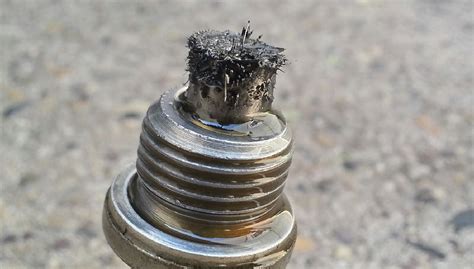

Diagnostyka mostu napędowego przez analizę oleju

Most napędowy jest układem zamkniętym, smarowanym jednym olejem (zazwyczaj tym samym co skrzynia biegów lub oddzielnym olejem mostowym). Stan tego oleju to najlepsze narzędzie diagnostyczne, jakie posiadamy. Przy każdej wymianie oleju w moście, korek spustowy (który jest zazwyczaj magnetyczny) należy dokładnie obejrzeć.

  • „Szary Pył” lub „Jeżyk”: Niewielka ilość drobniutkiego, stalowego pyłu, który tworzy na magnesie „jeżyka”, jest objawem normalnego zużycia elementów.
  • Błyszczące, Srebrne Płatki (jak brokat): Bardzo zły znak. To resztki zniszczonych łożysk (np. łożysk wałka ataku lub łożysk stożkowych w zwolnicy).
  • Duże Kawałki Stali: Awaria katastrofalna. To fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów.
  • Ciemny, Czarny Szlam (jak pasta): To nie są opiłki metalowe. Wskazuje na degradację oleju, spowodowaną wysoką temperaturą, przeciążeniem lub zanieczyszczeniem (np. wodą).

Inne czynniki prowadzące do awarii mostu napędowego to:

  • Praca na niskim poziomie oleju: Spowodowana wyciekami.
  • Różne rozmiary opon: Montaż opon o różnym stopniu zużycia (lub, co gorsza, o innym rozmiarze) na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost, co przyspiesza jego zużycie.
Photo of a magnetic drain plug with metallic debris, illustrating diagnostic indicators.

Najczęściej zadawane pytania dotyczące układów przeniesienia napędu JCB

  1. Moja maszyna „głośno wyje” podczas jazdy. Co to jest? Najprawdopodobniej jest to objaw zużycia łożysk wałka ataku lub pracy na starym/niewłaściwym oleju w przekładni głównej mostu.
  2. Podczas skręcania słyszę głośne stuki i szarpnięcia z tylnego mostu. Co to jest? Jeśli masz most z blokadą LSD, jest to klasyczny objaw zużycia oleju lub zalania go niewłaściwym olejem (bez dodatków LSD). Tarczki „sklejają się” i szarpią. Może to również wskazywać na uszkodzenie mechanizmu różnicowego.
  3. Straciłem napęd na jedno koło, słyszałem głośny „strzał”. Co się stało? Na 99% jest to ukręcona półoś napędowa.
  4. Czy mogę mieszać oleje przekładniowe różnych producentów? Nie jest to zalecane. Mimo że mają tę samą klasę (np. GL-5), mogą mieć różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne. Zawsze stosuj olej zgodny ze specyfikacją producenta JCB.
  5. Czy olej w moście trzeba wymieniać, skoro to układ zamknięty? Tak. Olej zużywa się chemicznie (traci właściwości EP), a także gromadzi zanieczyszczenia (opiłki, woda z kondensacji). Regularna wymiana oleju jest kluczowa dla żywotności mostu.

Kluczowe podzespoły i części zamienne do układu napędowego JCB

Most napędowy to skomplikowany system. Regularna kontrola oleju i stosowanie płynów o właściwej specyfikacji to najtańsze ubezpieczenie przed kosztownym remontem. Jeśli jednak doszło do awarii, w naszej ofercie znajdziesz kluczowe komponenty niezbędne do efektywnego przenoszenia mocy w układzie napędowym w maszynach budowlanych JCB. Oferujemy między innymi rozruszniki, które są odpowiedzialne za uruchamianie silnika maszyny, oraz pedały gąsienicy, umożliwiające precyzyjne sterowanie ruchem maszyny. Ponadto znajdziesz u nas krzyżaki wału napędowego, które są kluczowe w przenoszeniu mocy z silnika do kół lub gąsienic. Wałki napędowe to kolejne istotne elementy, które przenoszą siłę napędową bezpośrednio do części roboczych maszyny - każdy z nich doskonale uzupełni układ napędowy do maszyn budowlanych JCB. W ofercie są także pełna gama części do naprawy mostów napędowych - od wałków ataku i kół talerzowych, przez kompletne mechanizmy różnicowe, satelity, aż po zestawy naprawcze zwolnic planetarnych. Pamiętaj też o ochronie układu hamulcowego dzięki filtrom REDX i uszczelnieniom VICORTEX.
