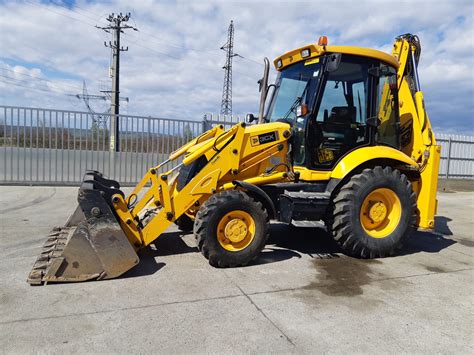

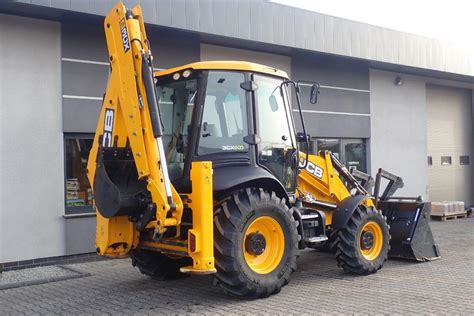

Koparko-ładowarka JCB 3CX to wszechstronna maszyna budowlana, ceniona za swoją niezawodność i efektywność. W niniejszym artykule przedstawiono szczegółową charakterystykę tego modelu, jego zalety, zużycie paliwa oraz maksymalną głębokość kopania. Ponadto, artykuł koncentruje się na typowych problemach i diagnozie skrzyń biegów w maszynach JCB, dostarczając cenne informacje dla użytkowników i serwisantów. Informacje te pomogą w wyborze agregatu do prac budowlanych lub rolniczych, a także w jego prawidłowej eksploatacji i konserwacji.
JCB 3CX: Ogólna Charakterystyka i Dane Techniczne
Warunki Pracy i Konstrukcja
Model JCB 3CX może pracować w temperaturach od -20 do +46 ℃. Układy elektryczne i hydrauliczne są zabezpieczone przed ewentualnymi uszkodzeniami. Nadwozie i główne elementy konstrukcyjne są wykonane z wytrzymałego materiału, dzięki czemu maszyna wytrzymuje duże obciążenia podczas wykonywania prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych. Układ kierowniczy jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Istnieją 2 tryby: skręt dwóch kół - do jazdy po drogach i skręt czterech kół - do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach. Koło kierownicy ma skok 2¾ obrotu od oporu do oporu.
Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala pracownikowi kopać w pobliżu maszyny, oszczędzając w ten sposób paliwo. W przypadku koparko-ładowarek JCB parametry mogą się różnić w zależności od konkretnej wersji lub roku produkcji, dlatego zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej podano ogólne parametry.
Wymiary
- długość konstrukcyjna - 5620 mm;
- całkowita szerokość - 2360 mm;
- wysokość kabiny - 2780 mm;
- całkowita wysokość - 3610 mm;
- minimalny prześwit pod podporą - 370 mm;
- minimalny prześwit pod łyżką - 500 mm.
Parametry Techniczne
- moc robocza - 63 kW / 85 KM;
- masa robocza - 7370 kg;
- maksymalna pojemność łyżki do kopania - 0,3 m³;
- szerokość łyżki do kopania - 60 cm;
- maksymalna pojemność łyżki do ładowania - 1 m³;
- szerokość łyżki do ładowania - 2,23 m;
- kąt obrotu łyżki - 201°;
- maksymalna głębokość kopania - 4,24 m;
- maksymalna prędkość - 37 km/h;
- maksymalna pojemność koparko-ładowarki JCB 3CX - 1850 kg;
- maksymalna wysokość podnoszenia ładunku - 3,23 m;
- pojemność zbiornika - 143 l;
- podwozie - z napędem na wszystkie koła;
- skrzynia biegów - mechaniczna/półautomatyczna.
Zużycie Paliwa i Funkcje Eco
Koparko-ładowarka JCB 3CX charakteryzuje się zużyciem paliwa na poziomie około 8 litrów na godzinę. Agregat posiada specjalne funkcje mające na celu optymalizację zużycia paliwa i zwiększenie wydajności:
- EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
- EcoLoad: Ta funkcja umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego i znacznie zmniejsza zużycie paliwa.
- EcoDig: Obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie, zwiększając wydajność agregatu i zmniejszając zużycie paliwa podczas kopania o 15%.
Osprzęt Szybkowymienny
Do tej koparko-ładowarki dostępnych jest również wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy i frezy. Uniwersalna łyżka szczękowa „6 w 1” pozwala na kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.
Inne przydatne funkcje obejmują:
- PowerSlide: Specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
- SRS (Smooth Ride System): Kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
Silnik JCB 3CX
Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami i pojemnością 4 litrów. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach, co minimalizuje zużycie paliwa przy zachowaniu wysokiej wydajności.
W instalacji wbudowany jest filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty, zmniejszając koszty konserwacji. Filtr powietrza posiada również system automatycznego czyszczenia.
Dodatkowo, silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Posiada skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa.
Kolejna nowa funkcja - Torque Lock - pozwala zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%. Codzienna kontrola, konserwacja lub naprawa nie sprawiają trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów.
Instalacja Elektryczna JCB 3CX
Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., który prawie nie wymaga konserwacji, generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory, oraz 2 tylne światła.
Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

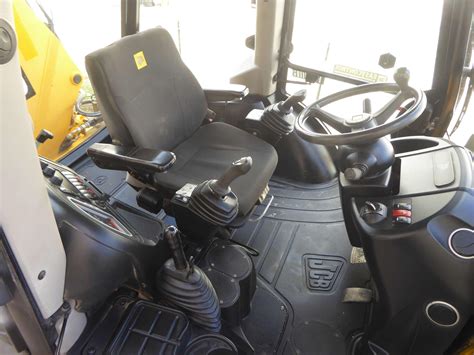

Kabina Operatora JCB 3CX
Dzięki kompaktowej budowie silnika i niewielkiej masce kabina ma doskonałą widoczność. Drzwi otwierają się z obu stron, więc operator nie musi dodatkowo obchodzić maszynę. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.
W kabinie znajduje się ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna zapewnia, że poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.
Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
Główne Modyfikacje Koparko-ładowarki JCB 3CX
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwościami montażu osprzętu:
- 3CX: Standardowy model ze stałą ramieniem.
- 3CX Sitemaster: Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania koparko-ładowarki JCB 3CX do 5,5 m.
- 3CX Contractor: Najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Posiada teleskopowy uchwyt.
- 3CX Super: Zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
- Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.

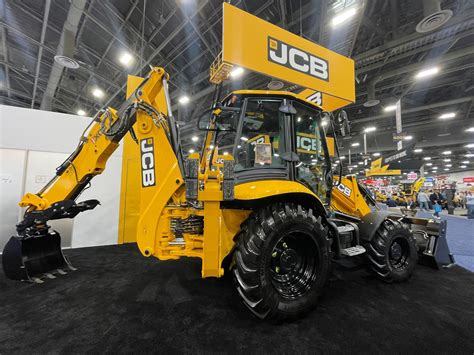

Porównanie: JCB 3CX vs. JCB 4CX
Podczas gdy JCB 3CX jest ikoną wszechstronności, model 4CX od zawsze był pozycjonowany jako jego potężniejszy, bardziej wydajny i "poważniejszy" brat. Zaprojektowany z myślą o najcięższych zadaniach i pracy w trudnym terenie, JCB 4CX od lat jest flagowym modelem w gamie koparko-ładowarek brytyjskiego producenta. Najważniejszą i natychmiast rozpoznawalną cechą modelu 4CX są cztery równe, duże koła.
JCB 4CX zawsze był wyposażany w mocniejsze jednostki napędowe niż standardowy 3CX. Podobnie jak w mniejszym modelu, do około 2005 roku były to silniki Perkins, a później zastąpiła je własna, mocniejsza konstrukcja JCB Dieselmax/EcoMax. Model 4CX oferuje również tryb "psi chód" (Crab steer), gdzie obie osie skręcają w tym samym kierunku, co pozwala na precyzyjne manewrowanie maszyną na boki.
Kluczowe Różnice i Aspekty Użytkowania
- JCB 4CX jest zawsze lepszy od 3CX? Nie zawsze. Jeśli prace wykonywane są głównie w mieście, na utwardzonym terenie i wymagana jest maksymalna zwinność przy pracy tyłem (np. przy murach), klasyczny 3CX z przesuwem bocznym może być lepszym wyborem.
- Części z 3CX pasują do 4CX? Wiele części silnikowych (zależnie od rocznika) i niektóre elementy wyposażenia kabiny są takie same.
- JCB 4CX jest droższy w utrzymaniu? Tak, ze względu na bardziej skomplikowany układ napędowy i większe opony, koszty eksploatacji mogą być nieco wyższe.
Problemy i Diagnostyka Skrzyni Biegów JCB
Skrzynia biegów jest jednym z kluczowych podzespołów w maszynach budowlanych, takich jak koparki marki JCB. Niestety, skrzynie biegów JCB mogą być narażone na różne usterki i awarie, które prowadzą do poważnych problemów i kosztownych napraw. Wiele użytkowników maszyn JCB boryka się z problemami dotyczącymi sterowania biegami, szczególnie w przypadku modeli z hydraulicznym lub elektrohydraulicznym sterowaniem.
Sterowanie Biegami i Elektrozawory
Jednym z częstych pytań jest identyfikacja przekaźników odpowiedzialnych za włączanie konkretnych biegów, jak na przykład 2. i 4. bieg. Warto zaznaczyć, że nie zawsze przekaźniki bezpośrednio "włączają" biegi. Często ich zadaniem jest sterowanie elektrozaworami (cewkami), które następnie kierują przepływ oleju hydraulicznego, aktywując odpowiednie sprzęgła lub hamulce w skrzyni biegów. Zrozumienie tej zależności jest kluczowe przy diagnozowaniu usterek.

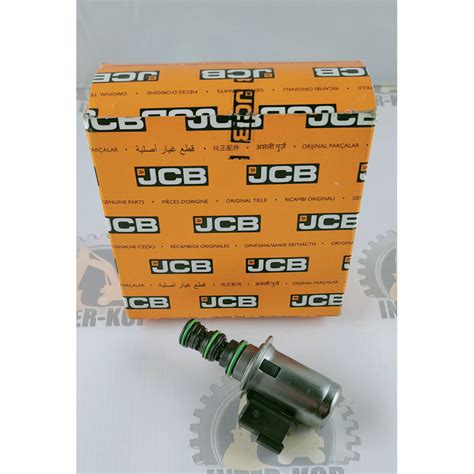

Skrzynie biegów w maszynach JCB, zwłaszcza te sterowane elektrohydraulicznie, posiadają zestawy elektrozaworów (cewek). Są one zazwyczaj zlokalizowane od strony zbiornika paliwa i mogą występować jako pojedyncze elektrozawory lub w formie podwójnych bloków, często o zielonym kolorze. W przypadku skrzyń automatycznych, takich jak te z systemem Powershift Controller, kluczowe jest prawidłowe podłączenie i działanie tych cewek. Na przykład, w skrzyniach z 5 cewkami i 4 biegami, jedna z cewek dolnych, środkowa, często steruje sprzęgłami wału głównego (mainshaft) i pomocniczego (layshaft).
Znaczenie Dokumentacji Technicznej
Dokumentacja techniczna, schematy elektryczne i instrukcje serwisowe (DTR) są niezwykle pomocne, ale należy pamiętać, że nie zawsze są one wyrocznią. Maszyny mogą występować w różnych odmianach, być sprowadzane z różnych krajów z odmiennymi aplikacjami, a także mogły być wcześniej modyfikowane przez poprzednich użytkowników. Dlatego przy diagnozowaniu problemów ze skrzynią biegów, warto brać pod uwagę nie tylko schematy, ale również faktyczny stan instalacji w danej maszynie. Wyszukiwanie informacji po numerze seryjnym (S/N, Product Identification Number) maszyny może pomóc w znalezieniu bardziej precyzyjnych danych.
Typowe Usterki i Ich Objawy
Użytkownicy zgłaszają różne problemy związane ze skrzyniami biegów JCB:
- Brak zasilania na bezpiecznikach.
- Problemy z odpalaniem (np. ciężkie odpalanie na zimno, niewysterowanie przekaźnika grzałki).
- Niewłaściwe działanie systemu zmiany kierowania (np. stałe świecenie kontrolki kierowania przednimi kołami).
- Problemy z ciśnieniem oleju w skrzyni biegów (np. ciągłe piszczenie o niskim ciśnieniu po wymianie oleju, spadek ciśnienia wraz z nagrzewaniem się oleju).
- Wycieki oleju między skrzynią a silnikiem, nawet po wymianie uszczelnień i pomp.
- Brak mocy, słabe przyspieszenie.
- Problemy z blokowaniem tylnych kół.
Diagnoza Ciśnienia Oleju i Wycieków
W przypadku problemów z ciśnieniem oleju w skrzyni biegów, kluczowe jest jego zmierzenie. Należy sprawdzić, jakie powinno być prawidłowe ciśnienie i ile jest punktów pomiarowych w danym układzie. Po wymianie oleju i filtrów, należy upewnić się, że skrzynia została prawidłowo odpowietrzona. Wycieki oleju między skrzynią biegów a silnikiem mogą być spowodowane różnymi czynnikami, w tym uszkodzonymi uszczelnieniami, pompą transmisyjną, lub nawet nieprawidłowo zamontowanym oringiem pompy transmisyjnej. W niektórych przypadkach, nawet nowe części mogą okazać się wadliwe.
Awarie Synchronizatorów i Układu Hydrostatycznego
Jednym z najczęstszych problemów występujących w skrzyniach biegów JCB jest zużycie i uszkodzenie synchronizatorów. Są one odpowiedzialne za płynne przejście między biegami i umożliwiają łatwe oraz precyzyjne zmiany prędkości. Przy częstym używaniu maszyny synchronizatory mogą ulegać zużyciu, co prowadzi do trudności w przełączaniu biegów i skokowych ruchów w trakcie jazdy. Aby uniknąć tego problemu, ważne jest regularne serwisowanie maszyn budowlanych JCB, w tym skrzyni biegów, wymiana oleju i filtrów.
Innym częstym problemem, z jakim można się spotkać w skrzyniach biegów JCB, jest awaria układu hydrostatycznego. Jest on odpowiedzialny za przekazywanie momentu obrotowego na koła maszyny, co umożliwia jej poruszanie się w różnych kierunkach. W przypadku awarii tego układu mogą wystąpić problemy z ruchem maszyny, spadek wydajności oraz wibracje i hałasy podczas pracy. Jedną z przyczyn takiej usterki jest brak odpowiedniego czyszczenia i konserwacji skrzyni biegów, co może prowadzić do zanieczyszczenia oleju hydraulicznego, zużycia pomp i uszkodzenia innych elementów.
Analiza Problemów z Konkretnymi Biegami (2 i 4)
Często zgłaszane problemy, takie jak brak 2. i 4. biegu do przodu w skrzyniach Powershift (np. w JCB 3CX rocznik 1998), wskazują na potrzebę dogłębnej diagnostyki. Maszyny te zazwyczaj mają 4 biegi do przodu i 4 do tyłu. Biegi załączają po dwie cewki, więc jeśli któraś z nich ulegnie awarii, może to wpłynąć na dwa biegi. W skrzyniach Powershift zazwyczaj są dwa sprzęgła do przodu (forward low i forward high) oraz jedno do tyłu (reverse), a także 2 lub 3 sprzęgła od biegów. Aby maszyna jechała, zawsze muszą zadziałać dwa sprzęgła - to od kierunku/zakresu i to od biegu. Jeśli na skrzyni widoczne są 3 elektrozawory dwustronnego działania (np. cewki 1 i 2 dla zakresu wysokiego/niskiego, 3 i 4 dla I i II biegu, 5 i 6 dla tyłu wysokiego/niskiego), kombinacja 2 zakresów i 2 biegów daje 4 biegi w każdym kierunku. Brak 2. i 4. biegu w przód może wskazywać na problem ze wspólnym elementem, np. cewką 1 lub sprzęgłem, które ona załącza. Warto sprawdzić same cewki, a także całe elektrozawory, ponieważ zanieczyszczenia mogą blokować suwak rozdzielacza. Jeśli po przełożeniu całych elektrozaworów problem nie ustępuje, prawdopodobieństwo uszkodzenia sprzęgła wynosi 99%.
W przypadku, gdy maszyna "ciągnie" chwilę na 2. biegu, gdy jest zimna, a na 4. biegu nic się nie rusza nawet na zimno, objawy są podobne do ślizgającego się sprzęgła. W jednym z udokumentowanych przypadków problemem było zerwanie zgrzewu łączącego kosze ze wałkiem od pompy, co powodowało przelewanie się oleju z jednego kosza na drugi i jednoczesne załączanie dwóch koszy. Taka usterka wymaga specjalistycznego remontu wałka, wstawienia klinów i ponownego zgrzewania.
Problemy z elektroniką i komputerami są również częste w nowszych modelach JCB, wyposażonych w zaawansowaną elektronikę i czujniki sterujące.
Dostępność Części Zamiennych
