Zawór Przelewowy w Układach Hydraulicznych Wózków Widłowych: Funkcja i Zasada Działania

Wózki widłowe to zaawansowane maszyny, które umożliwiają podnoszenie i przemieszczanie ciężkich ładunków w magazynach, fabrykach czy na placach budowy. Układy hydrauliczne stanowią serce wielu z tych maszyn, odpowiadając za przenoszenie energii poprzez ciecz roboczą - najczęściej olej hydrauliczny - pod wysokim ciśnieniem. Aby te urządzenia mogły działać bezawaryjnie, niezbędne jest zapewnienie prawidłowego funkcjonowania kluczowych elementów, takich jak zawór przelewowy. Zrozumienie jego funkcji oraz wpływu na sprzęt jest niezbędnym dopełnieniem wiedzy każdego operatora czy właściciela wózka widłowego.

Co to jest Zawór Przelewowy?

Zawór przelewowy w wózku widłowym to kluczowy element układu hydraulicznego, który ma za zadanie kontrolowanie nadmiaru ciśnienia w systemie. Jest on nazywany także zaworem przeciążeniowym. Działa on jak swoisty „bezpiecznik” lub „strażak” - gdy ciśnienie w systemie przekroczy wartość ustawioną (tzw. ciśnienie nastawy), zawór otwiera się, umożliwiając przepływ oleju z przewodu tłocznego z powrotem do zbiornika. Chroni on w ten sposób komponenty przed uszkodzeniem w przypadku nadmiernego wzrostu ciśnienia.

Funkcja Zaworu Przelewowego

Główną funkcją zaworu przelewowego jest redukowanie maksymalnego ciśnienia w instalacji, aby nie dopuścić do awarii. Zawór ten działa jako zabezpieczenie przed uszkodzeniem innych części układu hydraulicznego w przypadku zbyt wysokiego ciśnienia. Odpowiada on za utrzymanie równowagi ciśnień w układzie hydraulicznym, co przekłada się na bezpieczeństwo i efektywność operacji. Dzięki zaworowi przelewowemu wózek widłowy może bezpiecznie podnosić i opuszczać ładunki, utrzymując odpowiednie ciśnienie w układzie, zapewniając płynne sterowanie i stabilne działanie oraz minimalizując ryzyko awarii.

Budowa i Zasada Działania Zaworu Przelewowego

Elementy Konstrukcyjne

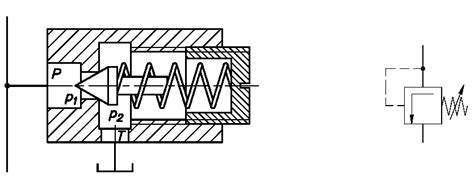

Podstawowa konstrukcja zaworu przelewowego opiera się na kilku kluczowych elementach:

• Korpus - wytrzymała obudowa wykonana zazwyczaj ze stali lub żeliwa, odporna na wysokie ciśnienia.
• Tłok i sprężyna (lub grzybek i sprężyna) - stanowią mechanizm regulujący. Tłok/grzybek reaguje na zmiany ciśnienia, a sprężyna przeciwdziała jego ruchowi.

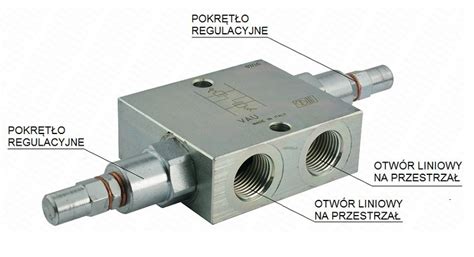

• Śruba lub pokrętło regulacyjne - pozwala ustawić wartość ciśnienia otwarcia zaworu poprzez zmianę napięcia sprężyny. W praktyce kluczową rolę odgrywa precyzyjna regulacja ciśnienia otwarcia, realizowana za pomocą śruby regulacyjnej.

Jak Działa Zawór?

Zasada działania zaworu przelewowego jest relatywnie prosta i opiera się na równowadze sił między ciśnieniem oleju a napięciem sprężyny. Mechanizm działania zaworu przelewowego w wózkach widłowych jest prosty, ale niezwykle istotny. Kiedy zastanawiasz się, dlaczego warto zwrócić uwagę na tego rodzaju przepływ, pomyśl o tym, jak ciężko pracuje Twój wózek widłowy.

1. Gdy ciśnienie płynu hydraulicznego w układzie jest niższe niż wartość ustawiona na hydraulicznym zaworze przelewowym, sprężyna utrzymuje tłoczek (lub grzybek) w pozycji zamkniętej. Pozwala to medium przepływać w układzie bez przelewu przez zawór. Standardowo olej hydrauliczny z pompy trafia do kanału ciśnieniowego, co powoduje dociskanie przez sprężynę grzybka lub tłoczka do gniazda zaworu, blokując przepływ oleju do zbiornika.
2. W momencie, gdy ciśnienie w układzie przekroczy ustawiony poziom (np. z powodu nagłego zwiększenia obciążenia lub awarii), siła działająca na tłoczek/grzybek od strony płynu przewyższy siłę sprężyny. Tłoczek/grzybek zostanie wówczas wypchnięty, otwierając zawór i umożliwiając płynowi przelew do zbiornika lub innej części układu, gdzie ciśnienie jest niższe. To porównać można do wentylu w balonie - gdy ciśnienie wewnętrzne jest zbyt wysokie, nadmiar powietrza jest wypuszczany, aby zapobiec pęknięciu.
3. Po ustabilizowaniu ciśnienia (tj. jego spadku poniżej wartości ustawionej na zaworze), zawór zamyka się. Sprężyna ponownie dociska zawór, co powoduje powrót do normalnego cyklu pracy układu i standardowego przepływu cieczy roboczej.

Rodzaje Zaworów Przelewowych

W hydraulice siłowej stosuje się trzy podstawowe rodzaje zaworów przelewowych, które należy dobierać bezpośrednio do wymagań danego układu:

1. Zawory Przelewowe Bezpośredniego Działania

   To najprostszy typ zaworu, w którym ciśnienie cieczy działa bezpośrednio na element zamykający. Charakteryzuje się szybką reakcją i prostą konstrukcją, dlatego stosowany jest w układach o mniejszym przepływie i umiarkowanym ciśnieniu roboczym.

2. Zawory Przelewowe Sterowane Pośrednio (Pilotowe)

   W tym rozwiązaniu główny zawór otwierany jest przez mniejszy zawór pilotowy, sterowany ciśnieniem. Pozwala to utrzymać stabilne ciśnienie nawet przy dużych przepływach.

3. Zawory Przelewowe Sterowane Elektrycznie (Elektrohydrauliczne)

   To najbardziej zaawansowana grupa, w której otwarcie zaworu kontrolowane jest elektrycznie poprzez sygnał sterujący (np. z układu PLC). Pozwalają one dynamicznie zmieniać ciśnienie robocze w zależności od obciążenia lub etapu cyklu roboczego.

Znaczenie i Wpływ na Wydajność i Bezpieczeństwo

Zawór przelewowy w wózku widłowym pełni kluczową rolę w prawidłowym funkcjonowaniu sprzętu. Jego znaczenia w systemie hydraulicznym wózka widłowego nie można ignorować. Ten niewielki, ale funkcjonalny element pełni istotną rolę w balansowaniu ciśnienia, co ma kluczowe znaczenie dla efektywności operacyjnej i bezpieczeństwa. Jeżeli zawór przelewowy funkcjonuje prawidłowo, bezpośrednio wpływa na wydajność wózka widłowego, zapewniając płynne sterowanie, stabilne działanie oraz minimalizując ryzyko awarii.

Odpowiednia regulacja zaworu przelewowego zapewnia nie tylko skuteczne działanie, ale również zwiększa bezpieczeństwo pracy wózków widłowych. W różnych sytuacjach zawór może zapobiec poważnym wypadkom i uszkodzeniom sprzętu. Brak zaworu przelewowego lub jego uszkodzenie może mieć katastrofalne skutki. Jeśli tego rodzaju zawór działa nieprawidłowo, może doprowadzić do serii problemów, takich jak utrata mocy lub nawet awaria układu hydraulicznego, co z kolei prowadzi do kosztownych i czasochłonnych napraw.

Diagnostyka i Konserwacja Zaworu Przelewowego

Aby zawór przelewowy działał prawidłowo, musi być odpowiednio dobrany do konkretnego układu i regularnie kontrolowany. Choć zawory przelewowe są konstrukcyjnie proste i trwałe, wymagają regularnej kontroli i serwisowania. Prawidłowa konserwacja tego elementu podnosi funkcjonalność i bezpieczeństwo oraz wpływa na długowieczność wózka widłowego.

Objawy Nieprawidłowego Działania

Awaria zaworu przelewowego jest problemem, którego nie można ignorować. Regularne monitorowanie stanu zaworu jest kluczowe dla zapewnienia bezpieczeństwa w pracy wózka. Jeżeli zauważysz, że układ hydrauliczny działa inaczej niż zwykle, może to być sygnałem do sprawdzenia zaworu. Typowe objawy to:

• Spadek wydajności podnoszenia.
• Opadanie wideł bez udziału operatora.
• Niestabilne działanie sterowania.
• Charakterystyczne „buczenie” hydrauliki.
• Nagrzewanie przewodów.
• Nadmiar oleju w układzie - może świadczyć o problemach z zaworem przelewowym, który nie odprowadza nadmiaru ciśnienia w sposób właściwy.

Niewłaściwa regulacja zaworu przelewowego skutkuje konsekwencjami podobnymi do zużytej pompy hydraulicznej. Rozwiązaniem jest czyszczenie, wymiana zużytych elementów lub ponowna kalibracja ciśnienia otwarcia.

Metody Sprawdzania

Regularne sprawdzanie zaworu przelewowego jest kluczowe dla utrzymania stabilnej pracy hydrauliki i uniknięcia problemów podczas podnoszenia ciężkich ładunków. Jednym z najprostszych sposobów na sprawdzenie sprawności zaworu przelewowego jest obserwacja procesu opuszczania wideł - sprawdzamy, czy ruch jest płynny i czy ciśnienie opuszczania nie przekracza wartości bezpiecznych.

Inną metodą jest podniesienie wideł maksymalnie do góry - charakterystyczny dźwięk świadczy o tym, że zawór przelewowy działa i odprowadza płyn do zbiornika. W codziennej eksploatacji wózków jezdniowych podnośnikowych pojawia się wiele pytań dotyczących tego, czy poszczególne zawory działają prawidłowo i jakie objawy mogą świadczyć o problemach z układem hydraulicznym. Aby mieć pewność, że zawór przelewowy w Twoim wózku widłowym działa bez zarzutu, warto postawić na profesjonalną obsługę i regularne kontrole.

Regulacja i Serwis

Podstawową zasadą konserwacji tej części wózka widłowego jest przede wszystkim regularne sprawdzanie działania układu hydraulicznego oraz samego zaworu. Pamiętaj, że każda, nawet drobna, awaria w układzie może prowadzić do problemów z tym istotnym elementem. Dobrze jest więc stosować się do zaleceń producenta co do serwisowania i przeglądów. W przypadku problemów z tego rodzaju elementem, warto skonsultować się ze specjalistą i korzystać z oryginalnych części zamiennych oraz serwisu zgodnego z normami producenta.

Jeżeli okaże się, że zawór przelewowy w wózku widłowym jest uszkodzony, zaleca się jego wymianę przez doświadczonego fachowca. Regulacja zaworu przelewowego powinna być prowadzona z zachowaniem najwyższych standardów bezpieczeństwa i środków ostrożności, zgodnie z instrukcją znajdującą się w dokumentacji technicznej maszyny. Pamiętaj, że regulacja musi być niezwykle precyzyjna. W wielu zaworach pełen obrót śruby oznacza zmianę ustawień nawet o kilkadziesiąt barów.

Zawór Przelewowy a Inne Zawory w Wózku Widłowym

Wózki widłowe wyposażone są w wiele rodzajów zaworów, które pełnią różne funkcje w układzie hydraulicznym, a każdy z nich odgrywa ważną rolę w zapewnieniu prawidłowego działania maszyny. Wielu operatorów myli zawór przelewowy z zaworem bezpieczeństwa.

Rozróżnienie: Zawór Przelewowy a Zawór Bezpieczeństwa

W wózkach widłowych występuje także zawór bezpieczeństwa, który pełni funkcję ochrony przed nadmiernym ciśnieniem, ale działa w nieco inny sposób niż zawór przelewowy. Gdy mowa o tym, do czego służy zawór bezpieczeństwa w wózku widłowym, najważniejsze jest jedno: ochrona układu przed nadmiernym ciśnieniem. To on decyduje o tym, czy system utrzyma stabilność w sytuacji przeciążenia, a jego działanie przekłada się bezpośrednio na bezpieczeństwo operatora i ładunku.

Przeglądy zaworu bezpieczeństwa powinno wykonywać się regularnie, ponieważ odkładanie się zabrudzeń, zużycie sprężyny lub nieszczelności prowadzą do spadku udźwigu. W sytuacji, gdy wózek nie utrzymuje ładunku lub maszt opada szybciej niż zwykle, to często pierwsze sygnały, że element wymaga regulacji lub wymiany. Zawór przelewowy jest natomiast kluczowy dla utrzymania właściwego ciśnienia roboczego i umożliwia powrót nadmiaru oleju do zbiornika, gdy ciśnienie przekroczy wartość nastawioną przez producenta.

Inne Ważne Zawory

• Zawór Dławiący - ma za zadanie ograniczyć ciśnienie opuszczania wideł i odpowiada za regulację prędkości przepływu oleju. Gdy zawór działa prawidłowo, ruch masztu jest płynny, operator ma pełną kontrolę nad podnoszeniem, a ładunek pozostaje stabilny.
• Zawór Zwrotny - jego podstawową rolą jest blokowanie przepływu oleju w przeciwnym kierunku. Awaria zaworu zwrotnego objawia się m.in. samoczynnym opadaniem wideł, drganiem masztu przy podnoszeniu albo brakiem reakcji na joystick.

Podsumowując, regularny serwis i kontrola zaworów w wózkach widłowych mają kluczowe znaczenie dla płynnej pracy, bezpieczeństwa operatora i długiej żywotności układu hydraulicznego, ponieważ to właśnie one decydują o stabilnym podnoszeniu, utrzymaniu ładunku i ochronie przed awariami zatrzymującymi pracę magazynu.
