Złącza Manometryczne JCB: Precyzja w Diagnostyce Hydraulicznej

W dzisiejszych maszynach budowlanych, takich jak koparki, ładowarki czy wózki widłowe, układ hydrauliczny jest kluczowym elementem odpowiadającym za ich funkcjonalność. Aby zapewnić niezawodność i efektywność pracy, niezbędna jest regularna diagnostyka i pomiar ciśnienia w tych układach. W tym kontekście, złączki testowe JCB, często nazywane złączami manometrycznymi, odgrywają fundamentalną rolę.

Wprowadzenie do Złącz Manometrycznych JCB

Złączki testowe JCB hydrauliczne stosuje się w maszynach budowlanych do łączenia lub odłączania węża mikroborowego w celu podłączenia punktu testowego do miernika. Są one integralną częścią zestawu hydraulicznego testu ciśnienia w stylu JCB, działając jako hydrauliczny tester przepływu i ciśnienia, co umożliwia łatwą pracę pod pełnym ciśnieniem w układzie.

Funkcja i Zastosowanie w Maszynach Budowlanych

Głównym zadaniem złączy manometrycznych jest zapewnienie bezpiecznego i precyzyjnego dostępu do punktów pomiarowych w układzie hydraulicznym. Pozwalają one na szybkie i bezproblemowe podłączenie manometrów lub innych urządzeń diagnostycznych, co jest kluczowe dla:

• Monitorowania ciśnienia w różnych sekcjach układu.
• Diagnostyki usterek i nieprawidłowości.
• Optymalizacji działania maszyny.

Rodzaje Zestawów do Hydraulicznego Testu Ciśnienia JCB

Dostępne są różne typy zestawów do hydraulicznego testu ciśnienia JCB, dostosowane do specyficznych wymagań i zakresów ciśnień. Najczęściej spotykane konfiguracje to:

• Zestaw do badania ciśnienia 5000 PSI BSPP.
• Zestaw do badania ciśnienia hydraulicznego koparki 9000 PSI.
• Hydrauliczny tester przepływu i ciśnienia 10000 PSI przeznaczony do wózków widłowych z koparką.

Normy i Kompatybilność Złącz Testowych

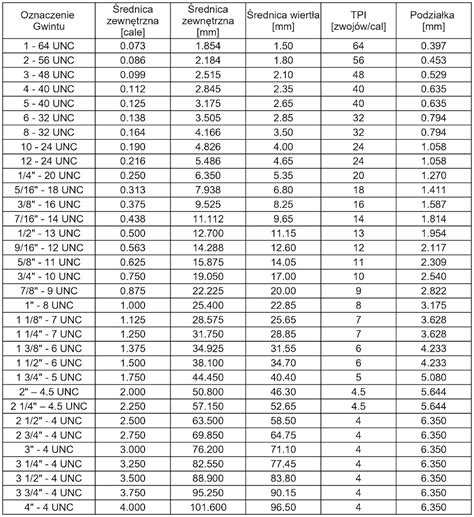

Wszystkie przyłącza testowe hydrauliczne są precyzyjnie obrabiane, a ich końce kołków odpowiadają normom ISO 15171-2. Dzięki temu zapewniona jest wysoka jakość i kompatybilność. Stosowane standardy gwintów obejmują:

• Gwint metryczny ISO 6149-2 i ISO 9974-2 M14x1,5.
• Gwint BSPP ISO 1179-2 G1/4.
• Gwint ISO 11926-2 7/16-20 UNF.

Niezależnie od producenta zestawu do testowania ciśnienia, czy to Tifco Hydrotechnik, czy Minimess, wszystkie skrzynki do testowania ciśnienia są zgodne ze standardami i funkcjami, co sprawia, że większość elementów jest wzajemnie wymienna. Dla klientów wybór często sprowadza się do preferencji marki, takich jak zestawy do badania ciśnienia hydraulicznego John Deere czy Caterpillar.

Kluczowe Komponenty Systemów Testowych

Kompleksowe rozwiązania diagnostyczne, oferowane przez firmy takie jak Jiayuan, zazwyczaj obejmują szeroki zakres komponentów, które są niezbędne do pełnej diagnostyki układów hydraulicznych. Do tych elementów należą:

• Hydrauliczne zestawy testowe.
• Manometry testowe.
• Złączki ciśnieniowe portu testowego.
• Adaptery króćca pomiarowego.
• Węże testowe do mikroporów.

Szczegółowe Przyłącza Diagnostyczne JCB

Męskie Przyłącze Diagnostyczne 1/4" BSP

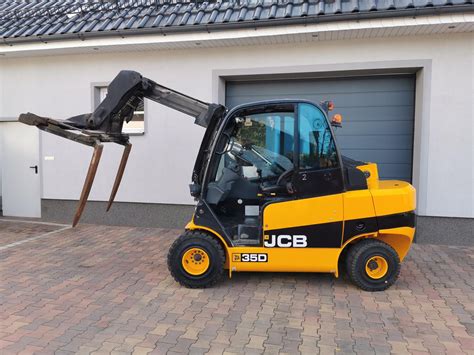

Męskie przyłącze diagnostyczne jest przeznaczone do szybkiego i bezpiecznego pomiaru ciśnienia w układach hydraulicznych maszyn JCB. Jego gwint 1/4" BSP pozwala na montaż w blokach zaworowych, pompach oraz liniach sterujących. Jest często stosowane w modelach Teletruk, takich jak TLT 20, TLT 25 i TLT 30.

Przyłącze Pomiarowe 5/8" BSF

Innym typem jest przyłącze pomiarowe 5/8" BSF, znane jako typ brytyjski HSP, stanowiące standard JCB. Jest ono wyposażone w zaślepkę metalową oraz gwint zewnętrzny BSP, przeznaczony do podłączenia do instalacji hydraulicznej. To przyłącze jest zazwyczaj wyposażone w zawór kulowy, co zwiększa jego funkcjonalność i bezpieczeństwo użytkowania.

Zalecenia Techniczne dotyczące Użytkowania

Dla zapewnienia długiej żywotności i precyzji działania złączy manometrycznych, kluczowe jest przestrzeganie kilku zasad:

• Czystość: Przed każdym podłączeniem przewodu pomiarowego należy dokładnie oczyścić gniazdo złącza z pyłu i błota, aby uniknąć wprowadzenia zanieczyszczeń do układu hydraulicznego.
• Ochrona: Po zakończeniu pomiarów upewnij się, że kapturek ochronny został założony i dokręcony. Zapobiega to korozji wewnętrznego zaworu zwrotnego i chroni przed przypadkowym wyciekiem płynu hydraulicznego.

Materiały i Specyfikacja Techniczna

Złącza manometryczne JCB charakteryzują się wysoką trwałością, co jest wynikiem zastosowania odpowiednich materiałów i precyzyjnego wykonania. Standardowe specyfikacje obejmują:

• Materiał: Stal węglowa, ocynkowana.
• Uszczelnienie: NBR (kauczuk nitrylowy).
• Ciśnienie robocze: Do 420 bar.

Przykłady Manometrów Hydraulicznych

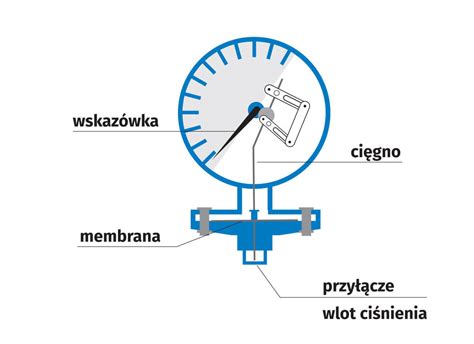

Do precyzyjnych pomiarów ciśnienia w układach hydraulicznych JCB często wykorzystuje się manometry glicerynowe. Gliceryna w obudowie manometru tłumi drgania, co zwiększa dokładność odczytów i przedłuża żywotność urządzenia. Poniżej przedstawiono przykładowe specyfikacje dostępnych manometrów:

• Manometr glicerynowy MAN 63 R 4 BAR:
  • Średnica: 63 mm
  • Ciśnienie pracy: 4 BAR
  • Przyłącze: radialne BSP 1/4"-19
  • Klasa dokładności: 1,6
  • Temperatura pracy: od -20 do +60°C
• Manometr glicerynowy MAN 100 C 400 BAR:
  • Średnica: 100 mm
  • Ciśnienie pracy: 400 BAR
  • Przyłącze: centryczne BSP 1/2"-14
  • Klasa dokładności: 1,6
  • Temperatura pracy: od -20 do +60°C
