W dzisiejszym przemyśle budowlanym kluczową rolę odgrywają technologie zwiększające precyzję, efektywność i bezpieczeństwo pracy maszyn. Dotyczy to w szczególności betonomieszarek, gdzie nowoczesne systemy sterowania, w tym zaawansowane joysticki, znacząco usprawniają procesy. Polskie firmy, takie jak PPHU Elcro z Łącka, specjalizują się w projektowaniu, produkcji i naprawie układów elektronicznych oraz systemów zdalnego sterowania, dostarczając innowacyjne rozwiązania dla przemysłu betonowego.
Radiowe systemy zdalnego sterowania Elcro
PPHU Elcro, dzięki 20-letniemu doświadczeniu w serwisie układów elektrycznych, elektronicznych i radiowych czołowych producentów, opracowała i wdrożyła własne produkty. Urządzenia radiowe zdalnego sterowania Elcro do pomp betonu charakteryzują się małą masą i dużym zasięgiem. Producent zadbał również o mały pobór prądu zarówno przez nadajnik, jak i odbiornik, zapewniając ciągłą około 60-godzinną pracę bez ładowania akumulatorów.
Zaawansowane funkcje bezpieczeństwa i precyzji
Warto zwrócić uwagę na rozszerzony system bezpieczeństwa zawierający zabezpieczenie przed sklejeniem styków przekaźników, uszkodzeniem joysticków, nieuprawnionym włączeniem, a także obustronną komunikację diagnostyczną pomiędzy nadajnikiem i odbiornikiem. Zestawy radiowe, wyposażone w manipulatory stopniowe i proporcjonalne joysticki, dzięki funkcji 10-stopniowego „żółwia” pozwalają precyzyjnie sterować wysięgami pomp betonu. Odbiornik wyposażono w programowalne wyjścia przekaźnikowe, prądowe, napięciowe, PWM, umożliwiające sterowanie rozdzielaczami hydraulicznymi czołowych producentów. Do zalet można zaliczyć również możliwość dostosowania do indywidualnych wymogów odbiorcy, w szczególności możliwość sterowania zarówno dyskretnego, jak i proporcjonalnego.
Zgodność z normami i uniwersalność
Moduł radiowy pracujący na częstotliwości 433 MHz spełnia polskie i europejskie normy dopuszczenia do użytkowania bez dodatkowych zezwoleń i rejestracji. Jest zgodny z CE i dyrektywami EU R&TTE (EN 300 220, EN 301 489, EN 60950). Sterowania radiowe Elcro mogą pracować w pompach betonu firm takich jak: Cifa, Putzmeister, Swing, Teca, Stetter, Coime, Junijn, Liebherr i innych.

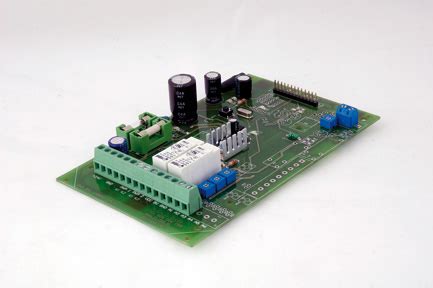

Uniwersalny moduł komputerowy Elcro do betonomieszarek
Elcro jest również producentem uniwersalnego komputera sterującego do betonomieszarek. Moduł ten jest przystosowany do sterowania obrotami betonomieszarek takich marek jak: Sermac, Cifa, Schwing, Putzmaister, Leżajsk i wielu innych, zastępując dotychczasowe oryginalne podzespoły. Jest w pełni programowalny i ma możliwość dowolnej konfiguracji. Zapewnia płynną i precyzyjną regulację obrotów za pomocą przełącznika, przycisków, potencjometru z panelu, kabiny i nadajnika sterowania radiowego. Zawiera funkcje stopu i sondy, zabezpieczenie przed zwarciem obwodu cewek wykonawczych oraz licznik obrotów zbiornika betonu.
Dodatkowo, w opcji dostępny jest układ do regulacji wydajności pompowania betonu, który w pełni zastępuje oryginalne moduły elektroniczne.
Innowacyjne rozwiązania w betonomieszarkach różnych producentów
Współczesne betonomieszarki oferują szereg zaawansowanych rozwiązań, które poprawiają ich funkcjonalność i wydajność.
Betonomieszarki FML Leżajsk
Fabryka Maszyn w Leżajsku Sp. z o.o. produkuje betonomieszarki samochodowe hydrauliczne o pojemności mieszalnika od 4 do 12 m³. Model BSH-043, montowany na podwoziach 2-osiowych, ma pojemność użyteczną 4 m³ (geometryczna 6,2 m³). Ważąca 2900 kg (po opcjonalnym „odchudzeniu” 2610 kg) betonomieszarka jest montowana na 2-osiowych podwoziach samochodów ciężarowych - długość ramy pomocniczej to 4000 mm, całkowita długość zabudowy - 5200 mm. Do napędu betonomieszarki wykorzystywany jest silnik podwozia, który przenosi moment obrotowy poprzez przystawkę odbioru mocy na pompę hydrauliczną zespołu napędowego zabudowy. Klienci FML Leżajsk mają możliwość zainstalowania w swojej betonomieszarce uniwersalnego modułu sterującego mieszalnikiem. Sterowanie betonomieszarki jest bardzo proste i intuicyjne, obejmuje włączanie i wyłączanie silnika pojazdu, regulację prędkości obrotowej oraz zmianę kierunku obrotów bębna mieszalnika.
Hybrydowe pompogruszki CIFA Energya
CIFA Magnum MK28E to pierwsza na świecie hybrydowa pompogruszka typu plug-in montowana na podwoziach samochodów ciężarowych. Charakteryzuje się mniejszym zużyciem paliwa, niższym poziomem generowanego hałasu i jest bardziej przyjazna dla środowiska naturalnego, zapewniając jednocześnie osiągi zgodne ze standardami CIFA. Firma CIFA kontynuuje poszerzanie produktów z rodziny Energya, której ścieżka projektowania i rozwoju rozpoczęła się w 2011 r. z pierwszą hybrydową betonomieszarką Energya E9 (premiera na targach bauma 2013) oraz pierwszą hybrydową pompą do betonu natryskowego Energya CSSE (bauma 2016). W 2020 roku Energya MK28E otrzymała prestiżową nagrodę Red Dot w kategorii Industrial Design.
ACTROS 3244 8x4 POMPOGRUSZKA CIFA MAGNUM MK28
Ta hybrydowo-elektryczna maszyna wykorzystuje najnowocześniejsze technologie w celu zmniejszenia zużycia paliwa, emisji CO2 i hałasu. System pozwala na pełne zarządzanie energią w każdych warunkach pracy, a wybór i konfiguracja komponentów maksymalizują ogólną wydajność. Konwencjonalny układ hydrauliczny został zastąpiony przez przekładnię elektryczną o wysokiej wydajności. Możliwe jest obracanie bębna, wysięgnika, stabilizacja, praca zespołu pompowego przy wyłączonym silniku Diesla, bez emisji spalin i przy bardzo niskim poziomie hałasu podczas fazy ładowania i rozładowania.
Energya MK28E może być montowana na 4-osiowych podwoziach samochodów ciężarowych. Maksymalny zasięg pionowy 4-sekcyjnego wysięgnika z systemem składania „Z” to 27,15 m, zasięg poziomy 23,27 m, średnica przewodów 100 mm, kąt obrotu -240°/+240°. Sekcje 3 i 4 wykonano z lekkiego i wytrzymałego materiału kompozytowego CIFA Carbotech. Pompa to model PB607EPC o maksymalnym wydatku teoretycznym 61 m³/h, wytwarzająca maksymalne ciśnienie 71 bar. Bęben betonomieszarki RH 80 wykonano z odpornej na ścieranie stali klasy 450 o grubości ścianek 3 mm. Pojemność nominalna wynosi 7 m³, a geometryczna - 12,8 m³. Do sterowania pracą maszyny służy proporcjonalny pilot radiowy (dodatkowy przewód 20 m) Hetronic.

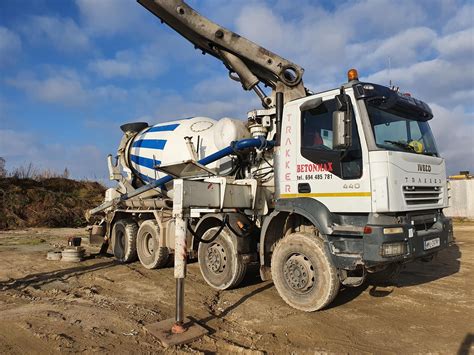

Modernizacje pompogruszek Putzmeister
Putzmeister zmodernizował modele pompogruszek samochodowych PUMI 25-4 oraz 28-4. Oba modele mają teraz nową, ulepszoną i wydajniejszą pompę rdzeniową o skoku 1000 mm. Zespół pompowy jest fabrycznie oferowany z napędem od dołu (od strony tłoka) dla maksymalnego ciśnienia tłoczenia lub od strony tłoczyska dla maksymalnej wydajności tłoczenia, bez opcji SBU. Dłuższy skok przy tej samej średnicy zwiększa wydajność do 92 m³/h (teoretyczna maksymalna).
4-ramienny wysięgnik z systemem składania „Z” zapewnia optymalną charakterystykę pracy. Doprowadzona do perfekcji kinematyka zwiększa przestrzenny zasięg pracy i eliminuje miejsca niedostępne, co zwiększa efektywnie realny zasięg operacyjny. Odporna na skręcanie rama i zoptymalizowany kształt bębna mieszarki zapewniają spójne rozłożenie ciężaru na osie, co chroni maszynę i w dłuższym okresie użytkowania prowadzi do oszczędności kosztów.

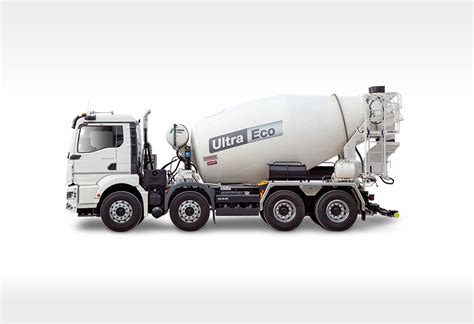

Betonomieszarki samochodowe Schwing Stetter UltraEco
Betonomieszarki samochodowe Schwing Stetter UltraEco zostały zaprojektowane z myślą o wydajności i oszczędności. Floty UltraEco można optymalnie wykorzystywać w połączeniu z mieszalniami Stetter z nowym mieszalnikiem dwuwałowym DW 4.0. Przy dwóch partiach maksymalna objętość 8 m³ może zostać osiągnięta dokładnie, co zmniejsza nieproduktywny okres użytkowania betonomieszarek.
Pracująca w betonomieszarkach UltraEco przekładnia Ecomix II CML firmy ZF jest znacznie lżejsza niż napędy konwencjonalne, a zastosowanie oleju przekładniowego o wydłużonej trwałości, który rzadko wymaga wymiany, upraszcza obsługę. W betonomieszarce UltraEco spirale mieszające przed wspawaniem w bęben mieszający są precyzyjnie zakrzywione tak, aby podążały za konturem bębna mieszającego. Ta opatentowana procedura zmniejsza naprężenia spawów i wydłuża żywotność spiral. Bęben mieszający UltraEco jest wykonany z trudnościeralnej stali Hardox 400, podczas gdy spirale mieszające i ochrona krawędzi z Hardox 500. Rama betonomieszarki wykonana jest ze stali wysokiej jakości typu S 500 MC.
Wygodny i łatwy w użyciu opcjonalny moduł sterowania pracą maszyny Smart control pozwala na utrzymanie stałej niskiej prędkości obrotowej bębna - niezależnie od prędkości pojazdu. Zmniejszenie prędkości obrotowej bębna obniża jego zużycie i zużycie paliwa, co zwiększa efektywność wykorzystania betonomieszarki. Betonomieszarka Schwing Stetter UltraEco waży 3250 kg i w połączeniu z podwoziem 8×4 o zoptymalizowanej masie pozwala na przewiezienie 8 m³ świeżego betonu.
