Instalacja elektryczna w przyczepie przystosowana jest do napięcia 12V, co jest standardem w większości pojazdów ciągnących, w tym w ciągnikach rolniczych. Prawidłowe podłączenie elektryczne jest kluczowe dla bezpieczeństwa i zgodności z przepisami ruchu drogowego, zapewniając działanie wszystkich niezbędnych świateł i funkcji.
Typy Złączy Elektrycznych: 7-pinowe a 13-pinowe
Przyczepki są wyposażone w 7-stykowe lub 13-stykowe złącza, które różnią się zakresem przesyłanych sygnałów i funkcji.
Złącze 7-pinowe
- Wiązka 7-pinowa przenosi jedynie podstawowe światła, takie jak kierunkowskazy, światła pozycyjne, światło stop oraz światło przeciwmgielne.
- Zgodnie z przepisami, złącze 7-pinowe można zastosować do przyczep lekkich, których dopuszczalna masa całkowita (DMC) nie przekracza 750 kg.
Złącze 13-pinowe
- Wiązka 13-pinowa jest niezbędna dla przyczep ciężarowych o DMC powyżej 750 kg. Takie przyczepy muszą być wyposażone we własne światło cofania, a tę funkcję może przekazać tylko wiązka 13-pinowa.
- Dodatkowo, wiązka 13-pinowa posiada też rozszerzone funkcje, w tym:
- Możliwość przekazania stałego zasilania do przyczepy (np. dla urządzeń w przyczepie kempingowej).
- Przewód ładowania akumulatora w przyczepie.
- Wspomniane już światło cofania dla przyczepy.
Kompatybilność i Adaptery
W sytuacji, kiedy pojazd ciągnący (ciągnik) posiada 13-pinowe złącze, a przyczepka 7-pinowe (lub odwrotnie), podłączenia dokonuje się za pomocą adaptera. Adaptery te zapewniają kompatybilność i prawidłowe działanie wszystkich niezbędnych świateł, przekształcając sygnały między różnymi typami złączy.

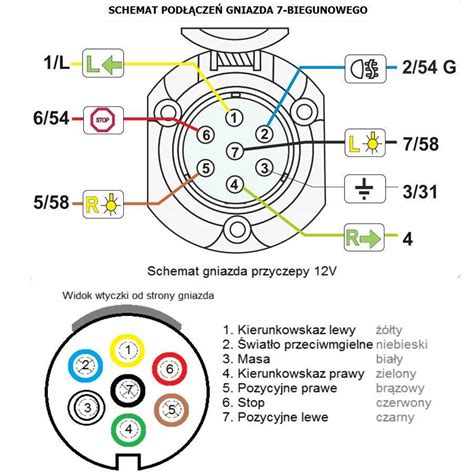

Schemat Podłączenia Gniazda 7-pin w Przyczepie Rolniczej
Poniżej przedstawiono typowe i prawidłowe podłączenie gniazda 7-pin przyczepy rolniczej do ciągnika, uwzględniające nowoczesne praktyki i powszechnie przyjęte oznaczenia.
Oznaczenia Wyprowadzeń Gniazda 7-pin
Poniższe oznaczenia pinów są zgodne z powszechnie przyjętymi normami:
- L (Pin 2): Lewy kierunek (kierunkowskaz).
- R (Pin 1): Prawy kierunek (kierunkowskaz).
- 31 (Pin 3): Masa (uziemienie).
- 54 (Pin 6): Światło stop.
- 58L (Pin 5): Pozycyjne lewe.
- 58R (Pin 7): Pozycyjne prawe.
- + (Pin 4, środkowy bolec): Dodatkowe funkcje, np. światło przeciwmgielne lub cofania (jeśli jest zastosowane w 7-pinowym złączu, choć dla cofania częściej wymagane jest 13-pinowe).
Różnice w Normach i Zalecenia
Należy zwrócić uwagę, że istnieją różne normy opisów pinów. Przedstawiony powyżej schemat jest typowym i prawidłowym podłączeniem. W starszych instalacjach światła pozycyjne lewe i prawe (58L i 58R) mogły być podłączone na jednym pinie, co może powodować problemy z kompatybilnością. Zaleca się stosowanie nowoczesnego schematu z rozdzieleniem 58L i 58R, aby zapewnić pełną funkcjonalność i uniknąć konfliktów w nowszych układach.
Dodatkowe Elementy Oświetlenia
Schemat podłączenia nie zawsze jest tworzony do konkretnego modelu przyczepy, lecz stanowi uniwersalną bazę, którą można adaptować do różnych typów przyczep rolniczych. Przy niewielkich modyfikacjach można podłączyć także dodatkowe światła obrysowe czy podświetlenie tablicy rejestracyjnej.
- Dodatkowe światła obrysowe: Podłączamy je w taki sam sposób jak światła pozycyjne, do przewodów wychodzących od pinów numer 5 (58L) i 7 (58R), w zależności od strony, po której umieszczamy dodatkowe światła.
- Podświetlenie tablicy rejestracyjnej: Jeśli światła podświetlenia rejestracji nie są zintegrowane z lewą lampą zespoloną, należy je podłączyć do przewodu wychodzącego z pinu 5 (58L) lub 7 (58R).
- Podłączenie masy: Masę (pin 31) można podłączyć za pomocą dedykowanych przewodów lub poprzez połączenie z karoserią pojazdu przyczepy, co również jest dopuszczalną praktyką.
