Kalibracja turbiny JCB: kompleksowe informacje

Maszyny budowlane JCB słyną z niezawodności i mocy, jednak intensywna eksploatacja w trudnych warunkach sprawia, że turbosprężarka z czasem może ulec zużyciu. W procesie regeneracji turbosprężarki do JCB przywracana jest pełna sprawność turbo w koparkach, ładowarkach i maszynach budowlanych tej marki.

JCB to producent maszyn budowlanych, rolniczych i przemysłowych, który stosuje w swoich pojazdach wysokoprężne silniki diesla i jednostki stacjonarne. Silniki JCB to trwałe, niezawodne jednostki cenione za moc, wydajność i odporność na trudne warunki pracy.

Proces regeneracji turbosprężarki i jej kalibracja

Proces regeneracji turbosprężarki rozpoczyna się od dokładnej weryfikacji dostarczonej turbosprężarki. Zregenerowana turbosprężarka zostaje zmontowana w całość i poddana ostatniemu testowi wydajności oraz ewentualnej kalibracji układu VNT (zmienna geometria).

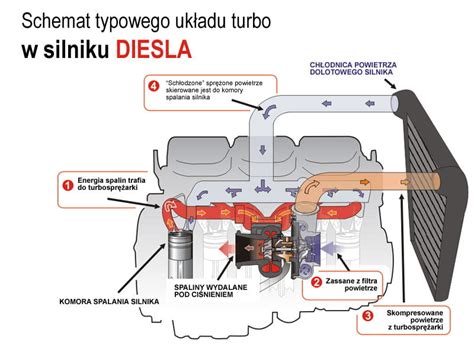

Znaczenie regeneracji turbosprężarek

Regeneracja turbosprężarek przynosi wiele korzyści. Proces ten jest znacznie tańszy od zakupu nowej turbosprężarki, co pozwala na znaczne oszczędności. Ponadto, przedłuża cykl życia produktu i redukuje ilość odpadów. Specjalizowane serwisy potrafią z powodzeniem doprowadzić turbosprężarkę do stanu pełnej sprawności.

Najpierw przeprowadza się wymiany zużytych części, kontroluje luzy, usuwa nagromadzony nagar. Ważne jest wykorzystanie części wysokiej jakości oraz staranne wyważenie i regulacja po naprawie. Obecnie producenci samochodów stosują turbosprężarki w niemal każdym modelu. Współczesne turbiny są sterowane za pomocą elektronicznych zaworów oraz nastawników zmiennej geometrii (VNT). Rozwiązanie to polega na takim ustawieniu łopatek od strony wlotu spalin, aby uzyskać optymalną wydajność w szerokim zakresie obrotów. Współczesne pojazdy wyposaża się w turbiny kontrolowane przez sterownik silnika ECU za pomocą specjalnych aktuatorów.

Kalibracja turbiny po regeneracji: dlaczego jest kluczowa?

Regeneracja turbosprężarki przywraca jej sprawność dzięki wymianie zużytych części, czyszczeniu i wyważaniu wirnika. Jednak to dopiero początek - wielu kierowców zastanawia się, co trzeba zrobić po regeneracji turbiny. Odpowiedź jest prosta: konieczna jest jej kalibracja.

Proces ten polega na ustawieniu siłownika sterującego zmienną geometrią łopatek lub zaworem upustowym. W praktyce odbywa się to wyłącznie na profesjonalnych stanowiskach diagnostycznych, które odwzorowują warunki pracy silnika. Dzięki nim można sprawdzić ciśnienie doładowania, czas reakcji i szczelność układu, a następnie precyzyjnie dostroić parametry.

Brak kalibracji prowadzi do poważnych konsekwencji. Zbyt wysokie ciśnienie może uszkodzić tłoki, zawory i uszczelki, natomiast zbyt niskie powoduje spadek mocy i zwiększone zużycie paliwa. Dlatego warto także wiedzieć, jak mogę sprawdzić, czy moja turbosprężarka wymaga regeneracji.

Objawy zużycia turbosprężarki

Turbosprężarka jest jednym z kluczowych elementów nowoczesnych silników. Niestety, jak każdy podzespół mechaniczny, z czasem ulega zużyciu i wymaga regeneracji. Najprostszą metodą sprawdzenia, czy turbina wymaga regeneracji, jest obserwacja pracy silnika i wsłuchiwanie się w jego odgłosy. Charakterystyczny świst, głośne gwizdy lub metaliczne dźwięki podczas przyspieszania mogą świadczyć o luzach na wirniku.

Równie ważne są objawy zauważalne podczas jazdy. Jeżeli auto traci moc, pojawia się większe zadymienie spalin albo rośnie zużycie oleju, to mocny sygnał, by zainteresować się stanem turbosprężarki. Dodatkowo warto sprawdzić obecność oleju w przewodach dolotowych - jego nadmiar często wskazuje na nieszczelności i zbliżającą się awarię.

Typowe objawy to gwizd lub świst przy przyspieszaniu, spadek osiągów, dymienie z wydechu oraz wzrost zużycia oleju.

Częste pytania dotyczące turbin po regeneracji

1. Czy turbinę trzeba docierać po regeneracji? Tak, choć proces ten różni się od docierania silnika. Nowo zregenerowana turbina wymaga łagodnego traktowania w pierwszych kilometrach - unikania wysokich obrotów, gwałtownego przyspieszania oraz dużego obciążenia silnika. W tym czasie elementy uszczelniające i łożyskowanie stabilizują swoją pracę.
2. Ile dociera się turbina po regeneracji? Zwykle zaleca się przejechanie od 200 do 500 km spokojnej jazdy, aby zapewnić optymalne warunki pracy.
3. Czy turbo trzeba programować? W wielu nowoczesnych samochodach po regeneracji konieczna jest adaptacja lub kalibracja układu sterującego. Polega to na dopasowaniu elektroniki i czujników do poprawnej pracy turbosprężarki, co gwarantuje właściwe ciśnienie doładowania i bezpieczeństwo jednostki napędowej.
4. Jak długo wytrzyma turbosprężarka po regeneracji? Przy prawidłowo wykonanym procesie i regularnym serwisowaniu silnika, zregenerowana turbosprężarka może służyć przez setki tysięcy kilometrów, często niemal tak długo jak fabrycznie nowa.

Rola siłownika turbosprężarki JCB

W silnikach JCB siłownik turbosprężarki jest urządzeniem elektronicznym lub pneumatycznym, które steruje położeniem łopatek o zmiennej geometrii turbosprężarki lub zaworu upustowego. Jego podstawową funkcją jest zarządzanie ciśnieniem doładowania dostarczanym do silnika, optymalizując osiągi i wydajność w różnych warunkach obciążenia.

Kluczowe funkcje siłownika turbosprężarki JCB

• Sterowanie doładowaniem JCB: Reguluje łopatki lub zawór upustowy, aby utrzymać optymalne ciśnienie doładowania, zapewniając silnikowi odpowiednią ilość powietrza. Pomaga to zapobiec zbyt dużemu doładowaniu, które mogłoby uszkodzić silnik, i zbyt małemu doładowaniu, które mogłoby zmniejszyć wydajność i moc.
• Wydajność silnika JCB i oszczędność paliwa: Poprzez precyzyjną kontrolę wlotu powietrza pomaga utrzymać zrównoważoną mieszankę paliwowo-powietrzną, co maksymalizuje oszczędność paliwa i zmniejsza emisję.
• Reakcja JCB na zmiany obciążenia silnika: W zastosowaniach takich jak rolnictwo i budownictwo, gdzie zmiany obciążenia występują często, siłownik szybko dostosowuje reakcję turbosprężarki, aby utrzymać stałą moc wyjściową i zapobiec opóźnieniom.
• Kontrola emisji JCB: Prawidłowe zarządzanie powietrzem poprawia spalanie i redukuje zanieczyszczenia, pomagając silnikom spełniać rygorystyczne normy emisji, takie jak EPA Tier 4.

Siłownik turbosprężarki w sprzęcie JCB jest zatem niezbędny dla niezawodnej wydajności, oszczędności paliwa, kontroli emisji i długowieczności silnika.

Dlaczego siłownik JCB jest niezbędną częścią maszyny?

Siłownik turbosprężarki w silniku JCB jest krytyczny, ponieważ precyzyjnie zarządza przepływem powietrza, aby zapewnić optymalną pracę silnika w szerokim zakresie warunków pracy. Oto dlaczego jest tak istotny:

1. Ulepszona wydajność silnika JCB: Siłownik reguluje łopatki o zmiennej geometrii turbosprężarki lub zawór upustowy, regulując ciśnienie doładowania w celu dostarczenia odpowiedniej ilości powietrza do silnika.
2. Wydajność paliwowa JCB: Poprzez optymalizację stosunku powietrza do paliwa siłownik pomaga silnikowi spalać paliwo bardziej efektywnie. Powoduje to niższe zużycie paliwa.
3. Zmniejszone emisje JCB: Prawidłowe zarządzanie powietrzem pomaga zapewnić całkowite spalanie, zmniejszając emisję zanieczyszczeń. Pomaga to silnikom JCB spełniać surowe normy środowiskowe.
4. Zwiększona trwałość silnika JCB: Kontrolowana praca turbosprężarki JCB zmniejsza nadmierne naprężenia i gromadzenie się ciepła w silniku, co może zapobiec uszkodzeniom spowodowanym nadmiernym doładowaniem.
5. Reakcja na zmiany obciążenia: W wymagających zastosowaniach siłownik turbosprężarki JCB umożliwia silnikowi szybką regulację i utrzymanie stałej wydajności bez opóźnień.

Co powoduje awarie siłowników turbosprężarki JCB?

Siłownik turbosprężarki w silniku JCB może ulec awarii z różnych powodów, często wynikających ze zużycia, warunków środowiskowych lub problemów w układzie silnika. Oto kilka typowych przyczyn:

1. Problemy elektryczne:
   • Problemy z okablowaniem: skorodowane, postrzępione lub uszkodzone przewody mogą zakłócać sygnał do siłownika JCB.
   • Problemy ze złączami: luźne lub skorodowane złącza mogą prowadzić do okresowej pracy siłownika JCB lub całkowitej awarii.
   • Awaria ECU: jeśli jednostka sterująca silnikiem (ECU) wysyła nieprawidłowe sygnały, siłownik może nie działać prawidłowo.
2. Zanieczyszczenia i korozja JCB:
   • Wnikanie wody lub pyłu: jeśli woda lub pył dostanie się do obudowy siłownika, może to doprowadzić do wewnętrznej korozji lub zatkania.
   • Wycieki oleju lub paliwa: Wycieki oleju lub paliwa w turbosprężarce mogą zanieczyścić siłownik.
3. Nadmierne ciepło i wibracje:
   • Uszkodzenie cieplne: Turbosprężarka JCB pracuje w wysokich temperaturach, a długotrwałe narażenie na ciepło może spowodować awarię podzespołów elektronicznych siłownika.
   • Wibracje: Ciągłe wibracje mogą prowadzić do zużycia mechanicznego, poluzowania połączeń lub uszkodzenia wewnętrznych części siłownika.
4. Zużycie mechaniczne JCB:
   • Zużycie wewnętrznych kół zębatych: Wewnętrzne koła zębate siłownika i ruchome części mogą się z czasem zużywać.
   • Zacieranie się lub przywieranie części: Brud, nagromadzenie węgla lub korozja mogą powodować zacieranie się lub przywieranie wewnętrznych części.
5. Problemy z turbosprężarką JCB:
   • Zatkanie łopatek lub zaworu upustowego JCB: Jeśli łopatki turbosprężarki lub zawór upustowy są zablokowane przez osady węglowe, siłownik może przeciążać się.
   • Problemy z ciśnieniem doładowania JCB: Problemy w samej turbosprężarce mogą powodować, że siłownik będzie pracował ciężej niż powinien.
6. Problemy z oprogramowaniem lub kalibracją JCB:
   • Nieprawidłowa kalibracja: Jeśli siłownik nie jest prawidłowo skalibrowany z ECU, może nie działać zgodnie z przeznaczeniem.
   • Usterki oprogramowania układowego lub oprogramowania: Błędy oprogramowania lub przestarzałe oprogramowanie układowe w ECU mogą powodować nieprawidłowe polecenia dla siłownika.

Regularna konserwacja, szybkie naprawy i wysokiej jakości części mogą pomóc zmniejszyć prawdopodobieństwo problemów z siłownikiem i wydłużyć jego żywotność.

Objawy awarii siłownika turbosprężarki JCB

Awaria siłownika turbosprężarki w silniku JCB może wykazywać kilka objawów, z których wiele bezpośrednio wpływa na wydajność silnika. Oto kilka typowych oznak awarii siłownika:

1. Utrata mocy lub słabe przyspieszenie JCB: Uszkodzony siłownik może nie regulować prawidłowo turbosprężarki, powodując, że silnik otrzymuje mniejsze doładowanie.
2. Nadmierny czarny dym JCB: Gdy siłownik nie radzi sobie z prawidłowym zarządzaniem przepływem powietrza, silnik może pracować z niewłaściwym stosunkiem powietrza do paliwa, co prowadzi do niepełnego spalania.
3. Niespójne lub skokowe ciśnienie doładowania JCB: Jeśli siłownik ulegnie awarii, poziomy doładowania mogą się nieprzewidywalnie wahać, co prowadzi do skoków lub spadków mocy.
4. Słaba wydajność paliwowa JCB: Problemy z siłownikiem mogą powodować mniej wydajną pracę silnika, spalając więcej paliwa niż jest to konieczne.
5. Kontrolka Check Engine JCB (lub kody usterek diagnostycznych): Awaria siłownika może powodować wyświetlanie kodów błędów lub kontrolek ostrzegawczych na panelu wyświetlacza.
6. Wycie lub gwizdanie JCB: Jeśli siłownik lub turbosprężarka nie działają prawidłowo, mogą wydawać nietypowe dźwięki, takie jak pisk lub gwizd.
7. Zmniejszona prędkość maksymalna JCB: W poważnych przypadkach pojazd może mieć trudności z osiągnięciem maksymalnej prędkości lub maksymalnych obrotów na minutę.

Nie mniej istotne jest prawidłowe ustawienie siłownika podciśnieniowego, potocznie nazywanego gruszką. Objawy źle ustawionej gruszki turbiny to utrata elastyczności auta, problemy z przyspieszeniem, a sterownik silnika może wyświetlać błędy związane z doładowaniem.

Urządzenia do obsługi sterowników turbosprężarek

Oferta firmy obejmuje trzy urządzenia dedykowane do testowania bądź kalibracji sterowników turbosprężarek:

• VNTT-PRO - tester aktuatorów turbosprężarek ze zmienną geometrią.
• TurboProg - urządzenie do programowania i kalibracji sterowników turbo.
• TP-TACT - kompleksowe rozwiązanie łączące funkcjonalność powyższych, stosowane w firmach zajmujących się regeneracją turbosprężarek.

Stanowisko "Geomet-500" do regulacji turbosprężarek

„Geomet-500” to stanowisko do regulacji turbosprężarek o zmiennej geometrii: szybko zwracający się sprzęt, który pozwala skutecznie przywrócić ustawienia turbosprężarki do standardów fabrycznych po wymianie wkładu lub siłownika. Sprzęt skraca czas strojenia turbiny i poprawia jakość napraw, tworząc komfortowe i bezpieczne środowisko pracy. Na stojaku można łatwo wyregulować skrajne położenie łopatek aparatu dyszowego, pozbywając się w ten sposób efektu „przedmuchu” lub „podmuchu”, szkodliwego dla osiągów samochodu. Ponadto możliwe jest dostosowanie długości pręta siłownika w celu ustawienia momentu działania mechanizmu sterowania przepływem powietrza.

Korzyści i funkcje "Geomet-500"

• Umiarkowana cena i wysoka wydajność;
• Wysoka wydajność - cykl konfiguracji zajmuje mniej niż 5 minut;
• Brak układu olejowego - brak miesięcznych kosztów konserwacji;
• Własna sprężarka - autonomia sprzętu i niezawodność pomiarów;
• Otwarty obszar roboczy - praca z każdą (nawet ponadwymiarową) turbosprężarką;
• Montaż pionowy - łatwy dostęp do turbiny podczas regulacji;
• Zaawansowany system montażu - adapter magnetyczny skraca instalację turbiny do 10 sekund, a ramię procesowe umożliwia pracę z niemagnetycznymi obudowami;
• Wysoka wszechstronność - praca z podciśnieniem, napędami pneumatycznymi;
• Diagnostyka turbin z napędem elektrycznym - funkcja diagnostyczna jest dostępna, gdy stojak jest używany razem z ATP-1000 lub Tester siłowników ATP-3000;
• Diagnostyka zaworu N75 - upraszcza analizę awarii układu turbo pojazdu;
• Kalibracja przez operatora stanowiska - wysoka dokładność pomiarów bez konieczności wzywania specjalistów.
• Kalibracja urządzenia trwa 10 sekund;
• System filtracji powietrza - zapewnia bezpieczeństwo turbosprężarki;
• Przystępne cenowo podzespoły wysokiej jakości - szybka naprawa, brak nieplanowanych kosztów podzespołów.
• Kompletny zestaw adapterów - w zestawie znajdują się wszystkie adaptery wymagane do działania.

Specjalne cechy systemu sterowania i oprogramowania

Stanowisko posiada prosty i przejrzysty układ sterowania, który pozwala na szybkie opanowanie obsługi sprzętu. Operator stanowiska może kontrolować natężenie przepływu powietrza lub wartość podciśnienia w trybie „czasu rzeczywistego”. Sprzęt w procesie pracy uwzględnia warunki środowiskowe, dzięki czemu błędy pomiarowe są minimalizowane. Dla stanowiska opracowano oprogramowanie przystosowane do współpracy z tabletem. Użytkownik może skorzystać z ogromnej bazy danych turbin z chmury producenta lub stworzyć własną bazę danych, która będzie przechowywana w pamięci tabletu. Baza danych producenta zawiera ponad 7 200 typów popularnych turbin.

Specyfikacja "Geomet-500"

Aktualizacje testerów DTE w latach 2023/2024

Proces aktualizacji oparty jest na wykorzystaniu dedykowanego oprogramowania. Poniżej podsumowano aktualizacje produktów DTE z ostatnich lat:

Aktualizacja z lutego 2023

Wersje TP-TACT 1.02, VNTT-PRO 4.08, TurboProg 1.05. Celem tej aktualizacji było usunięcie błędów w oprogramowaniu dotyczących poprzednich wersji oraz dodanie możliwości wyboru wersji oprogramowania do instalacji.

Aktualizacja z kwietnia 2023

Wersje TP-TACT 1.03, VNTT-PRO 4.09, TurboProg 1.06. Pierwsza aktualizacja rozszerzyła możliwości testowania sterowników o nowe sterowniki Hella, Mahle, Continental oraz Magneti Marelli. Urządzenia obsługujące programowanie (TurboProg i TP-TACT) zyskały możliwość kalibracji aktuatorów turbosprężarek Siemens / VDO / Continental dla pojazdów BMW czy Mercedes, a także podzespołów BorgWarner, Mando oraz Kamtec.

Aktualizacja z czerwca 2023

Wersje TP-TACT 1.04, VNTT-PRO 4.10. Zmiany objęły zawartość zestawu - wprowadzono 3 nowe kable łączące tester i badany sterownik, dzięki czemu rozbudowano obsługę podzespołów Hella, Bosch, Mitsubishi, Magneti Marelli, Kamtec, Continental oraz 2 kable dedykowane do testów czujników położenia spotykanych w turbosprężarce silnika 1.6 HDI oraz Opel 1.6.

Aktualizacja ze stycznia 2024

Wersje TP-TACT 1.05, VNTT-PRO 4.11. Tester obsługuje popularne sterowniki Hella 6NW010430-16 wykorzystane w silniku B20DTH Opel 2.0 CDTI. Druga zmiana w obrębie zawartości zestawu rozszerzyła go o 4 kable pozwalające na test aktuatorów turbosprężarek oraz 2 dedykowane czujnikom ciśnienia. Dodano dwa kable do testowania czujników: dedykowany silnikom 2.0 HDI oraz dla czujników z wyjściem SENT. Dodanie protokołu SENT jest kluczową nowością w obrębie tej aktualizacji.

Aktualizacja z czerwca 2024

Wersje TP-TACT 1.06, VNTT-PRO 4.12, TurboProg 1.07. Ostatnia aktualizacja po raz kolejny przyniosła dodatkowe kable do obsługi aktuatorów turbosprężarek: Mitsubishi, Mahle, Magneti Marelli czy Faist. Dodatkowo, możliwości programowania (TP-TACT oraz TurboProg) doczekały się sterowniki Hella rodziny 6NW 010 099-xx, które wymagają specjalnego kabla tylko do tego celu.

Jak dodajemy obsługę nowego sterownika?

Aby możliwe było dodanie konkretnego modelu sterownika turbiny do listy obsługiwanych przez urządzenia, konieczne jest wykonanie serii pomiarów. W tym celu potrzebny jest sprawny sterownik wraz z prawidłowo ustawioną turbosprężarką.

1. Najpierw niezbędne jest ustalenie układu połączeń, wykorzystując dostępną dokumentację oraz narzędzia takie jak tester QST-5.
2. Następnym krokiem jest wykonanie serii pomiarów zakresu pracy danego modelu sprawnej i poprawnie ustawionej turbosprężarki. Ustala się także limit prądu, jaki pobiera silnik sterownika, a który jest jednym z kryteriów wykrywania uszkodzenia.
3. Kolejny etap to zidentyfikowanie i skompletowanie odpowiedniego złącza sterownika i przygotowanie dokumentacji produkcyjnej, a także zaprogramowanie urządzeń weryfikujących poprawność działania kabla na etapie produkcji.
4. Finalnym krokiem jest uzupełnienie programu testera o dodatkowe pozycje wraz z ustalonym zakresem parametrów oraz zaplanowanie opublikowania nowego oprogramowania oraz komunikacji do klientów.

Jako producent urządzeń do testowania i programowania aktuatorów jesteśmy otwarci na poszerzanie możliwości naszych urządzeń, aby wspierały możliwie szeroki zakres napraw i turbosprężarek dla klientów końcowych. Mile widziane są takie dane jak numer turbiny oraz zdjęcia sterownika z kilku stron ze szczególnym uwzględnieniem złącza.

Problemy z kalibracją turbiny JCB i ich rozwiązywanie

W przypadku problemów z mocą koparki JCB, zwłaszcza gdy na pracy tyłem jest dobrze, ale pchanie ziemi i jazda to dramat, prawdopodobną przyczyną jest uszkodzenie sterowania turbiny. Jeśli po przekręceniu stacyjki cięgno sterowania drga tak, że koparka się trzęsie, a na włączonym silniku nie reaguje w ogóle, a turbiny nie słychać, może to wskazywać na problem z aktuatora.

Aktuator przy starcie drga, nie kalibruje się, tzn. nie wychyla się do pełnego zakresu i z powrotem. Jeśli w środku aktuatora jest jakiś mechanizm i jest wyjechany, to zębatka przeskakuje i w ogóle nie rusza cięgnem. Kalibracja może być ok, dlatego błąd nie wyskakuje. W przypadku silników T4i ważne jest regularne sprawdzanie i wymiana filtrów. Problem z obrotami biegu jałowego na poziomie około 1300 RPM również może wskazywać na nieprawidłową kalibrację lub uszkodzenie aktuatora.

W przypadku maszyn takich jak JCB JS130 na gąsienicach, podczas kalibracji należy ustawić odpowiedni kod dla maszyny, co wymaga dostępu do specjalistycznych danych producenta. Założenie nowego aktuatora do turbiny, która się zacina i uszkodziła poprzedni aktuator, może prowadzić do ponownej awarii.
