Przekładnia ślimakowa to rozwiązanie mechaniczne, które na pierwszy rzut oka wydaje się proste, a w praktyce kryje w sobie wiele niuansów konstrukcyjnych i użytkowych. Jest ona stosowana tam, gdzie liczy się duże przełożenie, kompaktowa budowa oraz stabilna praca przy niewielkich prędkościach. Podstawowym zadaniem, jakie realizuje przekładnia ślimakowa, jest zmniejszenie prędkości obrotowej przy jednoczesnym zwiększeniu momentu obrotowego. Choć jej sprawność jest niższa niż w przypadku innych typów przekładni, w wielu zastosowaniach przemysłowych i technicznych nie stanowi to realnej wady, a wręcz jest świadomym kompromisem konstrukcyjnym.
Budowa i Zasada Działania Przekładni Ślimakowej

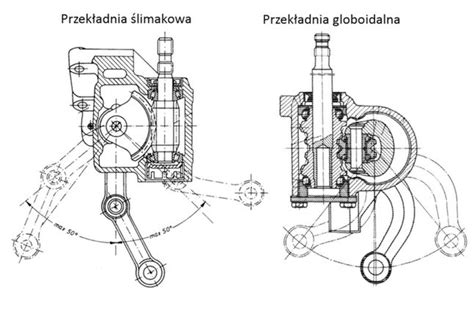

Zasada działania przekładni ślimakowej opiera się na współpracy dwóch podstawowych elementów: ślimaka oraz koła ślimakowego. Podczas pracy ślimak obraca się i „wciąga” zęby koła ślimakowego, powodując jego obrót. Charakterystyczne jest to, że osie obu elementów są względem siebie prostopadłe, co odróżnia przekładnie ślimakowe od wielu innych rozwiązań przekładniowych.
Konstrukcja i Materiały
Przy pracy przekładni ślimakowej istotne znaczenie ma kierunek przenoszenia sił oraz sposób ich rozkładu w całym układzie. Obciążenia osiowe generowane przez ślimak wymagają stabilnego osadzenia wałów i odpowiedniego podparcia łożyskowego. Przekładnie ślimakowe występują w kilku odmianach, różniących się konstrukcją i przeznaczeniem. Im większa liczba zwojów, tym mniejsze przełożenie, ale jednocześnie wyższa sprawność.
Inny podział dotyczy materiałów, z jakich wykonane jest koło ślimakowe. Często stosuje się brąz lub inne stopy o dobrych właściwościach ślizgowych, co zmniejsza zużycie i poprawia kulturę pracy. Spotyka się także różne wersje obudów - od lekkich aluminiowych po masywne żeliwne, przystosowane do pracy w trudnych warunkach przemysłowych.
Sprawność i Samohamowność
Jedną z najczęściej poruszanych kwestii przy omawianiu przekładni ślimakowych jest ich sprawność. Przełożenie przekładni ślimakowej może być bardzo duże nawet w jednym stopniu i często osiąga wartości rzędu kilkudziesięciu, a w niektórych przypadkach ponad stu. Z punktu widzenia projektowego ważne jest świadome pogodzenie się z kompromisem: wysokie przełożenie i kompaktowość kosztem sprawności energetycznej. Sprawność przekładni ślimakowej nie jest wartością stałą i zmienia się wraz z warunkami eksploatacji. Wraz ze wzrostem obciążenia oraz temperatury roboczej mogą pojawiać się dodatkowe straty, które w długim okresie wpływają na zużycie elementów.
Samohamowność to jedna z najbardziej charakterystycznych i jednocześnie najczęściej źle rozumianych cech, jaką może posiadać przekładnia ślimakowa. Nie każda przekładnia ślimakowa jest jednak samohamowna. Przekładnie o bardzo dużym przełożeniu i niskim kącie zwoju częściej wykazują właściwości samohamowne, co czyni je idealnymi do zastosowań takich jak podnośniki czy mechanizmy regulacyjne. Warto jednak pamiętać, że wraz ze spadkiem tarcia (np. w wyniku zużycia) właściwości samohamowne mogą ulec pogorszeniu.
Przekładnia Ślimakowa a Reduktor Ślimakowy
Choć pojęcia te bywają używane zamiennie, różnica między nimi jest istotna z technicznego punktu widzenia. Przekładnia ślimakowa odnosi się do samego mechanizmu przeniesienia napędu - układu ślimak-koło ślimakowe. Natomiast reduktor ślimakowy jest najczęściej wybierany wtedy, gdy potrzebne jest kompletne, gotowe do montażu rozwiązanie, zawierające przekładnię ślimakową w obudowie. W praktyce oznacza to, że przekładnia jest „sercem” rozwiązania, a reduktor - jego gotową, użytkową formą.
Rola Ślimaka i Zastosowanie Przekładni Ślimakowej w Odśnieżarkach
Ślimaki są stosunkowo prostymi, ale zarazem bardzo efektywnymi komponentami w wielu mechanizmach napędowych. Ślimak pełni istotną rolę w mechanizmach napędowych, głównie w przekładniach ślimakowych, które są jednym z najczęściej wykorzystywanych rozwiązań w przemyśle. W tym kontekście działa jako element napędowy, który współpracuje z kołem ślimakowym, przekazując moment obrotowy z jednego elementu napędowego na inny. Ślimak jest szeroko stosowany tam, gdzie wymagana jest stabilność ruchu i zmniejszenie prędkości obrotowej. Jego zastosowanie w przekładniach ślimakowych umożliwia uzyskanie dużych przełożeń w jednym stopniu, co sprawia, że jest to rozwiązanie doskonałe w aplikacjach przemysłowych wymagających precyzyjnej kontroli napędu.
Jak działa napęd ślimakowy? | Wyjaśnienie samohamowania statycznego i dynamicznego
W przypadku odśnieżarek, ślimak (nazywany również augerem) pełni kluczową rolę w przemieszczaniu śniegu. Wiele modeli odśnieżarek, szczególnie tych z napędem na koła, wykorzystuje przekładnie ślimakowe w swoim układzie napędowym, aby zapewnić odpowiednie przełożenie i wysoki moment obrotowy niezbędny do efektywnego poruszania się maszyny oraz do napędzania samego ślimaka rozbijającego i zbierającego śnieg. Dzięki temu odśnieżarka może sprawnie poruszać się po zaśnieżonym terenie i efektywnie usuwać śnieg. Przekładnia ślimakowa ma sens także w sytuacjach, gdzie istotna jest odporność na cofanie napędu lub konieczność utrzymania pozycji bez dodatkowych mechanizmów blokujących, co jest cenne w przypadku odśnieżarek.
Kluczowe Elementy Odśnieżarki i Ich Współpraca
Prawidłowe działanie odśnieżarek opiera się na kilku podzespołach. Znajomość tych kluczowych części pomoże w konserwacji maszyny, wczesnym wykrywaniu problemów i zwiększeniu jej wydajności.
Główne Komponenty Odśnieżarki
- Silnik: Zapewnia moc dla całego urządzenia. Większość odśnieżarek jest wyposażona w silniki benzynowe, choć dostępne są również modele elektryczne. Moc silnika decyduje o tym, ile śniegu można usunąć i jak szybko można pracować.
- Świder (Auger): To ta część, która rozbija i chwyta śnieg, obracając się w przedniej części odśnieżarki. Świdry dostępne są w różnych rozmiarach i kształtach. Systemy dwu- i trzystopniowe wykorzystują bardziej złożone rozwiązania, podczas gdy odśnieżarki jednostopniowe wykorzystują tylko jeden świder.
- Wirnik (Impeller): Znajduje się za ślimakiem. Wirnik obraca się szybko i zrzuca śnieg do rynny. Jest to kluczowy element w odśnieżarkach dwu- i trzystopniowych.
- Zsyp (Chute): To urządzenie, które kieruje śnieg. Można go regulować, aby odprowadzać śnieg z dala od podjazdów i chodników. Niektóre odśnieżarki są wyposażone w piloty zdalnego sterowania zsypem.
- Układ Napędowy (Drive System): Odśnieżarka porusza się do przodu i do tyłu za pomocą układu napędowego. Dostępne są różne opcje napędu, w tym ręczny i samobieżny. Właśnie w tym układzie często stosuje się przekładnie ślimakowe.
- Płozy Ślizgowe i Listwa Skrobakowa: Chronią odśnieżarkę oraz nawierzchnię. Płozy umożliwiają regulację wysokości maszyny, a listwa zgarniająca usuwa śnieg z podłoża.
- Elementy Sterujące i Funkcje Bezpieczeństwa: Umożliwiają uruchamianie, zatrzymywanie i sterowanie odśnieżarką. Osłony, wyłączniki awaryjne i światła to funkcje bezpieczeństwa.
Współpraca Elementów Odśnieżarki
Odśnieżarki wymagają współpracy wielu części. Silnik zapewnia moc dla całego urządzenia. Ślimak zasysa śnieg. W odśnieżarkach jednostopniowych ślimak spycha śnieg bezpośrednio do rynny. Odśnieżarki dwustopniowe wykorzystują zarówno ślimak, jak i wirnik - ślimak spycha śnieg w kierunku wirnika, który następnie wyrzuca go do rynny. Odśnieżarki trzystopniowe posiadają dodatkowy przyspieszacz, który zwiększa efektywność usuwania cięższych opadów śniegu.
Układ napędowy, często wykorzystujący przekładnię ślimakową, napędza odśnieżarkę w obu kierunkach, umożliwiając wybór prędkości i kierunku. Płozy i listwa zgarniająca chronią nawierzchnię i maszynę. Elementy sterujące i funkcje bezpieczeństwa zapewniają kontrolę i bezpieczeństwo podczas pracy.
| Składnik | Główna funkcja | Współpracuje z |
|---|---|---|
| Silnik | Zasila wszystkie części | Ślimak, układ napędowy |
| Świder | Przesuwa śnieg | Wirnik, zsyp |
| Wirnik | Rzuca śniegiem | Ślimak, zsuwnia |
| Zsyp | Kieruje śnieg | Ślimak, wirnik |
| Układ napędowy | Przenosi maszynę | Silnik, sterowanie |
| Płozy ślizgowe/skrobak | Chroni powierzchnie | System napędowy |
| Sterowanie/Bezpieczeństwo | Działa i chroni | Wszystkie komponenty |
Typowe Problemy i Konserwacja Podzespołów Odśnieżarki
Odśnieżarki, jak każde urządzenie mechaniczne, mogą mieć problemy. Główne podzespoły odśnieżarki często są przyczyną wielu problemów, które można łatwo rozwiązać, jeśli wie się, na czym polegają.
Typowe Problemy
- Problem z silnikiem: Trudności z uruchomieniem mogą być spowodowane zabrudzonymi świecami zapłonowymi lub starym paliwem.
- Zacięcia świdra: Lód lub kamienie mogą zablokować świder. Zużyte ostrza zmniejszają wydajność.
- Zablokowanie wirnika: Mokry śnieg gromadzący się wewnątrz wirnika może spowodować zatkanie i utrudnić odprowadzanie śniegu.
- Zablokowany zsyp: Śnieg nie może wydostać się z rynny, jeśli jest zablokowana przez ciężki lub mokry śnieg.
- Awaria układu napędowego: Paski napędowe i łańcuchy mogą być zerwane lub poluzowane.
- Zużycie płóz ślizgowych i listwy skrobakowej: Noszenie tych elementów może uszkodzić podjazd.
- Usterki funkcji sterowania i bezpieczeństwa: Uszkodzone sterowanie lub brak zabezpieczeń czynią odśnieżarkę niebezpieczną.
| Problem | Co sprawdzić | Szybka naprawa |
|---|---|---|
| Silnik nie chce się uruchomić | Paliwo, świeca zapłonowa, olej | Wymień lub uzupełnij |
| Zacięcia ślimaka | Ostrza, gruz | Wyczyść i sprawdź |
| Zatkanie wirnika | Mokry śnieg, lód | Wyczyść wirnik |
| Zablokowany zsyp | Śnieg, lód | Wyczyść rynnę |
| Awaria układu napędowego | Paski, łańcuchy | Wymień części |
| Zużyta płoza/skrobak | Uszkodzenie powierzchni | Wymień buty/drążek |
| Sterowanie jest uszkodzone | Przyciski, dźwignie | Napraw lub wymień |
Wskazówki Dotyczące Konserwacji
Stosując się do tych wskazówek, można utrzymać wszystkie podzespoły odśnieżarki w dobrym stanie, zapobiec awariom, wydłużyć żywotność urządzenia i zwiększyć jego wydajność.
Lista kontrolna rutynowych przeglądów
Przed użyciem odśnieżarki należy ją sprawdzić:
- Sprawdź, czy nie ma zużytych lub luźnych części.
- Sprawdź poziom oleju silnikowego i czystość korka wlewu. Do większości silników odśnieżarek należy stosować olej 5W-30.
- Sprawdź napęd ślimaka pod kątem uszkodzeń.
- Sprawdź, czy listwa zgarniająca i ostrza nie są zużyte.
- Przetestuj sterowanie, zabezpieczenia i inne funkcje.
- Sprawdź, czy zsyp można łatwo obracać i przesuwać w górę i w dół.
Smarowanie i pielęgnacja pasów/łańcuchów
Należy regularnie smarować układ napędowy ślimaka i elementy sterujące zsypem. Smarowanie zapobiega rdzewieniu i zapewnia płynny ruch części. Sprawdź, czy pasy i łańcuchy nie są uszkodzone lub pęknięte. Po użyciu odśnieżarki należy czyścić pasy i łańcuch z wszelkich zanieczyszczeń i lodu.
Zalecenia dotyczące sezonowego przechowywania
Po zimie należy odpowiednio przygotować odśnieżarkę do przechowywania:
- Usuń paliwo z silnika (lub dodaj stabilizator paliwa).
- Wyczyść wszystkie elementy, takie jak zsyp i ślimak, usuwając wszelkie zanieczyszczenia i pozostałości śniegu/lodu.
- Umieść odśnieżarkę w suchym miejscu.
- Przykryj odśnieżarkę, aby chronić ją przed kurzem i wodą.
- Przed schowaniem pojazdu sprawdź działanie elementów sterujących i zabezpieczeń.
