Hamulce w maszynach są jednym z najbardziej istotnych elementów, na które musimy zwracać uwagę, ponieważ to one zapewniają bezpieczeństwo jazdy i pracy. Bez sprawnego układu hamulcowego eksploatacja maszyn budowlanych, takich jak koparko-ładowarki JCB 3CX, byłaby niemożliwa i niebezpieczna.
Rodzaje układów hamulcowych
Układ hamulcowy w maszynach możemy podzielić na dwa rodzaje:
- Zasadniczy - służący do zatrzymywania maszyny podczas pracy i jazdy.
- Pomocniczy, zwany również postojowym - służący do unieruchamiania maszyny, np. podczas postoju.
Podziału możemy dokonać również ze względu na budowę mechanizmu ciernego:
- Hamulce tarczowe, gdzie elementem ciernym są klocki hamulcowe.
- Hamulce cierne, których elementem są tarczki.
- Hamulce szczękowe, w których występują okładziny.
W kontekście maszyn takich jak JCB 3CX, szczególnie istotne są hamulce tarczowe.
Budowa hamulca tarczowego

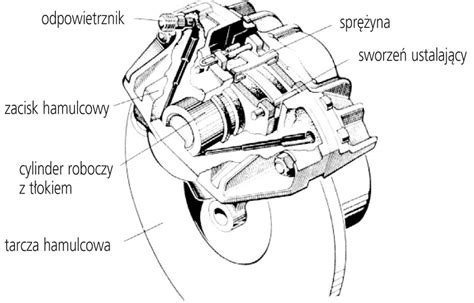

Hamulec tarczowy składa się z kilku kluczowych elementów. Głównym z nich jest tarcza, która jest zawsze elementem obrotowym, mocowanym na piastach koła lub wale pędnym, głównie w hamulcach postojowych. Następnym elementem jest zacisk z cylinderkiem i klockami hamulcowymi, które bezpośrednio stykają się z tarczą.
Klocek hamulcowy: Konstrukcja i skład
Z pozoru wydaje się, że klocek hamulcowy jest prostym elementem, jednak tak nie jest. Składa się on z kilku istotnych części:
- Płytka nośna - musi być idealnie dopasowana, a po włożeniu do zacisku nie może mieć żadnego luzu. Płytka ponadto pokryta jest specjalną farbą antywstrząsową, która absorbuje wszelkie drgania.
- Między-warstwa - przymocowana specjalnym klejem, której zadaniem jest tłumienie drgań podczas hamowania. Spełnia ona również funkcje izolatora termicznego, ponieważ podczas hamowania wytwarza się wysoka temperatura.
- Materiał cierny - jego skład jest objęty tajemnicą producenta, ale wiadomo, że zawiera włókna i opiłki metali spajanych. Dodatkowo w jego skład wchodzi specjalna żywica, zawierająca też domieszki materiałów ceramicznych.
Zasada działania hamulców tarczowych

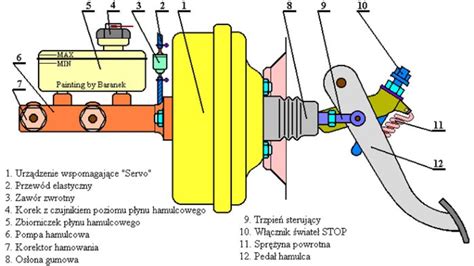

Proces hamowania rozpoczyna się po naciśnięciu pedału, który połączony jest z pompą hamulcową. Następnie płyn, zazwyczaj olej hydrauliczny (w niektórych układach zamiast specjalnego płynu hamulcowego), jest tłoczony do cylinderków. Tłoczki w cylinderkach naciskają na klocki hamulcowe, które z kolei zaciskają się na obracającej się tarczy. W większych maszynach, takich jak JCB 3CX, nacisk na pedał jest często wspomagany przez serwo zasilane powietrzem. Należy pamiętać, że nie wolno pomylić specjalnego płynu hamulcowego z innym olejem hydraulicznym, gdyż może to uszkodzić uszczelnienia w pompie lub cylinderkach.
Sprawdziliśmy jak działa serwo hamulcowe! #ABC_Motoryzacji
Wymiana klocków hamulcowych: Kiedy i jak?
Wymiana klocków hamulcowych jest kluczowym elementem konserwacji. Klocki wymieniamy, gdy warstwa cierna ma kilka milimetrów - jest to znak zużycia, który może prowadzić do spadku skuteczności hamowania. Należy zawsze wymieniać klocki parami na jednej osi, aby zapewnić równomierne hamowanie i uniknąć niestabilności maszyny.
W przypadku wymiany klocków w hamulcu ręcznym (postojowym), zawsze musimy go potem wyregulować. Zapobiega to tarciu klocków podczas jazdy oraz gwarantuje odpowiedni nacisk po zaciągnięciu hamulca.
Najczęstsze przyczyny uszkodzeń klocków hamulcowych i ich inspekcja
Jednym z zachowań, które najczęściej powodują awarie klocków hamulcowych, jest długotrwałe trzymanie wciśniętego pedału hamulca przy zjeżdżaniu z góry. Zamiast tego powinno się używać silnika do zwalniania. Wówczas następuje przegrzanie materiału ciernego, a na jego powierzchni powstaje szklista warstwa, która znacznie obniża lub całkowicie eliminuje zdolność do hamowania. W takiej sytuacji należy koniecznie wymienić klocki.
Zawsze przy wymianie klocków sprawdzamy stan cylinderków - czy nie ma żadnych wycieków. Jeśli zauważymy, że tłoczki "pocą się", należy bezzwłocznie wymienić uszczelnienia w cylinderkach, aby zapobiec poważniejszym awariom układu hamulcowego.
Klocki hamulca ręcznego dla JCB 3CX / 4CX - Numery OEM
Dla klocków hamulca ręcznego w maszynach JCB 3CX / 4CX, kluczowe są numery OEM (ang. Original Equipment Manufacturer - Oryginalny Producent Sprzętu). Numer OEM to unikalny numer części nadawany przez producenta, który można określić jako swoisty „kod DNA” części, charakterystyczny tylko dla niej jednej. Numer OEM może być kombinacją cyfr i liter.
Każdy producent części posiada własną numerację swoich wyrobów. Oznacza to, że daną część pojazdu możemy zidentyfikować za pomocą numeru OEM (głównego) oraz numerów poszczególnych producentów części zamiennych. Przykładowe numery OEM i referencje dla klocków hamulcowych JCB 3CX/4CX to:
- JCB: 15/920103, 15920103, 478/00849, 47800849
- Wacker: 1000078847
- Terex: 1586-1404A, 15861404A
- Thwaites: T51443
- Benford: 1594-1151P, 15941151P
