Regulacja przechyłu łyżki w minikoparce: Kompletny poradnik

Współczesne budownictwo wymaga precyzji, efektywności i zaawansowanych technologii. Tradycyjne metody pracy z osprzętem koparek często osiągają swoje granice, co skłania firmy do poszukiwania innowacyjnych rozwiązań. Minikoparki, kompaktowe i wydajne, stanowią idealne narzędzie do zadań zbyt dużych dla pracy ręcznej, ale zbyt małych dla pełnowymiarowych maszyn. Ich wszechstronność sprawia, że są popularnym wyborem w budownictwie mieszkaniowym, projektach zagospodarowania terenu oraz na miejskich placach budowy. Kluczowa dla ich efektywności jest nie tylko sama maszyna, ale także umiejętność precyzyjnego sterowania jej osprzętem, w tym regulacja przechyłu łyżki.

Czym jest minikoparka i jej kluczowe elementy?

Minikoparka, znana również jako koparka kompaktowa, jest przeznaczona do zadań takich jak kopanie, podnoszenie, wyrównywanie terenu i lekkie prace rozbiórkowe. Idealnie nadaje się do pracy w ciasnych lub ograniczonych przestrzeniach. Jej waga waha się zazwyczaj od kilku tysięcy funtów do około dziesięciu ton, w zależności od modelu i specyfikacji. Kluczowe różnice między modelami obejmują udźwig, zasięg kopania oraz przydatność do różnych warunków pracy. Wybór odpowiedniej minikoparki zależy od konkretnych wymagań projektu.

Kluczowe części minikoparki

Minikoparka składa się z kilku niezbędnych podzespołów, z których każdy pełni określoną funkcję, zapewniając bezpieczną i wydajną pracę. Zrozumienie tych części pomaga operatorom w pełni wykorzystać potencjał maszyny:

• Silnik: Siła napędowa minikoparki, zazwyczaj kompaktowy silnik wysokoprężny, generujący moc do napędzania gąsienic, układu hydraulicznego i osprzętu.
• Podwozie: Składa się z gąsienic lub kół, wraz z ramą nośną. Podwozie gąsienicowe zapewnia stabilność i przyczepność na nierównym terenie, natomiast kołowe jest idealne do twardych nawierzchni, oferując większą prędkość i zwrotność.
• Wysięgnik: Główne ramię wysuwane z korpusu koparki, umożliwiające podnoszenie, opuszczanie i przemieszczanie materiałów poprzez obrót pod różnymi kątami.
• Ramię: Połączone z wysięgnikiem, zapewnia wysuwanie i wsuwanie niezbędne do precyzyjnego ustawienia łyżki lub innego osprzętu.
• Łyżka: Najpopularniejszy osprzęt, mocowany do końca ramienia, służący do nabierania, kopania i przenoszenia materiałów. Występuje w różnych kształtach i rozmiarach.
• Kabina: Miejsce sterowania maszyną, zazwyczaj zamknięta dla bezpieczeństwa i komfortu, wyposażona w joysticki, pedały i funkcje poprawiające widoczność.
• Układ hydrauliczny: Niezbędny do zasilania wysięgnika, ramienia, łyżki i dodatkowego osprzętu, zapewniając płynne, precyzyjne i mocne ruchy.

Rodzaje minikoparek

Minikoparki ogólnie dzielą się na dwie kategorie:

• Minikoparki gąsienicowe: Najpopularniejszy typ, wykorzystujący gumowe lub stalowe gąsienice do stabilnego poruszania się po miękkim, błotnistym lub nierównym podłożu. Idealne do prac krajobrazowych i wykopów.
• Minikoparki kołowe: Wyposażone w opony, doskonale sprawdzają się na twardych, płaskich nawierzchniach. Mogą szybciej przemieszczać się między miejscami pracy i doskonale nadają się do projektów miejskich.

Szybkozłącza uchylno-obrotowe (Tiltrotatory): Nowy wymiar elastyczności

W odpowiedzi na potrzeby rynku, na rynku osprzętu do koparek coraz mocniejszą pozycję zdobywa tiltrotator, czyli zaawansowane szybkozłącze uchylno-obrotowe. Jest to technicznie zaawansowany moduł montowany na końcu ramienia koparki, pomiędzy wysięgnikiem a osprzętem roboczym. Jego kluczowa funkcja, która stanowi o jego rewolucyjności, polega na umożliwieniu nieograniczonego obrotu osprzętu o 360 stopni oraz jego jednoczesnego wychylenia na boki, zazwyczaj w zakresie do 45 stopni w każdą stronę. To właśnie ta zdolność do swobodnego manipulowania narzędziem w niemal każdej płaszczyźnie sprawiła, że zyskało ono miano „nadgarstka” koparki.

Zamiast konieczności ciągłego repozycjonowania całej, wielotonowej maszyny w celu ustawienia łyżki pod odpowiednim kątem, operator może teraz wykonać zadanie z jednego, optymalnego stanowiska.

Budowa i działanie tiltrotatora

Sercem każdego tiltrotatora jest zaawansowany i niezwykle wytrzymały układ hydrauliki siłowej, zamknięty w kompaktowej, pancernej obudowie:

• Mechanizm obrotu (Rotate): Realizowany przez potężny silnik hydrauliczny połączony z przekładnią ślimakową.
• Mechanizm przechyłu (Tilt): Za tę funkcję odpowiadają siłowniki hydrauliczne o dużej mocy, które precyzyjnie, stabilnie i bezpiecznie wychylają osprzęt na boki.

Jak wybrać idealne szybkozłącze uchylno-obrotowe?

Decyzja o inwestycji w tiltrotator powinna być dobrze przemyślana i oparta na dogłębnej analizie potrzeb. Pytanie, jaki tiltrotator wybrać, jest kluczowe dla maksymalizacji zwrotu z inwestycji.

1. Dopasowanie do klasy wagowej maszyny: Każdy producent tiltrotatorów oferuje modele dedykowane do konkretnych klas wagowych maszyn. Zastosowanie zbyt małego modelu w dużej koparce doprowadzi do jego szybkiego zniszczenia i stwarza ogromne zagrożenie. Z kolei zbyt duży model nadmiernie obciąży ramię, ograniczy siłę i stabilność maszyny, a także zwiększy zużycie paliwa.
2. System sterowania: Pełne wykorzystanie możliwości tiltrotatora jest możliwe tylko dzięki intuicyjnemu i precyzyjnemu systemowi sterowania. Najbardziej zaawansowanym i rekomendowanym rozwiązaniem jest w pełni proporcjonalny system sterowania zintegrowany z nowymi, ergonomicznymi joystickami. Pozwala to operatorowi na płynne i jednoczesne zarządzanie wszystkimi funkcjami (obrót, przechył, funkcja dodatkowa np. chwytaka) za pomocą kciuków, bez odrywania rąk od sterów.
3. Kompatybilność z osprzętem: Inwestycja w tiltrotator nie może oznaczać konieczności wymiany całego zaplecza osprzętowego. Przed zakupem należy upewnić się, jaki standard mocowania (np. S45, S60, S70) posiada dany model i czy jest on kompatybilny z posiadanymi już łyżkami, takimi jak łyżka skarpowa, czy specjalistycznymi narzędziami jak chwytak.
4. Kwestie bezpieczeństwa: Nowoczesne tiltrotatory muszą być wyposażone w zaawansowane systemy zabezpieczające przed przypadkowym wypięciem osprzętu. Standardem stają się systemy podwójnej blokady (np. hydrauliczno-mechanicznej), które utrzymują narzędzie nawet w przypadku awarii jednego z systemów. Ważne są również wyraźne wskaźniki (wizualne i dźwiękowe) w kabinie, informujące operatora o prawidłowym i bezpiecznym zapięciu osprzętu.

Automatyzacja pracy z systemami 2D/3D

Czasy, gdy precyzyjne profilowanie terenu wymagało dziesiątek palików, linek i ciągłych pomiarów przez geodetę, powoli odchodzą w zapomnienie. Dziś na place budów wjeżdżają "inteligentne" maszyny, które wiedzą, gdzie i jak głęboko mają kopać. Systemy takie jak Komatsu i-MC (intelligent Machine Control) czy Caterpillar Grade with 3D to rewolucja, która automatyzuje najtrudniejszą część pracy operatora.

Jak działa system kontroli maszyny?

Jest to zintegrowany system, który łączy cyfrowy projekt terenu (załadowany do komputera maszyny) z precyzyjnym pozycjonowaniem GPS i zaawansowaną hydrauliką. Jego celem jest półautomatyczna lub w pełni automatyczna kontrola nad osprzętem roboczym.

Zestaw czujników żyroskopowych i przechyłu (IMU) na ramieniu, wysięgniku i podwoziu stale mierzy kąty nachylenia każdego elementu. Operator nie jest całkowicie zastąpiony - system działa jako asystent głębokości i nachylenia. Operator przyciąga ramię do siebie, a system automatycznie steruje wysięgnikiem i łyżką, utrzymując krawędź tnącą idealnie na zaprogramowanej głębokości i pod zadanym kątem.

Zalety automatyzacji

• Ogromny Wzrost Wydajności: Praca jest wykonywana dobrze za pierwszym razem, eliminując potrzebę kosztownych poprawek i pomiarów kontrolnych.
• Oszczędność Paliwa i Materiałów: Maszyna wykonuje mniej zbędnych ruchów i przemieszcza dokładnie tyle materiału, ile potrzeba.

Pytania i odpowiedzi dotyczące systemów automatyzacji

1. Czy mogę zainstalować taki system na mojej starej koparce JCB 3CX? Tak, ale będzie to system typu "wskazującego" (2D lub 3D), który na ekranie pokazuje operatorowi, gdzie jest krawędź łyżki w stosunku do projektu, ale nie steruje automatycznie hydrauliką.
2. Jaka jest różnica między systemem 2D a 3D? System 2D pomaga utrzymać zadaną głębokość i spadek, ale wymaga referencji z lasera lub punktu odniesienia na budowie. System 3D wykorzystuje GPS do pozycjonowania.
3. Czy te systemy są niezawodne? Co jeśli stracę sygnał GPS? Są bardzo niezawodne. W przypadku chwilowej utraty sygnału GPS, systemy IMU podtrzymują pozycjonowanie przez krótki czas.

Automatyzacja oznacza, że komponenty hydrauliczne - pompa, rozdzielacz, siłowniki - pracują intensywniej i z większą precyzją. Ich sprawność jest absolutnie kluczowa dla prawidłowego działania całego systemu. Dlatego tak ważne jest dbanie o czystość oleju za pomocą wysokiej jakości filtrów REDX i niezawodność siłowników dzięki uszczelnieniom VICORTEX.

Regulacja ciśnienia hydrauliki i optymalizacja ruchu łyżki

Optymalizacja ruchu łyżki w minikoparce może znacznie poprawić wydajność pracy. Łyżka mocowana jest do ramienia koparki, a jej ruchem sterują siłowniki hydrauliczne. Kluczowymi elementami zaangażowanymi w ruch łyżki są wysięgnik, ramię i sama łyżka.

Kluczowe aspekty optymalizacji ruchu łyżki

1. Poziom terenu i stabilizacja: Przed rozpoczęciem obsługi łyżki należy upewnić się, że koparka stoi na równej powierzchni. Nierówna powierzchnia może utrudniać dokładne kontrolowanie ruchu łyżki. Należy używać prawidłowo stabilizatorów - nóg wystających z boków koparki, zapewniających stabilność. Prawidłowo umieszczone i rozciągnięte stabilizatory zmniejszają ryzyko przewrócenia się maszyny.
2. Zrozumienie elementów sterujących i techniki: Dobrze wyszkolony operator powinien dokładnie znać elementy sterujące koparki i wiedzieć, jak używać joysticków, aby płynnie sterować ruchami wysięgnika, ramienia i łyżki. Regularne ćwiczenie różnych technik (kopanie na wprost, pod kątem, kopanie rowów) jest niezbędne do doskonalenia umiejętności.
3. Dopasowanie łyżki do zadania i jej rozmiaru: Różne prace wymagają różnych typów łyżek. Na przykład, łyżka o szerokich zębach jest odpowiednia do miękkiej gleby, natomiast do twardej, ubitej gleby lub kamieni lepszym wyborem będzie łyżka do dużych obciążeń z ostrą krawędzią tnącą. Rozmiar łyżki również ma znaczenie - zbyt duża będzie trudna do sterowania, a zbyt mała wydłuży czas pracy.
4. Konserwacja układu hydraulicznego i zębów łyżki: Układ hydrauliczny napędza ruch łyżki. Regularna konserwacja układu hydraulicznego, obejmująca sprawdzanie poziomu płynu, wymianę filtrów i kontrolę węży pod kątem wycieków, jest kluczowa dla płynnego i spójnego ruchu łyżki. Zęby łyżki odgrywają ważną rolę podczas kopania, więc należy upewnić się, że są ostre i w dobrym stanie.

Regulacja ciśnienia hydrauliki w minikoparce NEX N12

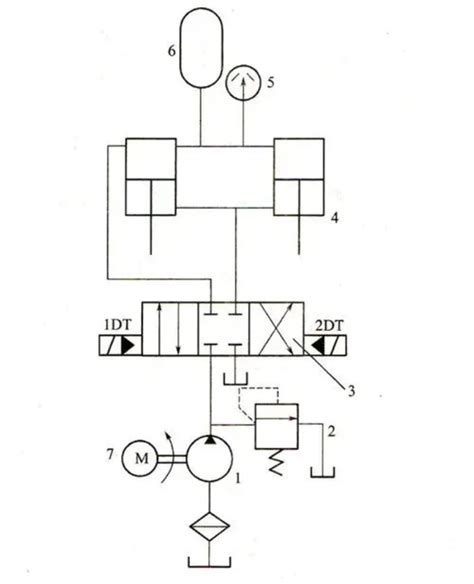

W przypadku minikoparki NEX N12, regulacja ciśnienia roboczego odbywa się głównie na zaworze przelewowym, który jest umiejscowiony na rozdzielaczu, a nie bezpośrednio na pompie. Celem zaworów przelewowych jest zabezpieczenie układu hydraulicznego przed nadmiernym obciążeniem, poprzez upuszczanie nadmiaru ciśnienia.

Użytkownicy wskazują, że zwiększenie ciśnienia o jeden obrót śruby regulacyjnej w zaworze przelewowym może wyraźnie zwiększyć siłę koparki. Jednakże, zbyt duże zwiększenie ciśnienia bez odpowiedniego monitorowania (np. manometrem) może prowadzić do uszkodzenia maszyny. Podniesienie ciśnienia poprawi siłę na siłownikach, ale niekoniecznie wpłynie na prędkość wykonywania ruchów, czy możliwość jednoczesnego wykonywania dwóch czynności, co może świadczyć o ograniczeniach samej konstrukcji lub wydajności pompy.

Rozwiązania problemów z hydrauliką (np. wolny ruch, cofanie siłownika)

W przypadku problemów takich jak zbyt szybki ruch siłownika łyżki skarpowej lub cofanie się siłownika pod naciskiem, można zastosować kilka rozwiązań:

• Dławik z regulacją przepływu: Można założyć na wąż hydrauliczny zwykły dławik z regulacją przepływu, aby zmniejszyć ilość oleju pompowanego do siłownika.
• Zawór zwrotny krzyżowy: W przypadku cofania się siłownika pod naciskiem, zawór zwrotny krzyżowy, wpięty przed siłowniki od skarpówki, może rozwiązać problem. Ważne jest, aby zawór można było wysterować pod względem ciśnienia, przy którym ma "puszczać zamek". Rekomendowanym zaworem jest np. 2UZPHE6.
• Regulator przepływu: Do zmniejszenia przepływu potrzebny jest oddzielny zawór, który go reguluje, zrzucając nadmiar oleju do zbiornika.

Ważne: Przed wszelkimi modyfikacjami układu hydraulicznego zaleca się konsultację ze specjalistą i użycie manometru do pomiaru ciśnienia, aby uniknąć uszkodzenia komponentów.

Typowe osprzęty do minikoparek

Minikoparki są niezwykle wszechstronne dzięki szerokiej gamie osprzętu, którego można używać:

• Młoty: Młoty hydrauliczne służą do rozbiórki, przebijania betonu, asfaltu lub innych twardych powierzchni.
• Świdry: Służą do wiercenia otworów w ziemi, idealne do takich zadań jak sadzenie drzew czy montaż słupków ogrodzeniowych.
• Chwytaki: Do chwytania kłód, gruzu czy innych przedmiotów.

Jak dobrać odpowiednią łyżkę do koparki?

Dobór odpowiedniej łyżki do koparki to jedna z najważniejszych decyzji wpływających na wydajność pracy maszyny. Nieprawidłowy dobór może powodować przeciążenia układu hydraulicznego, szybsze zużycie tulei i sworzni, a nawet utratę stabilności maszyny.

1. Łyżka kopiąca: Podstawowy typ, z zębami roboczymi, dobrze radzi sobie w twardszych gruntach, glinie czy zbitej ziemi.
2. Łyżka skarpowa (do profilowania): Znacznie szersza od standardowej, zazwyczaj bez zębów, służy do precyzyjnego wyrównywania terenu i szybkiego oddzielania materiału (np. kamieni od ziemi). Może być przerobiona na hydrauliczną.
3. Łyżka planerska: Specjalistyczny typ do precyzyjnego wyrównywania terenu.
4. Łyżki skalne: Przeznaczone do pracy w najtrudniejszych warunkach.

Ważne jest, aby szerokość łyżki była dopasowana do masy koparki (np. łyżka 40 cm do minikoparki o masie 1,5-2 tony), a sama łyżka nie była zbyt duża, aby nie obciążać maszyny i nie pogarszać stabilności.

Sposoby montażu łyżki

Prawidłowy montaż łyżki do koparki ma ogromne znaczenie dla bezpieczeństwa pracy, trwałości osprzętu oraz wygody operatora:

• Mocowanie na sworzniach (system pin-on): Klasyczny i prosty sposób montażu poprzez włożenie sworzni w otwory. Minusem jest czasochłonna wymiana osprzętu.
• Szybkozłącze mechaniczne: Znacząco przyspiesza wymianę osprzętu, zazwyczaj poprzez zwolnienie blokady szybkozłącza specjalnym kluczem lub dźwignią. Popularne w minikoparkach i koparkach średniej wielkości.
• Szybkozłącze hydrauliczne: Najbardziej zaawansowany system montażu, umożliwiający szybką i bezpieczną wymianę osprzętu z kabiny operatora.

Warto również pamiętać, że szybkozłącza występują w różnych standardach, takich jak system S (np. S30, S40, S60), system CW (np. CW10, CW30), system symetryczny czy Lehnhoff.

Przed i po użyciu minikoparki: Bezpieczeństwo i konserwacja

Kontrole przed użyciem minikoparki

Przed uruchomieniem minikoparki konieczne jest przeprowadzenie dokładnych kontroli bezpieczeństwa, aby upewnić się, że maszyna jest w dobrym stanie technicznym. Kontrole te chronią zarówno sprzęt, jak i wszystkich pracowników na placu budowy.

1. Kontrola objazdowa:
   • Sprawdź szczelność: Wyszukaj wszelkie wycieki płynów (hydrauliczny, silnikowy, chłodzący).
   • Sprawdź, czy nie występują uszkodzenia: Obejrzyj wysięgnik, ramię i łyżkę pod kątem pęknięć, wgnieceń lub poluzowanych śrub.
   • Sprawdź gąsienice i zęby łyżki: Oceń ich zużycie lub uszkodzenia.
2. Sprawdź poziom płynów:
   • Olej silnikowy: Sprawdź bagnetem, w razie potrzeby uzupełnij.
   • Płyn hydrauliczny: Upewnij się, że zbiornik jest pełny.
   • Płyn chłodzący: Sprawdź poziom, gdy silnik jest zimny.
3. Sprawdź wnętrze kabiny:
   • Wyreguluj siedzenie i pas bezpieczeństwa.
   • Przetestuj sterowanie (joysticki, pedały) pod kątem płynności działania.
   • Zlokalizuj wyłącznik awaryjny i upewnij się, że jest sprawny.

Jak obsługiwać minikoparkę: Poradnik dla początkujących

Obsługa minikoparki wymaga cierpliwości i praktyki. Zawsze przestrzegaj zasad bezpieczeństwa i zapoznaj się z maszyną w czystej, otwartej przestrzeni, zanim przystąpisz do wykonywania rzeczywistych zadań.

1. Uruchamianie minikoparki:
   • Usadź się w kabinie, dopasuj fotel i zapnij pasy.
   • Uruchom silnik i pozostaw na biegu jałowym przez kilka minut do rozgrzania.
2. Zrozumienie elementów sterujących:
   • Lewy joystick: steruje wysięgnikiem (góra/dół) i obrotem kabiny (lewo/prawo).
   • Prawy joystick: steruje ramieniem (wysuwanie/wsuwanie) i łyżką (otwieranie/zamykanie).
   • Pedały: służą do jazdy - lewy pedał do lewej gąsienicy, prawy pedał do prawej.
3. Jazda i manewrowanie: Ćwicz jazdę na otwartej przestrzeni, aby przyzwyczaić się do kierowania i zatrzymywania.
4. Obrót kabiny: Obracanie kabiny lewym joystickiem umożliwia kopanie lub wysypywanie materiału bez konieczności zmiany położenia całej maszyny.
5. Korzystanie z wysięgnika, ramienia i łyżki: Używaj joysticków do precyzyjnego sterowania ruchami.
6. Wykonywanie podstawowych zadań: Opanuj techniki kopania, podnoszenia i poziomowania.
7. Przełączanie osprzętów: Zawsze wyłączaj maszynę przed zmianą osprzętu. Użyj szybkozłącza, aby bezpiecznie odłączyć i zamocować nowe narzędzie.

Zaawansowane techniki operacyjne

Opanowanie zaawansowanych umiejętności zwiększa produktywność i bezpieczeństwo:

• Precyzyjne kopanie i niwelowanie: Poruszaj wysięgnikiem, ramieniem i łyżką powoli i równomiernie. Często sprawdzaj głębokość.
• Praca w przestrzeniach zamkniętych: Zwracaj uwagę na promień obrotu kabiny, ustawiaj wysięgnik bliżej korpusu maszyny i poruszaj się powoli.
• Utrzymywanie równowagi i zapobieganie przewróceniu się: Pracuj na płaskim i stabilnym podłożu, trzymaj ciężkie ładunki blisko maszyny i nie przekraczaj udźwigu.

Procedury po użyciu: wyłączanie, czyszczenie i konserwacja

Po zakończeniu pracy należy bezwzględnie przestrzegać procedur wyłączania, czyszczenia i konserwacji, aby zapewnić maszynie optymalny stan do następnego użycia.

1. Wyłączanie i zabezpieczanie koparki:
   • Wyłącz silnik, ustawiając dźwignie sterujące w pozycji neutralnej.
   • Opuść wysięgnik, ramię i łyżkę na podłoże.
   • Zaciągnij hamulec postojowy i zablokuj elementy sterujące.
   • Wyłącz wszystkie światła i urządzenia elektryczne.
2. Czyszczenie maszyny: Regularne czyszczenie minikoparki po użyciu pomaga zachować jej wydajność i zapobiega gromadzeniu się brudu i osadu.
3. Smarowanie: Smaruj sworznie regularnie, np. co trzecie użycie maszyny, używając zwykłego smaru ŁT, aby przedłużyć ich żywotność.
