Żurawie marki HIAB to zaawansowane urządzenia, których prawidłowe funkcjonowanie opiera się na skomplikowanych systemach elektronicznych i hydraulicznych. W przypadku wystąpienia awarii, systemy te generują kody usterek, które są kluczowe w procesie diagnostyki i naprawy. Zrozumienie tych kodów oraz metod ich interpretacji jest niezbędne dla każdego operatora i serwisanta.
Wprowadzenie do Systemów Diagnostycznych HIAB

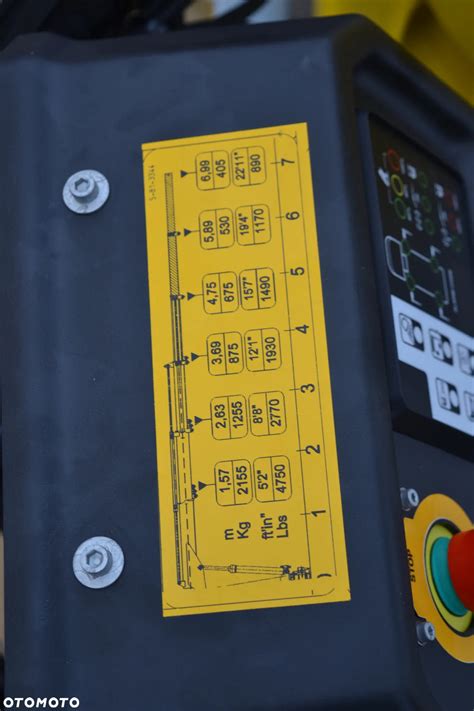

Systemy sterowania w żurawiach HIAB, takie jak MiniSpace, Space, Space 3000/4000/5000/6000, posiadają wbudowane mechanizmy diagnostyczne. Na wyświetlaczu panelu sterującego (niezależnie od jego wersji) pojawiają się liczby jedno- lub dwucyfrowe, informujące o wykrytych anomaliach. Ważne jest, aby zwrócić uwagę na dodatkowe oznaczenia, takie jak kropka w prawym dolnym rogu. Liczba z kropką oznacza ilość błędów zarejestrowanych w systemie, a nie numer konkretnej usterki. Zatem, jeśli wyświetla się "1.", a następnie "2", może to oznaczać, że pierwszy błąd ma kod "2".
W przypadku żurawi HIAB, takich jak model HIAB XS 088 z 2005 roku ze sterowaniem radiowym Space 4000, użytkownicy często poszukują znaczenia konkretnych kodów usterek, aby skutecznie zidentyfikować i rozwiązać problem.
Często Spotykane Kody Usterek i Ich Znaczenie
Kod 36: Problem z Manetkami Sterującymi
Kod usterki 36 jest powszechnie zgłaszanym problemem i oznacza, że manetki sterujące nie są w położeniu neutralnym (nie są wyśrodkowane). Ten błąd dotyczy położenia manetek, nawet jeśli wydają się być w odpowiedniej pozycji. Przyczyny mogą być różne, w tym zanieczyszczenie lub uszkodzenie czujnika położenia manetki (tzw. "Pool sensor").
Diagnostyka i Rozwiązanie
- W pierwszej kolejności zaleca się sprawdzenie, czy manetki chodzą luźno.
- Przed startem systemu warto poruszyć każdą manetkę z osobna.
- Jeśli problem nadal występuje, istnieje opcja kalibracji czujników manetek. Kalibrację można wykonać tylko przy użyciu dedykowanego urządzenia diagnostycznego. Jest ona również zalecana po każdym demontażu i ponownym montażu czujników.
- W niektórych przypadkach, nawet po próbach kalibracji, błąd może powrócić, co ostatecznie może wymagać wymiany czujnika.
Kod 49: Przypomnienie Serwisowe
Błąd o kodzie 49 to zazwyczaj przypomnienie o konieczności serwisu. Użytkownicy często traktują go jako mniej krytyczny, niemniej jednak jest to sygnał, że należy zaplanować przegląd techniczny urządzenia.
Kod 12: Krótkotrwałe Pojawienie się Błędu
Użytkownicy zauważyli, że kod 12 może pojawić się bardzo krótko (szybko mrugnąć) przed wyświetleniem błędu 36. Sugeruje to, że kod 12 może być związany z początkową fazą problemu z manetkami lub wskazywać na inną, powiązaną usterkę, wymagającą dalszej analizy.
Kod 40: Błąd Czujnika na Bocianie
Kod 40 wskazuje na błąd czujnika umieszczonego na bocianie, na przykład czujnika od kosza. Ten błąd może oznaczać zbyt niski lub zbyt wysoki sygnał z czujnika, co często świadczy o przerwie w obwodzie.
Możliwe Przyczyny i Rozwiązanie
- Sprawdź kable sterujące - uszkodzone przewody, szczególnie te związane z koszem, są częstą przyczyną.
- Zweryfikuj wtyczki i ich połączenia. Wyrobione wtyczki lub gniazda mogą powodować brak styku i przerywanie działania.
- Zlokalizuj i sprawdź przełącznik między normalną pracą a pracą z koszem, który powinien znajdować się w okolicach panelu sterującego.
Kod 50: Problemy z Prędkością i Mocą
W przypadku żurawia Hiab 245 E-7 ze sterownikiem SPACE 5000 i sterowaniem pilotem COMBI DRIVE 5000, kod 50 objawia się znacznym spadkiem prędkości i mocy żurawia podczas próby złożenia ramion w pozycję "Z". Towarzyszy temu migająca czerwona dioda na sterowniku. Taki objaw wskazuje na problem w układzie hydraulicznym lub elektronicznym, który ogranicza wydajność żurawia w określonych sytuacjach.
Kody 2, 2.23, 1. i 2 z kropką: Problemy z Elektrozaworem lub Czujnikiem
- W systemie MiniSpace, kod 1., a następnie 2, oznacza przerwę lub zwarcie w obwodzie głównego elektrozaworu. Dotyczy to cewki na zaworze, znajdującej się za manetkami na głównym rozdzielaczu. Aby to zweryfikować, należy odpiąć cewkę i zmierzyć jej rezystancję; prawidłowa wartość powinna wynosić od 20 do 100 Ohm.
- Dla modelu HIAB 166 D-3 PRO / SPACE 3000, użytkownicy zgłaszali błąd 2.23.
- W przypadku HIAB 085-2 z 2003 roku ze sterownikiem MiniSpace, błąd 2 i kod 03, wraz z szybko migającą czerwoną lampką, uniemożliwia zablokowanie żurawia i dalszą pracę.
- W modelu HIAB 125-2 z 2000 roku, po załączeniu zasilania, najpierw zapala się cyfra "1", a po chwili "2 z kropką" - również sugerując problem w układzie.
Kod 03: Przerwa w Obwodzie Pilota
Błąd 03 (przerwa w obwodzie) może pojawić się, jeśli wtyczka na pilocie zdalnego sterowania nie łączy lub gdy wciśnięty zostanie czerwony wyłącznik bezpieczeństwa. Panel sterująco-kontrolny (ten z trójkątem LED i czerwonym wyłącznikiem bezpieczeństwa) ma dwie wtyczki na górze obudowy; należy sprawdzić ich stan.
Kod 30: Brak Komunikacji z Pilotem
W przypadku systemu HIAB Space 4000, kod błędu 30 sygnalizuje brak komunikacji z pilotem zdalnego sterowania. Kontrolki na elektronice migają, a sterowanie ręczne działa poprawnie. Może to wskazywać na problem z modułem radiowym lub jego okablowaniem.
Inne Kody Usterek
Wśród innych zgłaszanych przez użytkowników kodów znalazły się:
- Kod 7 (MiniSpace): sugeruje problem elektroniczny.
- Kody 22, 34 (HDS 330): podczas składania dźwigu znacząco zwalnia obrót, działa tylko w jedną stronę.
- Kod 15 (HDS Hiab 144).
- Kod 53 (Hiab 220 c-3, sterowanie radiowe Space): żuraw sam się wyłącza na połączeniu radiowym.
- Kod 1.3 (HIAB 081 ze sterownikiem MINISPACE): wymaga rozszyfrowania, często w kontekście porozpinanej instalacji elektrycznej.
Diagnostyka i Narzędzia
Wyświetlanie Kodów Usterek
Kody błędów w żurawiach HIAB są zazwyczaj wyświetlane na specjalnej skrzynce z wyświetlaczem, nazywanej potocznie "boxem", która znajduje się nad rozdzielaczem głównym. W większych modelach, takich jak 166 E-5 HIPRO, dostępny jest wziernik, przez który można stale obserwować pojawiające się cyferki.
Dedykowane Urządzenia Diagnostyczne
Do pełnej diagnostyki i kalibracji, zwłaszcza czujników manetek, niezbędne jest dedykowane urządzenie diagnostyczne. Jest to specjalny interfejs skonstruowany przez firmę HIAB, wraz z dedykowanym oprogramowaniem. Dostęp do tego oprogramowania i możliwość przeprowadzania zaawansowanych procedur serwisowych posiadają zazwyczaj tylko autoryzowane centra serwisowe HIAB.
Problemy z Okablowaniem i Połączeniami
Bardzo często przyczyną różnorodnych usterek, objawiających się kodami błędów, są problemy z okablowaniem i połączeniami elektrycznymi. Przykładem może być uszkodzony kabel sterowania z kosza, gdzie przerwana żyła powoduje nieregularny kontakt. Podobnie, wyrobione wtyczki lub gniazda w systemach sterowania zdalnego pilotem mogą prowadzić do braku styku i przerw w działaniu żurawia. W takich przypadkach zaleca się dokładne sprawdzenie kabli pod kątem uszkodzeń mechanicznych oraz pomiar ich ciągłości i rezystancji za pomocą miernika.
Znaczenie Regularnego Serwisu
Żurawie HIAB, takie jak model 550, są znane ze swojej trwałości i niezawodności. Kluczowe dla utrzymania ich w doskonałym stanie technicznym jest regularny serwis. Firmy, które dbają o systematyczne przeglądy i konserwację, zapewniają długie i bezproblemowe użytkowanie swoich żurawi, minimalizując ryzyko wystąpienia poważnych usterek i związanych z nimi kodów błędów.
