Wprowadzenie do Złożoności Mostu Napędowego
Most napędowy w koparko-ładowarce, takiej jak JCB 3CX czy CAT 428, jest jednym z najbardziej skomplikowanych i najciężej pracujących podzespołów. W przeciwieństwie do prostych "belek" w starszych traktorach, to zaawansowany system mechaniczny, który musi jednocześnie pełnić trzy kluczowe funkcje: dźwigać cały ciężar tylnej części maszyny wraz z ramieniem koparkowym, przenosić potężny moment obrotowy ze skrzyni biegów na koła oraz (w przypadku mostu skrętnego) umożliwiać skręcanie. Awaria któregokolwiek z jego wewnętrznych komponentów - czy to mechanizmu różnicowego, czy zwolnicy planetarnej - jest kosztowna i unieruchamia maszynę.
Objawy i Pierwsze Sygnały Przegrzewania
Podczas dłuższej jazdy w maszynie JCB często obserwuje się nadmierne grzanie się oleju w tylnym moście. Nagrzewanie się oleju to w pewnym stopniu normalne zjawisko, jednak gdy osiąga on zbyt wysoką temperaturę, mogą pojawić się poważne problemy. Obudowa mostu staje się bardzo gorąca, a uszczelniacz na półosi może odkształcać się i przepuszczać olej. Pojawienie się oleju w miejscu, gdzie znajduje się uszczelniacz półosi, często zbiega się z zapaleniem się odpowiedniej kontrolki sygnalizującej problem.
Nienormalne Hałasy i Drgania
- Głośne "wycie" lub "huczenie" z mostu, nasilające się wraz z prędkością jazdy, często wskazuje na zużycie łożysk wałka ataku lub pracę na starym, zanieczyszczonym oleju mostowym.
- Głośne, metaliczne stuki i zgrzyty podczas skręcania mogą sygnalizować problemy z mechanizmem różnicowym, zwłaszcza pęknięcie sworznia satelitów lub wyłamanie zębów.
- Rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem, wraz z gwałtownym wzrostem temperatury w piaście, jest objawem awarii zwolnicy planetarnej.
- Stuki w moście przy zmianie kierunku (przód-tył), nasilające się po kilku godzinach jazdy, mogą być związane z luzem na frezie wału napędowego lub zużyciem krzyżaków w przegubach.
JCB - wymuś ustawienie zbieżności kół 4-kołowych
Kluczowe Elementy Mostu Napędowego i Potencjalne Przyczyny Awarii
Most napędowy składa się z centralnej obudowy (tzw. "główki") oraz dwóch bocznych "pochw", w których obracają się półosie. W centralnej części mostu ("główce") dzieje się cała "magia" rozdziału napędu.
1. Przekładnia Główna (Wałek Ataku i Koło Talerzowe)
Anatomia i Funkcja
Napęd z wału napędowego trafia na wałek ataku - małe koło zębate o stożkowym, hipoidalnym kształcie. Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej, dużej redukcji prędkości obrotowej, a tym samym zwiększenia momentu obrotowego. Są to elementy pracujące w warunkach ekstremalnych nacisków.
Potencjalne Problemy
Objawami problemów są głośne "wycie" lub "huczenie" z mostu, nasilające się wraz z prędkością jazdy. Najczęściej jest to spowodowane zużyciem łożysk wałka ataku, co powoduje luz i zmianę geometrii zazębienia, lub pracą na starym, zanieczyszczonym oleju mostowym. Niewłaściwy olej również może być przyczyną. W przeszłości notowano przypadki wyszczerbienia zęba na kole talerzowym, co prowadziło do uszkodzenia łożysk przez opiłki.
2. Mechanizm Różnicowy (Dyferencjał)
Rola w Rozdziale Napędu

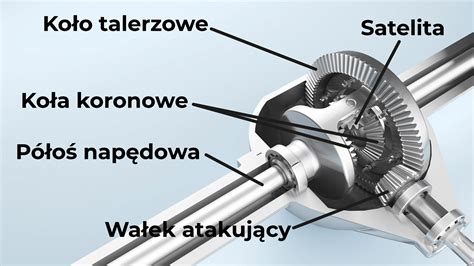

Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego. W maszynie skręcającej, koło po wewnętrznej stronie zakrętu pokonuje krótszą drogę niż koło po zewnętrznej i musi obracać się wolniej. Dyferencjał to mechanizm, który na to pozwala, zapobiegając ślizganiu się opon i powstawaniu potężnych naprężeń w moście. Wewnątrz kosza znajdują się małe koła zębate, tzw. satelity, które rozdzielają moment obrotowy na dwa koła koronowe, każde połączone z jedną półosią.
Typowe Usterki i Ich Konsekwencje
Wadą dyferencjału jest to, że moment obrotowy zawsze ucieka tam, gdzie ma lżej. Jeśli jedno koło wpadnie w błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony, a maszyna utknie. Rozwiązaniem jest blokada mechanizmu różnicowego (100% blokady uruchamiana przez operatora) lub mechanizm o Ograniczonym Poślizgu (LSD), który działa automatycznie i wymaga specjalnego oleju (np. JCB Axle Oil HP Plus - HPD) z modyfikatorami tarcia. Objawami awarii są głośne, metaliczne stuki i zgrzyty podczas skręcania, a także problemy z załączeniem blokady lub jej "trzymaniem" na zakrętach. Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów, często z powodu pracy na oponach o różnym stopniu zużycia lub przez gwałtowne "strzały" ze sprzęgła przy włączonej blokadzie.
3. Półosie Napędowe
Funkcja i Konstrukcja
Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół. Półosie to długie, stalowe wały biegnące wewnątrz pochw mostu, których zadaniem jest przeniesienie napędu z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście. Półoś jest zaprojektowana jako "bezpiecznik" w układzie.
Przyczyny Ukręcenia
Najczęściej jest to gwałtowne obciążenie udarowe, np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie. W historii napraw mostów JCB zdarzały się przypadki ukręcenia półosi przy mechanizmie różnicowym, czasem kilkukrotnie w krótkim odstępie czasu.
4. Zwolnica Planetarna (w Piaście Koła)
Mechanizm Działania
Jest to kluczowy i najbardziej genialny element mostu napędowego w ciężkiej maszynie. Inżynierowie przenieśli ostatni etap redukcji prędkości i zwielokrotnienia siły na sam koniec układu - do piasty koła. Działa to tak: półoś (przenosząca dużą prędkość, mały moment) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem). Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów, które toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), na stałe przymocowanego do obudowy mostu. Satelity są osadzone w masywnym jarzmie (nośniku), połączonym bezpośrednio z piastą koła. Efektem jest zamiana szybkiej rotacji półosi na bardzo wolny, ale potężny obrót jarzma i koła.
Najczęstsze Awarie Zwolnicy
Objawy awarii to głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem, oraz gwałtowny wzrost temperatury w piaście.
- Awaria Oleju: Zwolnica jest zamkniętym układem smarowanym tym samym olejem co dyferencjał. Najczęstszą przyczyną awarii jest wyciek oleju przez zużyte uszczelnienie piasty (uszczelnienie czołowe / duo-cone).
- Awaria Łożysk: Zużycie łożysk.
- Zniszczenie Kół Zębatych: Gdy łożyska ulegną zniszczeniu, satelity tracą osiowość, pracują pod kątem, a ich zęby nie zazębiają się prawidłowo. Dochodzi do powstawania wżerów (pittingu), a w końcu do wyłamania zębów satelitów, koła słonecznego lub koła koronowego.
Inne Ważne Czynniki Wpływające na Przegrzewanie
Problemy z Układem Hamulcowym
Możliwe jest, że przyczyną grzania się mostu jest nieszczelność zacisku hamulcowego lub wyciek płynu hamulcowego bezpośrednio do tylnego mostu. Hamulce w mostach JCB są często umiejscowione przy dyferencjale, co wymaga demontażu pochw półosi napędowych w celu ich naprawy. Trzymające hamulce, choć koło wydaje się obracać w miarę lekko, mogą powodować nadmierne tarcie i generować ciepło.
Stan i Poziom Oleju w Moście
Most napędowy jest układem zamkniętym, smarowanym jednym olejem (zazwyczaj tym samym co skrzynia biegów lub oddzielnym olejem mostowym). Niewłaściwa lepkość oleju, jego niski poziom spowodowany wyciekami, lub użycie starego i zanieczyszczonego oleju, który stracił swoje właściwości smarne i EP (Extreme Pressure), to jedne z głównych przyczyn przegrzewania i zużycia komponentów.
Luz na Wale Napędowym i Krzyżakach
Niewielki luz, rzędu pół centymetra na frezie wału napędowego, jest już bardzo znaczący i może powodować stuki, nasilające się, gdy most się zagrzeje. Tak duży luz powinien zostać wyeliminowany poprzez smarowanie kompensacji lub wymianę wału. W modelach z czterema kołami skrętnymi, krzyżaki półosi w koszykach przy każdym kole również mogą generować stuki, zwłaszcza pod obciążeniem, gdy mają luz.
Różne Rozmiary lub Zużycie Opon
Montaż opon o różnym stopniu zużycia lub, co gorsza, o innym rozmiarze na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost. To generuje dodatkowe ciepło i przyspiesza zużycie dyferencjału, a w konsekwencji może prowadzić do jego przegrzewania.
Diagnostyka Awarii na Podstawie Analizy Oleju
Stan oleju w moście to najlepsze narzędzie diagnostyczne. Przy każdej wymianie oleju, korek spustowy (który jest zazwyczaj magnetyczny) należy dokładnie obejrzeć:
- "Szary Pył" lub "Jeżyk": Niewielka ilość drobniutkiego, stalowego pyłu, który tworzy na magnesie "jeżyka", jest objawem normalnego zużycia eksploatacyjnego.
- Błyszczące, Srebrne Płatki (jak brokat): Bardzo zły znak. To nie są opiłki z kół zębatych, lecz resztki zniszczonych łożysk (np. łożysk wałka ataku lub łożysk stożkowych w zwolnicy).
- Duże Kawałki Stali: Oznaczają awarię katastrofalną. To fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów.
- Ciemny, Czarny Szlam (jak pasta): To nie są opiłki metalowe, lecz nagromadzony osad i zanieczyszczenia, świadczące o zużyciu oleju lub pracy w trudnych warunkach.
Najczęściej Zadawane Pytania (FAQ)
- Moja maszyna "głośno wyje" podczas jazdy. Co to jest?
Najczęściej jest to zużycie łożysk wałka ataku lub praca na starym, zanieczyszczonym oleju mostowym. Może być też problem z kalibracją luzów przekładni hipoidalnej.
- Podczas skręcania słyszę głośne stuki i szarpnięcia z tylnego mostu. Co to jest?
Jeśli masz most z blokadą LSD, jest to klasyczny objaw zużycia oleju lub zalania go niewłaściwym olejem (bez dodatków LSD). Tarczki "sklejają się" i szarpią. Może to być również problem z luzami na krzyżakach przegubów lub uszkodzony mechanizm różnicowy (satelity).
- Straciłem napęd na jedno koło, słyszałem głośny "strzał". Co się stało?
Na 99% jest to ukręcona półoś napędowa, zazwyczaj wskutek gwałtownego obciążenia udarowego.
- Czy mogę mieszać oleje przekładniowe różnych producentów?
Nie jest to zalecane. Mimo że mogą mieć tę samą klasę (np. GL-5), mogą zawierać różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne, co może negatywnie wpłynąć na ich właściwości i żywotność mostu.
- Czy olej w moście trzeba wymieniać, skoro to układ zamknięty?
Tak. Olej zużywa się chemicznie (traci właściwości EP), a także gromadzi zanieczyszczenia (opiłki, woda z kondensacji). Regularna wymiana oleju jest kluczowa dla długiej i bezawaryjnej pracy mostu.
Podsumowanie i Zalecenia
Most napędowy to skomplikowany system, którego prawidłowe działanie jest kluczowe dla wydajności i bezpieczeństwa maszyny. Regularna kontrola oleju, w tym analiza opiłków na korku magnetycznym, oraz stosowanie płynów o właściwej specyfikacji to najtańsze ubezpieczenie przed kosztownym remontem. Ważne jest również utrzymywanie prawidłowych luzów w całym układzie napędowym, od wału po krzyżaki i łożyska. Jeśli jednak doszło do awarii, konieczna jest precyzyjna diagnostyka i wymiana uszkodzonych elementów na nowe. Pamiętaj też o ochronie układu hamulcowego dzięki filtrom REDX i uszczelnieniom VICORTEX.
