Skrzynia biegów w ładowarkach Bobcat: Budowa, zasada działania i konserwacja

Skrzynia biegów stanowi istotny element wielu pojazdów i maszyn, a jej rola jest szczególnie widoczna w małych maszynach do robót ziemnych, takich jak koparko-ładowarki. Bez niej moc generowana przez silnik nie docierałaby do kół w kontrolowany i zoptymalizowany sposób. W przypadku koparko-ładowarek, skrzynia biegów nie tylko przenosi moc silnika na koła, ale także dostarcza ją do elementów hydraulicznych ramienia ładowarki i koparki, zapewniając płynny ruch, stabilność oraz bezpieczeństwo.

Rola skrzyni biegów w maszynach budowlanych

Skrzynia biegów, jako część układu napędowego maszyny, który zaczyna się od silnika, a kończy na kołach, jest odpowiedzialna za kontrolowane i zoptymalizowane dostarczanie mocy. Jej kluczowym zadaniem jest zamiana wysokiej prędkości obrotowej silnika na potężną siłę pchania (niski bieg) lub wyższą prędkość transportową (wysoki bieg). Silnik spalinowy jest najbardziej wydajny w wąskim zakresie obrotów, dlatego skrzynia biegów umożliwia jego pracę w optymalnym zakresie niezależnie od wymaganego momentu obrotowego i prędkości jazdy.

• Niski bieg (duże przełożenie): Maszyna porusza się wolno, ale dysponuje ogromną siłą do pchania urobku lub wjeżdżania pod wzniesienia.
• Wysoki bieg (małe przełożenie): Maszyna porusza się szybko (np. podczas jazdy po drodze), ale ma niewielką siłę pchania.

Rodzaje układów napędowych w maszynach budowlanych

Układy napędowe w maszynach budowlanych są mocno eksploatowane, pracując w trudnych warunkach, często bez przerwy przez wiele godzin. Muszą przy tym wytrzymać ogromne przeciążenia i pracować cały czas w szczycie swojej wytrzymałości. Z tego powodu układy mechaniczne często nie sprostałyby takiemu zadaniu. Maszyny budowlane są napędzane głównie przy pomocy przekładni hydraulicznych, które cechują się ogromną wytrzymałością na przeciążenia oraz możliwością przełożenia wysokiego momentu obrotowego. Ich rozmiar i ciężar nie grają roli, dlatego chętnie stosuje się je w ciężkich maszynach budowlanych.

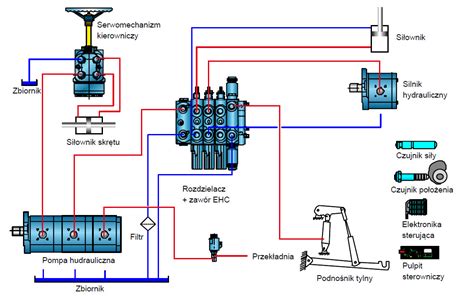

Napęd hydrostatyczny - charakterystyka

Istota napędu hydraulicznego polega na posiadaniu ciekłej substancji (oleju lub emulsji oleju w wodzie) jako nośnika energii hydraulicznej między generatorem, który ją wytwarza (pompą), a silnikiem, w którym energia ta z powrotem konwertowana jest na energię mechaniczną. Na cały układ składają się pompy, które mają możliwość zmiany kierunku przepływu oleju oraz silnik hydrauliczny.

Czym jest przekładnia hydrostatyczna?

W zamkniętym układzie pompa pobiera olej, który wraca z hydromotoru i cyrkuluje go. Przekładnia hydrostatyczna pobiera olej za pośrednictwem przewodów przez zawór sterujący. Zbiornik oleju jest tylko rezerwuarem i miejscem poboru przecieków. System działa prawidłowo, jeśli pompa utrzyma ciśnienie na poziomie od 10 do 30 barów. Układ otwarty korzysta z głównej pompy osprzętu, a nie z dedykowanej pompy napędu.

Układy hydrostatyczne - wady i zalety

Napęd hydrostatyczny to prosta metoda zamiany ruchu obrotowego na ruch postępowo-zwrotny przy pomocy siłowników. Uzyskane w ten sposób siły są ogromne, a maksymalny skok siłownika jest ograniczony właściwie wyłącznie możliwościami wykonawczymi. Oprócz tego napęd hydrostatyczny posiada zdolność zatrzymania się w dowolnie wybranym położeniu. Używając odpowiedniego układu regulacji, można osiągnąć bardzo wysoką dokładność pozycjonowania. Charakterystyka układu hydrostatycznego pozwala również na całkowite pozbycie się dźwignic czy hamulca (stosuje się go wyłącznie jako system bezpieczeństwa).

Wadą układu hydrostatycznego są ograniczenia pochodzące od silnika, który dyktuje sprawność całego układu. Ponadto, ze względu na korzystanie z cieczy jako czynnika napędowego, jej zbiornik znacznie zwiększa masę całego urządzenia. Musi być ona również utrzymana w odpowiedniej temperaturze, stąd konieczność stosowania urządzeń grzewczych i chłodzących. Nieuniknione wycieki z układu są nieestetyczne i obniżają higienę i bezpieczeństwo pracy.

Napęd hydrokinetyczny - charakterystyka

Przekładnia hydrokinetyczna to zamknięty w jednej obudowie zestaw odpowiednio wyprofilowanych łopatek, które przenoszą moment obrotowy bezkontaktowo, za pomocą krążącego oleju. Ciecz zasysana jest ze zbiornika i przetaczana do dyfuzora, dzięki czemu zyskuje energię kinetyczną.

Czym jest przekładnia hydrokinetyczna?

Przekładnia zbudowana jest z turbiny, która nadaje ruch cieczy w kierunku łopatek obudowy. Przez zmiennik momentu uzyskuje się możliwość zmiany parametrów przenoszonego momentu obrotowego. Wzrost obciążenia spowoduje spadek obrotów, co wywołuje przenoszenie wyższego momentu. Przekładnie takie są szeroko stosowane w większości samochodowych skrzyń automatycznych, jak również w maszynach budowlanych (spychacze, ładowarki teleskopowe czy czołowe). Przekładnia hydrokinetyczna współpracuje ze skrzynią biegów, ponieważ sam zmiennik obrotów ma za mały zakres przełożenia.

Układy hydrokinetyczne - wady i zalety

Zaletą napędu hydrokinetycznego jest brak sztywnego połączenia, dzięki czemu można przełożyć ogromne siły bez przeciążenia układu napędowego. Ma również większą trwałość, nawet przy dużych obciążeniach, a podczas normalnej pracy nie obciąża mocno pozostałych elementów układów przeniesienia napędu.

Na minusy składają się mniejsza sprawność takiego rozwiązania. Przekładnia taka pracuje przez ciągły poślizg, co skutkuje również większym zużycia paliwa. Wielkość takiego napędu jest również większa od alternatywnych rozwiązań. W trakcie pracy generuje ona dużo ciepła, przez co wymaga dodatkowego chłodzenia.

Przekładnia hydromechaniczna (HVT) - połączenie zalet

Stosowanie przekładni HVT (Hybrid Variable Transmission) ma na celu wyeliminowanie wad obu typów skrzyń hydraulicznych. Wewnątrz obudowy wyróżnić można układ hydrostatyczny i mechaniczny. Napęd przekazywany może być oddzielnie lub łącznie, natomiast moc wyjściowa jest sumowana na wał napędowy. Praca całego układu sterowana jest elektronicznie. Napęd ten wykorzystuje się podczas jazdy z wysoką siłą napędową, ale z niskimi prędkościami jazdy.

Skrzynia biegów Powershift w maszynach Caterpillar i Bobcat

Skrzynia biegów Powershift, stosowana w maszynach takich jak spycharka CAT D6, ładowarka 966M czy wozidło 777, to inżynieryjne arcydzieło. To nie jest zwykła skrzynia biegów, jaką znamy z samochodów, lecz złożony, hydro-mechaniczny system zaprojektowany do przenoszenia gigantycznych momentów obrotowych i umożliwienia płynnej zmiany biegów pod pełnym obciążeniem. Wszystkie teleskopy Bobcata produkowane do około 2012 roku (z wyjątkiem modeli 2250 i TL) korzystają z tej technologii.

Kluczową różnicą i największą zaletą przekładni Powershift jest możliwość zmiany przełożenia (biegu) bez przerywania napędu. W skrzyni manualnej operator musi wcisnąć sprzęgło, fizycznie rozłączyć silnik od skrzyni, wybrać bieg i ponownie załączyć sprzęgło. W skrzyni Powershift nie ma jednego, centralnego „suchego” sprzęgła. Zamiast tego, wewnątrz skrzyni znajduje się wiele zestawów „mokrych” sprzęgieł (po jednym dla każdego biegu i kierunku), które są zanurzone w oleju.

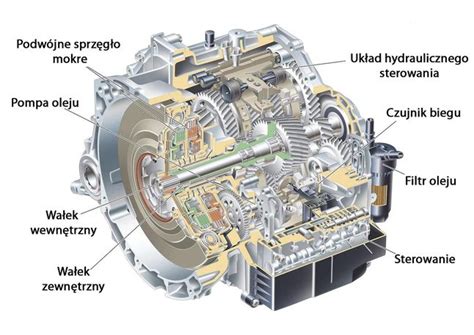

Elementy skrzyni Powershift

1. Zmiennik momentu obrotowego (Converter)

Rola: To jest "hydrauliczne sprzęgło" maszyny. Jest to element łączący silnik ze skrzynią biegów. Składa się z pompy, turbiny i statora, zanurzonych w oleju. Pozwala silnikowi pracować na obrotach, podczas gdy maszyna stoi w miejscu (np. na biegu, z wciśniętym hamulcem). To on przenosi moc z silnika do skrzyni za pośrednictwem oleju, jednocześnie zwielokrotniając moment obrotowy przy ruszaniu. Firma Caterpillar zdobyła reputację producenta silników i przekładni zaliczanych do najbardziej niezawodnych na świecie. Zoptymalizowane pod kątem potrzeb producentów OEM zespoły napędowe Cat płynnie współpracują i komunikują się z innymi elementami układu napędowego, zapewniając dużą moc, zoptymalizowane opcje zmiany przełożeń i łatwość obsługi wymaganą przez klientów. Takie kompletne rozwiązanie z zakresu układu napędowego zapewnia niższe zużycie paliwa i większą płynność pracy, zwiększając wartość maszyny w całym okresie jej eksploatacji.

2. Pompa skrzyni biegów (Charge Pump)

Rola: To serce układu sterującego. Jest to pompa (zazwyczaj zębata) napędzana przez silnik lub zmiennik, która pobiera olej Cat TDTO ze skrzyni i tłoczy go pod wysokim ciśnieniem (tzw. "ciśnienie pilotujące" lub "charge pressure"). To właśnie to ciśnienie jest siłą, która będzie później aktywować sprzęgła. Słaba pompa oznacza niskie ciśnienie i problemy z pracą skrzyni.

3. Pakiety sprzęgłowe (Clutch Packs)

Rola: To są właściwe "zmieniacze biegów". Każdy bieg oraz kierunek jazdy (np. "Dwójka do Przodu") ma swój własny pakiet. Zespół ten składa się z naprzemiennie ułożonych:

• Tarcz ciernych: Stalowe rdzenie pokryte specjalnym, porowatym materiałem ciernym (na bazie grafitu, brązu, celulozy), spiekany i przyklejany do stalowego rdzenia. Mają zewnętrzne zęby, które blokują się w koszu sprzęgłowym.
• Przekładek stalowych: Gładkie, idealnie płaskie tarcze stalowe z zębami wewnętrznymi, które są osadzone na wałku. Muszą być idealnie płaskie i wykonane ze stali odpornej na odkształcenia termiczne.

Jak działa zmiana biegu w Powershift?

Kiedy operator wybiera bieg (np. "Dwójka do Przodu"), elektrozawory kierują ciśnienie oleju z pompy skrzyni biegów do dwóch odpowiednich koszy (kosza biegu nr 2 i kosza kierunku "Przód"). Olej ten popycha hydrauliczny tłok, który z ogromną siłą ściska pakiet tarcz ciernych i przekładek. Tarcie między nimi powoduje ich zblokowanie w jeden element. Kosz (połączony z jednym wałkiem) zostaje mechanicznie połączony z wałkiem (połączonym z innym biegiem), a napęd zostaje załączony.

Usterki skrzyni Powershift - "spalone tarczki"

Najczęstszą diagnozą w każdym warsztacie jest "spalenie tarczek". Operator zgłasza "brak napędu" lub "ślizganie się biegów". Mechanik rozbiera skrzynię i ogłasza wyrok: "spalone tarczki". Rzeczywiście, po rozebraniu kosza sprzęgłowego, zamiast czystych przekładek, znajdujemy czarny, zwęglony, pofalowany od temperatury zestaw płyt. Spalenie tarczek to efekt ekstremalnej temperatury, która powstaje tylko z jednego powodu: poślizgu. Tarcie między tarczkami ciernymi a przekładkami stalowymi, które nie są w stanie w pełni się zablokować, generuje ciepło, które dosłownie gotuje olej, pali materiał cierny i odkształca (wichruje) stalowe przekładki.

Główne przyczyny spalenia tarczek:

1. Problem hydrauliczny (brak ciśnienia): To najczęstsza przyczyna. Tłok w koszu sprzęgłowym nie dociska pakietu tarcz z wystarczającą siłą z powodu:
   • Nieszczelnych uszczelnień tłoka (stwardniałe lub pęknięte uszczelnienia).
   • Zabrudzonego filtra przekładniowego (zapchany filtr).
   • Zużytej pompy ładującej skrzyni.
2. Problem z olejem (niewłaściwy współczynnik tarcia): Zalanie skrzyni Powershift niewłaściwym olejem. Jeśli olej jest zbyt "śliski" (np. olej silnikowy lub olej GL-5), materiał cierny na tarczkach nie jest w stanie wygenerować odpowiedniego tarcia. Olej Cat TDTO (spełniający normę TO-4) został stworzony specjalnie do pracy z materiałami ciernymi CAT - pozwala na pewne zblokowanie tarcz, jednocześnie chroniąc je przed zużyciem i odprowadzając ekstremalne ilości ciepła.
3. Zużycie materiałów ciernych: Użycie tanich zamienników o nieznanym materiale ciernym to loteria. Oryginalne materiały cierne w tarczach CAT to zaawansowany kompozyt.
4. Odkształcone przekładki stalowe: Jeśli dojdzie do przegrzania (poślizgu), tanie przekładki stalowe "wichrują się" (falują).

Diagnostyka i prewencja awarii skrzyni

Analiza oleju S•O•S to skuteczna metoda rozpoznawania nadchodzącej awarii skrzyni. Gwałtowny wzrost miedzi (Cu) w oleju TDTO jest pierwszym sygnałem, że tarczki zaczynają się rozpadać - na długo zanim operator poczuje poślizg, ponieważ tarcze cierne w skrzyniach CAT często wykorzystują brąz lub miedź jako część kompozytu ciernego.

Awarie zmiennika momentu

Objawy: Maszyna jest "słaba", nie ma siły pchania, mimo że silnik wchodzi na wysokie obroty. W skrajnych przypadkach - całkowity brak napędu. Często towarzyszy temu gwałtowny wzrost temperatury oleju w skrzyni.Analiza: Zmiennik przenosi moc przez olej. Jego wewnętrzne zużycie (np. wytarte łopatki turbiny lub statora) powoduje nadmierny poślizg. Silnik się kręci, ale nie jest w stanie przekazać pełnej mocy do skrzyni. Zużyty zmiennik zaczyna generować ogromne ilości metalowych opiłków, które są natychmiast zasysane przez pompę skrzyni i tłoczone do elektrozaworów i pakietów sprzęgłowych, niszcząc je od środka.Diagnostyka (Stall Test): Najlepszą metodą diagnozy jest "test przeciążeniowy". Polega on na zablokowaniu maszyny hamulcami, włączeniu biegu i wciśnięciu pedału gazu do oporu na kilka sekund, mierząc jednocześnie maksymalne obroty silnika. Zbyt wysokie obroty świadczą o nadmiernym poślizgu w zmienniku.

Zużycie pompy skrzyni biegów

Objawy: Opóźniona reakcja na zmianę biegów, szarpanie, "ślizganie się" biegów pod obciążeniem, głośna praca pompy (wycie).Analiza: Pompa (zazwyczaj zębata) zużywa się naturalnie, a proces ten przyspieszają zanieczyszczenia w oleju. Zużyta pompa nie jest w stanie utrzymać stabilnego, wysokiego ciśnienia sterującego. W momencie załączenia biegu, ciśnienie jest zbyt niskie, tłok niedostatecznie ściska pakiet tarcz, co prowadzi do ich poślizgu i spalenia.Diagnostyka: Podstawą jest pomiar ciśnień manometrami wpiętymi w porty diagnostyczne skrzyni. Zbyt niskie ciśnienie na jednym z pakietów jasno wskazuje miejsce wewnętrznej nieszczelności.

Profesjonalny remont skrzyni Powershift

Decyzja o remoncie skrzyni Powershift wiąże się z koniecznością kompleksowego podejścia. Samo przełożenie tarczek i przekładek to przepis na katastrofę. Kluczowe kroki to:

1. Wymiana 100% uszczelnień: Należy wymienić wszystkie uszczelnienia na tłokach sprzęgłowych, pierścienie na wałkach i uszczelniacze zewnętrzne. Ponowne użycie starych, twardych uszczelnień to gwarancja wewnętrznego przecieku i spalenia nowych tarcz. Stosowanie wysokiej jakości zestawów uszczelnień (np. VICORTEX) jest kluczowe.
2. Weryfikacja pompy i zmiennika: Zawsze należy sprawdzić stan pompy ładującej i zmiennika momentu. Jeśli to one były przyczyną awarii, należy je zregenerować lub wymienić.
3. Płukanie układu i wymiana filtrów: Cały układ - w tym chłodnica oleju skrzyni biegów i przewody - musi być dokładnie wypłukany z opiłków. Po montażu należy zalać skrzynię nowym, czystym olejem Cat TDTO i obowiązkowo zainstalować nowy, wysokiej jakości filtr (np. REDX).

Skrzynia Autoshift - ewolucja Powershift

Autoshift to ewolucja skrzyni Powershift. Zamiast manualnego wyboru każdego biegu, operator wybiera tylko kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje, kiedy zmienić przełożenie, podobnie jak w automatycznej skrzyni biegów w samochodzie.

System TorqueLock

Największą wadą układu ze zmiennikiem momentu są straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej. Zmiennik generuje wtedy niepotrzebne ciepło i zwiększa zużycie paliwa. System TorqueLock to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika momentu. Gdy maszyna osiągnie odpowiednią prędkość na wyższych biegach, sterownik hydraulicznie blokuje to sprzęgło, tworząc w ten sposób bezpośrednie, mechaniczne połączenie 1:1 między silnikiem a skrzynią biegów, eliminując poślizg.

Problemy ze skrzyniami Autoshift

Oprócz typowych awarii mechanicznych i hydraulicznych znanych z Powershift, w skrzyniach automatycznych dochodzą problemy z elektroniką:

• Awaria czujników prędkości: Uszkodzony czujnik obrotów na wale wejściowym lub wyjściowym wysyła do komputera błędne dane, co powoduje szarpanie, błędną zmianę biegów lub przejście w tryb awaryjny.
• Problemy z kalibracją: Po każdej większej naprawie, skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego, aby "nauczyć się" punktów załączania sprzęgieł.

Zasady użytkowania i konserwacji skrzyni biegów Bobcat

Prawidłowa obsługa i konserwacja zapewniają długą żywotność i najwyższą wydajność przekładni. Producent wyraźnie w instrukcji zaznacza, że drugi bieg jest tylko do przemieszczania się, a w przypadku jazdy AL - tylko po prostej.

Wskazówki eksploatacyjne:

• Upewnij się, że olej ma normalną temperaturę roboczą (zazwyczaj 80-110°C).
• Należy zawsze przestrzegać zalecanego harmonogramu konserwacji.
• Przed uruchomieniem silnika upewnij się, że dźwignia sterująca znajduje się w położeniu neutralnym.
• Podczas parkowania należy zawsze ustawiać dźwignię zmiany biegów w położeniu neutralnym. Przed opuszczeniem pojazdu należy dla bezpieczeństwa użyć blokad kół.
• W przypadku dużego obciążenia, gdy maszyna nie ma już więcej mocy, a koła nie buksują, ten tzw. "Stall Test" może być wykonany. W ładowarkach Bobcat hydrostat jest tak zbudowany, że jeśli maszyna zostanie obciążona ponad miarę na drugim biegu, pierwszy bieg powinien włączyć się automatycznie.

Wymiana oleju i filtra:

1. Pierwszą wymianę oleju należy przeprowadzić po 100 godzinach pracy.
2. Następnie wykręć korek spustowy i pierścień uszczelniający, aby spuścić stary olej. Następnie wytrzyj korek spustowy i uszczelkę obudowy do czysta.
3. Należy pamiętać, że element filtrujący jest przeznaczony wyłącznie do jednorazowego użytku. Nie należy go używać ponownie, nawet po wyczyszczeniu.

Awarie skrzyni biegów to często tylko objaw zaniedbań. Regularny serwis i wysokiej jakości filtry REDX oraz właściwy olej Cat TDTO (TO-4) to najlepsza prewencja. Kto pyta nie błądzi - i nie niszczy maszyny!
