Prawidłowe dokręcenie śrub głowicy cylindrów jest kluczowe dla niezawodnej pracy każdego silnika spalinowego, a w szczególności dla jednostek takich jak Yanmar 2TNE68. Niewłaściwy moment obrotowy lub pominięcie prawidłowej kolejności może prowadzić do poważnych problemów, w tym do uszkodzenia uszczelki pod głowicą. Taka usterka często objawia się na przykład obecnością spalin w układzie chłodzenia lub bulgotaniem w zbiorniczku wyrównawczym.
Znaczenie precyzyjnego dokręcania głowicy
Głowica cylindrów jest niezwykle ważną częścią silnika, która przykrywa cylindry i odpowiada za utrzymanie odpowiedniej kompresji. Jest to element, który po planowaniu i sprawdzeniu bloku powinien być zawsze montowany z zachowaniem najwyższej precyzji. Błędy w montażu, takie jak nieprawidłowe dokręcenie śrub, mogą skutkować:
- Nieszczelnością uszczelki głowicy: Może to prowadzić do przedostawania się spalin do układu chłodzenia lub płynu chłodzącego do cylindrów.
- Deformacją głowicy lub bloku: Nierównomierne naprężenia mogą trwale uszkodzić te precyzyjnie obrobione elementy.
- Zmniejszeniem wydajności silnika: Utrata kompresji bezpośrednio wpływa na moc i ekonomię pracy silnika, skracając jego żywotność.
Yanmar - specyfika silników i zapotrzebowanie na dokładne dane
Yanmar to renomowany japoński producent silników, znany z szerokiej gamy jednostek lądowych i morskich. Firma produkuje silniki do maszyn rolniczych (np. serie YM, F, FX), budowlanych (jak w minikoparkach Yanmar B-19 z silnikiem 3TNE68) oraz silniki okrętowe. Ważne jest, aby pamiętać, że specyfikacje techniczne, w tym wartości momentu obrotowego głowicy cylindrów, mogą się różnić w zależności od konkretnego modelu silnika i jego przeznaczenia. Zawsze należy zapoznać się ze specyfikacjami konkretnego modelu i odwoływać się do oficjalnej dokumentacji serwisowej.
Moment dokręcania śrub głowicy dla Yanmar 2TNE68 / 3TNE68
Poszukiwania w sieci dostarczają informacji, że momenty dokręcania głowicy dla silników z rodziny TNE68, w tym 2TNE68 i 3TNE68, są zazwyczaj zbliżone. Poniżej przedstawiono wartości powszechnie stosowane dla tych jednostek. Należy jednak zawsze potwierdzić te dane w instrukcji serwisowej dedykowanej dla modelu Yanmar 2TNE68, aby zapewnić największą precyzję.
Etapy dokręcania (wartości w Newtonometrach - Nm)
Dokręcanie śrub głowicy cylindrów zazwyczaj odbywa się w dwóch etapach, co pozwala na równomierne rozłożenie naprężeń:
- Etap 1: Dokręcanie śrub głowicy z momentem obrotowym w zakresie 49-58.8 Nm.
- Etap 2: Końcowe dokręcanie śrub głowicy z momentem obrotowym w zakresie 102.9-112.7 Nm.
Wartości momentu obrotowego mogą być również podawane w stopo-funtach (ft-lbs). W różnych źródłach można spotkać sugestie, takie jak 29, 58, a ostatecznie 72-79 ft-lbs, lub nawet 114-116 ft-lbs dla śrub głowicy oraz 22 ft-lbs dla śrub wspomagających głowicę. Należy zachować szczególną ostrożność przy interpretacji tych danych, zwłaszcza w przypadku silników serii 3T72, gdzie specyfikacje mogą się znacząco różnić.
Dokręcanie głowicy 1.9 TDI PD

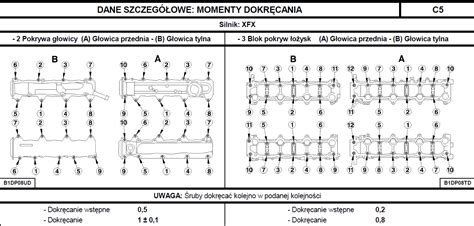

Kolejność dokręcania śrub głowicy
Kolejność dokręcania śrub głowicy jest równie krytyczna jak sam moment obrotowy. Standardowo wykonuje się to spiralnie, zaczynając od śrub położonych centralnie i posuwając się na zewnątrz. Prawidłowa sekwencja zapewnia równomierne rozłożenie naprężeń na całej powierzchni styku głowicy z blokiem, co zapobiega deformacjom i zapewnia optymalne uszczelnienie. Szczegółowy schemat kolejności dokręcania powinien być zawsze przedstawiony w instrukcji serwisowej silnika Yanmar 2TNE68.
Luz zaworowy
Oprócz prawidłowego momentu dokręcania głowicy, ważne jest również zwrócenie uwagi na inne parametry regulacyjne. Dla silników z rodziny TNE68, luz zaworowy zazwyczaj wynosi 0.15-0.25 mm. Właściwa regulacja luzów zaworowych jest niezbędna dla optymalnej pracy zaworów, co ma bezpośredni wpływ na wydajność silnika i jego długowieczność.
Znaczenie oryginalnej dokumentacji serwisowej
Poszukiwanie rzetelnych informacji na forach internetowych i w sieci jest pomocne, ale zawsze zaleca się odniesienie do oryginalnej książki serwisowej lub oficjalnych danych producenta dla modelu Yanmar 2TNE68. Tylko w ten sposób można mieć absolutną pewność co do prawidłowych wartości momentów dokręcania, luzów zaworowych i innych kluczowych specyfikacji. Użycie nieprawidłowych danych, nawet jeśli dotyczą podobnego silnika, może prowadzić do kosztownych uszkodzeń i poważnie skrócić żywotność silnika.
