Budowa ciągnika samodzielnego (SAM) to projekt, który łączy pasję do mechaniki z kreatywnością. Wiele osób podejmuje się tego wyzwania, wykorzystując części z różnych źródeł, aby stworzyć unikalną maszynę rolniczą. Proces ten rozpoczyna się od wyboru odpowiedniego podwozia i silnika, często wykorzystując elementy ze starszych ciągników, takich jak Ursus C-328 czy T-25.
Wybór i pozyskiwanie części do ciągnika SAM
Budowa ciągnika samodzielnego wymaga starannego wyboru odpowiednich części, które będą nie tylko funkcjonalne, ale także dostosowane do indywidualnych potrzeb. Wiele osób decyduje się na używane elementy, co może znacznie obniżyć koszty. Kluczowe jest jednak dokładne ocenienie stanu tych części przed ich zakupem.
Wykorzystanie części z różnych źródeł, takich jak sklepy z używanymi częściami, aukcje internetowe czy lokalne złomowiska, może być bardzo korzystne. Warto zwrócić uwagę na popularne modele ciągników, jak Ursus C-328 czy T-25, z których można pozyskać wiele użytecznych komponentów. Aby skutecznie znaleźć używane części do samodzielnego ciągnika, warto skorzystać z różnych platform internetowych oraz lokalnych zasobów.
Poszukując komponentów do budowy traktora, warto zwrócić uwagę na renomowanych dostawców oraz sklepy, które oferują zarówno nowe, jak i odnowione części. W Polsce istnieje wiele miejsc, gdzie entuzjaści DIY mogą znaleźć odpowiednie elementy. Na przykład, sklepy internetowe takie jak e-Ciągnik czy TraktorShop oferują szeroki asortyment części do różnych modeli ciągników, w tym silników, układów hydraulicznych i innych niezbędnych komponentów.
Nie można zapomnieć o aukcjach internetowych, które są doskonałym źródłem używanych komponentów. Serwisy takie jak Allegro czy OLX pozwalają na zakup części od innych użytkowników, co często wiąże się z korzystnymi cenami. Istnieją również liczne ogłoszenia na temat części, takie jak "kolumna sam - części do maszyn rolniczych" czy "kolumna sam - znajdź części do maszyn rolniczych na OLX.pl", które mogą być pomocne w poszukiwaniach.
Użytkownicy planujący budowę małego SAM-a z silniczkiem Andoria S7 często posiadają już pewne elementy, np. przednie felgi łączone z wózka widłowego, oryginalne lampy z trzydziestek czy niekompletną pompkę wtryskową. Do tuza można zaadaptować części z Iwana, jeśli są dostępne.
Przygotowanie ramy i podwozia
Przygotowanie ramy i podwozia traktora to kluczowy etap w procesie budowy samodzielnego ciągnika. W pierwszej kolejności należy wybrać odpowiednie materiały, które zapewnią stabilność i wytrzymałość konstrukcji. Często wykorzystuje się stalowe profile, takie jak I-beamy czy rury prostokątne, które są idealne do stworzenia solidnej ramy. Podczas przygotowania ramy niezbędne jest również zastosowanie odpowiednich technik spawania lub łączenia elementów, aby zapewnić ich trwałość.
Warto pamiętać o modyfikacjach, takich jak skracanie tylnego mostu, co może być konieczne, aby dopasować elementy do konstrukcji. Tylny most musi być skracany, ponieważ jest za szeroki. Po przygotowaniu ramy przychodzi czas na montaż silnika i układu napędowego, co jest kluczowym krokiem w budowie traktora. W zależności od wybranego silnika, na przykład Andoria S-231, należy go umieścić w odpowiedniej pozycji, aby zminimalizować wibracje. Podczas instalacji ważne jest połączenie silnika z układem przeniesienia napędu, który może obejmować przekładnię pasową i skrzynię biegów. Należy upewnić się, że wszystkie połączenia są szczelne i dobrze zabezpieczone, aby uniknąć problemów podczas eksploatacji.
Silnik zamontowany poprzecznie na stałe sprzęgnięty poprzez wał rozrządu (max 2500 obr/min) może poszerzać konstrukcję i powodować szarpanie przodu na boki. Większość znanych konstrukcji posiada przeniesienie napędu z silnika pasami klinowymi na przekładnię kątową, do której zamocowane jest sprzęgło i skrzynia biegów. Silnik nie powinien być zamontowany poprzecznie, ponieważ ciągnik będzie się trząsł "na boki", a kierowca będzie siedział jak za falochronem. Powinien być wzdłuż ciągnika, a napęd na sprzęgło przez przekładnię kątową. Przy silniku S-15/S-18 sprzęgło Żuka czy Lublina może nie wytrzymać momentu obrotowego. Sprzęgło Żuk nie jest tożsame ze sprzęgłem Lublina 51; jest słabsze i nie wytrzymuje.
W przypadku dyferencjału od Żuka, koła najlepiej 16, maksymalnie 18 cali; przy większych kołach i zwielokrotnionym przełożeniu dyfer może ulec uszkodzeniu. Na przód można dać koła 12-13 cali z Malucha lub Dużego Fiata, co nada konstrukcji fajny, retro wygląd. Niektórzy posiadają kolumnę kierowniczą (np. od C-360) i przednie zawieszenie od Zetora, co może być wykorzystane w projekcie. Zwraca się uwagę, że oś nie należy do żadnego z Ursusów, a przy tak wysoko umiejscowionej przekładni kierowniczej będzie uczucie "pełzania".
Alternatywnie, można kupić Ursusa C-325, C-328, 4011 lub Zetora K-25 z silnikiem o maksymalnych 2500 obr/min i zamontować silnik Diesla z samochodu osobowego (4500 obr/min).
Układ kierowniczy i hydrauliczny
Budowa traktora wymaga uwzględnienia wielu technicznych aspektów, które mogą znacząco wpłynąć na jego wydajność i funkcjonalność. Kluczowymi elementami są układ kierowniczy i system hydrauliczny, które muszą być odpowiednio dostosowane do indywidualnych potrzeb użytkownika. Dobre zrozumienie tych systemów pozwala na wprowadzenie modyfikacji, które poprawią manewrowość i wydajność traktora. Ważne jest również, aby zrozumieć, jak poszczególne komponenty współpracują ze sobą. Instalacja hydrauliki i układu kierowniczego wymaga precyzyjnego dopasowania oraz odpowiednich materiałów, aby zapewnić długotrwałą i niezawodną eksploatację.
Dostosowanie układu kierowniczego do własnych potrzeb jest kluczowe dla poprawy manewrowości traktora. Można to osiągnąć poprzez modyfikację elementów, takich jak przekładnia kierownicza czy mechanizmy sterujące. Warto rozważyć zastosowanie nowoczesnych rozwiązań, takich jak układy kierownicze z elektrycznym wspomaganiem, które zwiększają komfort prowadzenia i precyzję manewrów. W przypadku małego SAM-a wspomaganie kierownicy może nie być konieczne. Istnieje możliwość zastosowania przekładni kierowniczej ze wspomaganiem elektrycznym lub hydraulicznym z innych pojazdów.
Jeżeli zwrotnice z Żuka i układ kierowniczy są źle wykonane, można je przerobić na modłę Lublina, łącząc zwrotnice drążkiem. Należy rozważyć, czy zwrotnice Lublinowe będą pasować do mocowań Żuka i czy piasty z Żuka najdą na te zwrotnice. W przypadku wykorzystania przekładni kierowniczej z Żuka, po małych przeróbkach powinna ona pasować.

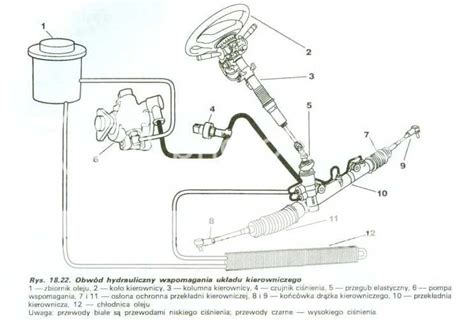

Układ kierowniczy na orbitrolu był fabrycznie stosowany w najmocniejszych wersjach ciągników, np. 7245 lub 7745 (turbo). W kolejnej generacji UR I, czyli od 3320 itd., układ kierowniczy na orbitrolu był stosowany seryjnie. W systemach z zaworami priorytetowymi układ kierowniczy ma zawsze najwyższy priorytet, a zasilanie olejowe układu kierowniczego jest zawsze zapewnione. Zawory priorytetowe OLS są montowane w linii przewodu hydraulicznego. W ciągniku Zetor 50, gdzie wszystko działa, ale ciężko kręcić kierownicą, przyczyną mogą być łożyska lub olej. W przypadku Ursusa C-330, w układzie kierowniczym nie ma akumulatora. Może wyciekać olej, którym jest smarowany układ kierowniczy.
W Zetorze 7211 luz poziomy na ramieniu zwrotnicy może wskazywać na wyrobiony klin. Przy problemach z kontrolką ciśnienia oleju w układzie kierowniczym w Ursusie, gdy kontrolka zapala się na 0,5 sekundy przy skręceniu kół do oporu lub gwałtownym ruchu kierownicą, czujnik ciśnienia układu kierowniczego może wymagać sprawdzenia.
System hydrauliczny
Wybór odpowiedniego systemu hydraulicznego jest kluczowy dla funkcjonalności traktora samodzielnego. Istnieje wiele typów systemów hydraulicznych, które można zastosować, w tym hydraulika otwarta i zamknięta. Systemy hydrauliczne otwarte są prostsze w instalacji, ale mogą być mniej efektywne, podczas gdy systemy zamknięte oferują lepszą wydajność i kontrolę. Podczas instalacji hydrauliki należy pamiętać o odpowiednim doborze węży, zaworów i siłowników, które będą pasować do specyfikacji traktora. Ważne jest, aby wszystkie połączenia były szczelne, co zapobiegnie wyciekom i zwiększy bezpieczeństwo użytkowania.
W przypadku problemów z układem hydraulicznym w ciągnikach, np. Case MX 135, gdzie pompa pracuje cały czas pod obciążeniem na ciśnieniu ok. 150 bar w trybie STANDBY, dusząc silnik i uniemożliwiając operowanie innymi systemami poza układem kierowniczym, może być konieczna diagnoza systemu LS. W ciągniku New Holland T5050 po rozgrzaniu oleju (powyżej 60 stopni) może pojawić się błąd niskiego ciśnienia oleju w układzie kierowniczym na wolnych obrotach (1000-1200) przy zmianie kierunku rewersu i czasami półbiegu. W NH TM190 brak wspomagania układu kierowniczego, pomimo działającej hydrauliki i skrzyni biegów oraz pełnego stanu oleju i wymienionych filtrów, może wskazywać na problem z zaworem ciśnienia na piątym wężu od orbitrola.
W ciągniku 3040, po przełączeniu na szybkie biegi pod obciążeniem, spadek prędkości i ciągu, oraz niedziałający układ kierowniczy, mogą świadczyć o nieszczelności układu. Zapowietrzony układ kierowniczy, np. z cieknącym siłownikiem, również może prowadzić do problemów z działaniem. W takim przypadku, popuszczenie obudowy filtra, dolaie oleju na pracującym silniku i sprawdzenie uszczelki może pomóc.
W ciągniku nie ma osobnego akumulatora w układzie kierowniczym. W tym ciągniku jest osobna pompa zębata napędzana prosto z silnika i daje ona tylko olej na orbitrol. Zatem zawór priorytetowy nie jest potrzebny. Kranik w bloku silnika służy do spuszczenia części płynu chłodniczego (poniżej poziomu głowic), natomiast kranik u dołu chłodnicy pozwala wypuścić całość płynu. Układ, według instrukcji, jest samoodpowietrzający i trzeba trochę poczekać, aż płyn wypełni kanały w głowicach.
Nowoczesne technologie w budowie SAM-a
Prezentacja hydrauliki w traktorku,ciągniku sam
W dzisiejszych czasach nowoczesne technologie mogą znacząco wpłynąć na efektywność budowy traktora samodzielnego. Warto rozważyć zastosowanie systemów automatyzacji, które mogą ułatwić procesy takie jak montaż hydrauliki czy regulacja układu kierowniczego. Na przykład, wykorzystanie czujników do monitorowania ciśnienia w systemie hydraulicznym pozwala na bieżąco dostosowywać parametry pracy, co zwiększa bezpieczeństwo i wydajność traktora.
Warto również zwrócić uwagę na technologie IoT (Internet of Things), które mogą umożliwić zdalne monitorowanie stanu traktora. Dzięki temu użytkownicy mogą otrzymywać powiadomienia o ewentualnych problemach, co pozwala na szybszą reakcję i minimalizację przestojów.
