Łyżka to podstawowe narzędzie robocze koparki, a jej stan techniczny bezpośrednio wpływa na wydajność i koszty pracy. Dobór odpowiedniej łyżki do koparki to jedna z najważniejszych decyzji, mająca wpływ na efektywność maszyny. Koparki to niezwykle wszechstronne maszyny, a łyżki instalowane na koparkach, koparko-ładowarkach i dźwigach mogą być stosowane w wielu sektorach, takich jak roboty publiczne, utylizacja odpadów, rolnictwo i oczywiście roboty budowlane.
Kluczowe Parametry i Konstrukcja Łyżek
Łyżki do koparek Komatsu, podobnie jak inne osprzęty, charakteryzują się specyficznymi parametrami konstrukcyjnymi i wymiarowymi, które decydują o ich przeznaczeniu i kompatybilności z konkretnymi modelami maszyn.
Specyfikacja Łyżki do Koparko-Ładowarek Komatsu WB93 i WB97
Na przykładzie łyżki przeznaczonej do koparko-ładowarek KOMATSU WB93 i WB97, możemy wyróżnić następujące cechy konstrukcyjne: korpus łyżki wykonany jest z wysokiej jakości stali, a lemiesz z wytrzymałej stali trudnościeralnej HB400. W łyżce zastosowano innowacyjny wydłużony profil dna, który ułatwia zagłębianie się w gruncie i zapobiega wysypywaniu się materiałów. Łyżka jest w pełni uzbrojona (posiada tuleje i zęby) i gotowa do natychmiastowego montażu (nie zawiera sworzni).
Warto wiedzieć, że HB400 to oznaczenie stali trudnościeralnej o twardości około 400 w skali Brinella, co świadczy o jej wysokiej odporności na ścieranie w trudnych warunkach.
Ważne Wymiary Montażowe Łyżki
Przed zakupem lub montażem nowej łyżki należy bezwzględnie zweryfikować wymiary ramienia koparki. Jest to kluczowe dla zapewnienia prawidłowego dopasowania i bezpieczeństwa pracy. Przykładowa łyżka pasuje do maszyn Komatsu, gdy spełnione są następujące kryteria:
- Średnica sworzni: 45 mm (ten model, np. 42N-812-1110, jest przeznaczony wyłącznie do maszyn ze sworzniami o średnicy 45 mm, jak WB93 i WB97).
- Szerokość ramienia: 160 mm w miejscu mocowania łyżki.
- Rozstaw sworzni: 295 mm (rozstaw środków sworzni).
Należy pamiętać, że łyżka zazwyczaj nie zawiera w komplecie sworzni, które należy dobrać oddzielnie.
Znaczenie Prawidłowego Doboru Łyżki
Dobór odpowiedniej łyżki do koparki to jedna z najważniejszych decyzji wpływających na wydajność pracy maszyny. Nieprawidłowy dobór łyżki może prowadzić do poważnych konsekwencji:
- Przeciążenia układu hydraulicznego.
- Szybszego zużycia tulei i sworzni.
- Utraty stabilności maszyny.
- Zmniejszenia ogólnej wydajności pracy.
Model 3D - Łyżka do koparki JCB, CAT - www.sakomet.pl

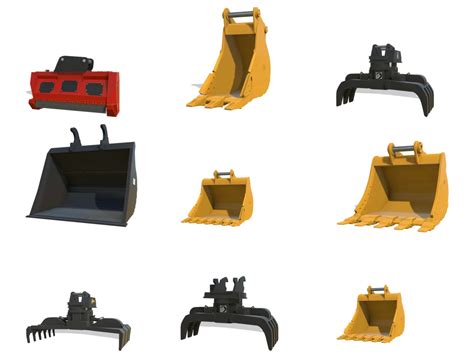

Rodzaje Łyżek do Koparek Komatsu i Ich Zastosowanie
Różnorodność zadań wykonywanych przez koparki wymaga stosowania specjalistycznych typów łyżek, z których każdy jest zaprojektowany do konkretnego rodzaju pracy i materiału.

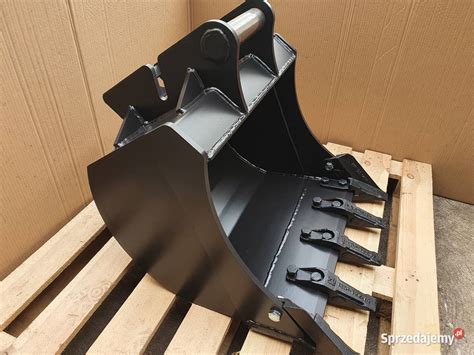

Łyżka Kopiąca (Standardowa)
Jest to podstawowy i najczęściej używany typ łyżki w koparkach oraz minikoparkach. Dzięki zębom roboczym, łyżka standardowa bardzo dobrze radzi sobie w twardszych gruntach, glinie czy zbitej ziemi. Stosowana jest głównie do typowych prac ziemnych, kopania fundamentów i wykopów.
Łyżka Skarpowa (do Profilowania)
Nazywana również łyżką do profilowania, jest znacznie szersza od standardowej i zazwyczaj nie posiada zębów. Służy do formowania i wykańczania skarp, niwelowania terenu oraz czyszczenia i konserwacji rowów i zboczy. Drobny materiał może przesypywać się przez szczeliny, natomiast większe elementy pozostają w łyżce, co pozwala na szybkie oddzielanie frakcji.
Łyżka Planerska
To specjalistyczny typ łyżki stosowany głównie do precyzyjnego wyrównywania terenu, profilowania dróg i placów, gdzie wymagana jest wysoka dokładność powierzchni.
Łyżki Skalne
Przeznaczone są do pracy w najtrudniejszych warunkach, takich jak łamanie skał, wydobycie twardych materiałów czy prace w kamieniołomach. Charakteryzują się wzmocnioną konstrukcją i zwiększoną odpornością na ścieranie.
Łyżki Szkieletowe
Używane są głównie do selekcji i sortowania materiałów, umożliwiając oddzielenie grubszych frakcji od drobniejszych, np. kamieni od ziemi. Ich konstrukcja pozwala na przesiewanie materiału na miejscu pracy.
Łyżki Skarpowe do Czyszczenia Rowów
Stosowane do czyszczenia i konserwacji rowów i zboczy, niwelowania i wykańczania dróg i placów. Są zazwyczaj szerokie i płaskie, ułatwiając formowanie jednolitych powierzchni.
Łyżki Przechylne
Służą do odzyskiwania, czyszczenia i wyrównywania zboczy. Specjalna konstrukcja pozwala na nachylenie łyżki o 45 stopni z każdej strony, co znacznie zwiększa precyzję i elastyczność pracy w trudno dostępnych miejscach lub przy profilowaniu skomplikowanych kształtów.
Jak Dobrać Odpowiednią Łyżkę do Koparki?
Wybór odpowiedniej łyżki ma kluczowe znaczenie dla efektywności pracy. Należy uwzględnić specyfikę maszyny i rodzaju wykonywanych zadań.
Czynniki Wpływające na Dobór
- Specyfikacje koparki: Łyżka odpowiednia dla koparki 30-tonowej nie może być używana na koparce 15-tonowej i odwrotnie. Zbyt duża łyżka obciąży maszynę i pogorszy stabilność.
- Gęstość materiału: Duże łyżki nie zawsze zapewniają zwiększoną wydajność, zwłaszcza przy pracy z materiałami o wysokiej gęstości, które mogą przeciążyć maszynę.
- Rozmiar i pojemność wozidła: Rozmiar i wydajność łyżki powinny być zgodne z pojemnością wozidła. W ten sposób operacja załadunku może być przeprowadzona w mniejszej liczbie kroków, oszczędzając czas i paliwo.
Zawsze należy dopasować szerokość łyżki do masy koparki oraz rodzaju gruntu, w którym będzie pracować.
Systemy Montażu Łyżek
Prawidłowy montaż łyżki do koparki ma ogromne znaczenie dla bezpieczeństwa pracy, trwałości osprzętu oraz wygody operatora. Istnieją różne systemy montażu, każdy z nich ma swoje zalety i wady.
Mocowanie na Sworzniach (Pin-on)
To najbardziej klasyczny i jednocześnie najprostszy sposób montażu łyżki. Łyżkę montuje się poprzez włożenie sworzni w otwory znajdujące się w uchwytach łyżki oraz ramieniu koparki. Minusem tego systemu jest jednak czasochłonna wymiana osprzętu. Aby zmienić łyżkę, operator musi zazwyczaj opuścić kabinę i ręcznie wybić sworznie.
Szybkozłącze Mechaniczne
Jest to rozwiązanie, które znacząco przyspiesza wymianę osprzętu roboczego. W większości przypadków wymiana polega na zwolnieniu blokady szybkozłącza przy pomocy specjalnego klucza lub dźwigni. To rozwiązanie jest bardzo popularne w minikoparkach oraz koparkach średniej wielkości, gdzie często zmienia się osprzęt. Mocowanie mechaniczne różni się od hydraulicznego, ponieważ to pierwsze nie pozwala na montaż i demontaż sprzętu bez opuszczania pojazdu. Operator musi usunąć go ręcznie za pomocą dźwigni, która działa na sprężynę (lub, w przypadku pojazdów ciężkich), która zwalnia sworznie.
Szybkozłącze Hydrauliczne
To najbardziej zaawansowany system montażu, który umożliwia wymianę osprzętu z kabiny operatora, bez konieczności opuszczania maszyny. Jest to najszybsze i najbardziej komfortowe rozwiązanie, szczególnie przy częstych zmianach osprzętu.
Standardy Szybkozłączy
Warto również pamiętać, że szybkozłącza występują w różnych standardach, zarówno uniwersalnych, jak i dedykowanych. Zarówno mechaniczne, jak i hydrauliczne, uniwersalne szybkozłącza są zaczepione do sworzni przymocowanych do wierconych płyt (znanych jako „uszy”) w górnej części łyżki.
- System S: Bardzo popularny w minikoparkach i koparkach do ok. 20 ton.
- System CW: Często spotykany w średnich i dużych koparkach, także w koparkach marki Caterpillar oraz innych ciężkich maszynach budowlanych.
- System symetryczny: Standard niemiecki, spotykany w koparkach wielu producentów (np. Lehnhoff).
- ITR: To proste i kompaktowe mocowanie wykonane ze stali odpornej na zużycie, mechanicznie aktywowane. Ten typ szybkozłącza zapewnia szybki i bezpieczny montaż łyżki. Nawet dedykowane szybkozłącza mogą być hydrauliczne lub mechaniczne.
Instrukcja Montażu i Konserwacji Łyżki
Prawidłowy montaż i regularna konserwacja łyżki są kluczowe dla jej długiej żywotności i bezpiecznej pracy.
Przygotowanie Maszyny i Osprzętu
Przed montażem lub demontażem łyżki, upewnij się, że maszyna stoi na stabilnym, równym podłożu, a osprzęt jest opuszczony na ziemię. Przed montażem nowej łyżki, sprawdź stan sworzni oraz tulei w ramieniu koparki. Przed montażem, obficie nasmaruj sworznie i tuleje w łyżce odpowiednim smarem.
Procedura Montażu Szybkozłącza (ogólna)
Szybkozłącze musi być zawsze instalowane i wyjmowane z urządzeniem mocno opartym na ziemi i z maszyną obsługującą na postoju. Po zamontowaniu szybkozłącza do ramienia za pomocą sworzni dostarczonych z maszyną, zaczep zatrzaski do sworznia łyżki. Następnie włóż klin do otworu na zestawie płyt łyżki. Klin musi wejść automatycznie. Aktywuj systemy bezpieczeństwa, wkładając sworzeń, który musi być zablokowany za pomocą dostarczonych kołków dzielonych. Aby wyjąć szybkozłącze, zdejmij agrafkę i klin, używając dostarczonej dźwigni.
Konserwacja Łyżki
Ten rodzaj mocowania (ITR) nie wymaga szczególnej konserwacji poza standardowym smarowaniem i sprawdzaniem zużycia elementów roboczych. Regularne inspekcje pozwolą na wczesne wykrycie ewentualnych uszkodzeń i zapobiegną kosztownym przestojom.
