Prawidłowe funkcjonowanie układu hydraulicznego jest kluczowe dla efektywnej pracy koparki Komatsu PW240. Jednym z podstawowych elementów diagnostyki jest pomiar ciśnienia w obwodzie sterowania hydrauliki. Poniższa procedura opisuje, jak wykonać pomiar podstawowego ciśnienia obwodu sterującego, zapewniając dokładność i bezpieczeństwo operacji.
Przygotowanie do pomiaru
Do przeprowadzenia pomiaru niezbędne są specjalne narzędzia do pomiaru podstawowego ciśnienia obwodu sterującego. Ważne jest, aby przygotować maszynę i środowisko pracy zgodnie z zasadami bezpieczeństwa i wymogami technicznymi.
- Podczas pomiaru maszyna powinna być zaparkowana na równym podłożu.
- Urządzenie robocze powinno być opuszczone do podłoża.
- Należy upewnić się, że pozostałe ciśnienie obwodu oleju hydraulicznego jest uwalniane.
- Temperatura oleju hydraulicznego musi mieścić się w zakresie roboczym, aby pomiar był miarodajny.
Procedura pomiaru ciśnienia obwodu sterującego
-
Demontaż pokrywy i zatyczki

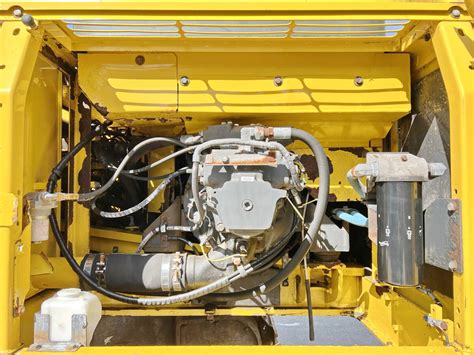

Zdejmij górną pokrywę zaworu sterującego. Następnie odkręć hydrauliczną zatyczkę kontrolną, której lokalizacja jest zazwyczaj przedstawiona na schematach (np. rysunek 2-47 w dokumentacji technicznej).
-
Montaż manometru
Zamontuj gniazdo gwintowane w miejscu usuniętej zatyczki. Podłącz hydrauliczny manometr detektora hydraulicznego. Zaleca się użycie miernika hydraulicznego o zakresie do 59 MPa (jak pokazano na rysunku 2-48).
-
Uruchomienie silnika i ustawienia trybu pracy
Uruchom silnik koparki Komatsu. Ustaw tryb pracy na silny tryb P (Power mode) i wyłącz automatyczny reduktor.
-
Pomiar ciśnienia
Uruchom silnik z dużą prędkością biegu jałowego. Umieść wszystkie joysticki i pedały urządzenia roboczego, obrotowy mechanizm oraz mechanizm chodzenia w pozycji neutralnej. W tym momencie zmierz ciśnienie oleju wskazywane przez manometr.
-
Demontaż narzędzi i ponowny montaż
Po zakończeniu pomiaru należy ostrożnie wyjąć narzędzie pomiarowe (manometr i gniazdo gwintowane). Ponownie zainstaluj wszystkie usunięte części, w tym zatyczkę kontrolną i pokrywę górną zaworu sterującego, upewniając się, że są one odpowiednio dokręcone.
Dodatkowe punkty pomiaru
Podstawowe ciśnienie obwodu oleju sterującego można również zmierzyć po stronie pompy hydraulicznej, wykorzystując do tego celu odpowiednią wtyczkę kontroli ciśnienia oleju. Lokalizacja tego punktu jest zazwyczaj wskazana w dokumentacji technicznej, na przykład na rysunku 2-49.
