Koparki kołowe Komatsu PW160 to zaawansowane maszyny, których efektywność zależy od prawidłowego funkcjonowania wielu systemów. W praktyce eksploatacji maszyn budowlanych często pojawiają się sytuacje związane z blokadami mechanizmów, zarówno układu jazdy, obrotu nadwozia, jak i ograniczeniami prędkości. Zrozumienie przyczyn tych problemów oraz znajomość procedur diagnostycznych jest kluczowe dla szybkiego przywrócenia maszyny do pełnej sprawności.
Problemy z Jazdą i Układem Napędowym
„Brak jazdy” w Komatsu PW160 niemal zawsze wynika z przerwania ciągu sterowania sekcją jazdy lub zadziałania blokady bezpieczeństwa. Często objawia się to nagłym zatrzymaniem maszyny, problemami z reakcją na pedał gazu oraz wyświetlaniem błędów.
Nagłe Zatrzymanie i Utrata Mocy
W przypadku nagłego zatrzymania maszyny, operator może odczuć gwałtowne wyhamowanie koparki. Podczas takiego zdarzenia możliwe jest zgaszenie wyświetlacza oraz pojawienie się zapachu spalenizny, zarówno oleju, jak i elektryki. Wskazówką na problem może być również wyciek oleju i syczenie, a także fakt, że koparka porusza się bardzo powoli na krótkim odcinku, po czym całkowicie staje.
Zdiagnozowane problemy elektryczne często dotyczą przepalonych bezpieczników, na przykład tego po prawej stronie przy kolanach za osłoną na ścianie. Po jego wymianie wyświetlacz może zacząć działać poprawnie, choć kontrolka kierunkowskazu może nadal się palić.
Gdy maszyna nie rusza, wały mogą obracać się o około dwa centymetry w jedną lub drugą stronę przy naciskaniu pedału gazu, zachowując się tak, jakby był zaciągnięty hamulec. Hydromotory pracują, a wał również chce się obracać, ale coś go trzyma. W takich sytuacjach często brakuje wszystkich biegów mechanicznych (LO, Min, Hi).
Potencjalne Przyczyny Blokady Jazdy
Główne przyczyny braku jazdy to:
- niewysterowany lub zacięty hamulec postojowy,
- brak sygnału F-N-R na cewkach jazdy,
- zadziałanie blokady bezpieczeństwa.
Hamulec Postojowy
Hamulec postojowy w Komatsu PW160 jest sprężynowy i zwalniany hydraulicznie. Aby ruszyć maszyną, sterownik (ECU) aktywuje cewkę PB SOL (24 V PWM), podając około 35-40 bar ciśnienia na siłownik hamulca. Brak odpowiedniego ciśnienia prowadzi do zablokowania kół.
W jednym z opisanych przypadków problem z blokadą hamulca został rozwiązany przez serwisanta, który po przyjeździe ruszał hamulcem nożnym oraz przyciskiem od hamulca ręcznego, co spowodowało zwolnienie skrzyni. Prawdopodobną przyczyną blokady był zanieczyszczony hamulec nożny, co w efekcie zablokowało hamulec ręczny.
Blokady Bezpieczeństwa
Maszyna jest wyposażona w szereg blokad bezpieczeństwa, które muszą zostać zweryfikowane przez ECU jako „OK”, w przeciwnym razie sygnał F-N-R jest blokowany. Należą do nich:
- Travel-lock,
- czujniki podpór/lemiesza,
- przełącznik F-N-R,
- czujnik fotela,
- pas bezpieczeństwa.

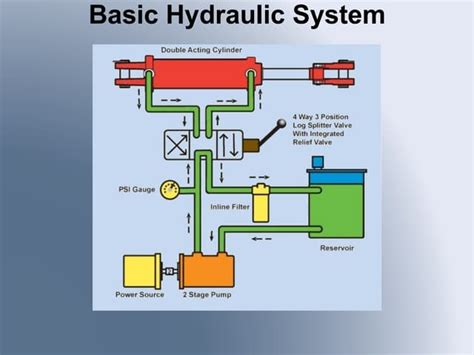

Ciśnienia w Układzie Hydraulicznym
Ważnym elementem diagnostyki jest weryfikacja ciśnień:
- Ciśnienie pilotujące (port „PPC TRAVEL”): powinno wynosić minimum 30 bar, a jego wzrost powinien być proporcjonalny do wychylenia pedału.
- Ciśnienie zwalniania hamulca: po wciśnięciu przycisku PB powinno wynosić od 30 do 45 bar. Brak tego ciśnienia może wskazywać na zablokowaną cewkę PB SOL lub problem z pompą pilotową.
- Ciśnienie główne pompy jazdy: powinno zawierać się w przedziale 320-370 bar.
Hydrostat działa jako zamknięty obwód (pompa ⇄ silnik koła). Każde zaburzenie obciążenia, takie jak zacięty hamulec, podnosi ciśnienie do granicy zaworu relief (385 bar), a sterownik ogranicza przepływ, co operator odczytuje jako „brak jazdy”. Praca przy ciśnieniu 350 bar wymaga użycia atestowanych węży i manometrów zgodnych z normą PN-EN ISO 4413.
Uszkodzenia Mechaniczne
W przypadku braku ruchu po mechanicznym odblokowaniu hamulca ręcznie, należy sprawdzić, czy koła obracają się. Brak ruchu może świadczyć o uszkodzeniu przekładni planetarnej. Rozgrzewanie piast po kilkunastu sekundach próby jazdy może wskazywać na niezwalniony hamulec lub problem z łożyskiem. Dodatkowo, zatkany filtr powrotny lub utleniony olej (≥ 2000 ppm wody, powodujące pienienie) mogą negatywnie wpływać na ciśnienie.
Diagnostyka Błędów Jazdy
W trakcie jazdy może pojawiać się błąd E20, często towarzyszy mu ikonka temperatury oleju hydraulicznego, a rozwinięcie błędu to E258 - DDB2KX. Czasem pojawia się również E233 - DXA9KA. Komputer wydaje dźwięki, ale poza tym wszystko działa poprawnie.
Zawsze warto zacząć diagnostykę od odczytu kodów błędów w menu serwisowym (menu → Service → Error Code). Typowe kody to E247 (PB SOL open) lub E020 (Travel A SOL open).
Problemy z Obrotem Nadwozia
Koparki Komatsu PW160 mogą również borykać się z problemami dotyczącymi obrotu nadwozia. Jeden z użytkowników zgłaszał, że ruszając joystickiem w prawo, wszystko działa poprawnie, ale przy lekkim ruchu w lewo następuje gwałtowne zablokowanie, jakby włączała się jakaś blokada. Natomiast przy normalnej pracy obrotu problem nie występuje. Możliwą przyczyną takiej sytuacji jest fakt, że ruch w lewo nie odblokowuje hamulca obrotu lub uszkodzony czujnik obrotu.
Ograniczenie Prędkości Maksymalnej
Niektóre egzemplarze koparek Komatsu PW160, szczególnie te z rocznika 2008, mogą nie osiągać maksymalnej prędkości na "zającu" (wysokim biegu), jadąc około 20 km/h, podczas gdy reszta biegów działa normalnie.
Wersje Regionalne
Jest to często spowodowane tym, że maszyny były produkowane w wersji do 20 km/h na rynek niemiecki. Serwisanci niekiedy tłumaczą, że maszyny na rynek niemiecki mają inne skrzynie biegów, dlatego nie mogą jeździć szybciej.
Rozwiązania i Modyfikacje
Istnieje możliwość zmiany ograniczenia prędkości. W kabinie, z tyłu, w części za fotelem, znajduje się specjalna kostka. Odpowiednie przepięcie pinów w tej kostce pozwala zmienić wersję z niemieckiej na angielską, co umożliwia maszynie jazdę z większą prędkością. Innym rozwiązaniem, które pomogło jednemu z użytkowników, było sprawdzenie i regulacja ogranicznika, który był zbyt mocno wykręcony.
Należy jednak sprawdzić, czy te zmiany w kostce C09 dotyczą również koparek Komatsu PW130ES-6k z 2005 roku, gdyż w instrukcji serwisowej tych modeli taka kostka może nie występować.
Diagnostyka Ogólna i Wskazówki Serwisowe
Narzędzia i Procedury
Warto zawsze mieć przy sobie jeden bezpiecznik 15 A i jeden przekaźnik 5-stykowy do szybkiego testu podmiany. Multimetr z dwoma przewodami z igłami serwisowymi jest wystarczający do większości pomiarów napięć PWM. Zawsze zaczynaj od kodów błędów.
Jeśli konieczne jest dojechanie maszyną w awaryjne miejsce, można poluzować śruby pokrywy hamulca i wkręcić śruby M8 x 100 mm w otwory serwisowe, co ręcznie zwolni sprężynę hamulca (procedura opisana w OMM - Operator's Maintenance Manual).
Sporadyczne "zaniki" jazdy mogą być efektem wysokiej rezystancji masy - w takiej sytuacji należy sprawdzić główny punkt uziemienia na ramie. Jeśli równocześnie występuje "pełne obciążenie hydrauliczne po starcie silnika" (znane w PW160-7EO), podejrzewać można zwarcie zaworu priorytetowego boom-up do +24 V.
Monitorowanie i Nowoczesne Systemy
System Komtrax 4G umożliwia zdalne odczyty kodów błędów i ciśnień pilotujących. Serwisy Komatsu oferują „Remote Condition Monitoring”, co skraca diagnostykę o około 40%. W nowszych modelach PW160-11 (od 2023 r.) wprowadzono magistralę CAN-FD i czujniki ciśnienia MEMS w liniach pilotowych, co ułatwia logowanie usterek. Coraz powszechniej stosuje się również regenerowane pompy K3V112-DT (reman) z 12-miesięczną gwarancją.
Wpływ Jakości Oleju
Badania oleju na zawartość cząstek ≥ 4 µm są bardzo ważne. Wysoka liczba NAS > 8 skraca żywotność pompy o 70%.
Środki Ostrożności
Samodzielna ingerencja w hamulec postojowy bez odpowiedniego zablokowania maszyny może skutkować niekontrolowanym ruchem, co jest ryzykiem kategorii 4 wg Dyrektywy 2006/42/WE.
Podsumowanie Diagnostyki Jazdy
Brak jazdy w Komatsu PW160 w 90% przypadków sprowadza się do problemów z hamulcem postojowym (niewysterowany/zacięty) lub braku sygnału F-N-R na cewkach jazdy. Zawsze należy zacząć od prostych testów elektrycznych (bezpieczniki, przełącznik, napięcie na cewkach), następnie potwierdzić ciśnienie pilotujące i zwolnienie hamulca. Dopiero gdy te elementy są sprawne, należy badać pompę, zawór merge/divider i silniki kół. Analiza oscyloskopowa sygnału PWM cewek (długość impulsu vs. wychylenie joysticka) pozwala wykryć niestabilne zasilanie ECU.
