W nowoczesnych maszynach budowlanych, takich jak koparki Komatsu serii PW, układ hamulcowy pełni kluczową rolę w zapewnieniu bezpieczeństwa operatora i otoczenia. Zrozumienie zasady działania układu hamulcowego, w tym procedur awaryjnego zwalniania hamulca, jest niezbędne w sytuacjach, gdy maszyna odmawia posłuszeństwa, co może być źródłem stresu i przestojów w pracy.
W koparkach typu Komatsu PW160 stosowane są hamulce mokre typu SAHR (Spring-Applied, Hydraulically Released). W tym układzie sprężyny stale dociskają pakiet tarcz hamulcowych, co oznacza, że maszyna jest domyślnie zahamowana. Aby zwolnić hamulec, zawór pilotowy musi podać ciśnienie rzędu około 30 barów.
Objawy zablokowanego hamulca
Zablokowany hamulec w koparkach Komatsu ujawnia się poprzez szereg charakterystycznych sygnałów:
- Trudności w ruszeniu lub całkowity brak możliwości jazdy.
- Szybkie nagrzewanie się zwolnicy lub piasty koła.
- Charakterystyczne dźwięki tarcia, piski lub zgrzytanie dochodzące z mostu.
- Zapach spalenizny (przegrzane okładziny lub olej hydrauliczny).
- Komunikaty błędów na panelu operatora (np. błąd ECU) oraz niegasnąca kontrolka hamulca postojowego.
- Możliwe spadki napięcia lub przepalanie się bezpieczników obwodu cewki zwalniającej.
Diagnostyka i postępowanie awaryjne
Jeśli maszyna nie reaguje na polecenie zwolnienia hamulca, należy działać metodycznie, zaczynając od najprostszych przyczyn elektrycznych.
Kroki diagnostyczne:
- Sprawdzenie bezpieczników: Każdy system jest zabezpieczony bezpiecznikiem. Sprawdź, czy nie doszło do jego przepalenia (często znajdują się w skrzynce pod maską lub w kabinie).
- Weryfikacja złączy cewki: Ponad 70% przypadków blokad wynika z awarii elektrycznej cewki zaworu SAHR. Nasłuchuj charakterystycznego „kliku” elektrozaworu przy próbie zwolnienia hamulca.

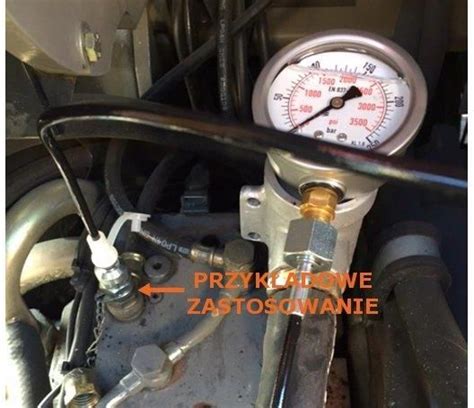

- Test ciśnienia: Jeśli masz dostęp do manometru, zmierz ciśnienie na porcie „Brake Release”. Wartość poniżej 30 barów wskazuje na usterkę hydrauliczną lub elektryczną.
- Kontrola temperatury: Po 2-3 minutach pracy sprawdź temperaturę zwolnic. Wartości powyżej 80°C jednoznacznie wskazują na pracę z zaciągniętym hamulcem.
Bezpieczeństwo przede wszystkim
Eksploatacja maszyny z niesprawnym hamulcem narusza wymagania bezpieczeństwa dyrektywy maszynowej oraz normy ISO 3450. Świadome kontynuowanie pracy w takim stanie jest skrajnie niebezpieczne. Pod żadnym pozorem nie próbuj „siłowo” przeciągać maszyny, ponieważ grozi to trwałym spaleniem tarcz hamulcowych i uszkodzeniem uszczelek.
Jeśli standardowe metody zawiodą, a maszynę trzeba przestawić (np. w celu załadowania na lawetę), konieczne może być skorzystanie z procedur awaryjnych opisanych w instrukcji obsługi konkretnego modelu. Pamiętaj, że po awaryjnym zwolnieniu hamulca system wymaga profesjonalnej diagnostyki w serwisie w celu ponownej aktywacji.
Warto również wdrożyć profilaktykę, taką jak regularna analiza oleju ze zwolnic (ferrogram) pod kątem cząstek zużycia oraz dbałość o czystość układu hydraulicznego, co minimalizuje ryzyko zacięć.
