Wprowadzenie do problemu: Brak świateł STOP w Komatsu PW200
Problem braku świateł STOP w maszynach Komatsu PW200 jest często zgłaszany przez operatorów i techników. Wielokrotnie użytkownicy spotykają się z sytuacją, gdy maszyna nie ma świateł STOP. Mimo że bezpieczniki przed lampami są całe, do lamp nie dochodzi napięcie. Jest to powracający problem, który wymaga szczegółowej diagnostyki układu elektrycznego.
Budowa i zasada działania układu świateł STOP
Układ świateł STOP w maszynie Komatsu PW200 jest kluczowym elementem bezpieczeństwa, ostrzegającym innych uczestników ruchu o zamiarze hamowania. Zazwyczaj składa się z kilku podstawowych komponentów:
- Bezpieczników - chroniących obwód przed przeciążeniem.
- Czujnika stopu (przełącznika hamulcowego) - aktywującego światła po wciśnięciu pedału hamulca.
- Okablowania - przewodów elektrycznych łączących wszystkie elementy.
- Samych lamp zespolonych - w których znajdują się światła STOP, często w połączeniu ze światłami pozycyjnymi, kierunkowskazami czy światłami cofania.
Na czujniku stopu powinno być napięcie. Cała instalacja świateł STOP to kabel, który idzie od bezpieczników na czujnik stopu. Czujnik ten, po wciśnięciu pedału hamulca, zamyka obwód i prąd płynie dalej na obydwie lampy. Kostka połączeniowa znajduje się zazwyczaj przy czujniku stopu, a następnie kable rozchodzą się na obydwie lampy. Z obserwacji wynika, że kable z lamp łączą się gdzieś w systemie, co oznacza, że choć każda lampa wydaje się mieć osobne zasilanie, najprawdopodobniej mają wspólny punkt rozgałęzienia.
Diagnostyka i najczęstsze przyczyny usterki
Brak napięcia na czujniku stopu
Jedną z najczęstszych przyczyn braku działania świateł STOP jest brak napięcia na czujniku stopu, nawet jeśli masa jest w porządku. Jest to kluczowy punkt, ponieważ zasilanie czujnika jest niezbędne do prawidłowego funkcjonowania świateł STOP.
Można spróbować podać napięcie z zewnątrz do czujnika, aby sprawdzić, czy po wciśnięciu hamulca napięcie pójdzie dalej do lamp. Jednak kluczowe jest zrozumienie, jak i skąd pierwotnie bierze się napięcie na czujniku, oraz jak producent rozwiązał ten problem. Warto zauważyć, że koparko-ładowarki Komatsu miały w przeszłości zgłaszane problemy z wadliwymi czujnikami stopu, co sugeruje, że problem może być powtarzalny i może dotyczyć samego elementu.
Problemy z okablowaniem i połączeniami
Problemy z instalacją elektryczną są bardzo częste w maszynach budowlanych, gdzie okablowanie jest narażone na uszkodzenia mechaniczne, wilgoć i korozję. Ważne jest zlokalizowanie wszelkich złączek lub kostek, które mogą być zaśniedziałe lub nadpalone. Szczególną uwagę należy zwrócić na połączenia od czujnika stopu do lamp, gdyż kable z czujnika wychodzą zazwyczaj dwa, i często gdzieś po drodze kabelek jest przerwany.
Proponuje się systematyczne sprawdzanie kabla prądowego prowadzącego do lamp, aby znaleźć usterkę, która może być przetarta lub uszkodzona. Sprawdzanie samego czujnika pod kątem uszkodzenia lub uszkodzonego kabla prowadzącego do niego jest również istotne, ponieważ uszkodzony kabel idący do czujnika może być bezpośrednią przyczyną problemu.
Rola schematów elektrycznych

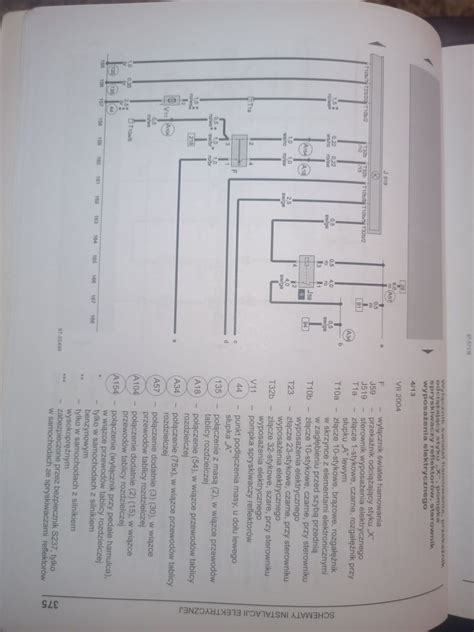

W przypadku trudności z diagnozą i lokalizacją usterki, konsultacja katalogu części jest nieoceniona. Często zawiera on szczegółowe rysunki całych wiązek elektrycznych, co może znacząco ułatwić zlokalizowanie uszkodzonych przewodów, złączek czy czujnika. Posiadanie schematu elektrycznego dla danej koparki jest kluczowe dla efektywnej naprawy.
Rozwiązania problemu i naprawa
Naprawa oryginalnej instalacji
Idealnym rozwiązaniem jest zawsze naprawa oryginalnej instalacji elektrycznej. Jeśli problemem jest przetarty kabel, zaśniedziała kostka lub wadliwy czujnik, należy je wymienić lub naprawić, przywracając fabryczną funkcjonalność układu. Ważne jest, aby naprawy wykonywać zgodnie ze specyfikacją producenta, używając odpowiednich narzędzi i części.
Tymczasowe lub alternatywne obejście
W sytuacji, gdy nie można sobie poradzić z naprawą oryginalnej instalacji lub gdy szybka naprawa jest konieczna, można zastosować obejście. Przykładowo, można wciągnąć nowy kabel od czujnika, przeprowadzić go przez bezpiecznik i pociągnąć bezpośrednio do lamp z tyłu. Zdarzało się, że po takim obejściu, gdzie nowy kabel z czujnika mostkował dwie lampy, światła STOP zaczynały działać prawidłowo.
Należy jednak pamiętać, że nowa generacja maszyn często stosuje zaawansowane czujniki bezstykowe, działające nawet na odległość, takie jak czujniki odległościowe (np. indukcyjne). Chociaż w Komatsu PW200 mogą być używane starsze, mechaniczne czujniki, ta ewolucja technologii może wprowadzać dodatkowe elementy do diagnostyki i wymagać specjalistycznej wiedzy.
Podsumowanie i dalsze kroki
Powtarzający się problem braku napięcia na czujniku w kolejnych maszynach Komatsu PW200 wskazuje na typową usterkę, której dokładna diagnostyka wymaga sprawdzenia całego obwodu. Należy szczegółowo sprawdzić wszystkie elementy, począwszy od bezpieczników, poprzez czujnik stopu, aż po same lampy i wszystkie pośrednie połączenia oraz kostki. W przypadku napotkania trudności, skorzystanie ze schematów elektrycznych z katalogu części jest zawsze zalecane.
