Problemy z układem hydraulicznym w masarkach budowlanych, takich jak koparki i ładowarki teleskopowe Komatsu, mogą prowadzić do poważnych zakłóceń w pracy, a nawet unieruchomienia maszyny. Zrozumienie przyczyn awarii i metod ich diagnozowania jest kluczowe dla szybkiego przywrócenia sprzętu do pełnej sprawności. W niniejszym artykule przedstawiamy najczęstsze problemy z hydrauliką w maszynach Komatsu, ich objawy oraz skuteczne sposoby rozwiązywania.
Typowe objawy i wstępna diagnostyka
Wolna praca i brak mocy
Jednym z najczęściej zgłaszanych problemów jest spowolnienie pracy hydrauliki lub całkowity brak jej działania, szczególnie po rozgrzaniu maszyny. Użytkownicy zauważają, że na małym gazie koparka nawet nie zapala, a przy większych obrotach silnik pracuje pod dużym obciążeniem. Przykładowo, siłownik od zginania ramienia działa bardzo powoli. W przypadku osiągnięcia maksymalnego wysunięcia siłownika i dalszych prób jego ruchu, silnik uspokaja się, ale po puszczeniu joysticka maszyna gaśnie.
Inny przykład to koparka Komatsu PC200-6, która działa normalnie, gdy jest zimno. Wraz ze wzrostem temperatury oleju hydraulicznego jej działanie stopniowo zwalnia. Wydajność jest taka, że cała maszyna jest słaba i powoli porusza się po rozgrzanym samochodzie.
Samoczynne opadanie elementów roboczych
Problem samoczynnego opadania lemiesza lub tylnego ramienia jest typowy dla koparko-spycharki Waryński KSH45A. Nawet po remoncie siłowników, moc hydrauliki pozostaje niewystarczająca. Taki objaw może wskazywać na nieszczelności w układzie.
Obciążenie silnika podczas uruchamiania
Niekiedy po uruchomieniu koparki hydraulika daje obciążenie, zachowując się tak, jakby rozdzielacz był włączony, a olej przepływał przez zawór ciśnieniowy. Silnik i pompa są wtedy obciążone. Należy wtedy poruszać rozdzielaczami, aby coś "puściło", co czasem trwa nawet 10 minut. Ten problem może wskazywać na zawieszanie się hydrauliki.
Szczegółowa analiza przyczyn problemów
Zanieczyszczenia w układzie hydraulicznym
Zanieczyszczenia są cichym wrogiem każdej hydrauliki. Jak pokazują statystyki, nawet 80-90% awarii hydrauliki ma związek z zanieczyszczeniami. Przykładem jest sytuacja, gdy firma naprawiająca siłownik pozostawiła w jego środku szmatkę, która po uruchomieniu maszyny zablokowała rozdzielacz. Inną przyczyną może być duża ilość opiłków metalu z hamulców, gdzie wytarły się okładziny, a metal ocierał o metal. Dlatego olej w układzie hydraulicznym powinien być czysty jak w laboratorium.
Wymiana płynu i filtrów: olej hydrauliczny do silników wysokoprężnych John Deere 2020
Awaria pompy hydraulicznej
Pompa to serce układu. Jej awaria zwykle oznacza brak ciśnienia i zatrzymanie całego systemu. Objawem może być niskie ciśnienie na jednej funkcji maszyny oraz nadmierne nagrzewanie się oleju hydraulicznego. Przyczyną może być zbyt duża szczelina między blokiem cylindrów pompy a płytą rozdzielczą oleju lub blokiem cylindrów a tłokiem, co uniemożliwia utworzenie filmu olejowego i skutkuje niską sprawnością objętościową pompy przy rozgrzanym samochodzie. Warto regularnie monitorować ciśnienie i temperaturę, wymieniać olej i filtry oraz stosować właściwie dobraną pompę do warunków pracy.
Uszkodzenia siłowników
Siłowniki zamieniają ciśnienie cieczy w ruch. Ich awaria może unieruchomić maszynę lub osłabić jej siłę roboczą. Nieszczelności w siłownikach mogą powodować samoczynne opadanie ramion. Aby sprawdzić szczelność, należy podnieść element do góry, podeprzeć go stabilnie, odkręcić węże, zakręcić zaślepki i odjechać maszyną. Jeśli siłownik opada, oznacza to nieszczelność.
Problemy z zaworami hydraulicznymi
Zawory sterują ruchem cieczy, odpowiadają za kierunek, ciśnienie i kolejność pracy układu. Ich uszkodzenie może prowadzić do nieprawidłowego działania całego systemu. Przykładem może być zużyta stożkowa szpula reduktora ciśnienia, która powoduje niskie ciśnienie wyjściowe zaworu redukcyjnego, gdy samochód jest gorący. W efekcie przepływ do pracującego urządzenia jest zbyt mały. Innym problemem może być zacięcie lub poważne zużycie cewki zaworu odciążającego lub jego gniazda, co prowadzi do wycieku z układu i braku wymaganego ciśnienia.
Nieszczelne przewody i połączenia
Przewody hydrauliczne przenoszą ciecz pod ogromnym ciśnieniem. Nieszczelności mogą prowadzić do spadku ciśnienia, zanieczyszczenia otoczenia, a nawet zagrożenia dla operatora. W przypadku Komatsu PC200-6, problem z nieszczelnością wewnętrzną w rurociągu LS, spowodowany zbyt dużą szczeliną między końcem wejściowym zaworu odciążającego LS a kanałem powrotnym oleju, doprowadził do spadku ciśnienia LS po rozgrzaniu maszyny.
Przegrzewanie się oleju
Jeśli temperatura oleju stale przekracza 80°C, wewnętrzne zużycie układu rośnie błyskawicznie. Wraz ze stopniowym spadkiem lepkości oleju hydraulicznego (o około jedną szóstą przy wzroście temperatury o 10°C), zwiększa się nieszczelność wewnętrzna układu hydraulicznego, co może prowadzić do spadku ciśnienia i słabej pracy po rozgrzaniu maszyny.
Rozwiązania i rekomendacje
Pomiary ciśnienia i diagnostyka
Do dokładnej diagnozy konieczny jest pomiar ciśnienia w różnych punktach układu hydraulicznego. Należy zamontować manometry na pompie głównej i punktach pomiaru ciśnienia sterującego. Sprawdzenie ciśnienia pompy przed pomiarem jest kluczowe, a także sprawdzenie, czy elektrozawory trzymają. W przypadku Komatsu PC200-6, pomiary wykazały spadek ciśnienia głównego z 33 MPa do 23 MPa po rozgrzaniu, przy normalnym ciśnieniu sterującym, co wskazywało na problem z ciśnieniem głównej pompy.
Weryfikacja szczelności siłowników i rozdzielaczy
Jeśli maszyna traci moc lub elementy robocze opadają, należy sprawdzić szczelność siłowników. Jeśli są sprawne, kolejnym krokiem jest sprawdzenie rozdzielaczy hydraulicznych. Czasami proste oczyszczenie lub wymiana uszczelek w rozdzielaczu może rozwiązać problem. W przypadku Komatsu PC34OLC-7, uszkodzona grupa rotacyjna i pęknięty korpus wymagały wymiany, co doprowadziło do pełnej diagnozy.

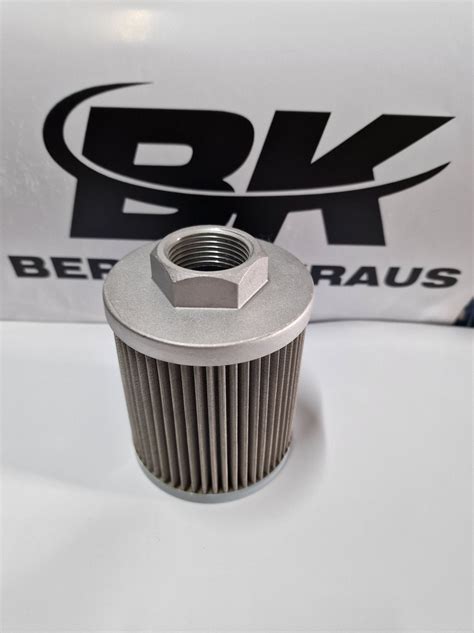

Wymiana oleju i filtrów
Regularna wymiana oleju i filtrów jest niezbędna. Przy drobnych wyciekach oraz nieszczelnościach zalecany jest olej hydrauliczny HL46. Przy wszystkim szczelnym na max poleca się rzadszy olej hydrauliczny, czyli HL26 lub Boxol 26. Filtr należy zlokalizować i wymienić razem z olejem.
Unikanie błędów ludzkich
Nawet najlepszy układ można uszkodzić przez nieuwagę. Nieprawidłowy montaż lub użycie nieodpowiednich części mogą prowadzić do awarii. Warto wprowadzić czytelne procedury, listy kontrolne i oznaczenia komponentów. Cykliczne szkolenia operatorów są kluczowe, nie tylko przy uruchomieniu maszyny.
Profesjonalny serwis
W przypadku skomplikowanych problemów, takich jak te z ładowarką teleskopową Komatsu czy koparką PC34OLC-7, zaleca się skorzystanie z usług profesjonalnego serwisu. Serwisy wyjazdowe często stykają się ze złożonymi problemami, które wymagają dodatkowych nakładów finansowych i poszerzenia diagnozy na kolejne elementy maszyny. Dzięki szybkiemu dostarczeniu części z magazynu, udało się przyspieszyć proces naprawy i skutecznie przywrócić maszynę do pracy.
