Diagnostyka Maszyn Komatsu: Kody Błędów i Metody Rozwiązywania Problemów

Niezawodna praca i bezpieczeństwo operatora maszyn budowlanych, takich jak spycharki Komatsu czy koparki Komatsu, są kluczowe dla efektywności na placu budowy. Diagnostyka usterek odgrywa w tym procesie fundamentalną rolę. Początkowo drobne problemy, wykryte na czas i odpowiednio naprawione, nie wpływają na wydajność maszyny. Jednakże ignorowanie usterek może prowadzić do poważniejszych awarii mechanicznych, które z kolei mogą zagrozić bezpieczeństwu kierowcy i zwiększyć koszty napraw.

Zrozumienie znaczenia kodów błędów wyświetlanych na pulpicie operatora jest zatem niezbędne, aby móc w porę zatrzymać maszynę i przeprowadzić naprawę, zapobiegając w ten sposób wypadkom i kosztownym przestojom. Systemy diagnostyczne Komatsu są zaawansowane i monitorują szereg parametrów pracy maszyny, a dostęp do nich często wymaga podłączenia specjalistycznego sprzętu przez gniazdo diagnostyczne.

Ogólne Zasady Diagnostyki w Maszynach Komatsu

Maszyny Komatsu posiadają zaawansowane systemy monitorujące, które mają zaprogramowane parametry pracy. Gdy tylko sterownik wykryje nieprawidłowości, takie jak spadek mocy silnika, brak paliwa, zapchany filtr paliwa, czy spadek ciśnienia na listwie Common Rail, natychmiast generowane są kody błędów i wyświetlane na ekranie operatora.

Typowe Problemy i Metody Diagnostyki Układu Paliwowego

• Zablokowany elektrozawór dawki w pompach CP1: W niektórych pompach CP1, w których zamontowane są dwa czujniki ciśnienia i elektrozawór dawki, zablokowanie elektrozaworu może uniemożliwić uruchomienie maszyny. W takim przypadku wystarczy odpiąć wtyczkę od cewki, a maszyna powinna odpalić, co wskazuje na problem z zaworem.
• Zanieczyszczenie paliwa: Zbyt bogate w wodę paliwo potrafi zablokować zawór powrotowy paliwa w pozycji otwartej. Objawem jest to, że maszyna nie odpala, a całe paliwo wraca do zbiornika. Aby to sprawdzić, można zablokować powrót paliwa przy zbiorniku.
• Niesprawny wtryskiwacz: Lejący wtryskiwacz, szczególnie przy pełnym obciążeniu maszyny, zazwyczaj powoduje spadek ciśnienia na listwie Common Rail. Maszyna może wtedy słabnąć i generować błędy elektryczne. Komatsu posiada funkcję CUT OUT TEST (odłączanie wtrysków z komputera), która pozwala zlokalizować lejący wtryskiwacz. Test ten jest również najlepszy do diagnozowania problemów związanych ze sprężaniem, zaworami oraz zatartych wtrysków.

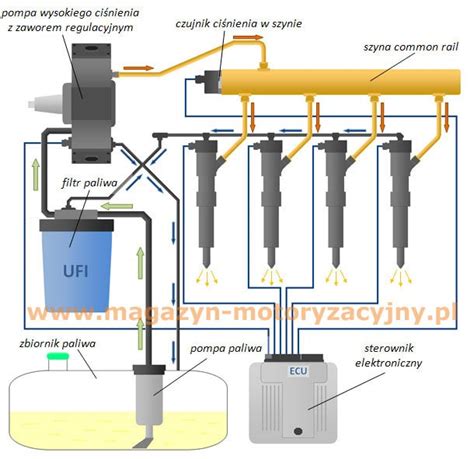

• Pomiar przelewów wtryskiwaczy: Wtryskiwacze Common Rail, napędzane hydraulicznie, zużywają część paliwa do podniesienia iglicy. Paliwo to wypływa przez przelew. Jeśli na przelewach nic nie ma, wtryskiwacz nie pracuje. Aby to sprawdzić, należy założyć rurki na przelewy i skierować je do zbiorniczków (do tego celu dostępne są specjalne przyrządy). Po minucie pracy silnika można zmierzyć ilość paliwa wypływającego z każdego wtryskiwacza, porównując wyniki z danymi z instrukcji serwisowej (shop manual). Metoda kontroli podczas rozruchu również jest skuteczna, gdy silnik nie odpala.

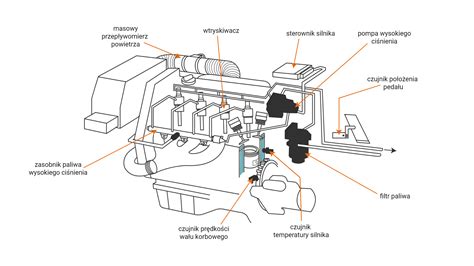

Diagnostyka Elektronicznych Systemów Zarządzania Silnikiem

W Komatsu, podobnie jak w innych nowoczesnych maszynach, awarie układu paliwowego czy innych systemów są często sygnalizowane przez sterownik silnika. Możliwe jest przeprowadzenie pełnej diagnozy błędów za pomocą kodów błyskowych w starszych systemach, a w nowszych za pomocą specjalistycznego oprogramowania diagnostycznego.

Sterownik monitoruje pracę silnika, a gdy zobaczy nieprawidłowości, np. niskie ciśnienie na szynie paliwowej (błąd "niskie ciśnienie na szynie nr 1: dozowanie wtryskiwacza"), natychmiast generuje kod. Komatsu oferuje systemy diagnostyczne, takie jak MVS czy EMR (wersje 1, 2, 3, 4), które umożliwiają szczegółową analizę danych i błędów.

Ogólne Kody Błędów Koparek Komatsu

Poniżej przedstawiono znaczenie ogólnych kodów usterek dla koparek Komatsu. Zrozumienie ich jest kluczowe dla szybkiej i trafnej diagnozy.

Błędy Systemów Sterowania

• E01: Automatyczny system w systemie HYPER.
• E02: System PC-EPC.
• E03: Obrotowy hamulec postojowy.
• E05: Układ silnika regulatora.
• E09: Systemy HYPER-GX są wyłączone.

Błędy Dotyczące Historii i Komponentów

• E101: Historia błędów jest nieprawidłowa.
• E102: Dane zegara są nieprawidłowe.
• E103: Zwarcie wyjścia brzęczyka, wiązka brzęczyka i styk linii zasilającej 24V.
• E104: Filtr powietrza jest zablokowany.
• E108: Temperatura wody przekracza 105 °C.

Błędy Związane z Układem Wycieraczek i Spryskiwaczy

• E112: Zwarcie w obwodzie napędu silnika wycieraczek do przodu.
• E113: Zwarcie układu rewersyjnego silnika wycieraczek.
• E114: Obwód napędu spryskiwacza jest zwarty.

Błędy Zaworów Elektromagnetycznych i Ciśnienia

Błędy Zwarcia

• E202: Obwód zwarcia wyboru zaworu elektromagnetycznego LS.
• E203: Zwarcie w obwodzie zaworu elektromagnetycznego hamulca postojowego.
• E204: Zwarcie pompy / rozwarcie obwodu elektrozaworu.
• E205: Obwód elektrozaworu przelewu wtórnego jest zwarty.
• E206: Obwód elektrozaworu konwersji prędkości pieszej jest zwarty.
• E207: Zwarcie w obwodzie elektrozaworu szybkiego trybu.

Błędy Obwodu Otwartego

• E208: Obwód zaworu elektromagnetycznego szybkiego trybu jest otwarty.
• E213: Obwód zaworu elektromagnetycznego hamulca postojowego obrotowego jest otwarty.
• E214: Obwód konfluencji / zaworu elektromagnetycznego pompy jest otwarty.
• E215: Obwód zaworu elektromagnetycznego przelewu wtórnego jest otwarty.
• E216: Obwód elektrozaworu konwersji prędkości chodu jest otwarty.

Inne Błędy Systemowe

• E217: Błąd wejścia wyboru trybu.
• E218: Błąd limitu czasu odpowiedzi sieci.

Błędy Zaworów LS-EPC i Czujników Ciśnienia

• E222: Obwód zaworu elektromagnetycznego LS-EPC jest zwarty.
• E223: Obwód zaworu elektromagnetycznego LS-EPC jest otwarty.
• E224: Obwód czujnika ciśnienia przedniej pompy jest nieprawidłowy.
• E225: Obwód czujnika ciśnienia tylnej pompy jest nieprawidłowy.
• E226: Zasilanie obwodu czujnika ciśnienia jest nieprawidłowe.
• E227: Czujnik prędkości silnika jest nieprawidłowy.

Błędy Zaworów TVC i Aktywacji (stary model)

• E231: Obwód zaworu elektromagnetycznego w trybie aktywacji jest zwarty.
• E232: Zwarcie obwodu zaworu elektromagnetycznego przedniej pompy TVC.
• E233: Obwód zaworu elektromagnetycznego przedniej pompy TVC jest uszkodzony.
• E235: Obwód zaworu elektromagnetycznego w trybie aktywacji (swing) jest otwarty.
• E236: Zwarcie w obwodzie zaworu elektromagnetycznego z tyłu pompy TVC.
• E237: Obwód zaworu elektromagnetycznego tylnej pompy TVC jest otwarty.

Błędy Sterowania Skokiem i Regulatora

• E302: Obwód zaworu elektromagnetycznego sterowania skokiem jest zwarty.
• E303: Obwód zaworu elektromagnetycznego sterowania skokiem jest otwarty.
• E306: Obwód potencjału sprzężenia zwrotnego jest nieprawidłowy.
• E308: Wejście pokrętła paliwa jest nieprawidłowe.
• E313: Awaria automatycznego sterownika smarowania (opcja).
• E315: Obwód wyjścia przekaźnika akumulatora jest zwarty.
• E316: Silnik regulatora nie jest wyregulowany.
• E317: Obwód silnika regulatora jest otwarty.
• E318: Obwód silnika regulatora jest zwarty.

Kody Błędów Komatsu PC200-8

Model Komatsu PC200-8 wykorzystuje silnik EFI (Electronic Fuel Injection), co oznacza, że jego kody błędów użytkownika różnią się od wcześniejszych modeli PC200-6/7. Poniżej przedstawiono listę kodów błędów specyficznych dla PC200-8.

Ogólne Kody Użytkownika dla PC200-8

• E02: System PC-EPC.
• E03: Obrotowy hamulec postojowy.
• E10: Awaria zasilania sterownika silnika, awaria pętli układu sterowania silnikiem (silnik zgaśnie).
• E11: Awaria układu sterowania silnikiem (zmniejszona moc wyjściowa w celu ochrony silnika).
• E14: System sprzężenia zwrotnego jest nieprawidłowy.
• E15: Awaria czujnika silnika (temperatura wody, ciśnienie paliwa, ciśnienie oleju).
• EOE: Awaria sieci.

Szczegółowe Kody Usterek Serwisowych dla Komatsu PC200-8

Ostrzeżenia i Błędy Wewnętrzne Sterownika Silnika

• 989L00: Ostrzeżenie o blokadzie sterownika silnika (tryb 1).
• 989M00: Ostrzeżenie o blokadzie sterownika silnika (tryb 2).
• 989N00: Ostrzeżenie o blokadzie sterownika silnika (tryb 3).
• CA111: Błąd wewnętrzny sterownika silnika.

Błędy Czujników Prędkości

• CA115: Czujnik prędkości silnika i czujnik prędkości w trybie gotowości są uszkodzone.
• CA238: Awaria napięcia zasilania czujnika prędkości.
• CA689: Awaria czujnika prędkości silnika.
• CA731: Awaria sygnału czujnika prędkości gotowości silnika.
• CA778: Awaria czujnika prędkości obrotowej silnika.

Błędy Czujników Ciśnienia i Temperatury

• CA122: Napięcie zwrotne czujnika ciśnienia wlotowego jest zbyt wysokie.
• CA123: Napięcie zwrotne czujnika ciśnienia wlotowego jest zbyt niskie.
• CA144: Napięcie sprzężenia zwrotnego czujnika temperatury płynu chłodzącego jest zbyt wysokie.
• CA145: Napięcie zwrotne czujnika temperatury płynu chłodzącego jest zbyt niskie.
• CA153: Napięcie zwrotne czujnika temperatury powietrza dolotowego jest zbyt wysokie.
• CA154: Napięcie zwrotne czujnika temperatury powietrza dolotowego jest zbyt niskie.
• CA155: Temperatura powietrza wlotowego jest zbyt wysoka (powyżej granicy).
• CA221: Napięcie sprzężenia zwrotnego czujnika ciśnienia otoczenia jest zbyt duże.
• CA222: Napięcie zwrotne czujnika ciśnienia otoczenia jest zbyt niskie.
• CA435: Awaria przełącznika ciśnienia oleju silnikowego.
• CA449: Ciśnienie wspólnego przewodu jest zbyt wysokie.
• CA451: Wartość sprzężenia zwrotnego czujnika ciśnienia wspólnej szyny jest zbyt wysoka.
• CA452: Wartość sprzężenia zwrotnego czujnika ciśnienia wspólnej szyny jest za mała.
• CA488: Temperatura powietrza wlotowego jest zbyt wysoka (redukcja momentu obrotowego).
• CA553: Ciśnienie wspólnego przewodu jest zbyt wysokie.
• CA559: Ciśnienie wspólnego przewodu jest za niskie.
• CA2249: Ciśnienie wspólnego przewodu jest zbyt niskie.

Błędy Dotyczące Zasilania Czujników i Akumulatora

• CA187: Napięcie zasilania czujnika 2 jest zbyt wysokie.
• CA227: Napięcie zasilania czujnika 2 jest zbyt wysokie.
• CA352: Napięcie zasilania czujnika jest zbyt niskie.
• CA386: Napięcie zasilania czujnika jest zbyt wysokie.
• CA441: Napięcie akumulatora jest zbyt niskie.
• CA442: Napięcie akumulatora jest zbyt wysokie.

Błędy Wtryskiwaczy i Układu Paliwowego

• CA271: IMV / PCV1 są zwarte.
• CA272: IMV / PCV1 są obwodami otwartymi.
• CA322: Otwarty obwód dyszy 1, błąd zwarcia.
• CA323: Otwarty obwód dyszy 5, błąd zwarcia.
• CA324: Otwarty obwód dyszy 3, błąd zwarcia.
• CA325: Otwarty obwód dyszy 6, błąd zwarcia.
• CA331: Otwarty obwód dyszy 2, błąd zwarcia.
• CA332: Otwarty obwód dyszy 4, błąd zwarcia.
• CA342: Kod korekcji jest nieprawidłowy.
• CA351: Obwód napędu wtrysku jest uszkodzony.
• CA428: Napięcie zwrotne czujnika zawartości wody w paliwie jest zbyt wysokie.
• CA429: Napięcie zwrotne czujnika zawartości wody w paliwie jest zbyt niskie.
• CA2311: Awaria zaworu elektromagnetycznego IMV.

Inne Błędy i Awarie Systemowe

• CA234: Nadmierna prędkość silnika.
• CA633: Awaria zawieszenia transmisji danych.
• CA757: Wszystkie dane zostaną utracone.
• CA2185: Napięcie zasilania płyty przepustnicy jest zbyt wysokie.
• CA2186: Napięcie zasilania płyty przepustnicy jest zbyt niskie.
• CA2555: Napięcie wstępnego podgrzewania jest zbyt wysokie.
• CA2556: Napięcie wstępnego podgrzewania jest zbyt niskie.
• D19JKZ: Spersonalizowana konwersja kodu jest nieprawidłowa.
• D862KA: Antena GPS jest uszkodzona.
• DA22KK: Napięcie zasilania zaworu elektromagnetycznego pompy jest zbyt niskie.
• DA25KP: Zasilanie 5 V jest nieprawidłowe.
• DA29KQ: Wybór trybu jest nieprawidłowy.
• DA2RMC: Obwód otwarty CAN (wyświetlacz).
• DGH2KB: Zwarcie czujnika temperatury oleju hydraulicznego.

Błędy Czujników Ciśnienia PPC i Obciążenia

• DHPAMA: Czujnik ciśnienia z przodu pompy jest nieprawidłowy.
• DHPBMA: Czujnik ciśnienia tylnej pompy jest nieprawidłowy.
• DHS3MA: Ramię wycofuje czujnik ciśnienia PPC nieprawidłowo.
• DHS4MA: Wiadro jest zaangażowane w czujnik ciśnienia PPC jest nienormalne.
• DHS8MA: Czujnik ciśnienia PPC podnoszenia ramienia jest nieprawidłowy.
• DHSAMA: Prawoskrętny czujnik ciśnienia PPC jest nieprawidłowy.
• DHSBMA: Lewostronny czujnik ciśnienia PPC jest nieprawidłowy.
• DHSDMA: Otwarty czujnik ciśnienia PPC łyżki jest nieprawidłowy.
• DHX1MA: Czujnik obciążenia jest nieprawidłowy.

Błędy Zaworów Elektromagnetycznych

Przełączanie Prędkości i Hamulca Obrotowego

• DW43KA: Otwarty obwód elektrozaworu przełączającego o wysokiej i niskiej prędkości.
• DW43KB: Zwarcie elektrozaworu przełączającego o wysokiej i niskiej prędkości.
• DW45KA: Obwód otwarty elektromagnetycznego zaworu trzymającego.
• DW45KB: Zwarcie w elektrozaworze obrotowym.

Przelew i Konfluencja

• DW91KA: Obwód otwarty zaworu elektromagnetycznego przelewu wtórnego.
• DW91KB: Zwarcie elektrozaworu z konfluencją pieszą.
• DWA2KA: Zawór elektromagnetyczny rezerwowy jest otwarty.
• DWA2KB: Elektrozawór rezerwowy jest zwarty.
• DWK0KA: Obwód otwarty zaworu elektromagnetycznego przelewu wtórnego.
• DWK0KB: Zwarcie elektrozaworu wtórnego przelewu.

Pompy PC-EPC i LS-EPC

• DXA8KA: Obwód otwarty zaworu elektromagnetycznego pompy PC-EPC.
• DXA8KB: Zwarcie elektrozaworu PC-EPC z przodu pompy.
• DXA9KA: Zawór elektromagnetyczny tylnej pompy PC-EPC jest otwarty.
• DXA9KB: Zwarcie z tyłu zaworu elektromagnetycznego pompy PC-EPC.
• DXE0KA: Zawory elektromagnetyczne LS-EPC są otwarte.
• DXE0KB: Zawory elektromagnetyczne LS-EPC są zwarte.

Awaryjne i Główne Zawory

• DXE4KA: Awaryjne obwody EPC są otwarte.
• DXE4KB: Awaryjne zwarcie obwodu EPC.
• DXE5KA: Pompa połączona / rozdzielony obwód główny zaworu elektromagnetycznego.
• DXE5KB: Połączenie pompy / zwarcie głównego zaworu elektromagnetycznego.
• DXE6KA: Obwód otwarty elektrozaworu z połączonym przepływem / rozdzielaniem LS.
• DXE6KB: Zwarcie pompy / rozdzielenie zaworu elektromagnetycznego LS.

Błędy Wycieraczek i Spryskiwaczy

• DY20KA: Wycieraczka działa nieprawidłowo.
• DY20MA: Wycieraczka jest zaparkowana nieprawidłowo.
• DY2CKA: Silnik spryskiwacza jest otwarty.
