Wymiana sworzni w moście Komatsu: Kompleksowa procedura i diagnostyka luzów

Prawidłowa konserwacja maszyn budowlanych, takich jak koparko-ładowarki Komatsu WB 93 i 97 (serii 2 i 5), CASE 580 K, SK, LE, SLE, SM, SR, a także maszyny JCB czy CATERPILLAR, jest kluczowa dla ich długiej i bezawaryjnej pracy. Zaniedbania w tym zakresie prowadzą do poważnych usterek i wysokich kosztów napraw, które wielokrotnie przewyższają nakłady na regularne przeglądy.

Konsekwencje zaniedbanych przeglądów

Brak terminowych przeglądów i wymiany elementów eksploatacyjnych może skutkować wieloma poważnymi awariami:

• Układ hydrauliczny: pozacierane bloki zaworów, uszkodzone pompy (naprawa 3 - 40 tys. zł). Koszt obsług eksploatacyjnych to zaledwie 10-20% kosztu wymiany bloku zaworów lub regeneracji pompy.
• Układ napędowy: poukręcane półosie (naprawa 2 - 8 tys. zł), połamane przednie mosty (naprawa 4 - 25 tys. zł), utrata mocy i jazdy.
• Zwolnice: zużyte simmeringi i łożyska, które mogą doprowadzić do "zmielenia się zwolnicy" z kosztem naprawy przekraczającym 12 tys. zł.

Średni roczny koszt napraw źle prowadzonej koparko-ładowarki może wynieść około 55 tys. zł, podczas gdy koszt przeglądów i wymian elementów eksploatacyjnych to średnio 8 tys. zł.

Kluczowe punkty kontroli podczas przeglądu

Podczas właściwie przeprowadzanego przeglądu kontroluje się i wymienia (jeśli zachodzi potrzeba) następujące elementy:

• Łożyska sworzni zwrotnic mostu (koszt 350 - 1200 zł zamiast złamania mostu).
• Krzyżaki półosi (koszt 250 - 600 zł zamiast ukręcenia półosi).
• Ślizgi teleskopu i podpór.
• Filtry w skrzyni biegów (są dwa: jeden ciśnieniowy i drugi magnetyczny).
• Simmeringi i łożyska na zwolnicach.

Diagnostyka i eliminacja luzów roboczych

Luz roboczy - odczuwalne "stukanie" i opóźnienie w reakcji ramienia - jest jednym z najbardziej podstępnych problemów w maszynach budowlanych. To choroba, która w postępie geometrycznym niszczy maszynę, prowadząc do uszkodzeń tulei, wybijania gniazd w ramieniu, a nawet pęknięć konstrukcji.

Budowa połączenia przegubowego

Typowe połączenie przegubowe w maszynie CAT, Volvo czy Komatsu składa się z trzech głównych elementów:

1. Gniazdo (Otwór): Otwór w konstrukcji maszyny (ramieniu, wysięgniku, "koniku" koparko-ładowarki, "uszach" łyżki).
2. Tuleja (Bushing): Precyzyjnie wykonana, wymienna panewka wciskana na prasie w gniazdo. Jest to element zużywalny.
3. Sworzeń (Pin): Stalowy wałek lub oś, która przechodzi przez tuleje i łączy dwa elementy.

W sprawnym połączeniu sworzeń obraca się wewnątrz tulei, a tuleja pozostaje nieruchoma w gnieździe. Tarcie odbywa się na linii sworzeń-tuleja.

Przyczyny powstawania luzów

• Brak smarowania: To główna przyczyna 90% awarii. Brak smaru powoduje tarcie metal-o-metal.
• Zanieczyszczenia: Brudny smar (np. z brudnej kalamitki) to mieszanka piasku i pyłu, która działa jak materiał ścierny.

Proces powstawania luzu

1. Pojawia się mały luz między sworzniem a tuleją.
2. Luz powoduje, że sworzeń zaczyna uderzać w tuleję (ruch udarowy) zamiast się obracać.
3. Uderzenia są przenoszone na tuleję, która zaczyna poruszać się i "wybijać" w swoim gnieździe.
4. Gniazdo (otwór w ramieniu), wykonane z miększej stali niż hartowana tuleja, odkształca się i powiększa, stając się owalne ("jajowate").
5. W tym momencie wymiana samego sworznia i tulei jest nieskuteczna, ponieważ nowa tuleja będzie luźna w "rozbitym" gnieździe i zostanie szybko zniszczona.

Lokalizacja i diagnoza luzu

Przed zamówieniem części należy precyzyjnie zlokalizować źródło problemu. Procedura:

1. Ustaw maszynę w pozycji roboczej.
2. Operator powinien powoli i rytmicznie poruszać ramieniem (np. zamykać i otwierać łyżkę).
3. Obserwator nasłuchuje i patrzy, aby znaleźć stukanie.

Szczegółowa inspekcja:

1. Oprzyj łyżkę o ziemię i wygeneruj lekki nacisk w dół.
2. Operator wykonuje bardzo delikatne, minimalne ruchy joystickiem (np. lekko zamykając i otwierając łyżkę).
3. Obserwator w tym czasie przygląda się każdemu połączeniu sworzniowemu (mocowanie łyżki, łącznik, siłownik łyżki).

Po zlokalizowaniu luzu, należy stwierdzić, co dokładnie się zużyło:

• Scenariusz 1 (Najlepszy): Zużyty sworzeń i tuleje. Sworzeń porusza się wewnątrz tulei, ale sama tuleja jest nieruchoma względem gniazda w ramieniu.
• Scenariusz 2 (Najgorszy): Wybite gniazdo. Cała tuleja porusza się razem ze sworzniem wewnątrz gniazda w ramieniu lub "uchu" łyżki. Gniazdo jest "rozbite" i owalne.

Wybór odpowiednich części zamiennych

W przypadku Scenariusza 1 (zużyte sworznie i tuleje, gniazda w dobrym stanie), kluczowy jest wybór wysokiej jakości komponentów.

Sworznie

• Tanie zamienniki (hartowane na wskroś): Twarde na całej grubości, ale ekstremalnie kruche. Łatwo pękają przy uderzeniu.
• Sworznie premium (hartowane indukcyjnie, np. CORESPEX): Mają twardą powierzchnię (np. 60-62 HRC), odporną na ścieranie, oraz miękki, ciągliwy rdzeń, który zapewnia elastyczność i odporność na pękanie przy obciążeniach udarowych.

Tuleje

Tuleja to element "ofiarny", który ma zużyć się, chroniąc drogie gniazdo w ramieniu. Musi być wykonana ze stali hartowanej, ale minimalnie "miększa" od sworznia. Twarda tuleja mogłaby zniszczyć sworzeń.

• Tuleje stalowe hartowane: Standard w większości połączeń.
• Tuleje z brązu: Stosowane w specyficznych miejscach o bardzo dużym obciążeniu i małej prędkości obrotowej.
• Rowki smarne: Wnętrze tulei powinno posiadać rowki (spiralne, siatkowe lub okrągłe), które ułatwiają rozprowadzanie smaru.

Uszczelnienia sworzni

Gumowe lub poliuretanowe pierścienie (często typu "simmering") mają dwa zadania: utrzymywać smar wewnątrz i chronić przed brudem, piaskiem i wodą z zewnątrz. Uszkodzone uszczelnienie gwarantuje szybkie zniszczenie nowego sworznia i tulei. Zawsze należy stosować nowe, wysokiej jakości uszczelnienia (np. HIMACORE).

Podkładki dystansowe (Shims)

Cienkie, stalowe podkładki, które kasują luz osiowy (boczny). Luz boczny jest równie groźny jak luz roboczy, powoduje uderzenia boczne, niszczy uszczelnienia i prowadzi do pękania zabezpieczeń sworznia.

Zabezpieczenia

Segery, śruby, zawleczki - zawsze należy używać nowych zabezpieczeń.

Jak prawidłowo zmierzyć i zamówić części?

Należy podać precyzyjne wymiary:

• Średnica sworznia: Zmierz w kilku miejscach; zużyty sworzeń będzie owalny - szukaj największego wymiaru.
• Średnica wewnętrzna tulei: Mierzy się ją średnicówką (w praktyce, jeśli sworzeń ma 50 mm, tuleja będzie miała np. 50,1 mm).
• Średnica zewnętrzna tulei: Najważniejszy wymiar. Tuleja jest celowo produkowana z "nadwymiarem" (pasowanie ciasne), ponieważ musi być wciśnięta w gniazdo na prasie.

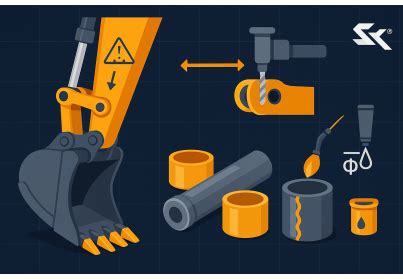

Procedura wymiany sworzni i tulei (Scenariusz 1)

Kiedy diagnoza wskazuje na zużycie sworzni i tulei przy dobrym stanie gniazd, należy postępować zgodnie z poniższymi krokami:

Demontaż

1. Zabezpieczenie elementu: Zdemontuj element z maszyny (np. ramię, łyżkę) i zabezpiecz siłownik pasem, aby nie spadł. Odkręć przewody od siłownika.
2. Usunięcie sworznia: Jeśli sworzeń jest zapieczony, nigdy nie uderzaj w niego bezpośrednio stalowym młotem. Użyj mosiężnego lub miedzianego pobijaka. W przypadku mocno zapieczonego sworznia, można podgrzać gniazdo palnikiem na propan-butan do temperatury 150-220°C przez około 10 minut. Można też schłodzić środek sworznia wodą i wykonać kilka cykli podgrzewania/chłodzenia.
3. Wyprasowanie tulei: Tuleje są wciśnięte w gniazdo z pasowaniem ciasnym, co wymaga użycia prasy. Alternatywnie, zapieczoną tuleję można naciąć od środka spawarką. Skurcz materiału po ostygnięciu ułatwi jej wybicie.

Montaż

1. Inspekcja i czyszczenie gniazda: Po usunięciu starej tulei, dokładnie wyczyść gniazdo, używając drobnego papieru ściernego do usunięcia rdzy i nagaru.
2. Przygotowanie tulei: Aby ułatwić montaż, schłodź nową tuleję (np. w zamrażarce lub suchym lodzie). Możesz też lekko podgrzać gniazdo palnikiem (do ok. 100-150°C), unikając uszkodzenia struktury metalu.
3. Wprasowanie tulei: Posmaruj zewnętrzną powierzchnię tulei i gniazdo smarem montażowym. Używając prasy i adaptera o idealnie płaskiej powierzchni, wprasuj tuleję powoli i idealnie prostopadle. Jakiekolwiek przekoszenie spowoduje uszkodzenie tulei lub gniazda.
4. Montaż uszczelnień i sworznia: Po ostygnięciu elementów, zamontuj nowe uszczelnienia. Obficie nasmaruj wnętrze tulei i sam sworzeń czystym smarem litowym klasy EP-2, a w przypadku kluczowych, mocno obciążonych sworzni - smarem premium z dodatkiem dwusiarczku molibdenu (MoS₂).
5. Montaż podkładek dystansowych: Zamontuj podkładki, aby skasować luz osiowy.
6. Zabezpieczenie: Zamontuj nowe zabezpieczenia (śrubę, segera).

Regeneracja wybitych gniazd (Scenariusz 2)

Jeśli diagnostyka wykazała Scenariusz 2 (wybite, owalne gniazda), wciśnięcie nowej tulei jest niemożliwe. Wymaga to specjalistycznego procesu roztaczania i tulejowania:

1. Roztaczanie: Do elementu (np. ramienia koparki) montuje się specjalistyczną wytaczarkę mobilną (line boring machine), która przywraca gniazdom idealnie okrągły kształt i fabryczną geometrię, jednocześnie zwiększając ich średnicę.
2. Dorobienie tulei nadwymiarowej: Ponieważ gniazdo jest teraz większe niż fabryczne, standardowa tuleja nie będzie pasować. Dorabia się nową tuleję o standardowej średnicy wewnętrznej (np. 50 mm), ale o większej średnicy zewnętrznej, dopasowanej do roztoczonego gniazda.

Jest to proces drogi i czasochłonny, ale jedyny, który gwarantuje profesjonalną naprawę i przywrócenie maszynie pełnej sprawności.

Praktyczne wskazówki dotyczące wymiany sworzni podpór

W przypadku wymiany sworzni w podporach (tzw. "łapach") w koparko-ładowarkach Komatsu czy innych maszynach, można zastosować następujące techniki:

1. Wybić oba sworznie. Siłownik przywiązać pasem, aby nie spadł. Odkręcić przewody od siłownika.
2. Po wybiciu dolnego sworznia, podpora może zostać na tyle mocno wsunięta, że ślizgi na dole stałej ramy staną się dostępne do wymiany. Brak stopy (trepa) ułatwia wsunięcie łapy.
3. Z górnymi ślizgami postępuje się podobnie, podnosząc łapę tak wysoko, że wychodzi ona ponad ramę. Wymaga to wybicia górnego sworznia.

Do podnoszenia i manipulacji elementami można używać lewarka i klocków drewnianych. Należy pamiętać o zabezpieczeniu siłownika i łapy od góry, aby nie spadły, ponieważ od dołu często potrzeba miejsca do pracy, szczególnie gdy ślizgi są zapieczone.

Warto zwrócić uwagę na problem występujący przy chowaniu podpór, np. w CAT 428B, gdzie podpora samoczynnie opadała na ziemię po zastosowaniu zastępczego drutu jako sworznia. Po ponownym założeniu właściwego sworznia objaw ustaje, co wskazuje na krytyczne znaczenie prawidłowego wymiarowania i montażu sworzni.

Najczęstsze błędy eksploatacyjne prowadzące do luzów

Nawet najlepsze sworznie i tuleje (np. CORESPEX) nie wytrzymają próby czasu, jeśli maszyna jest eksploatowana w sposób niszczący:

• Zaniedbanie smarowania: Codzienne smarowanie (częściej w wodzie/pyle) to obowiązek.
• Praca z luzami: Ignorowanie pierwszych oznak luzu.
• Praca boczna (podważanie): Używanie łyżki koparkowej do podważania bocznego lub przesuwania ciężkich obiektów. Połączenia sworzniowe są zaprojektowane do przenoszenia sił w jednej płaszczyźnie.
• Używanie łyżki jako młota: Gwałtowne uderzanie łyżką w twardy grunt, skałę lub gruz.

Odpowiedzi na najczęściej zadawane pytania

1. Jaka jest różnica między luzem roboczym a luzem osiowym?

Luz roboczy (góra-dół) to "stukanie" i opóźnienie w reakcji ramienia, wynikające ze starcia sworznia i tulei. Luz osiowy (boczny) to przesuwanie się ramienia na boki na sworzniu, które niszczy uszczelnienia i prowadzi do pękania zabezpieczeń.

2. Czy można wymienić sam sworzeń bez tulei?

Jest to poważny błąd serwisowy i pozorna oszczędność. Zużyta tuleja ma już owalny kształt i chropowatą powierzchnię, co szybko zniszczy nowy sworzeń.

3. Kupiłem tuleję i jest za duża o 0.2 mm. Czy to wada?

Nie, to jest prawidłowe. Tuleja jest celowo produkowana z "nadwymiarem" (pasowanie ciasne), ponieważ musi być wciśnięta w gniazdo na prasie.

4. Czy podkładki dystansowe (shimsy) są naprawdę konieczne?

Absolutnie tak. Brak tych podkładek powoduje, że ramię "lata" na boki na sworzniu, niszcząc uszczelnienia, wypychając smar i wpuszczając brud.

5. Jakiego smaru używać do sworzni?

Wysokiej jakości smaru litowego klasy EP-2 (Extreme Pressure). Do kluczowych, mocno obciążonych sworzni (np. wieniec obrotu, ramię główne) zaleca się smary premium z dodatkiem dwusiarczku molibdenu (MoS₂).

6. Dlaczego sworznie CORESPEX są lepsze niż tanie zamienniki?

Ze względu na proces hartowania indukcyjnego, który zapewnia twardą powierzchnię i ciągliwy rdzeń, co sprawia, że są odporne na ścieranie i pękanie.

7. Jak długo mogę pracować z "małymi luzami"?

Nie ma czegoś takiego jak "bezpieczny luz". Każdy luz generuje siły udarowe, które niszczą maszynę.

8. Co jest droższe: wymiana części czy roztaczanie?

Roztaczanie i tulejowanie (regeneracja wybitych gniazd) jest wielokrotnie droższe i bardziej czasochłonne niż standardowa wymiana sworzni i tulei.

9. Jak usunąć zapieczony sworzeń?

Wymaga to cierpliwości i siły. Należy użyć ciężkiego młota i mosiężnego pobijaka. Czasem konieczne jest podgrzanie gniazda (nigdy sworznia!) palnikiem, aby metal "puścił".

10. Czy muszę wymieniać uszczelnienia (simmeringi)?

Zawsze, przy każdej wymianie sworznia. Stare uszczelnienie jest twarde, odkształcone i nie będzie trzymać smaru.

Ignorowanie luzów to najdroższa "oszczędność". W naszej ofercie znajdziesz pełną gamę profesjonalnych zestawów naprawczych do połączeń ruchomych marki CORESPEX - od hartowanych indukcyjnie sworzni, przez precyzyjne tuleje, aż po podkładki dystansowe i zestawy uszczelnień. Pamiętaj, że luzy na łyżce również przenoszą się na całe ramię.
