Bez wątpienia jednym z najważniejszych elementów ciągnika jest podnośnik hydrauliczny. Bez niego współpraca maszyny z innymi urządzeniami byłaby niemożliwa, co podkreśla jego kluczowe znaczenie w rolnictwie.
Do unoszenia i opuszczania narzędzi zawieszonych na ciągniku służą właśnie podnośniki hydrauliczne. Wynaleziony przez H. Fergusona podnośnik hydrauliczny początkowo umożliwiał jedynie podnoszenie i opuszczanie narzędzi. Aktualnie stosowane elektroniczne układy sterujące pracą podnośnika hydraulicznego pozwalają na znacznie większe wykorzystanie ciągników. Jednakże, większość użytkowanych w kraju ciągników wciąż wyposażona jest w mechaniczne układy sterujące pracą podnośnika.
W praktyce możliwości te często nie są w pełni wykorzystywane przez użytkowników ciągników, co często wynika z niewiedzy lub z przyzwyczajenia do korzystania tylko z jednej regulacji. Nieznajomość możliwości ciągnika powoduje, że operator niepotrzebnie wykonuje czynności, które z powodzeniem mógłby wykonać układ automatycznej regulacji. Dokładne poznanie funkcji podnośnika hydraulicznego pozwala lepiej wykorzystać możliwości ciągnika i w konsekwencji znacznie obniżyć koszty prac uprawowych, zwłaszcza orki.
Trzypunktowy Układ Zawieszenia - Podstawa Współpracy z Narzędziami
Na szczęście trzypunktowy układ zawieszenia funkcjonuje już od 73 lat. Stosowany współcześnie system zawieszenia narzędzi, trzypunktowy układ zawieszenia, został opracowany przede wszystkim pod kątem właściwej współpracy ciągnika z narzędziami (głównie pługami) w czasie orki przez H. Fergusona. Układ zawieszenia umożliwia podnoszenie narzędzia w położenie transportowe i odpowiednie ustawienie go w położeniu roboczym.
Konstrukcyjnie, dwoma punktami zawieszenia są przeguby łączące narzędzie z dwoma cięgłami dolnymi (prawym i lewym). Trzeci punkt znajduje się na przegubie łączącym wsporniki narzędzia z łącznikiem górnym. Przeguby kuliste znajdujące się w cięgłach i łącznikach umożliwiają ruchy narzędzia we wszystkich kierunkach. Trzypunktowy układ zawieszenia charakteryzuje się dużą statecznością. Umożliwia zarówno poprzeczne, jak i podłużne wypoziomowanie narzędzia. Pod względem budowy i działania mechaniczne części układów zawieszenia w różnych ciągnikach są do siebie podobne.
Zasady Prawidłowego Mocowania Narzędzi
Ważnym elementem jest dostosowanie zaczepiania narzędzia do trzypunktowego układu zawieszenia. Wraz z rozwojem konstrukcji ciągników powstało kilka kategorii zaczepów. Obecnie obowiązuje norma DIN ISO 730-1, która określa ogólne parametry i ich wartości. Narzędzie współpracujące z ciągnikiem powinno mieć zaczep zgodny z zaczepem pracującego w gospodarstwie ciągnika.
Opisane są cztery kategorie charakteryzujące tylny podnośnik ciągnika w zależności od jego mocy:
- Kategoria I: instalowane są w ciągnikach o mocy do 48 KM.
- Kategoria II: o mocy do 120 KM.
- Kategoria III: o mocy do 240 KM.
- Kategoria IV: do 450 KM.
Oprócz czterech wyżej wymienionych, istnieją również kategorie przejściowe między głównymi, oznaczone symbolem N.
Założenie górnego łącznika na przykład w środkowym otworze stojaka zawieszenia pługa (z trzech możliwych) daje optymalny zakres ruchu. Łącznik górny ustawiony w otworze dolnym powoduje zwiększenie siły niezbędnej do wydźwignięcia narzędzia i bardzo pionowe ustawienie łącznika podczas transportu. Boczne ruchy narzędzia można zminimalizować odpowiednim ustawieniem stabilizatorów. Odstęp (wolna przestrzeń) od opony lub błotnika do dolnego cięgna powinien wynosić minimum 10 cm we wszystkich kategoriach.
Bardzo ważne jest sprawdzenie, czy odstęp między narzędziem a końcówką wałka w ciągniku jest zgodny z normą i czy odpowiada wałkowi dostarczonemu wraz z narzędziem. Nie zawsze można doczepić narzędzie lub maszynę do dowolnego ciągnika.
Ogólna Budowa Układu Hydraulicznego Ciągnika
Praktycznie każdy ciągnik rolniczy wyposażony jest dzisiaj w układ hydrauliczny umożliwiający zasilanie maszyn towarzyszących. Poprzez system siłowników kontroluje on między innymi pracę podnośników oraz układów wspomagania. Podzespoły te, aby działać, potrzebują sporej mocy, dlatego też ciągnikowa hydraulika musi być efektywna i wydajna. Układ hydrauliczny w ciągniku rolniczym to złożony system składający się z kilku kluczowych komponentów, które muszą ze sobą efektywnie współpracować, aby zapewnić precyzyjne sterowanie oraz napęd różnych narzędzi i urządzeń.

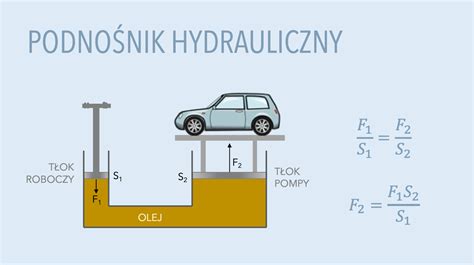

Centralnym elementem jest pompa hydrauliczna, która przetwarza energię mechaniczną na energię hydrauliczną, nadając energię cieczy roboczej (zwykle olejowi), którą przechowuje się w zbiorniku hydraulicznym. W systemie znajdują się również zawory sterujące, które regulują przepływ, kierując ciecz do konkretnych siłowników czy urządzeń. Siłowniki hydrauliczne to z kolei kluczowe elementy, które przekształcają energię hydrauliczną na mechaniczną, umożliwiając takie czynności jak podnoszenie, opuszczanie, skręcanie czy inne. Z kolei filtry spełniają istotną funkcję oczyszczania płynu z zanieczyszczeń, zabezpieczając w ten sposób cały układ przed awariami. Całość układu sprawia, że traktor staje się wszechstronną maszyną rolniczą, gotową do efektywnego wykonywania różnorodnych prac w rolnictwie.
Pompy Hydrauliczne - Serce Układu
W układzie hydraulicznym ciągnika pompy odgrywają kluczową rolę w generowaniu ciśnienia niezbędnego do napędu różnych siłowników i urządzeń. Istnieje kilka ich rodzajów, które stosuje się w takich układach, a każdy z nich ma swoje indywidualne zastosowanie.
- Pompa zębata: Jest to jeden z powszechnie stosowanych typów. W tym modelu zęby obracającego się koła napędzającego wpasowują się w zęby koła napędzanego, generując przepływ płynu hydraulicznego. Ceniona jest za prostotę i trwałość.
- Pompa tłokowa: Tłoki przemieszczają się w cylindrach, wytwarzając ciśnienie poprzez przemieszczanie płynu. Pompy tłokowe zapewniają precyzyjną kontrolę przepływu.
- Pompa łopatkowa: Cechuje ją obieg łopatek, które generują przepływ płynu roboczego. Odmiana łopatkowa charakteryzuje się wydajnością i cichą pracą.
Każdy z tych rodzajów ma swoje zalety i ograniczenia, a wybór zależy od specyfiki zastosowania.
Zawory Hydrauliczne - Precyzja Sterowania
Zawory hydrauliczne w ciągniku rolniczym pełnią kluczową rolę w precyzyjnym sterowaniu i kontrolowaniu różnych urządzeń hydraulicznych. W traktorach występują modele sterowane mechanicznie i za pomocą elektrohydrauliki. Pierwsze są wyposażone w dźwignie do ich obsługi, drugie zaś włącza się poprzez przełączniki kołyskowe lub przyciski.
Istnieje kilka rodzajów zaworów hydraulicznych, z których każdy spełnia unikalne funkcje:
- Zawory sterujące przepływem: Umożliwiają regulację ilości płynu hydraulicznego, kierując go do konkretnych siłowników lub urządzeń.
- Zawory rozdzielcze: Pozwalają na niezależne sterowanie kilkoma siłownikami jednocześnie.
- Zawory odcinające: Umożliwiają szybkie odcięcie dopływu płynu do danego urządzenia.
Zawory te można również programować, co w nowoczesnych maszynach rolniczych odbywa się przy użyciu elektronicznych systemów sterowania, natomiast w starszych - przy pomocy przycisków. Programowalność zaworów hydraulicznych jest istotna zwłaszcza w kontekście zwiększania efektywności pracy ciągnika.
Siłowniki Hydrauliczne - Siła Napędowa
Siłownik hydrauliczny to urządzenie, które przekształca energię hydrauliczną w energię mechaniczną, umożliwiając tym samym precyzyjne ruchy w maszynach. W kontekście ciągników rolniczych siłowniki hydrauliczne pełnią kluczową rolę w wielu aspektach, umożliwiając sterowanie różnymi narzędziami i mechanizmami.
Istnieje kilka ich rodzajów, które wykorzystuje się w maszynach rolniczych:
- Siłowniki tłokowe: Są najbardziej powszechne; działają na zasadzie przemieszczania tłoka w cylindrze, co generuje siłę i ruch mechaniczny. Używa się ich do podnoszenia i opuszczania narzędzi rolniczych, regulacji wysokości podnośnika, czy skręcania różnych mechanizmów.
- Siłowniki ślimakowe: Charakteryzują się ruchem obrotowym ślimaka i są bardziej kompaktowe oraz efektywne w przypadku mniejszych obciążeń. Można je wykorzystać do sterowania różnymi elementami, na przykład w układzie kierowniczym.
Wspólną cechą wszystkich siłowników hydraulicznych jest ich zdolność do zapewniania precyzyjnej kontroli ruchu, co przyczynia się do efektywności i wszechstronności ciągnika w rolniczych operacjach.
Siłowniki hydrauliczne w ciągniku rolniczym stanowią kluczowy element układu, który przekształca energię hydrauliczną na mechaniczną, umożliwiając w ten sposób precyzyjne poruszanie różnymi elementami maszyny. Te potężne urządzenia znajdują zastosowanie w różnych obszarach, a ich rola jest niezwykle wszechstronna.
Przede wszystkim odpowiadają one za ruch podnośnika, umożliwiając podnoszenie i opuszczanie narzędzi rolniczych, do których należą na przykład pług, kultywator, agregat uprawowy czy przyczepa. Ponadto, sterowanie układem kierowniczym w ciągniku również opiera się na zastosowaniu siłowników hydraulicznych, które obracają kołami precyzyjnie w odpowiedzi na działanie kierownicy.
W niektórych modelach traktorów siłowniki hydrauliczne odpowiadają również za regulację prędkości obrotowej wałka przystosowanego, który służy do napędu różnych narzędzi, takich jak rozdrabniacze, młocarnie czy prasy do słomy. Poza tym, siłowniki hydrauliczne wykorzystuje się również do sterowania układem hamulcowym przyczepy, co zapewnia dodatkową kontrolę i bezpieczeństwo podczas transportu. W wielu modelach służą one ponadto do obsługi podnośnika także z przodu ciągnika, co przydaje się przy podnoszeniu lub opuszczaniu przednich narzędzi. Są również niezbędne w obsłudze ładowaczy czołowych, umożliwiając precyzyjne poruszanie się ramionami i ładowaniem różnych materiałów. Dzięki elastycznym zastosowaniom tych podzespołów ciągnik rolniczy staje się wszechstronną maszyną, nadającą się do wykonywania różnorodnych prac w polu, co czyni go dużo bardziej opłacalnym wydatkiem.
Rodzaje Regulacji Podnośnika Hydraulicznego
Różne typy regulacji podnośnika hydraulicznego pozwalają na optymalizację pracy ciągnika w zależności od rodzaju wykonywanych prac i warunków terenowych.
Regulacja Pozycyjna
Regulacja pozycyjna polega na automatycznym utrzymywaniu narzędzia na stałej wysokości względem ciągnika. Zapewniony jest ścisły związek między położeniem narzędzia a położeniem dźwigni sterującej. Jeżeli położenie dźwigni nie będzie zmieniane, układ regulacyjny dąży do utrzymania zadanej wysokości ramion podnośnika. Po ich nieznacznym opadnięciu automatycznie uzupełniane są ubytki oleju w cylindrze siłownika. Jeżeli podczas orki dźwignia sterująca zostanie przesunięta w położenie odpowiadające najmniejszej wysokości ramion podnośnika, nastąpi kopiowanie przez narzędzie nierówności pola - wtedy będzie to regulacja kopiująca.
Podczas pracy z regulacją pozycyjną istnieje możliwość dociążania tylnych kół ciągnika częścią masy zawieszonego narzędzia. Uzyskany w ten sposób przyrost siły uciągu może dochodzić do 15 proc. Taka możliwość istnieje między innymi w ciągnikach Ursus C-360 w sposób stały i chwilowy w ciągniku C-330. Aby uzyskać tę funkcję, należy dźwignię sterującą przesunąć w skrajne przednie położenie. Podczas „dociążania” do cylindra roboczego tłoczony jest olej pod mniejszym ciśnieniem i podnośnik zachowuje się tak, jakby był za słaby, aby podnieść ciężkie narzędzie. Unoszone częściowo narzędzie pracuje w dalszym ciągu na tej samej głębokości, ale jego nacisk na glebę jest o wiele mniejszy niż poprzednio. Podnośnik, unosząc w ten sposób narzędzie, powoduje zwiększenie nacisku na oś napędową i na koła do podłoża, czyli dociąża ciągnik.
Z regulacji pozycyjnej można korzystać podczas wykonywania orki na terenie równym i o różnej strukturze. Na terenie nierównym każde wychylenie ciągnika powoduje zmianę głębokości pracy narzędzia.
Regulacja Siłowa
Regulacja siłowa zapewnia automatyczne podnoszenie lub opuszczanie narzędzia w celu utrzymania stałej, uprzednio ustalonej siły ze strony gleby. Ustalając za pomocą zderzaka najniższe położenie dźwigni sterującej, zadaje się żądaną wielkość oporu, z jaką pracować ma narzędzie. Pod wpływem zwiększonego oporu, na przykład wskutek większego zagłębienia się narzędzia, następuje zwiększone ściskanie łącznika górnego w układzie zawieszenia. Siły te, przekazane do rozdzielacza, powodują samoczynne uniesienie narzędzia i utrzymują je na takiej wysokości, na której wielkości oporów roboczych mieszczą się w granicach regulacji przeprowadzonej wstępnie przez operatora. Układ regulacyjny ocenia wielkość oporu na podstawie sił działających w cięgłach dolnych lub w łączniku górnym. Układ sterujący stara się utrzymywać siłę oporu narzędzia na stałym poziomie.
Możliwość rezygnacji z kół kopiujących daje dodatkowy efekt w postaci dociążenia kół ciągnika całą masą narzędzia i siłami pochodzącymi od spulchnianej gleby, co zwiększa siłę uciągu ciągnika. Na glebach ze zmienną zwięzłością zmienia się również głębokość pracy pługa, ponieważ podnośnik unosi ramiona - gdy opór stawiany przez glebę wzrasta, lub opuszcza - gdy zwięzłość gleby maleje. Z tego powodu nie należy stosować regulacji siłowej na polach o bardzo zróżnicowanej strukturze gleby, można natomiast na nierównych i pofałdowanych. Podczas pracy w terenie o strukturze gleby jednorodnej, ale w której mogą znajdować się na głębokości pracy narzędzia jakieś przeszkody, regulacja siłowa chroni narzędzie przed uszkodzeniem poprzez uniesienie w momencie trafienia jego elementu roboczego na taką przeszkodę. Podczas orki z wykorzystaniem regulacji siłowej uzyskuje się na przykład, w stosunku do regulacji kopiującej, wzrost wydajności orki o około 10 proc., przy jednakowym zużyciu paliwa.
Regulacja Mieszana
Regulacja mieszana łączy w sobie zalety regulacji pozycyjnej i siłowej. Dzięki takiemu połączeniu zmniejsza się reakcja podnośnika na zmiany oporu narzędzia, a tym samym zmiany głębokości są mniejsze. Oba systemy są równoprawne i reagują zarówno na zmiany położenia, jak i zmiany siły. Stopień reagowania układu na zmianę siły lub położenia, zwany stopniem zmieszania, może być regulowany za pomocą odpowiedniej dźwigni, tj. w dwóch wariantach: z przewagą regulacji siłowej lub pozycyjnej. Operator ma możliwość ustalenia stopnia zmieszania obu systemów regulacji zależnie od wymagań i warunków agrotechnicznych. Przewagę regulacji pozycyjnej stosuje się na polach o glebach cięższych i bardziej niejednorodnych.
W ciągnikach, w których pomiar siły odbywa się za pomocą łącznika górnego, dodatkowo reguluje się wielkość reakcji podnośnika, wybierając jeden z otworów w kadłubie tylnego mostu ciągnika. Zaczepienie łącznika w górnym otworze powoduje dużą czułość na zmiany oporu narzędzia i zaleca się je stosować podczas lżejszych prac. W wypadku niższego otworu spowoduje to zmniejszenie czułości układu. Przy pracach najcięższych trzeba zakładać łącznik górny w najniższy otwór.
Regulacja Ciśnieniowa
W regulacji ciśnieniowej każdemu położeniu dźwigni sterującej odpowiada stałe ciśnienie wewnątrz cylindra siłownika, czyli stała siła na ramionach podnośnika. Jest to regulacja podobna do tej, która jest stosowana w ciągniku C-330, a związana jest z chwilowym dociążaniem. Ten rodzaj regulacji był stosowany między innymi w ciągniku Ursus 1014 w sposób stały. Dzięki temu można było docisnąć w razie potrzeby narzędzie zawieszane. Za pomocą dźwigni można otworzyć przepływ oleju lub go zmniejszyć i dowolnie regulować ciśnienie. Ta opcja pozwalała docisnąć za pomocą specjalnego łącznika narzędzie zawieszane na ciągniku.
