Wymiana sworzni w zwrotnicy Komatsu

Wymiana sworzni w zwrotnicy to kluczowy element utrzymania sprawności maszyn budowlanych, takich jak koparki Komatsu. Luz na sworzniach zwrotnicy, często zauważany na przykład w pojazdach typu Żuk A07, może prowadzić do poważnych problemów, jeśli nie zostanie szybko usunięty. Jest to "luz roboczy" - podstępny wróg maszyny, który z czasem niszczy ją od środka. Każdy milimetr luzu zamienia płynny ruch w potężne uderzenie udarowe, niszcząc tuleje, gniazda w ramieniu, a nawet prowadząc do pęknięć konstrukcji.

Anatomia połączenia przegubowego

Typowe połączenie przegubowe w maszynie, niezależnie czy to CAT, Volvo czy Komatsu, składa się z kilku kluczowych elementów:

• Gniazdo (Otwór): Otwór wywiercony w konstrukcji maszyny (w ramieniu, wysięgniku, "koniku" koparko-ładowarki czy w "uszach" łyżki).
• Tuleja (Bushing): Precyzyjnie wykonana, wymienna "panewka" wciskana na prasie w gniazdo. Jest to właściwy element zużywalny.
• Sworzeń (Pin): Stalowy "wałek" lub "oś", która przechodzi przez tuleje i łączy dwa elementy (np. ramię z siłownikiem).

W sprawnym połączeniu sworzeń obraca się wewnątrz tulei, a tuleja pozostaje nieruchoma w gnieździe. Całe tarcie odbywa się na linii sworzeń-tuleja.

Przyczyny powstawania luzów

Luz powstaje, gdy między sworzniem a tuleją pojawia się wolna przestrzeń. Główne przyczyny to:

• Brak smarowania: To przyczyna 90% awarii. Brak smaru oznacza tarcie metal-o-metal.
• Zanieczyszczenia: Brudny smar (np. wciśnięty z brudnej kalamitki) to mieszanka piasku i pyłu, która działa jak pasta ścierna.

Proces niszczenia połączenia

1. Pojawia się mały luz między sworzniem a tuleją.
2. Ten luz powoduje, że sworzeń zamiast się obracać, zaczyna uderzać w tuleję (ruch udarowy).
3. Uderzenia są przenoszone na tuleję, która zaczyna się poruszać i "wybijać" w swoim gnieździe.
4. Gniazdo (otwór w ramieniu), wykonane z miększej stali niż hartowana tuleja, zaczyna się odkształcać i powiększać, stając się owalne ("jajowate").
5. W tym momencie wymiana samego sworznia i tulei już nic nie da. Nowa tuleja będzie luźna w "rozbitym" gnieździe i zostanie zniszczona w ciągu kilku dni.

Diagnostyka luzów w maszynie Komatsu

Zanim zamówisz części, musisz precyzyjnie zlokalizować źródło problemu. Ustaw ramię maszyny w pozycji roboczej. Operator powinien powoli i rytmicznie poruszać ramieniem (np. zamykać i otwierać łyżkę), a obserwator nasłuchuje i patrzy, aby znaleźć, które konkretnie połączenie stuka.

1. Oprzyj łyżkę o ziemię i wygeneruj lekki nacisk w dół.
2. Operator wykonuje bardzo delikatne, minimalne ruchy joystickiem, np. lekko zamykając i otwierając łyżkę.
3. Obserwator w tym czasie przygląda się każdemu połączeniu sworzniowemu (mocowanie łyżki, łącznik, siłownik łyżki).

Rozpoznawanie zużycia

Gdy już wiesz, które połączenie ma luz (np. między łyżką a ramieniem), musisz stwierdzić, co dokładnie się zużyło.

• Scenariusz 1 (Najlepszy): Zużyty sworzeń i tuleje. Patrząc na połączenie, widzisz, że sworzeń porusza się wewnątrz tulei, ale sama tuleja jest nieruchoma względem gniazda w ramieniu. To idealna sytuacja.
• Scenariusz 2 (Najgorszy): Wybite gniazdo. Patrząc na połączenie, widzisz, że cała tuleja porusza się razem ze sworzniem wewnątrz gniazda w ramieniu lub "uchu" łyżki. Gniazdo jest "rozbite" i owalne.

Wymiana sworzni i tulei w zwrotnicy Komatsu

Zakładając, że diagnostyka wykazała Scenariusz 1 - gniazda w ramieniu są w dobrym stanie, a zużyciu uległy tylko sworzeń i tuleje, co jest najlepszą możliwą sytuacją.

Wybór odpowiednich części

Sworznie

Sworzeń to wysokiej klasy komponent, którego właściwości decydują o trwałości naprawy.

• Tanie Zamienniki (Hartowane na wskroś): Cały sworzeń na całej swojej grubości ma jednakową, wysoką twardość, co czyni go ekstremalnie kruchym. Doskonale opiera się ścieraniu, ale przy pierwszym mocniejszym uderzeniu (np. bocznym) pęka.
• Sworznie Premium (Hartowane Indukcyjnie): Profesjonalne sworznie, takie jak te marki CORESPEX, przechodzą proces hartowania indukcyjnego. Powierzchnia sworznia jest błyskawicznie rozgrzewana do ekstremalnej temperatury i natychmiast chłodzona, uzyskując twardą powierzchnię (np. 60-62 HRC). Wnętrze sworznia pozostaje elastyczne i ciągliwe (ok. 30-35 HRC), co zapobiega pękaniu.

Tuleje

Tuleja to element świadomie zaprojektowany jako "ofiarny" - ma zużyć się, chroniąc drogie gniazdo w ramieniu. Musi być wykonana ze stali hartowanej, ale jednocześnie minimalnie "miększa" od sworznia, aby to ona ulegała zużyciu w pierwszej kolejności.

• Tuleje stalowe hartowane to standard w 95% połączeń.
• Tuleje z brązu stosuje się w specyficznych miejscach o bardzo dużym obciążeniu i małej prędkości obrotowej.

Warto zwrócić uwagę na rowki smarne wewnątrz tulei (spiralne, siatkowe lub okrągłe), które nie są wadą, a służą do rozprowadzania smaru.

Uszczelnienia Sworzni

Te małe, gumowe lub poliuretanowe pierścienie (często typu "simmering") mają dwa zadania: utrzymywać smar WEWNĄTRZ i nie wpuszczać brudu, piasku i wody DO ŚRODKA. Uszkodzone uszczelnienie to gwarancja, że nowy sworzeń i tuleja zostaną zniszczone przez zanieczyszczenia w ciągu kilkudziesięciu godzin. Zawsze używaj wysokiej jakości uszczelnień.

Podkładki Dystansowe (Shims)

To cienkie, stalowe podkładki, które kasują luz osiowy (boczny). Luz roboczy (góra-dół) jest kasowany przez wymianę sworznia i tulei. Luz boczny (przesuwanie się ramienia na boki na sworzniu) jest równie groźny - powoduje uderzenia boczne, niszczy uszczelnienia i prowadzi do pękania zabezpieczeń sworznia.

Zabezpieczenia

Zawsze używaj nowych zabezpieczeń (segery, śruby, zawleczki).

Wymiary części do zamówienia

Aby zamówić właściwe części, musisz podać precyzyjne wymiary:

• Średnica sworznia: Zmierz średnicę w kilku miejscach, obracając suwmiarkę. Zużyty sworzeń będzie "owalny" - szukaj największego wymiaru. To on określa nominalną średnicę (np. 50 mm).
• Średnica wewnętrzna tulei: Mierzy się ją średnicówką. W praktyce, jeśli sworzeń ma 50 mm, tuleja będzie miała np. 50,05 mm, co zapewnia pasowanie ciasne.
• Średnica zewnętrzna tulei: Najważniejszy wymiar, mierzony w miejscu, gdzie tuleja styka się z gniazdem.

Procedura wymiany sworzni i tulei

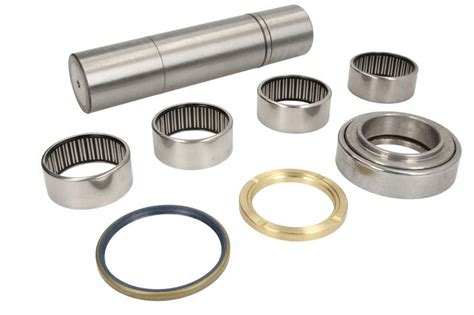

W przypadku wymiany sworzni w zwrotnicy Komatsu FD30-14, dostępny jest komplet naprawczy na jedną stronę, zawierający sworzeń zwrotnicy o średnicy 28 mm i długości 187 mm, łożyska igiełkowe 28x39x30 mm oraz łożysko oporowe 28x53x16,5 mm.

Demontaż

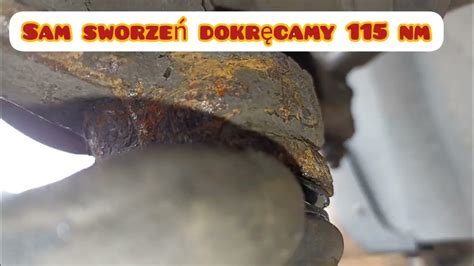

Aby dobrać się do sworzni, należy zdemontować piastę. Sworznie są zazwyczaj zabezpieczone kołkami. Po usunięciu zabezpieczenia (klin) i zdemontowaniu dekielków blaszanych (dolnego i górnego) pojawia się problem z wydostaniem sworzni ze zwrotnicy.

• Dostęp do wybicia sworzni z góry jest często utrudniony (np. wygięty w "S" wahacz).
• Uderzanie z dołu nic nie da, ponieważ sworznia nie da się wyjąć górą.
• Jeśli sworzeń jest zapieczony, nigdy nie uderzaj w niego bezpośrednio stalowym młotem! Uszkodzisz jego hartowaną powierzchnię. Użyj mosiężnego lub miedzianego pobijaka, który jest miększy.
• Często trzeba grzać palnikiem, żeby sworzeń wyszedł z gniazda. Można użyć benzynowej luftlampy. Po nagrzaniu zwrotnicy należy wybić sworzeń w dół przy użyciu młotka oraz pręta fi 15-20 wygiętego pod kątem 120 stopni. Warto również podeprzeć zwrotnicę na dole, tak aby cała energia uderzenia była przekazana na sworzeń (żeby nie sprężynowało).
• Inną metodą jest podłożenie lewarka pod zwrotnicę i próba podniesienia samochodu za sworzeń (pamiętając o odpowiednim zabezpieczeniu samochodu). Następnie lekko lewarując samochód, ostukiwać młotkiem po zwrotnicy. Jeśli dalej nie będzie chciało iść, można zalać sworzeń naftą na parę dni.

W przypadku mocno zapieczonych tulei, które są wciśnięte w gniazdo z pasowaniem ciasnym, niektórzy mechanicy nacinają je od środka spawarką. Skurcz materiału po ostygnięciu powoduje, że tuleja "puszcza" i można ją łatwiej wybić.

Montaż

1. Inspekcja i Czyszczenie Gniazda: Po usunięciu starej tulei, dokładnie wyczyść gniazdo. Użyj drobnego papieru ściernego do usunięcia rdzy i nagaru.
2. Przygotowanie Tulei (Triki Warsztatowe): Aby ułatwić montaż, możesz schłodzić nową tuleję (np. w zamrażarce lub suchym lodem). Pod wpływem zimna metal lekko się skurczy. Jednocześnie możesz lekko podgrzać gniazdo palnikiem (tylko do ok. 100-150°C, aby nie uszkodzić struktury metalu).
3. Wprasowanie Tulei: Posmaruj zewnętrzną powierzchnię tulei i gniazdo smarem montażowym. Używając prasy i adaptera o idealnie płaskiej powierzchni, wprasuj tuleję powoli i idealnie prostopadle. Jakiekolwiek przekoszenie spowoduje uszkodzenie tulei lub gniazda.
4. Montaż Uszczelnień i Sworznia: Po ostygnięciu elementów, zamontuj nowe uszczelnienia. Nasmaruj obficie wnętrze tulei i sam sworzeń czystym smarem.
5. Montaż Podkładek Dystansowych: Kasują luz osiowy.
6. Zabezpieczenie: Zamontuj nowe zabezpieczenia (śrubę, segera).

Regeneracja wybitych gniazd (Scenariusz 2)

Gdy diagnostyka wykazała, że luz nie jest na sworzniu, ale cała tuleja "lata" w gnieździe (scenariusz 2), wciśnięcie nowej, idealnie okrągłej tulei w owalne gniazdo jest niemożliwe. W takiej sytuacji konieczne jest roztaczanie i tulejowanie - wysoce specjalistyczny proces, który przywraca gniazdom fabryczną geometrię.

• Roztaczanie: Do elementu (np. ramienia koparki) montuje się specjalistyczną wytaczarkę mobilną (line boring machine), która roztacza otwór, nadając mu idealnie okrągły kształt i powiększając go.
• Dorobienie Tulei Nadwymiarowej: Ponieważ gniazdo jest teraz większe niż fabryczne, standardowa tuleja nie będzie pasować. Dorabia się więc nową tuleję o standardowej średnicy wewnętrznej, ale większej średnicy zewnętrznej.

Jest to proces drogi i czasochłonny, ale jedyny, który gwarantuje profesjonalną naprawę i przywrócenie maszynie pełnej sprawności.

Wzmocnienie połączeń w starszych modelach Komatsu

W niektórych starszych modelach Komatsu (np. seria B) połączenia między mostem przednim a zwrotnicą bywały za słabe, co skutkowało koniecznością częstej wymiany łożysk (zwłaszcza dolnych) nawet 2-3 razy do roku. Możliwe rozwiązania to:

• Napawanie standardowych otworów i osiowe roztaczanie.
• Dorobienie dolnego sworznia z jednego kawałka metalu, który jest większy i grubszy niż oryginał, z prostokątnym kołnierzem przykręcanym na 4 śruby. W zwrotnicy nawierca się i nagwintowuje nowe otwory.
• Odtworzenie zniszczonej powierzchni dolnej ucha pochwy mostu i zastosowanie oryginalnych uszczelnień i zaślepek.
• Zastosowanie łożysk ślizgowych zamiast rolkowych, które mają znacznie większą wytrzymałość. Przykładowo, otwory pod gniazda można roztoczyć na 62 mm i zamontować łożyska ślizgowe. Należy jednak pamiętać o konieczności zachowania osiowości i codziennego smarowania.
• Rozważenie wzmocnienia poprzez wspawanie dookoła dolnego ucha płaskownika w kształcie litery U i roztoczenie gniazda na większe łoże, lub zamocowanie łożyska pod spodem zwrotnicy w obudowie przykręcanej do dołu zwrotnicy.

Profilaktyka i dobre praktyki eksploatacji

Nawet najlepsze, najdroższe sworznie i tuleje, takie jak CORESPEX, nie wytrzymają próby czasu, jeśli maszyna jest eksploatowana w sposób niszczący.

• Zaniedbanie Smarowania: Absolutny numer jeden. Codzienne smarowanie (a w pracy w wodzie lub pyle nawet częściej) to obowiązek. Zaleca się wysokiej jakości smar litowy klasy EP-2 (Extreme Pressure). W przypadku kluczowych, mocno obciążonych sworzni (np. wieniec obrotu, ramię główne), zaleca się smary premium z dodatkiem dwusiarczku molibdenu (MoS₂).
• Praca z Luzami: Ignorowanie pierwszych oznak luzu. Nie ma czegoś takiego jak "bezpieczny luz". Każdy luz generuje siły udarowe.
• Praca Boczna (Podważanie): Używanie łyżki koparkowej do podważania bocznego (np. wyrywania korzeni bokiem) lub przesuwania ciężkich obiektów bokiem łyżki. Połączenia sworzniowe są zaprojektowane do przenoszenia sił w jednej płaszczyźnie.
• Używanie Łyżki jako Młota: Gwałtowne uderzanie łyżką w twardy grunt, skałę lub gruz w celu ich rozbicia.

Najczęściej zadawane pytania

1. Jaka jest różnica między luzem roboczym a luzem osiowym?

Luz roboczy (góra-dół) to ten, który czujemy jako "stukanie" i opóźnienie w reakcji ramienia. Wynika on ze starcia się sworznia i wewnętrznej części tulei. Luz osiowy (boczny) to przesuwanie się całego ramienia na boki na sworzniu.

2. Czy można wymienić sam sworzeń bez tulei?

Jest to najgorszy błąd serwisowy i pozorna oszczędność. Zużyta tuleja ma już owalny kształt i chropowatą powierzchnię, co szybko zniszczy nowy sworzeń.

3. Kupiłem tuleję i jest za duża o 0.2 mm. Czy to wada?

Nie, to jest prawidłowe! Tuleja jest celowo produkowana z "nadwymiarem" (pasowanie ciasne), ponieważ musi być wciśnięta w gniazdo na prasie.

4. Czy podkładki dystansowe (shimsy) są naprawdę konieczne?

Absolutnie tak. Brak tych podkładek powoduje, że ramię "lata" na boki na sworzniu. Każdy taki ruch boczny uderza w uszczelnienia, niszczy je, wypycha smar i wpuszcza brud.

5. Jak usunąć zapieczony sworzeń?

Wymaga to cierpliwości i siły. Należy użyć ciężkiego młota i mosiężnego pobijaka. Czasem konieczne jest podgrzanie gniazda (nigdy sworznia!) palnikiem, aby metal "puścił".

6. Czy muszę wymieniać uszczelnienia (simmeringi)?

Zawsze. Zawsze, przy każdej wymianie sworznia. Stare uszczelnienie jest twarde, odkształcone i nie będzie trzymać smaru.
