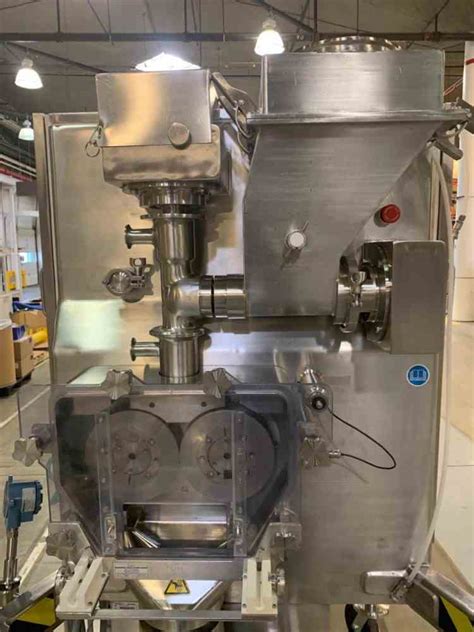

Fitzpatrick IR520 to kompaktor wałkowy o mniejszej pojemności, zaprojektowany do prób proof-of-concept oraz mniejszej produkcji. Maszyna ta jest odpowiednia do rozwoju i testów przed produkcją na pełną skalę, dzięki czemu jej wyniki są bezpośrednio skalowalne do większych urządzeń produkcyjnych.
Kluczowe Cechy i Specyfikacje Wałków
Model IR520 posiada wałki o wymiarach około 50 mm szerokości na 200 mm średnicy (co odpowiada w przybliżeniu 2 cale szerokości na 8 cali średnicy). Charakteryzują się one rowkowaną powierzchnią. Urządzenie zapewnia znaczną siłę wałka, wynoszącą 26,3 kN/cm (co odpowiada około 0 do 68 040 kg na cal liniowy).
Szczelina wałka jest regulowana w zakresie od 1 do 6 mm, co pozwala na precyzyjne dostosowanie do wymagań procesu. Wałki napędzane są z prędkością w przybliżeniu od 6 do 24 obrotów na minutę (RPM).
Wydajność maszyny wynosi około 150 kg na godzinę, choć rzeczywiste wyniki mogą się różnić w zależności od konkretnych warunków aplikacji. Istnieją również doniesienia o szacunkowej wydajności w zakresie od 100 kg do 1000 kg na godzinę, w zależności od produktu.
Konstrukcja i Mobilność
Maszyna IR520 wykonana jest z korpusu ze stali nierdzewnej i zamontowana na kółkach, co umożliwia łatwą mobilność w środowisku produkcyjnym lub laboratoryjnym. Cała jednostka jest posadowiona na wspólnym, mobilnym stojaku ze stali nierdzewnej.
Konstrukcja urządzenia pozwala na całkowity demontaż wszystkich części stykających się z materiałem, co ułatwia dokładne i efektywne czyszczenie w celu utrzymania jakości i higieny produktu. Kompaktor zawiera główną komorę mieszającą z przednim otworem oraz okrągłym portem, wspierając wszechstronne potrzeby przetwarzania.
Panel sterowania jest zamontowany na oddzielnym wózku ze stali nierdzewnej, wyposażonym w półki, zapewniając wygodny dostęp do sterowania za pośrednictwem interfejsu dotykowego. Dodatkowe metalowe i plastikowe części oraz narzędzia są przechowywane na półkach wózka panelu sterowania, wspierając efektywność operacyjną. Dostępna jest również przenośna szafka sterownicza (electric enclosure control cabinet).
Ogólny stan maszyny i jej otoczenia wydaje się czysty i dobrze utrzymany, co świadczy o starannej konserwacji. Dostępne są konfiguracje wolnostojące tego modelu, umożliwiające elastyczność w ustawieniu w zależności od wymagań przestrzennych i procesowych.
Szczegóły Techniczne i Systemy Napędowe
Napęd wałków realizowany jest przez silnik o mocy 4 kW (380/415 V, 1440 RPM, 3/50) lub 4,6 kW (440/480 V, 1730 RPM, 3/60). Silnik współpracuje z reduktorem prędkości Rex Nord Plant Gear o przełożeniu 80:1 (wejście 1750 RPM, wyjście 22 RPM). Za kompresję szczeliny wałka odpowiada siłownik hydrauliczny Enerpac.
System podawania materiału obejmuje poziomy ślimakowy podajnik wejściowy ze stali nierdzewnej z lejem, napędzany silnikiem o mocy 0,5 KM (220/380 V, 1370 RPM, 3/50). Ponadto, maszyna wyposażona jest w pionowy ślimakowy podajnik wstępnej kompresji, również wykonany ze stali nierdzewnej, z silnikiem o mocy 2 KM (220 V, 1400 RPM, 3/50) poprzez przekładnię Radicon o przełożeniu 5:1.
W skład zestawu wchodzi także młyn kominucyjny Fitzpatrick Model M5A ze stali nierdzewnej, wyposażony w 4 ostrza i napędzany silnikiem o mocy około 4 kW z przekładnią.
Skalowalność i Zastosowania
Jedną z kluczowych zalet IR520 jest to, że jego wyniki są bezpośrednio skalowalne do większych urządzeń produkcyjnych. Dzięki temu, kompaktor jest szczególnie odpowiedni do rozwoju i testów przed produkcją na pełną skalę, umożliwiając optymalizację procesów z mniejszymi partiami materiału.
Wymiary i Waga
Wymiary jednostki to około 50,0 mm długości, 200,0 mm szerokości i 263,0 mm wysokości, o wadze 150,0 kg.
