W przypadku wystąpienia kodów błędów EC4, 24 i 27 w ciągniku New Holland 8340, zwłaszcza po wymianie kabiny, konieczne jest zdiagnozowanie i naprawa problemu. Kody te wskazują na konkretne usterki, które mogą wymagać kalibracji lub naprawy poszczególnych podzespołów.
Interpretacja kodów błędów
Kod EC4: Brak kalibracji sprzęgiełka w skrzyni biegów
Kod EC4, oznaczający "error clutch 4", informuje o braku kalibracji czwartego sprzęgiełka w skrzyni biegów. Może to objawiać się szarpaniem ciągnika podczas zmiany przełożeń. Przyczyną utraty pamięci kalibracji mogą być prace przy sprzęgiełku, długotrwałe odłączenie akumulatora lub rozpięcie wtyczek pod kabiną, a także odłączenie komputera lub sterownika hydrauliki.
Kod 24: Konieczność kalibracji EHR
Kod 24, wyświetlany na panelu od belki lub podnośnika, sygnalizuje potrzebę wykonania kalibracji systemu EHR (Elektronicznego Podnośnika Hydraulicznego). Jest to kluczowy krok po pracach związanych z układem hydraulicznym lub elektrycznym ciągnika.
Kod 27: Problem z potencjometrem czujnika ramienia
Kod 27 wskazuje na niepodłączony potencjometr czujnika ramienia podnośnika lub przerwę w jego obwodzie. Potencjometr ten znajduje się na pompie hydraulicznej, po prawej stronie ciągnika, za osią prawego ramienia. Częstą przyczyną tego błędu jest niedopięta wtyczka.
Procedury diagnostyczne i naprawcze
Sprawdzenie połączeń elektrycznych
Po wymianie kabiny lub rozpięciu złączy, kluczowe jest dokładne sprawdzenie wszystkich wtyczek znajdujących się pod kabiną oraz zasilania. Komputer może zgubić zapisane dane kalibracyjne, co wymaga ponownego wprowadzenia ustawień.
Usunięcie przyczyny błędu 27
Przed przystąpieniem do kalibracji, należy najpierw wyeliminować przyczynę błędu 27. Należy upewnić się, że wtyczka potencjometru czujnika ramienia jest prawidłowo podłączona.
Kalibracja podnośnika

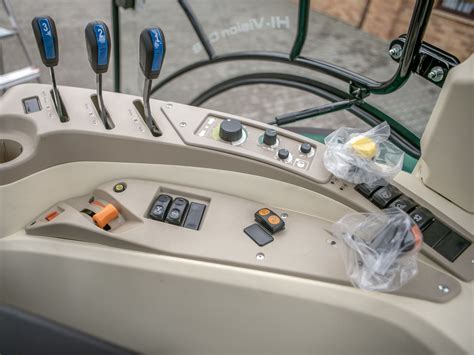

Procedura kalibracji podnośnika powinna być przeprowadzana na rozgrzanym oleju hydraulicznym. Należy ustawić pokrętła panelu sterowania podnośnikiem na maksymalne wychylenie w prawo, a silnik powinien pracować na biegu jałowym.
Podczas kalibracji, na wyświetlaczu powinny pojawiać się wskazania, które przestaną rosnąć po spadku obrotów silnika o około 40-50 obr/min. Poprawny zakres wskazań to 150-180, co świadczy o dobrej kondycji zespołu sprzęgieł. Komputer dokonuje kalibracji w oparciu o ten spadek obrotów, dlatego stabilna praca silnika jest niezbędna.
Usuwanie błędów z pamięci komputera
Aby wykasować błędy z pamięci komputera, należy przytrzymać odpowiedni przycisk przez dłużej niż 8 sekund w momencie wyświetlania błędu. Po wyłączeniu i ponownym włączeniu zapłonu, błędy powinny zostać usunięte. Kod 27 w kółku zazwyczaj oznacza błąd aktywny.
Dodatkowe wskazówki diagnostyczne
W przypadku problemów z ciągnikiem, zaleca się podanie jak największej ilości szczegółów dotyczących modelu, skrzyni biegów, pompy hydraulicznej oraz wykonania zdjęć deski wskaźników, panelu sterowania i górnej części podnośnika. Ułatwi to diagnozę problemu.
Warto również sprawdzić luźną wtyczkę diagnostyczną znajdującą się pod panelem sterowania podnośnikiem. Może ona służyć do przetestowania większości funkcji ciągnika, podobnie jak system OBDII w samochodach.
Kalibracja skrzyni Electro Command New Holland T6.175 | NH CASE STEYR | [ Calibration ]
W przypadku problemów z WOM (wał odbioru mocy), należy pamiętać o istnieniu hamulca WOM, który musi zostać odblokowany elektrozaworem przed jego włączeniem, aby uniknąć zerwania taśmy hamulca.
Kody błędów, takie jak EC1 (brak kalibracji sprzęgiełka nr 1), mogą wskazywać na podobne problemy jak EC4, ale dotyczące innego sprzęgiełka w skrzyni biegów.
W przypadku braku możliwości załączenia biegów i braku działania podnośnika, a także pustego okienka błędów podczas rozruchu (choć wszystkie segmenty wyświetlacza się zapalają), może to sugerować uszkodzenie komputera pokładowego. Warto sprawdzić złącza diagnostyczne, bezpieczniki oraz ewentualnie wykonać diagnostykę poprzez złącze diagnostyczne.
