Znaczenie Kontrolek i Kodów Błędów w Koparkach Komatsu

W świecie maszyn budowlanych, takich jak koparki Komatsu, prawidłowe funkcjonowanie i bezpieczeństwo pracy są priorytetem. Początkowo drobne usterki, jeśli zostaną wykryte na czas, zazwyczaj nie wpływają znacząco na wydajność koparki. Jednak ignorowanie sygnałów ostrzegawczych może prowadzić do poważnych wypadków mechanicznych i stanowić zagrożenie dla bezpieczeństwa operatora.

Dlatego kluczowe jest, aby operatorzy koparek znali znaczenie wyświetlanych kodów błędów i kontrolek. Rozpoznanie problemu za pomocą wyświetlacza maszyny pozwala na natychmiastowe podjęcie działań naprawczych, co zapobiega dalszym uszkodzeniom i potencjalnym wypadkom.

Wprowadzenie do Systemów Diagnostycznych Komatsu

Koparki Komatsu są wyposażone w zaawansowane systemy diagnostyczne, które monitorują pracę różnych podzespołów i w razie nieprawidłowości wyświetlają kody błędów. Te kody to cenne wskazówki, które pomagają w szybkim zlokalizowaniu usterki.

Dlaczego Kody Błędów Są Ważne?

Kody błędów informują o potencjalnych problemach, które mogą dotyczyć silnika, układu hydraulicznego, elektroniki czy innych kluczowych systemów maszyny. Zrozumienie ich znaczenia pozwala na:

• Szybką identyfikację problemu, skracając czas przestoju.
• Zapobieganie poważniejszym awariom poprzez wczesną interwencję.
• Zwiększenie bezpieczeństwa operatora i otoczenia.
• Optymalizację kosztów eksploatacji, unikając drogich napraw wynikających z zaniechania.

Kody Błędów Koparek Komatsu Serii PC (Ogólne)

Poniżej przedstawiono ogólne kody usterek występujące w koparkach Komatsu, które sygnalizują problemy w różnych systemach maszyny.

Najczęstsze Kody Usterek (E-kody)

• E01: Automatyczny system w systemie HYPER.
• E02: System PC-EPC.
• E03: Obrotowy hamulec postojowy.
• E04 + CALL: System median joysticka w systemie HYPER.
• E05: Układ silnika regulatora.
• E06 + CALL: Układ napędu elektrozaworu EPC w systemach HYPER.
• E09: Systemy HYPER-GX są wyłączone.

Szczegółowe Kody Usterek Systemowych (E-kody)

• E101: Historia błędów jest nieprawidłowa.
• E102: Dane zegara są nieprawidłowe.
• E103: Zwarcie wyjścia brzęczyka, wiązka brzęczyka i styk linii zasilającej 24V.
• E104: Filtr powietrza jest zablokowany.
• E108: Temperatura wody przekracza 105 °C.
• E112: Zwarcie w obwodzie napędu silnika wycieraczek do przodu (nowe).
• E113: Zwarcie układu rewersyjnego silnika wycieraczek (nowe).
• E114: Obwód napędu opryskiwacza jest zwarty (nowy).
• E202: Zwarcie obwodu wyboru zaworu elektromagnetycznego LS.
• E203: Zwarcie w obwodzie zaworu elektromagnetycznego hamulca postojowego.
• E204: Zwarcie pompy / rozwarcie obwodu elektrozaworu.
• E205: Obwód elektrozaworu przelewu wtórnego jest zwarty.
• E206: Obwód elektrozaworu konwersji prędkości pieszej jest zwarty.
• E207: Zwarcie w obwodzie elektrozaworu szybkiego trybu.
• E208: Obwód zaworu elektromagnetycznego szybkiego trybu jest otwarty.
• E213: Obwód zaworu elektromagnetycznego hamulca postojowego obrotowego jest otwarty.
• E214: Obwód konfluencji / zaworu elektromagnetycznego pompy jest otwarty.
• E215: Obwód zaworu elektromagnetycznego przelewu wtórnego jest otwarty.
• E216: Obwód elektrozaworu konwersji prędkości chodu jest otwarty.
• E217: Błąd wejścia wyboru trybu.
• E218: Błąd limitu czasu odpowiedzi sieci.
• E222: Obwód zaworu elektromagnetycznego LS-EPC jest zwarty.
• E223: Obwód zaworu elektromagnetycznego LS-EPC jest otwarty.
• E224: Obwód czujnika ciśnienia przedniej pompy jest nieprawidłowy.
• E225: Obwód czujnika ciśnienia tylnej pompy jest nieprawidłowy.
• E226: Zasilanie obwodu czujnika ciśnienia jest nieprawidłowe.
• E227: Czujnik prędkości silnika jest nieprawidłowy.
• E231: Obwód zaworu elektromagnetycznego w trybie aktywacji jest zwarty.
• E232: Zwarcie obwodu zaworu elektromagnetycznego przedniej pompy TVC (stary model).
• E233: Obwód zaworu elektromagnetycznego przedniej pompy TVC jest uszkodzony (stary model).
• E235: Obwód zaworu elektromagnetycznego w trybie aktywacji (swing) jest otwarty.
• E236: Zwarcie w obwodzie zaworu elektromagnetycznego z tyłu pompy TVC.
• E237: Obwód zaworu elektromagnetycznego tylnej pompy TVC jest otwarty.
• E302: Obwód zaworu elektromagnetycznego sterowania skokiem jest zwarty.
• E303: Obwód zaworu elektromagnetycznego sterowania skokiem jest otwarty.
• E306: Obwód potencjału sprzężenia zwrotnego jest nieprawidłowy.
• E308: Wejście pokrętła paliwa jest nieprawidłowe.
• E313: Awaria automatycznego sterownika smarowania (opcja).
• E315: Obwód wyjścia przekaźnika akumulatora jest zwarty.
• E316: Silnik regulatora nie jest wyregulowany.
• E317: Obwód silnika regulatora jest otwarty.
• E318: Obwód silnika regulatora jest zwarty.

Specyficzne Kody Błędów dla Komatsu PC200-8

Koparki Komatsu PC200-8, wykorzystujące silnik EFI, posiadają odmienny zestaw kodów użytkownika i naprawczych w porównaniu do wcześniejszych modeli, takich jak PC200-6/7.

Kody Użytkownika (E-kody)

• E02: System PC-EPC.
• E03: Obrotowy hamulec postojowy.
• E10: Awaria zasilania sterownika silnika, awaria pętli układu sterowania silnikiem (silnik zgaśnie).
• E11: Awaria układu sterowania silnikiem (zmniejszona moc wyjściowa w celu ochrony silnika).
• E14: System sprzężenia zwrotnego jest nieprawidłowy.
• E15: Awaria czujnika silnika (temperatura wody, ciśnienie paliwa, ciśnienie oleju).
• E0E: Awaria sieci.

Rozszerzone Kody Naprawy (CA-kody i D-kody)

Poniższe kody wymagają bardziej szczegółowej diagnostyki i często interwencji serwisowej.

• 989L00: Ostrzeżenie o blokadzie sterownika silnika (tryb 1).
• 989M00: Ostrzeżenie o blokadzie sterownika silnika (tryb 2).
• 989N00: Ostrzeżenie o blokadzie sterownika silnika (tryb 3).
• CA111: Błąd wewnętrzny sterownika silnika.
• CA115: Czujnik prędkości silnika i czujnik prędkości w trybie gotowości są uszkodzone.
• CA122: Napięcie zwrotne czujnika ciśnienia wlotowego jest zbyt wysokie.
• CA123: Napięcie zwrotne czujnika ciśnienia wlotowego jest zbyt niskie.
• CA131: Błąd wysokiego napięcia czujnika sprzężenia zwrotnego z tarczą przepustnicy.
• CA132: Niski poziom napięcia sprzężenia zwrotnego czujnika dysku przepustnicy.
• CA144: Napięcie sprzężenia zwrotnego czujnika temperatury płynu chłodzącego jest zbyt wysokie.
• CA145: Napięcie zwrotne czujnika temperatury płynu chłodzącego jest zbyt niskie.
• CA153: Napięcie zwrotne czujnika temperatury powietrza dolotowego jest zbyt wysokie.
• CA154: Napięcie zwrotne czujnika temperatury powietrza dolotowego jest zbyt niskie.
• CA155: Temperatura powietrza wlotowego jest zbyt wysoka (powyżej granicy).
• CA187: Napięcie zasilania czujnika 2 jest zbyt wysokie.
• CA221: Napięcie sprzężenia zwrotnego czujnika ciśnienia otoczenia jest zbyt duże.
• CA222: Napięcie zwrotne czujnika ciśnienia otoczenia jest zbyt niskie.
• CA227: Napięcie zasilania czujnika 2 jest zbyt wysokie.
• CA234: Nadmierna prędkość silnika.
• CA238: Awaria napięcia zasilania czujnika prędkości.
• CA271: IMV / PCV1 są zwarte.
• CA272: IMV / PCV1 są obwodami otwartymi.
• CA322: Otwarty obwód dyszy 1, błąd zwarcia.
• CA323: Otwarty obwód dyszy 5, błąd zwarcia.
• CA324: Otwarty obwód dyszy 3, błąd zwarcia.
• CA325: Otwarty obwód dyszy 6, błąd zwarcia.
• CA331: Otwarty obwód dyszy 2, błąd zwarcia.
• CA332: Otwarty obwód dyszy 4, błąd zwarcia.
• CA342: Kod korekcji jest nieprawidłowy.
• CA351: Obwód napędu wtrysku jest uszkodzony.
• CA352: Napięcie zasilania czujnika jest zbyt niskie.
• CA386: Napięcie zasilania czujnika jest zbyt wysokie.
• CA428: Napięcie zwrotne czujnika zawartości wody w paliwie jest zbyt wysokie.
• CA429: Napięcie zwrotne czujnika zawartości wody w paliwie jest zbyt niskie.
• CA435: Awaria przełącznika ciśnienia oleju silnikowego.
• CA441: Napięcie akumulatora jest zbyt niskie.
• CA442: Napięcie akumulatora jest zbyt wysokie.
• CA449: Ciśnienie wspólnego przewodu jest zbyt wysokie.
• CA451: Wartość sprzężenia zwrotnego czujnika ciśnienia wspólnej szyny jest zbyt wysoka.
• CA452: Wartość sprzężenia zwrotnego czujnika ciśnienia wspólnej szyny jest za mała.
• CA488: Temperatura powietrza wlotowego jest zbyt wysoka (redukcja momentu obrotowego).
• CA553: Ciśnienie wspólnego przewodu jest zbyt wysokie.
• CA559: Ciśnienie wspólnego przewodu jest za niskie.
• CA689: Awaria czujnika prędkości silnika.
• CA731: Awaria sygnału czujnika prędkości gotowości silnika.
• CA757: Wszystkie dane zostaną utracone.
• CA778: Awaria czujnika prędkości obrotowej silnika.
• CA633: Awaria zawieszenia transmisji danych.
• CA2185: Napięcie zasilania płyty przepustnicy jest zbyt wysokie.
• CA2186: Napięcie zasilania płyty przepustnicy jest zbyt niskie.
• CA2249: Ciśnienie wspólnego przewodu jest zbyt niskie.
• CA2311: Awaria zaworu elektromagnetycznego IMV.
• CA2555: Napięcie wstępnego podgrzewania jest zbyt wysokie.
• CA2556: Napięcie wstępnego podgrzewania jest zbyt niskie.
• D19JKZ: Spersonalizowana konwersja kodu jest nieprawidłowa.
• D862KA: Antena GPS jest uszkodzona.
• DA22KK: Napięcie zasilania zaworu elektromagnetycznego pompy jest zbyt niskie.
• DA25KP: Zasilanie 5 V jest nieprawidłowe.
• DA29KQ: Wybór trybu jest nieprawidłowy.
• DA2RMC: Obwód otwarty CAN (wyświetlacz).
• DGH2KB: Zwarcie czujnika temperatury oleju hydraulicznego.
• DHPAMA: Czujnik ciśnienia z przodu pompy jest nieprawidłowy.
• DHPBMA: Czujnik ciśnienia tylnej pompy jest nieprawidłowy.
• DHS3MA: Ramię wycofuje czujnik ciśnienia PPC nieprawidłowo.
• DHS4MA: Wiadro jest zaangażowane w czujnik ciśnienia PPC jest nienormalne.
• DHS8MA: Czujnik ciśnienia PPC podnoszenia ramienia jest nieprawidłowy.
• DHSAMA: Prawoskrętny czujnik ciśnienia PPC jest nieprawidłowy.
• DHSBMA: Lewostronny czujnik ciśnienia PPC jest nieprawidłowy.
• DHSDMA: Otwarty czujnik ciśnienia PPC łyżki jest nieprawidłowy.
• DHX1MA: Czujnik obciążenia jest nieprawidłowy.
• DW43KA: Otwarty obwód elektrozaworu przełączającego o wysokiej i niskiej prędkości.
• DW43KB: Zwarcie elektrozaworu przełączającego o wysokiej i niskiej prędkości.
• DW45KA: Obwód otwarty elektromagnetycznego zaworu trzymającego.
• DW45KB: Zwarcie w elektrozaworze obrotowym.
• DW91KA: Obwód otwarty zaworu elektromagnetycznego przelewu wtórnego.
• DW91KB: Zwarcie elektrozaworu z konfluencją pieszą.
• DWA2KA: Zawór elektromagnetyczny rezerwowy jest otwarty.
• DWA2KB: Elektrozawór rezerwowy jest zwarty.
• DWK0KA: Obwód otwarty zaworu elektromagnetycznego przelewu wtórnego.
• DWK0KB: Zwarcie elektrozaworu wtórnego przelewu.
• DXA8KA: Obwód otwarty zaworu elektromagnetycznego pompy PC-EPC.
• DXA8KB: Zwarcie elektrozaworu PC-EPC z przodu pompy.
• DXA9KA: Zawór elektromagnetyczny tylnej pompy PC-EPC jest otwarty.
• DXA9KB: Zwarcie z tyłu zaworu elektromagnetycznego pompy PC-EPC.
• DXE0KA: Zawory elektromagnetyczne LS-EPC są otwarte.
• DXE0KB: Zawory elektromagnetyczne LS-EPC są zwarte.
• DXE4KA: Awaryjne obwody EPC są otwarte.
• DXE4KB: Awaryjne zwarcie obwodu EPC.
• DXE5KA: Pompa połączona / rozdzielony obwód główny zaworu elektromagnetycznego.
• DXE5KB: Połączenie pompy / zwarcie głównego zaworu elektromagnetycznego.
• DXE6KA: Obwód otwarty elektrozaworu z połączonym przepływem / rozdzielaniem LS.
• DXE6KB: Zwarcie pompy / rozdzielenie zaworu elektromagnetycznego LS.
• DY20KA: Wycieraczka działa nieprawidłowo.
• DY20MA: Wycieraczka jest zaparkowana nieprawidłowo.
• DY2CKA: Silnik opryskiwacza jest otwarty.
• DY2CKB: Zwarcie silnika opryskiwacza.

Praktyczne Problemy i Rozwiązania: Przykład Komatsu WB93R

Koparko-ładowarka Komatsu WB93R (rok produkcji 1999, skrzynia biegów półautomat) to przykład maszyny, w której operatorzy mogą napotkać szereg wyzwań związanych z diagnostyką i konserwacją. Poniżej przedstawiono typowe problemy i sposoby ich rozwiązywania, często zgłaszane przez użytkowników.

Problemy z Przegrzewaniem Silnika i Skrzyni Biegów

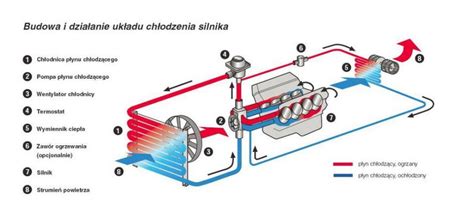

Częstym problemem jest przegrzewanie się, sygnalizowane przez kontrolkę temperatury oleju przekładniowego, która zapala się, gdy temperatura wody podchodzi pod czerwone pole. Może to mieć związek z kilkoma czynnikami:

• Zanieczyszczenie chłodnicy: Gołym okiem chłodnice mogą wyglądać na czyste, ale nagromadzone zanieczyszczenia między lamelami znacznie obniżają ich wydajność. W WB93R znajdują się dwie chłodnice: jedna od cieczy chłodzącej, druga od oleju (prawdopodobnie skrzyni biegów). Dokładne przemycie przelotów powietrza w obu chłodnicach, najlepiej myjką ciśnieniową (kercherem), jest kluczowe. Sprawdzenie przelotów latarką pomoże ocenić ich czystość. W jednym przypadku, po wyczyszczeniu chłodnicy, problem z przegrzewaniem zniknął po przejechaniu 17 km, w tym dwóch dość stromych wiaduktach.
• Niski poziom oleju w skrzyni biegów: Należy sprawdzić poziom czerwonego oleju ATF w skrzyni.
• Termostat: Warto sprawdzić, czy termostat silnika działa prawidłowo.
• Wentylator chłodnicy: Jeśli chłodnice są czyste, a problem nadal występuje, należy sprawdzić, czy wentylator kręci się z pełną mocą. Gorący silnik powinien bardzo mocno kręcić wentylatorem. Można wykonać "test dratwy" (sprawdzając siłę przepływu powietrza).
• Obieg oleju w chłodnicy: Na rysunkach nr 10 i 11 (odnosząc się do manuala) zazwyczaj pokazane są węże dostarczające olej do chłodnicy. Dalej idą do skrzyni biegów, na stronę, gdzie jest filtr oleju. Można poluzować któryś z węży i zobaczyć, czy krąży olej.

Wycieki Oleju i Luzy Mechaniczne

Operatorzy zgłaszają również problemy takie jak:

• Wyciek oleju z tłoczka joysticka w rozdzielaczu: Po wymianie górnego uszczelniacza olej nadal może wyciekać po rozgrzaniu. Wymiana samego uszczelniacza może być niewystarczająca; konieczna może być dalsza diagnostyka rozdzielacza.
• Luz na wałku przy skrzyni biegów: Patrząc od przedniego mostu, luz w środku wałka może wskazywać na zużycie łożyska, które należy wymienić.
• Wyciek oleju przez rozrusznik: Jeśli wycieka czerwony olej ATF, jest to prawdopodobnie olej ze skrzyni biegów, która jest przykręcona do obudowy. Jeśli wyciek jest duży, należy wymienić uszczelniacz na skrzyni.

Przegrzewanie Tylnego Mostu i Układu Hamulcowego

Intensywne użytkowanie może prowadzić do przegrzewania tylnego mostu, aż do dymienia podczas jazdy, co sugeruje "trzymanie hamulców" i utrudnioną jazdę maszyny. W tylnej osi koparko-ładowarek, takich jak WB93R, znajdują się hamulce tarczowe, które mocno obciążone, grzeją olej. Dzieje się tak, ponieważ przednia oś nie ma hamulca, a hamowanie na dwie osie jest realizowane przez tylny most w momencie naciśnięcia pedału hamulca.

W przypadku przegrzewania tylnego mostu zaleca się:

• Spuszczenie oleju z tylnej osi: Należy sprawdzić, czy w oleju są metaliczne opiłki. Jeśli tak, konieczna jest rozbiórka i wymiana tarcz hamulcowych. Jeśli olej jest tylko lekko metaliczny, wystarczy sama wymiana oleju.
• Ograniczenie użycia pedału hamulca: Staraj się jak najmniej używać pedału hamulca, zwłaszcza podczas pokonywania zakrętów o małym promieniu, aby zmniejszyć obciążenie hamulców w tylnym moście.

Eksploatacja i Konserwacja Koparek Komatsu

Aby zapewnić długowieczność i niezawodność koparek Komatsu, niezbędna jest regularna i prawidłowa konserwacja. Dotyczy to zarówno modeli takich jak PC12-15, jak i WB93R czy PC200-8.

Ważność Regularnego Serwisu i Dokumentacji

Koparki Komatsu są cenione za niezawodność, trwałość i oszczędność w eksploatacji. Aby utrzymać je w doskonałej kondycji, kluczowy jest regularny serwis i stosowanie wysokiej jakości części zamiennych. Dostępność części eksploatacyjnych - takich jak filtry (oleju, paliwa, powietrza), oleje hydrauliczne, opony/gąsienice, zęby kopania oraz elementy układu hamulcowego - jest bardzo dobra. Ważne jest, aby wybierać sprawdzone zamienniki, np. marek ITR i GTRAX, oferowane przez firmy takie jak Glimat.

Przed zakupem używanej koparki zawsze warto sprawdzić jej stan techniczny (wycieki, stan silnika, układu hydraulicznego, podwozia) oraz dokumentację serwisową, aby upewnić się, że maszyna była regularnie serwisowana. W przypadku wątpliwości zaleca się zlecenie sprawdzenia maszyny doświadczonemu mechanikowi.

Pytania o Konserwację Komatsu WB93R (Smarowanie, Oleje, Filtry)

Wielu nowych operatorów poszukuje podstawowych informacji dotyczących prawidłowej eksploatacji koparek. Do najczęściej zadawanych pytań należą:

• Schematy elektryczne i instrukcje obsługi: Należy poszukać oryginalnych instrukcji obsługi, które zawierają szczegółowe schematy i wytyczne.

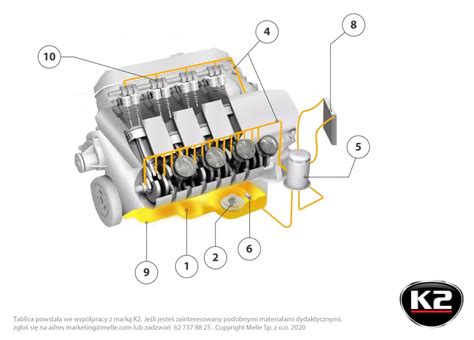

• Punkty smarowania (kalamitki): W instrukcji obsługi lub schematach serwisowych znajdują się informacje o liczbie i rozmieszczeniu kalamitek oraz częstotliwości smarowania. Zazwyczaj smarowanie jest wymagane co 8-10 godzin pracy dla punktów podlegających dużym obciążeniom.
• Filtry i ich wymiana: Rodzaje filtrów (oleju silnikowego, paliwa, powietrza, hydraulicznego) i częstotliwość ich wymiany są ściśle określone w harmonogramie konserwacji producenta, zazwyczaj co 250, 500 lub 1000 motogodzin.
• Rodzaje i ilości olejów: Informacje o specyfikacji oleju silnikowego, oleju hydraulicznego, oleju do skrzyni biegów i tylnego mostu (np. czerwony ATF do skrzyni) oraz ich objętościach są zawarte w instrukcji obsługi. Stosowanie odpowiednich specyfikacji jest kluczowe dla prawidłowej pracy podzespołów.

Instalacja Dodatkowego Oświetlenia

W przypadku montażu dodatkowego oświetlenia, takiego jak światła robocze, kogut czy spryskiwacze szyby, należy odnaleźć odpowiednie wiązki elektryczne w maszynie. Schematy elektryczne z instrukcji obsługi są tutaj niezbędne. Często istnieją fabryczne punkty podłączenia lub wiązki przygotowane pod opcjonalne wyposażenie.

tags: #kontrolki #w #koparce #komatsu #pc12 #15
