Koparko-ładowarka JCB 3CX: Szczegółowy Opis i Charakterystyka

Koparko-ładowarka JCB 3CX to ikoniczna maszyna, rozpoznawana na całym świecie dzięki swojej niezawodności, wydajności i wszechstronności. Od momentu wprowadzenia na rynek, model ten przeszedł długą drogę ewolucji, będąc stale ulepszanym i modernizowanym, aby sprostać rosnącym wymaganiom rynku budowlanego. Niniejszy artykuł przedstawia kompleksową analizę koparko-ładowarki JCB 3CX, charakteryzując jej kluczowe cechy, zalety oraz szczegółowe dane techniczne. Dowiesz się również, jakie jest zużycie paliwa tej maszyny, maksymalna głębokość kopania, a także jak prawidłowo diagnozować ciśnienie w turbinie. Informacje te pomogą w wyborze odpowiedniego agregatu do różnorodnych prac budowlanych, rolniczych czy ziemnych.

Budowa i Ogólne Dane Techniczne

Warunki Pracy i Konstrukcja

Model JCB 3CX został zaprojektowany do pracy w szerokim zakresie temperatur, od -20 do +46 ℃. Aby zapewnić niezawodność, układy elektryczne i hydrauliczne są odpowiednio zabezpieczone przed potencjalnymi uszkodzeniami. Nadwozie i główne elementy konstrukcyjne wykonano z wytrzymałych materiałów, co gwarantuje odporność maszyny na duże obciążenia podczas wykonywania prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych.

Układ Kierowniczy

Układ kierowniczy jest w pełni zhydraulizowany, co zapewnia płynność i precyzję. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy, zwiększający bezpieczeństwo. Dostępne są 2 tryby sterowania: skręt dwóch kół, przeznaczony do jazdy po drogach, oraz skręt czterech kół, ułatwiający manewrowanie podczas transportu ładunków i pracy w ograniczonych warunkach. Koło kierownicy ma skok 2¾ obrotu od oporu do oporu.

Wysięgnik i Ramię Łyżki

Wysięgnik i tylna rączka łyżki mają tę samą długość, co umożliwia operatorowi kopanie w bliskiej odległości od maszyny, efektywnie oszczędzając paliwo.

Wymiary i Waga

Parametry koparko-ładowarek JCB mogą się różnić w zależności od konkretnej wersji lub roku produkcji, dlatego zawsze zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Wymiary i wagę maszyny, jaką jest JCB 3CX koparko-ładowarka, to istotne dane, które należy wziąć pod uwagę przy planowaniu transportu i użytkowania. Poniżej podano ogólne wymiary modelu 3CX:

• długość konstrukcyjna: 5620 mm;
• całkowita szerokość: 2360 mm;
• wysokość kabiny: 2780 mm;
• całkowita wysokość: 3610 mm;
• minimalny prześwit pod podporą: 370 mm;
• minimalny prześwit pod łyżką: 500 mm.

Podstawowe Parametry Techniczne

Model JCB 3CX charakteryzuje się następującymi parametrami technicznymi:

• moc robocza: 63 kW / 85 KM (w zależności od konfiguracji i roku produkcji, w niektórych wersjach, np. Contractor, może wzrosnąć do 100 KM);
• masa robocza: 7370 kg;
• maksymalna pojemność łyżki do kopania: 0,3 m³;
• szerokość łyżki do kopania: 60 cm;
• maksymalna pojemność łyżki do ładowania: 1 m³;
• szerokość łyżki do ładowania: 2,23 m;
• kąt obrotu łyżki: 201°;
• maksymalna głębokość kopania: 4,24 m (w wersji Sitemaster do 5,5 m);
• maksymalna prędkość: 37 km/h;
• maksymalna pojemność koparko-ładowarki JCB 3CX (udźwig): 1850 kg;
• maksymalna wysokość podnoszenia ładunku: 3,23 m;
• pojemność zbiornika paliwa: 143 l;
• podwozie: z napędem na wszystkie koła;
• skrzynia biegów: mechaniczna/półautomatyczna.

Zużycie Paliwa

Zużycie paliwa koparko-ładowarki JCB 3CX zależy od wielu czynników, takich jak rodzaj pracy, obciążenie, warunki terenowe oraz styl jazdy operatora. Średnie spalanie wynosi:

• 5-7 litrów na godzinę podczas prac lekkich (jazda bez obciążenia, lekkie kopanie);
• 7-10 litrów na godzinę przy wykonywaniu prac średnich (ładowanie i przewożenie materiałów);
• 10-15 litrów na godzinę w przypadku prac ciężkich (kopanie w twardym gruncie lub praca z dużym obciążeniem).

Te wartości mogą się różnić zależnie od konkretnego modelu JCB 3CX, stanu technicznego maszyny oraz warunków eksploatacji. Na prawidłowe zużycie paliwa będzie mieć wpływ sprawny układ paliwowy, dlatego należy regularnie serwisować maszynę i sprawdzać sprawność układu i filtrów.

Innowacyjne Funkcje i Technologie

JCB 3CX wyposażono w szereg funkcji, które zwiększają wydajność i redukują zużycie paliwa:

• EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
• EcoLoad: Technologia ta pozwala na sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego i znacznie zmniejsza zużycie paliwa.
• EcoDig: Funkcja obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Zwiększa to wydajność agregatu i redukuje zużycie paliwa podczas kopania o 15%.
• PowerSlide: Specjalny napęd hydrauliczny umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Smooth Ride System): Kompensator drgań tylnego urządzenia zawieszonego, zapobiegający wysypywaniu się ładunku z łyżki. Zawiera jedną butlę suchego azotu i akumulator hydrauliczny.
• Torque Lock: Kolejna innowacyjna funkcja, która pozwala również zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.

Osprzęt i Możliwości

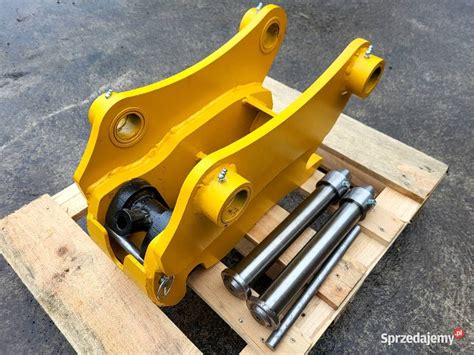

Do koparko-ładowarki JCB 3CX dostępnych jest wiele szybko wymienialnych osprzętów, co zwiększa jej wszechstronność. Wśród nich znajdują się: łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy. Szczególnie użyteczna jest uniwersalna łyżka szczękowa „6 w 1”, która umożliwia kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów. Za pomocą tylnej łyżki operator może wykopać około 100 m³ gruntu w ciągu 8 godzin pracy.

Silnik JCB 3CX: Szczegóły i Wydajność

Charakterystyka Silnika

Koparko-ładowarka JCB 3CX napędzana jest silnikiem wysokoprężnym Perkins 1004-40T (w starszych modelach) lub własnymi konstrukcjami JCB Dieselmax/EcoMax w nowszych wersjach. Jest to silnik 4-cylindrowy o pojemności 4 litrów. Układ napędowy osiąga maksymalną moc do 100 koni mechanicznych i moment obrotowy do 400 Nm, nawet przy niskich obrotach. Dzięki temu zużycie paliwa jest minimalne, a wydajność pozostaje wysoka.

Systemy Filtrowania i Chłodzenia

W silniku wbudowany jest filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, który utrzymuje olej w czystości przez dłuższy czas, redukując koszty konserwacji. Filtr powietrza posiada również system automatycznego czyszczenia. Dodatkowo, silnik wyposażono w system podgrzewania o mocy 240 W, co umożliwia szybki start nawet w bardzo niskich temperaturach. Maszyna posiada również skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach tego agregatu, system spalania paliwa stał się znacznie bardziej wydajny, co pozwoliło zrezygnować z filtra sadzy układu wydechowego i jeszcze bardziej zmniejszyło zużycie paliwa.

Ułatwiona Konserwacja

Konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów, co znacznie ułatwia codzienną kontrolę, konserwację i ewentualne naprawy.

Układ Elektryczny

Napięcie i Komponenty

Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w kompletną instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 Ah, który praktycznie nie wymaga konserwacji, oraz generator prądu przemiennego o mocy 75 A. Oświetlenie obejmuje 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.

Przyrządy Kontrolno-Pomiarowe

Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin oraz zegar. Dodatkowo, obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

Kabina Operatora

Widoczność i Bezpieczeństwo

Dzięki kompaktowej budowie silnika i niewielkiej masce, kabina operatora JCB 3CX oferuje doskonałą widoczność. Drzwi otwierają się z obu stron, eliminując potrzebę dodatkowego obchodzenia maszyny. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.

Komfort i Sterowanie

Kabina wyposażona jest w ogrzewanie i odmrażanie przedniej szyby oraz lusterek, a także dobrą izolację akustyczną i antywibracyjną, dzięki czemu poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami. Fotel operatora jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.

Główne Modyfikacje Koparko-Ładowarki JCB 3CX

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwością montażu osprzętu:

• 3CX: standardowy model ze stałym ramieniem.
• 3CX Sitemaster: wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m.
• 3CX Contractor: najmocniejsza wersja, wyposażona w silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Posiada teleskopowy uchwyt.
• 3CX Super: model z większymi kołami na przedniej osi i funkcją sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
• Pothole Master: wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.

Eksploatacja i Serwisowanie

Diagnostyka Turbiny i Ciśnienie Doładowania

Właściwe funkcjonowanie turbiny ma kluczowe znaczenie dla mocy i efektywności silnika JCB 3CX. Diagnostyka ciśnienia doładowania jest istotnym elementem oceny jej kondycji.

Procedura Pomiaru Ciśnienia w Kolektorze Ssącym

W przypadku większości koparko-ładowarek pomiar ciśnienia w kolektorze ssącym przeprowadza się na 4. biegu, na pełnych obrotach, z zahamowanymi kołami (do zablokowania). Jest to tzw. test "stall" (maksymalnego obciążenia silnika).

Wartości Prawidłowego Działania Turbiny

Jeśli podczas testu ciśnienie osiąga 0,8 bara (około 80 kPa) i więcej, przyjmuje się, że turbina działa prawidłowo, przynajmniej biorąc pod uwagę jej wydajność. Dla innych maszyn, stan "stall" można wywołać poleceniem z komputera (ECM - jednostki sterującej pracą samej hydrauliki lub całej maszyny) lub inną przewidzianą przez producenta kombinacją funkcji.

Ryzyka Związane z Testowaniem "Stall"

Należy zachować ostrożność podczas przeprowadzania testu "stall". Osiągnięcie stanu maksymalnego obciążenia silnika na czas dłuższy niż 30-40 sekund może prowadzić do "zagotowania" skrzyni biegów lub układu hydraulicznego, co negatywnie wpływa na stan maszyny i grozi uszkodzeniem zmiennika momentu obrotowego, napędu hydrostatycznego, pomp lub silników. Użytkownicy, którzy przeprowadzali regenerację turbiny, często zauważają, że wartości ciśnienia doładowania mogą się nieco różnić od nominalnych, jednak zwiększenie ciśnienia doładowania nie zawsze przekłada się bezpośrednio na wzrost osiągów silnika, ponieważ moc silnika zależy od wielu innych czynników, nie tylko od ilości powietrza.

Typowe Problemy i Diagnostyka

Koparko-ładowarka, jak każda maszyna, może napotkać pewne problemy. Oto kilka typowych objawów i wskazówek diagnostycznych:

• Objawy Nierównej Pracy Silnika i Dymienia: Jeśli koparka zaczyna nierówno pracować, traci moc, a z komina wydobywa się lekko biały/niebieski dym po uruchomieniu silnika, a objawy nasilają się przy dodaniu gazu, może to wskazywać na nieprawidłowości w układzie paliwowym lub silniku.
• Ciśnienie Wtrysku i Diagnostyka Wtryskiwaczy: Powyższe objawy często wskazują na nieprawidłowe rozpylanie wtryskiwaczy. Ciśnienie dla silników Perkins oscyluje w granicach 220-280 barów, w zależności od kodu literowego na obudowie wtryskiwacza, który jest czytelny dopiero po wyjęciu go z głowicy.
• Usterki Mechaniczne (np. Świeca Żarowa): W niektórych przypadkach przyczyną braku pracy jednego cylindra może być mechaniczne uszkodzenie, np. wyłamana "blaszka" świecy żarowej, która mogła dostać się pod zawory. Taka usterka wymaga demontażu i naprawy.
• Kontrolka Blokady Tylnej Osi i Czujniki: Jeśli na desce rozdzielczej pojawi się pomarańczowa kontrolka z symbolem dystrybutora, oznacza ona blokadę skrętu tylnej osi. Urządzeniem odpowiedzialnym za tę kontrolkę może być przystawka przy filtrze, od której jeden kabelek idzie na śrubę w odstojniku. W przypadku, gdy brakuje możliwości, by w odstojniku była woda, a kontrolka się świeci, może to oznaczać uszkodzenie czujnika, który podaje błędny odczyt.

Transport Maszyny

Transport JCB 3CX koparko-ładowarka wymaga odpowiedniego przygotowania i sprzętu. Ze względu na wymiary i wagę maszyny, transport często odbywa się na specjalistycznych lawetach niskopodwoziowych. Niezbędne jest zabezpieczenie maszyny pasami transportowymi, aby zapobiec jej przesuwaniu się podczas transportu. Dane techniczne koparkoładowarki JCB 3CX precyzują długość, szerokość i wysokość maszyny w pozycji transportowej. Należy uwzględnić te wymiary, aby upewnić się, że koparko-ładowarka JCB zmieści się na lawecie i będzie mogła być transportowana po drogach publicznych.

Opcje Zakupu i Wynajmu

Decydując się na zakup JCB 3CX koparko-ładowarka, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne i historię serwisową maszyny. Maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego, a także skorzystać z różnych form finansowania, takich jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty różnych dostawców i dokładnie przeanalizować specyfikację maszyny, aby dobrać ją do indywidualnych potrzeb.

Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem, szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania, a firmy wynajmujące często oferują pełen serwis i naprawy. Porównanie kosztów zakupu i wynajmu wymaga uwzględnienia wielu czynników. Koszty zakupu obejmują cenę maszyny, koszty finansowania, ubezpieczenia, serwisu i napraw. Koszty wynajmu obejmują opłatę za wynajem, która zależy od czasu trwania wynajmu i specyfikacji maszyny. Należy uwzględnić koszty eksploatacji, takie jak paliwo i płyn hydrauliczny, aby dokonać właściwego wyboru.

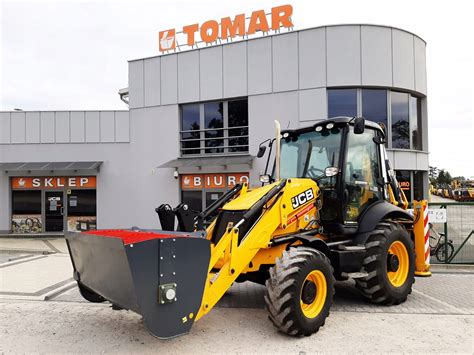

Dostępność Części Zamiennych

Niezależnie od tego, czy zdecydujesz się na nową, czy używaną koparko-ładowarkę JCB 3CX, kluczowe znaczenie ma dostęp do części zamiennych i serwisu. W ofercie firm specjalizujących się w częściach maszyn budowlanych dostępne są wysokiej jakości zamienniki, np. marki ITR oraz części marki GTRAX, które sprawdzają się w wymagających warunkach pracy. Posiadamy pełen asortyment części, w tym wysokiej jakości filtry REDX, precyzyjne sworznie i tuleje CORESPEX do kasowania luzów, trwałe uszczelnienia siłowników VICORTEX oraz wytrzymałe łyżki HIMACORE. Kupowanie używanych części do koparko-ładowarek JCB jest popularne i pozwala zaoszczędzić znaczne sumy, przy jednoczesnym dbaniu o efektywne działanie maszyn. By uniknąć nieprzyjemnych sytuacji, należy wcześniej sprawdzić ich stan techniczny i rozejrzeć się za śladami zużycia, napraw i uszkodzeń. Można też upewnić się, czy sprzedawca oferuje gwarancję lub możliwość zwrotu.

Zastosowania Koparko-Ładowarki JCB 3CX

Koparko-ładowarka JCB 3CX jest jedną z najczęściej używanych maszyn w budownictwie, rolnictwie i pracach komunalnych na całym świecie. Dzięki swojej wszechstronności, maszyna ta jest niezastąpiona w wielu dziedzinach:

• W branży budowlanej umożliwia wykonywanie wykopów pod fundamenty budynków, przygotowanie terenu pod budowę oraz wszelkiego rodzaju prace ziemne. Pozwala na szybki załadunek i transport materiałów budowlanych, takich jak ziemia, piasek, żwir czy kruszywo.
• W rolnictwie, JCB 3CX jest używana do kopania rowów melioracyjnych, przygotowywania terenu pod uprawy oraz przy budowie infrastruktury gospodarstwa rolnego. Przydaje się także podczas załadunku i transportu zboża, nawozów, siana i innych płodów rolnych. Rolnicy za pomocą JCB 3CX wykonują również różne prace porządkowe na terenie gospodarstwa.
• W pracach komunalnych, koparko-ładowarki JCB są często używane do usuwania śniegu, naprawy infrastruktury drogowej oraz prac porządkowych.

JCB 3CX kontra JCB 4CX: Porównanie

Podczas gdy JCB 3CX jest ikoną wszechstronności i kompaktowości, model 4CX od zawsze był pozycjonowany jako jego potężniejszy, bardziej wydajny i "poważniejszy" brat. Zaprojektowany z myślą o najcięższych zadaniach i pracy w trudnym terenie, JCB 4CX od lat jest flagowym modelem w gamie koparko-ładowarek brytyjskiego producenta.

Charakterystyka JCB 4CX

Najważniejszą i natychmiast rozpoznawalną cechą modelu 4CX są cztery równe, duże koła. Maszyna oferuje również funkcję "psi chód" (Crab steer), gdzie obie osie skręcają w tym samym kierunku, co pozwala na precyzyjne manewrowanie maszyną na boki. JCB 4CX zawsze był wyposażany w mocniejsze jednostki napędowe niż standardowy 3CX. Podobnie jak w mniejszym modelu, do około 2005 roku były to silniki Perkins, a później zastąpiła je własna, mocniejsza konstrukcja JCB Dieselmax/EcoMax. Silnik EcoMAX w 4CX nie wymaga systemu oczyszczania gazów spalinowych ani wysokiej klasy olejów odpornych na wysoką temperaturę, a także nie jest konieczne używanie AdBlue, co znacznie obniża koszty eksploatacji. Silnik EcoMAX osiąga wysokie parametry mocy 81 kW (109 KM) i momentu obrotowego już od 1200 obr./min, co przekłada się na mniejsze zużycie paliwa przy współpracy układu hydraulicznego i napędowego.

Sześciobiegowa skrzynia w połączeniu z systemem Torque Lock, montowane standardowo w modelach Powershift, obniżają zużycie paliwa nawet o 25% i czas przejazdu po drogach do 10%. Komfort operatorowi zapewnia niski poziom hałasu w czasie pracy. Na wyposażeniu koparki jest podgrzewana szyba, podgrzewane lusterka oraz system automatycznego ogrzewania pracujący niezależnie od silnika głównego, podnoszą komfort pracy tym sprzętem. Kabina posiada klimatyzację, a nawet klimatyzowany schowek na jedzenie i jest bardzo funkcjonalnie skonstruowana. System SmoothRide JCB minimalizuje przechyły w czasie jazdy. Wspomaganie hamulców oraz system PowerSlide umożliwiają szybko i bezpiecznie zmienić położenie koparki. System LSD ograniczający poślizg kół zapobiega nadmiernemu zużyciu opon. Jasna, przejrzysta i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące ułatwiają pracę operatora. Bezpieczeństwo pracy zapewniają takie elementy jak: system ostrzegania o pozycji stabilizatora podczas ruchu, duże antypoślizgowe stopnie, skrzynka narzędziowa, opony zabezpieczone przed przebiciem płynem. Łatwy serwis - system CANBUS informuje o niezbędnych przeglądach, maszyny projektowane są w taki sposób aby ograniczyć liczbę punktów wymagających serwisowania, a monitor w kabinie informuje operatora o wszelkich procesach zachodzących w koparce.

Różnice i Kiedy Wybrać

Wybór między JCB 3CX a 4CX zależy od specyficznych potrzeb użytkownika oraz warunków pracy:

• Zwinność vs. Moc: JCB 3CX jest bardziej kompaktowy i zwrotny, co czyni go idealnym wyborem do prac w ograniczonych przestrzeniach, w mieście i na utwardzonym terenie, gdzie potrzebna jest maksymalna zwinność przy pracy tyłem (np. przy murach). Natomiast 4CX oferuje większy udźwig, moc i jest przeznaczony do najcięższych zadań w trudnym terenie.
• Części Zamienne: Wiele części silnikowych (zależnie od rocznika) i niektóre elementy wyposażenia kabiny są takie same w obu modelach, co ułatwia dostępność.
• Koszty Utrzymania: Ze względu na bardziej skomplikowany układ napędowy i większe opony, koszty eksploatacji 4CX mogą być nieco wyższe niż w przypadku 3CX.
