Użytkownicy zagęszczarek Wacker, zwłaszcza modeli wyposażonych w silniki Hatz 1D90S, często napotykają na problemy związane z brakiem ładowania akumulatora oraz nieprawidłowym działaniem układu elektrycznego. Artykuł ten ma na celu szczegółowe omówienie potencjalnych przyczyn, lokalizacji komponentów odpowiedzialnych za ładowanie oraz prawidłowego podłączenia elementów elektrycznych, w tym kontrolki ładowania i elektrozaworów.
Diagnoza braku ładowania i lokalizacja komponentów
Cewka ładowania i prądnica
W silnikach Hatz, takich jak Hatz 1D90S, prądnica znajduje się zazwyczaj wewnątrz koła zamachowego. Prąd z niej odbierany jest przez cewkę, która jest przykręcona od strony filtra oleju i pompy wtryskowej, pod filtrem powietrza. Czasami cewka ta może się odkręcić pod wpływem drgań, co jest częstą przyczyną braku ładowania. Z cewki powinny wychodzić dwa żółte przewody, które są odpowiedzialne za przesyłanie prądu przemiennego do regulatora napięcia. Jeśli z cewki wychodzi prąd przemienny o wartości 10.5V AC, jest to często wartość niewystarczająca do prawidłowego ładowania.
Regulator napięcia
Regulator napięcia, często oznaczony jako REF4491, jest kluczowym elementem układu ładowania. To właśnie na nim najczęściej znajduje się cały schemat połączeń. Regulator posiada zazwyczaj sześć kabli:
- Dwa żółte: prowadzą z cewki.
- Jeden czerwony: podłączony do rozrusznika, a następnie do akumulatora (+).
- Biały: przeznaczony dla kontrolki ładowania.
- Czarny: oznaczony jako kl. 15, czyli linia, w której pojawia się plus po przekręceniu stacyjki.
- Niebieski (opcjonalnie): może być wolny lub prowadzić do obrotomierza.
Ważne jest, aby regulator był prawidłowo przykręcony do masy (kl. 31), ponieważ brak masy może uniemożliwić ładowanie. Aby sprawdzić, czy sam alternator generuje napięcie zmienne, należy odłączyć cewki od regulatora (kostka znajduje się nad filtrem oleju) i wówczas zmierzyć napięcie.
Podłączenie elementów elektrycznych
Kontrolka ładowania
Kontrolka ładowania jest niezbędna do wzbudzenia alternatora/regulatora. Biały przewód z regulatora powinien być podłączony do jednego pinu kontrolki, a drugi pin kontrolki do zasilania po stacyjce (kl. 15). Kontrolka powinna zapalać się po przekręceniu kluczyka i gasnąć po uruchomieniu silnika, sygnalizując prawidłowe ładowanie.

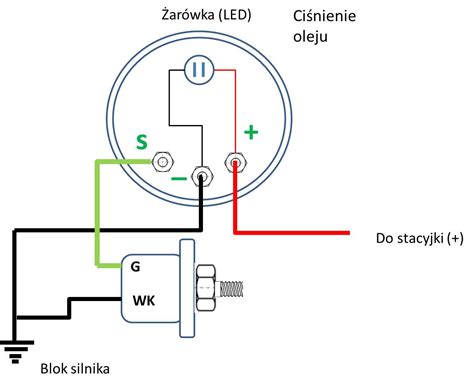

Kontrolka oleju
Prawidłowe podłączenie kontrolki oleju jest kluczowe dla monitorowania stanu silnika. Jeden pin kontrolki należy podłączyć do plusa po stacyjce, a drugi pin do czujnika ciśnienia oleju. W silnikach Hatz czujnik ciśnienia oleju (nr 4) zazwyczaj zwiera do masy dopiero po odpaleniu silnika i uzyskaniu ciśnienia. Oznacza to, że kontrolka powinna świecić przed uruchomieniem silnika i gasnąć po jego odpaleniu. W przypadku spadku ciśnienia oleju (np. jego braku), kontrolka ponownie się zapali. Można również zastosować lampkę kontrolną z buzzerem dla dodatkowego ostrzeżenia.
Elektrozawory (gaszenia i wibratora)
Elektrozawory, takie jak cewka gaszenia i cewka wibratora (jeśli dwubiegunowa), zazwyczaj powinny być podłączone bezpośrednio do zasilania po stacyjce (kl. 15) bez potrzeby stosowania przekaźników czy ograniczników prądowych typu LM317T. Cewka gaszenia często ma dwa piny: jeden do plusa, drugi do masy cewki. Cewka wibratora (dwubiegunowa) może wymagać podłączenia plusa po stacyjce na jeden pin, a plusa po rozruszniku na drugi, co umożliwi jej załączenie. Należy jednak pamiętać, że niektóre cewki mogą się przegrzewać przy długotrwałym zasilaniu, dlatego warto to zweryfikować.
Inne aspekty instalacji elektrycznej
W nowoczesnych zagęszczarkach, zamiast tradycyjnych przekaźników, często stosuje się moduły oparte na mikroprocesorach (np. STst62t65c6) dla większego bezpieczeństwa i kontroli, np. uniemożliwiając rozruch przy załączonym wibratorze. Zaleca się również uwzględnienie ochrony rozrusznika i silnika.
wacker dpu6555 zagęszczarka
Konserwacja i unikanie awarii
Regularne przeglądy i konserwacja
Aby uniknąć awarii, kluczowa jest regularna kontrola stanu zagęszczarki. Zaleca się:
- Sprawdzanie poziomu oleju, naciągu i smarowania paska klinowego raz w miesiącu.
- Wymianę oleju silnikowego co około 250 motogodzin.
- Regularne sprawdzanie stanu filtrów (powietrza, paliwa, oleju) i ich wymianę co około 250 motogodzin.
- Dbanie o odpowiednie nasmarowanie maszyny i przepalanie jej w trakcie dłuższych przestojów.
Prawidłowa eksploatacja i części zamienne
Ważne jest, aby stosować właściwe paliwo i olej o odpowiedniej gęstości, zgodne z zaleceniami producenta (np. olej silnikowy 15W40, specjalistyczne oleje hydrauliczne lub przekładniowe). W przypadku wystąpienia awarii, nie zaleca się samodzielnego "szperania" w układzie bez odpowiedniej wiedzy, ponieważ może to pogorszyć sytuację. Zawsze warto zwrócić się do producenta lub autoryzowanego serwisu. Części zamienne do popularnych marek, takich jak Wacker Neuson, są zazwyczaj łatwo dostępne, a czas realizacji zamówień wynosi około 3-4 dni roboczych.

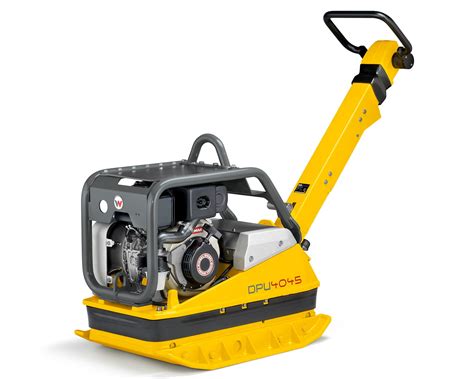

Dodatkowe informacje o zagęszczarkach Wacker Neuson DPU 4045 YE
Model Wacker Neuson DPU 4045 YE jest jednym z najpopularniejszych w Polsce, cenionym za niskie wibracje na dłonie i ramiona operatora (poniżej 2,5 m/s²), co zwiększa komfort i bezpieczeństwo pracy oraz eliminuje konieczność prowadzenia stałej dokumentacji czasu pracy. Urządzenie wyposażone jest w intuicyjny uchwyt do sterowania, stacyjkę zapłonową, lampkę kontrolną ładowania, światło robocze oraz złącze do rozruchu zewnętrznego. Charakteryzuje się wysoką wydajnością dzięki silnikowi Yanmar L70N o mocy 4,5 kW, sile odśrodkowej 40 kN i szerokości roboczej 440 mm, osiągając prędkość 24 metry na minutę. Model ten posiada również funkcję czuwaka dla bezpieczeństwa operatora, wyłącza się przy niskim poziomie oleju, ma bezobsługowy alternator i automatyczną regulację paska klinowego.
