Koparko-ładowarki Case to maszyny znane z wydajności, trwałości i innowacyjnych rozwiązań technologicznych. W niniejszym artykule skupimy się na kluczowych aspektach związanych ze skrzyniami biegów, układem hydraulicznym oraz historią i ewolucją tych popularnych maszyn.
Ewolucja koparko-ładowarek Case 580SV
CASE Construction Equipment zmodernizował popularną koparko-ładowarkę 580SV, wprowadzając szereg ulepszeń, które obniżają koszty eksploatacji i zwiększają wydajność pracy. Model 580SV Evolution wspierany jest przez pełny pakiet usług serwisowych CASE, mających na celu maksymalizację dostępności i optymalizację wydajności. W skład oferty wchodzi rozszerzona gwarancja CASE Protect oraz program planowej obsługi CASE Care. Program ten oferuje różne zakresy obowiązywania i warianty czasowe oraz elastyczne formy płatności, znacząco obniżając całkowity koszt eksploatacji. W ten sposób dealerzy CASE uzyskują pełen wgląd i zdalny dostęp do informacji o maszynie. Alerty, przypomnienia i powiadomienia umożliwiają proaktywne reagowanie na potrzeby klientów. Z kolei klienci mają do dyspozycji aplikację i portal myCASEConstruction, które wykraczają poza tradycyjne zarządzanie flotą.
Nowa skrzynia biegów z funkcją Automatic Direct Drive
Nowa skrzynia biegów w modelu 580SV oferuje funkcję Automatic Direct Drive, która uruchamia się na trzecim i czwartym biegu, łącząc bezpośrednio moc silnika ze skrzynią biegów. Redukuje to straty w przekładni, poprawiając przyspieszenie i zdolność pokonywania wzniesień, co skutkuje krótszym czasem przejazdu oraz niższym zużyciem paliwa. Automatyczna skrzynia biegów Direct Drive umożliwia cichszą i jednocześnie zdecydowanie bardziej komfortową jazdę dla operatora.
Europe: CASE - The 580SV Evolution - Automatic Direct Drive transmission
Ulepszony układ hydrauliczny i parametry pracy
Ulepszony układ hydrauliczny w modelu 580SV zapewnia wyższe ciśnienie robocze i większy przepływ, co przekłada się na szybszy o 20% cykl pracy podczas operacji kopania i załadunku. Maszyna oferuje najlepszą w klasie siłę odspajania i udźwig, zwłaszcza przy zastosowaniu ramienia załadunkowego w układzie tool carrier (nośnika narzędzi), co pozwala utrzymać wysoką wydajność. Standardowo oferowane są dwie nowe funkcje Power Lift i Power Boost.
Komfort i ergonomia w kabinie
W kabinie operator znajdzie m.in. luksusowy, podgrzewany fotel z zawieszeniem pneumatycznym oraz będzie miał do dyspozycji dużo miejsca do przechowywania i zwiększoną przestrzeń na nogi. Opcjonalna funkcja Comfort Steering poprawia manewrowość przy niskich prędkościach, dzięki zmiennemu przełożeniu przekładni kierowniczej operator manewruje koparką łatwiej i szybciej, nawet w ciasnych przestrzeniach. Funkcja zredukowanej liczby obrotów kierownicy z 3,5 do 1,7 sprawia, że operator mniej się męczy, a każda czynność - od załadunku po nawigację na placu budowy - przebiega sprawniej i płynniej. CASE zadbał również o wygodę techników serwisowych, poprawiając dostęp do układu chłodzenia.
Szczegółowe rozwiązania techniczne w koparko-ładowarkach Case
W układzie przeniesienia napędu dostępne są 4-biegowe skrzynie: mechaniczna Powershuttle (40/40 km/h - przód/tył) lub zautomatyzowana Powershift, z biegami przełączanymi pod obciążeniem (39/26 km/h), obie z elektrohydrauliczną zmianą kierunku jazdy. Jazdę w trudnym terenie ułatwia rozłączalny napęd 4x4 oraz 100-procentowa blokada dyferencjału tylnej osi w modelach 580 i 590 lub mechanizm różnicowy o ograniczonym poślizgu w modelu 695ST, a także wahliwa przednia oś (w zakresie ±11°).
Konstrukcja wysięgników i ramion
Maszyny zwracają uwagę wyborem wysięgników. Ładowarka może mieć ramiona proste (m.in. prostsza budowa, mniej punktów smarowania, większa wysokość wysypu) lub klasycznie wyprofilowane „Tool Carrier” (łatwiejszy załadunek, operowanie osprzętem), o wysokości podnoszenia 3,46-3,52 m (sworzeń łyżki), udźwigu od 3075 do 3550 kg (pełna wysokość) i sile odspajania od 36,3 do 74 kN (na łyżce od 55 do 66,5 kN). Z kolei część koparkowa może być w sprawdzonej i cenionej wersji „Case DNA”, z siłownikami zachodzącymi na siebie i wysuwaną unikatową zewnętrzną częścią ramienia „Extendahoe” (dobra ochrona elementów, brak zanieczyszczenia ziemią, niższa w transporcie - już od 3,5 m) lub w nowej wersji „In-line”, zapożyczonej z dużych koparek, z siłownikami ustawionymi jeden za drugim w jednej linii (lepsza widoczność przez wysięgnik) i wysuwaną wewnętrzną częścią ramienia. Zależnie od modelu, wersji i wysuwu ramienia maks. głębokość kopania wynosi od 4,37 do 5,88 m, a siła odspajania ramienia od 23,9 do 41 kN (łyżki od 52,3 do 61,1 kN).
Układ hydrauliczny i sterowanie
Dobre parametry zapewnia wydajna hydraulika z dwusekcyjną pompą tłoczkową o zmiennym wydatku od 6 do 156 l/min (w 580ST dostępna także pompa zębata 156 l/min), pozwalająca razem z ekonomicznym silnikiem obniżyć spalanie o nawet 14%. Kompensacja przepływu umożliwia równoczesne wykonywanie wielu funkcji, co gwarantuje krótkie cykle robocze, a sterowanie proporcjonalne pozwala pracować precyzyjnie. Ładowarka jest obsługiwana jednym dżojstikiem wielofunkcyjnym, m.in. z przyciskiem powrotu do biegu jałowego, a koparka dwoma, wygodnie usytuowanymi „pod ręką”. Wśród funkcji zwiększających efektywność jest m.in. automatyczny system amortyzacji ramion ładowarkowych Ride Control.
Koparko-ładowarka Case 580ST

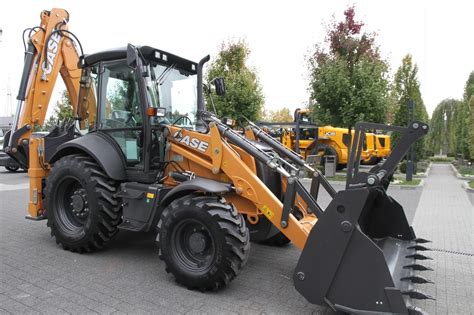

Koparko-ładowarka Case 580ST to model produkowany przez firmę Case od 2012 roku. Jest to tradycyjna konstrukcja z mniejszymi kołami z przodu i większymi z tyłu, wyposażona w silnik spełniający normy Tier 4 Final, zapewniająca najlepszą w swojej klasie siłę zrywającą i udźwig. Maszyna jest wyposażona w automatyczny system amortyzacji ramion ładowarkowych. Szybkozłącze zastosowane w ramieniu koparkowym pozwala na łatwą wymianę rodzajów łyżek oraz innych osprzętów. Wyposażona jest w silnik FPT (spełnia normy Tier 4 Final) o pojemności 3,4 l o mocy maksymalnej 83 kW (112 KM) i maksymalnym momencie obrotowym 459 Nm, odpowiada za mniejszą emisję spalin, jednocześnie zapewniając najniższe koszty konserwacji i utrzymania na rynku. W połączeniu z manualną lub automatyczną skrzynią biegów zapewnia dużą siłę zrywającą i udźwigi przy niskim zużyciu paliwa i małej emisji spalin.
Konstrukcja ramienia koparkowego w 580ST
Koparko-ładowarka Case 580ST to znane już „Case DNA” czyli konstrukcja ramienia koparkowego Extendahoe, które ma zewnętrzną część wysuwaną. Takie rozwiązanie zapewnia wszystkim elementom ramienia przy kontakcie z ziemią ochronę przed uderzeniami i odkładaniem się na nich zanieczyszczeń. Zęby zastosowane na końcówce ramienia zapewniają doskonałe przytrzymanie materiału, szczególnie podczas takich prac jak np. układanie rur czy wydobywanie głazów. Zastosowane w Case 580ST szybkozłącze hydrauliczne zintegrowane z ramieniem koparkowym umożliwia operatorowi zmianę osprzętów kopiących bezpośrednio z kabiny, oszczędzając czas i zapewniając większą produktywność. Firma Case oferuje w opcji szybkozłącze uniwersalne, które umożliwia instalację na siłowniku obrotu nie tylko tradycyjnych łyżek Case, lecz również najpowszechniejszych łyżek głównych producentów koparek. Case oferuje również konstrukcję wysięgnika i ramienia o geometrii typu In-Line, w której siłowniki umieszczone są jeden za drugim, a wysuwana jest wewnętrzna część ramienia koparkowego. Rozwiązanie to jest konstrukcją alternatywną wobec cenionej geometrii „Case DNA”. Siłowniki umieszczone w jednej linii zapewniają doskonałą widoczność przez wysięgnik oraz redukują naprężenia.
Ładowarkowa część 580ST
W części ładowarkowej Case 580ST, proste i długie ramiona mają o 8 cm wyżej położony sworzeń obrotu łyżki w porównaniu do standardowych, zakrzywionych ramion. Taka konstrukcja ramion czyni cześć ładowarkową mniej skomplikowaną, minimalizując ilość punktów smarnych i zapewniając lepszą widoczność do przodu. W Case 580ST zastosowano system amortyzacji ramion ładowarkowych Ride Control. System Ride Control zmniejsza efekt podskakiwania maszyny w trakcie jazdy po nierównym terenie maksymalizując tym samym utrzymanie materiału w łyżce. Świetnie sprawdza się przy jeździe z większą prędkością - skraca czasy przejazdów jednocześnie zapewniając efektywne przewiezienie maksymalnej ilości materiału. Funkcja Ride Control w Case 580ST oferuje trzy różne ustawienia, które pozwalają dopasować styl pracy do aktualnych warunków. Do przednich i tylnych łyżek o dużej wytrzymałości Case oferuje zęby Smart-fit. Zęby Smart-fit głębiej penetrują podłoże i dłużej pozostają ostre, co przekłada się na zwiększenie produktywności i niższe koszty serwisowania.
Komfort operatora w 580ST
Koparko-ładowarka Case 580ST zapewnia operatorowi bardzo wygodne i bezpieczne stanowisko pracy. Solidna kabina osadzona jest na wytłumiających mocowaniach, zmniejszających wibracje oraz poziom hałasu do 77 dB. Duże otwory drzwiowe, szerokie stopnie i solidne uchwyty ułatwiają wsiadanie i wysiadanie z kabiny. Odpowiednio duże przeszklenia (tylna szyba jest w pełni uchylna) gwarantują operatorowi doskonałą widoczność we wszystkich operacjach na części ładowarkowej jak i koparkowej. Fotel ma możliwość ustawienia wysokości i poziomu amortyzacji. Wyposażony jest w regulację w odcinku lędźwiowym oraz w pełni regulowane podłokietniki. Również kolumny dżojstików koparkowych oraz podpórki na nadgarstki są w pełni regulowane, co daje możliwość idealnego dopasowania do konkretnej osoby.
Historia maszyn budowlanych marki Case
Case to światowej sławy amerykański koncern, zajmujący się produkcją maszyn dla rolnictwa, budownictwa, górnictwa i transportu. Blisko od 180 lat dostarcza wysokiej klasy sprzęt dla przemysłu z różnych branż. Szeroki asortyment pozwala na obecność marki Case na wielu zdywersyfikowanych rynkach zbytu.
Geneza marki Case
Wszystko zaczęło się w 1842 roku, w stanie Wisconsin w USA, kiedy to młody Jerome Increase Case, założył Racine Threshing Machine Works. Na początku firma produkowała młockarnie, a następnie zajęła się produkcją silników parowych. W 1865 roku powstało logo, które zostało zarejestrowane jako znak towarowy marki Case. Widnieje na nim amerykański orzeł bielik, który siedzi na kuli ziemskiej z napisem Case. Cztery lata później, w fabryce Case, skonstruowano pierwszą przenośną maszynę parową, która zapoczątkowała rozwój drogownictwa. Poprzez ciągły rozwój produktów i poszukiwanie nowych rozwiązań, firma Case stała się czołowym producentem sprzętu do budowy dróg, przez co przyczyniła się do „wybrukowania świata”. Pierwszą mobilną maszynę parową można podziwiać dziś w Instytucie Smithsona w Waszyngtonie D.C. W roku 1912, Case produkował już kompleksowo maszyny do budowy dróg, były to m. in.: równiarki i walce parowe do utwardzania powierzchni drogowych.
Rozwój koparko-ładowarek i miniładowarek
Pierwsza koparko-ładowarka Case 320, została zbudowana w 1957 roku, na linii montażowej w fabryce Case. Kolejnym udanym projektem marki, są miniładowarki, które zaczęto produkować w 1969 roku. Początkowo były produkowane w zakładzie w Burlington w stanie Iowa, a następnie ich produkcję przeniesiono do Wichita w Kansas, gdzie produkowane są po dziś dzień.
Jubileusze i innowacje
Na rok 1982, przypadają 25. urodziny powstania pierwszej koparko-ładowarki w fabryce Case. Z tej okazji, ma miejsce premiera nowego modelu koparko-ładowarki Case 580D. Poprzez dążenie do poszukiwania nowych rozwiązań i technologii oraz wdrażanie ich w produkowanych przez siebie maszynach, Case staje się liderem rynku. W 1988 roku, koparko-ładowarki Case otrzymują wyróżnienie, od magazynu Fortune, w kategorii stu najlepszych produktów tworzonych w USA. Case, w 1992 roku, świętuje 150. rocznicę utworzenia przedsiębiorstwa. Z tej okazji oddaje do eksploatacji nowo wybudowany obiekt operacyjny, mieszczący się przy głównej siedzibie w Racine. W celu zwiększenia swoich możliwości rozwoju, Case inicjuje co-branding, a także zawiera umowy na dostawy kluczowego osprzętu oraz szybkozłączy.
Kolejnym ważnym wydarzeniem, w kalendarzy Case’a, jest produkcja 500 000. koparko-ładowarki, która przypada na rok 2005. Wydarzenie to jest wyjątkowe dla całej branży maszyn budowlanych i doskonale pokazuje potencjał firmy. Podążając za zmieniającymi się trendami, mającymi na celu zwiększenie dbałości o środowisko naturalne, w 2011 roku, Case staje się prekursorem technologii Tier 4. Stosowana w maszynach technologia Tier 4 jest odpowiedzialna za utrzymanie norm spalin na dopuszczonym poziomie emisji, poprzez selektywną redukcję katalityczną oraz recyrkulację schłodzonych spalin.
Wizja i oferta dla klientów
Od samego początku, marka Case, stawiała na dobre relacje z klientami. W swojej wizji kładzie nacisk na efektywną współpracę z klientami, nie tylko w momencie zakupu maszyn, ale zarówno na etapie produkcyjnym, jak również po dokonaniu transakcji. W swojej ofercie posiada usługi serwisowe, finansowe, wynajem maszyn, oryginalne części zamienne, a także fachowe porady dla klientów. Case, aby utrzymać swoją pozycję na rynku, ciągle poszukuje nowych patentów i pogłębia wiedzę z zakresu maszyn budowlanych, by móc tworzyć intuicyjne i proste rozwiązania dla swoich klientów.
Ciekawostki o marce Case
- W 2008 roku, Jerome Increase Case za swoje osiągnięcia, został wprowadzony przez organizację the Association of Equipment, do galerii osób zasłużonych dla maszyn budowlanych. Trzy lata później, organizacja the Association of Equipment, w poczet zasłużonych, wpisała inżyniera Case’a - Eltona Long’a, który jest uważany za „ojca koparko-ładowarki”.
- W 2016 roku Case odświeża swój znak towarowy, a rok później Case obchodzi swoje 175. urodziny.
- Case prowadzi innowacyjny proces CDPD - Customer-Driven Product Definition. Klienci, z branży maszyn budowlanych, są zapraszani m. in. do udziału w warsztatach tworzenia produktów i testów prototypów nowych modeli. Pozwala to firmie na spełnienie oczekiwań klientów. Dzięki takim spotkaniom udało się wprowadzić szereg zmian w zakresie użyteczności, wyglądu, stabilności, napędu, ograniczenia hałasu czy rozruchu maszyn w niskich temperaturach.
