Koparko-ładowarka to niezastąpiona i niezwykle wszechstronna maszyna budowlana, która łączy w sobie funkcje koparki i ładowarki. Dzięki temu jest jedną z najbardziej uniwersalnych maszyn, znajdującą powszechne zastosowanie w różnorodnych pracach ziemnych, budowlanych, porządkowych, a nawet w rolnictwie. Jej konstrukcja, często oparta na budowie traktora, gwarantuje wysoką funkcjonalność, efektywność wykonywanych robót oraz bezpieczeństwo operatora w trudnym terenie i podczas pracy pod znacznym obciążeniem. Główne elementy konstrukcyjne koparko-ładowarki to podwozie, nadwozie oraz układy robocze.

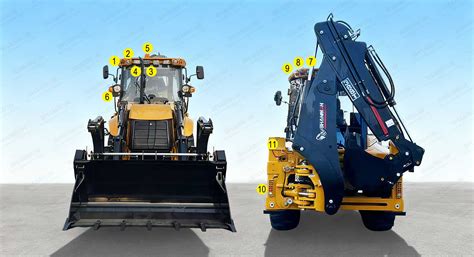

Nadwozie Koparko-Ładowarki: Serce i Ochrona Maszyny
Nadwozie koparko-ładowarki stanowi główną strukturę maszyny i jest jej górną częścią, przymocowaną do podwozia. Pełni rolę szkieletu nośnego dla kluczowych komponentów, jednocześnie chroniąc je przed uszkodzeniami mechanicznymi i zanieczyszczeniami. Wpływa również na komfort i bezpieczeństwo operatora, co jest kluczowe dla wydajności pracy. Nadwozie koparki zapewnia przestrzeń dla silnika, układów hydraulicznych, kabiny operatora i innych kluczowych komponentów. Jego główną funkcją jest przenoszenie siły roboczej z silnika na osprzęt roboczy, taki jak ramię, wysięgnik i łyżki.
Elementy Nadwozia
- Kabina operatora: Zapewnia bezpieczne i komfortowe środowisko pracy. Jest wyposażona w liczne wskaźniki i dźwignie, które pozwalają operatorowi sterować maszyną. W kabinie znajdują się również kierownica do sterowania maszyną, pulpity ze wskaźnikami do kontroli prawidłowej pracy oraz przyciski. Konstrukcja ROPS/FOPS (Roll-Over Protective Structure/Falling Object Protective Structure) zapewnia operatorowi bezpieczeństwo przed zgnieceniem pod ciężarem maszyny w przypadku jej przewrócenia się lub upadku ciężkiego ładunku. Nowoczesne kabiny są specjalnie wzmocnione, posiadają wygodne fotele, intuicyjne panele sterowania, klimatyzację i systemy bezpieczeństwa.
- Maska silnika: Osłania silnik, chroniąc go przed czynnikami zewnętrznymi i umożliwiając dostęp do serwisowania.
- Błotniki i podesty robocze: Zapewniają dostęp do różnych części maszyny oraz ochronę przed błotem i zanieczyszczeniami.
- Zbiorniki oleju i paliwa: Są integralnymi częściami nadwozia, magazynującymi płyny eksploatacyjne niezbędne do działania maszyny.
Podwozie Koparko-Ładowarki: Stabilność i Mobilność
Podwozie koparko-ładowarki jest dolną częścią maszyny, która odpowiada za jej mobilność, stabilność i możliwość pracy w różnych warunkach terenowych. Stanowi ono podstawę, na której opiera się cała konstrukcja, przenosząc ciężar maszyny i zapewniając jej niezawodność podczas wykonywania robót ziemnych. Koparko-ładowarki najczęściej spotykane są na podwoziu kołowym, choć w specjalistycznych maszynach można spotkać również inne rodzaje.
Rodzaje Podwozia
- Podwozie kołowe: Wyposażone w pneumatyczne opony, które umożliwiają poruszanie się po twardych nawierzchniach. Zapewnia większą prędkość i zwrotność na utwardzonych powierzchniach, co czyni je idealnym do pracy w różnych warunkach terenowych o twardszym podłożu. Podwozie to stanowi rama spoczywająca na dwóch mostach napędowych, gdzie most przedni skrętny zamocowany jest wahliwie do ramy, a tylny sztywnie. Całość jest skonstruowana w taki sposób, aby zapewnić nieustanny kontakt kół z podłożem. Podwozie jest kluczowe dla maszyn budowlanych, takich jak koparko-ładowarki JCB 3CX i JCB 4CX.

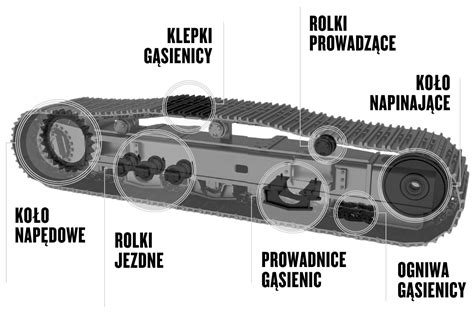

- Podwozie gąsienicowe: Chociaż rzadziej spotykane w klasycznych koparko-ładowarkach, podwozie gąsienicowe, oparte na zamkniętym systemie gąsienicowym, zapewnia doskonałą trakcję i stabilność w trudnym i nieutwardzonym terenie, takim jak błoto, piasek czy śnieg, a także na stromych zboczach. Gąsienice w koparkach mogą być stalowe lub gumowe, aby nie uszkodzić nawierzchni. Minikoparki na gąsienicach sprawdzają się w miejscach wymagających dużej stabilności i trakcji.
Wybór typu podwozia wpływa na żywotność maszyny i koszty utrzymania, a także na jej wydajność w określonych zadaniach.
Układy Robocze: Funkcjonalność Koparko-Ładowarki
Koparko-ładowarki wyposażone są w dwie różne jednostki robocze - koparkową oraz ładowarkową, co podkreśla ich uniwersalność. Dzięki temu maszyny te mogą być wykorzystywane zarówno do urabiania gruntu, jak i załadunku oraz transportu. Osprzęt roboczy składa się z elementów połączonych przegubowo lub przesuwnie, umożliwiających odpowiednie ruchy.
Ładowarkowy Układ Roboczy (Przód Maszyny)
Umożliwia osiąganie optymalnych kątów wysypu w całym zakresie pracy układu. Charakteryzuje się dużym udźwigiem, dużą siłą wyrywającą oraz dużą odpornością na obciążenia dynamiczne. Konstrukcja wysięgnika osprzętu ładowarkowego umożliwia stabilne utrzymanie ładunku i jednocześnie zapewnia dużą siłę odspajania.
- Łyżka ładowarkowa: Najczęściej typu "szczęka 6w1", o dużej pojemności, służy do zagarniania i ładowania sypkich materiałów, takich jak piasek, żwir, gruz budowlany czy węgiel.
- Widły: Montowane za pomocą szybkozłącza, pozwalają na zastosowanie koparko-ładowarki w celu rozładunku materiałów transportowanych na paletach.
Koparkowy Układ Roboczy (Tył Maszyny)
Jest kluczowym elementem roboczym, który umożliwia wykonywanie różnorodnych zadań budowlanych, takich jak wykopy pod fundamenty, instalacje, melioracyjne czy kopanie rowów. Składa się z kilku podstawowych komponentów, połączonych ze sobą za pomocą sworzni i przegubów.
- Wysięgnik: Największy i najważniejszy element ramienia koparki. Łączy nadwozie z ramieniem i osprzętem roboczym. Wysięgnik teleskopowy osprzętu koparkowego zapewnia duże wartości głębokości kopania.
- Ramię: Druga część ramienia, zamocowana do wysięgnika, do której przymocowany jest osprzęt roboczy. Umożliwia precyzyjne ruchy osprzętu roboczego w różnych kierunkach. Wytrzymałość i trwałość ramienia mają kluczowe znaczenie dla bezpieczeństwa i efektywności pracy całej maszyny. Ramię musi być odpowiednio przymocowane do nadwozia koparki, aby zapewnić stabilność podczas operacji roboczych.
- Łyżki: To standardowy osprzęt koparki, który pozwala na wykonanie robót ziemnych. Występują w różnych rodzajach i rozmiarach, dostosowanych do różnych zadań i modeli maszyn budowlanych. Wyróżniamy łyżki kopiące, skarpowe, przesiewające i trapezowe. Ich wybór zależy od specyfiki wykonywanych prac i rodzaju gruntu. Odpowiednio dobrany osprzęt ma ogromny wpływ na wydajność pracy koparki.
Dodatkowy Osprzęt i Szybkozłącza
Nowoczesne koparko-ładowarki wyposażone są najczęściej w szybkozłącza (koparkowe i hydrauliczne ładowarkowe), pozwalające wymienić w szybki i prosty sposób zastosowany w nich osprzęt. Oprócz standardowych łyżek, maszyny mogą być wyposażone w: młoty wyburzeniowe, chwytaki i wiertnice. Wybór odpowiedniego osprzętu ma kluczowy wpływ na wydajność i efektywność pracy maszyny budowlanej.
Układ Napędowy Koparko-Ładowarki: Moc i Mechanika
Efektywność koparko-ładowarki zależy w dużej mierze od jej układu napędowego, który dostarcza energię do wszystkich systemów roboczych i jezdnych.

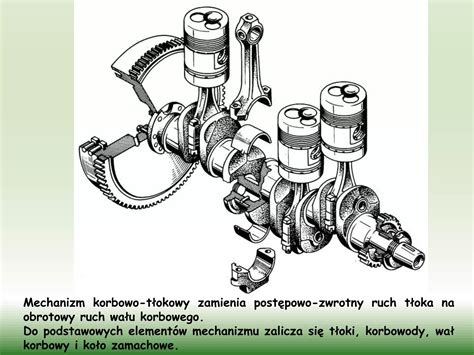

Silnik
Silnik jest sercem każdej maszyny budowlanej, w tym koparko-ładowarki. Dostarcza energię niezbędną do napędu układów hydraulicznych, które sterują ramieniem, wysięgnikiem i łyżkami, a także do mobilności maszyny. W koparko-ładowarkach instalowane są silniki spalinowe, które zapewniają dużą moc i niezawodność, często wyposażone w mechanizm, który pozwala na automatyczną pracę na biegu jałowym. Dlatego też, tak ważne jest regularne sprawdzanie stanu silnika i dbanie o jego prawidłową konserwację.
Przekładnia Hydrokinetyczna (Zmiennik Momentu Obrotowego)
To kluczowy element układu napędowego, który przenosi moment obrotowy z silnika na skrzynię biegów. Działa w zamkniętej obudowie wypełnionej olejem, gdzie dwa wirniki - wirnik pompy (otrzymujący napęd od silnika) i wirnik turbiny (przekazujący napęd do skrzyni biegów) - oraz wirnik kierownicy, zamieniają energię kinetyczną oleju na moment obrotowy. W czasie pracy silnika wirnik pompy wprawia w ruch olej, a wirujący olej, uderzając w łopatki wirnika turbiny, powoduje jego obracanie się i tym samym przekazanie momentu obrotowego na skrzynię biegów.
Most Napędowy
Most napędowy jest złożony z półosi i obudowy, przekładni głównej, mechanizmu różnicowego, zwolnic planetarnych oraz hamulców wielopłytkowych. Przekładnia główna zwiększa moment obrotowy i zmienia kierunek przenoszonego momentu obrotowego z podłużnego na poprzeczny. Mechanizm różnicowy umożliwia przekazanie zróżnicowanego momentu obrotowego na obydwa koła kręcące się z różną prędkością (np. podczas jazdy po łukach lub nierównościach). Zwolnice planetarne zwiększają moment obrotowy, jednocześnie zwalniając prędkość obrotową.
Układ Hydrauliczny Koparko-Ładowarki: Precyzja i Siła
Układy hydrauliczne są kluczowym elementem każdej koparko-ładowarki, umożliwiającym wykonywanie precyzyjnych i mocnych ruchów roboczych. Wykorzystują płyn hydrauliczny pod wysokim ciśnieniem, który napędza siłowniki hydrauliczne odpowiedzialne za ruch ramienia, wysięgnika i łyżki.
Główne Komponenty Układu Hydraulicznego
- Zbiornik: Miejsce przechowywania cieczy roboczej, która zasila cały układ hydrauliczny. Utrzymuje zapas oleju niezbędnego do pracy układu.
- Pompa hydrauliczna: Urządzenie, które zamienia energię mechaniczną (z silnika) na energię strumienia cieczy. Wyróżniamy pompy zębate i pompy wielotłoczkowe.
- Zawór bezpieczeństwa: Chroni układ ciśnieniowy przed awarią lub eksplozją w przypadku przekroczenia ciśnienia.
- Rozdzielacz: Reguluje przepływ cieczy hydraulicznej w układzie, kierując ją do odpowiednich siłowników lub silników. Na czym polega zerowanie ciśnienia w układzie roboczym? Opieramy układ roboczy o grunt, wyłączamy silnik wraz z pompami hydraulicznymi, kilkakrotnie ruszając dźwigniami rozdzielacza powodujemy przepływ oleju hydraulicznego do zbiornika, co powoduje spadek ciśnienia.
- Siłowniki hydrauliczne (tłoki): Niezwykle ważne dla funkcjonalności ramienia koparki, ponieważ przekształcają energię hydrauliczną na ruch mechaniczny. Siłownik hydrauliczny umożliwia wykonywanie precyzyjnych ruchów.
- Akumulator hydrauliczny: Magazynuje olej pod ciśnieniem, wspomaga działanie pompy hydraulicznej, wyrównuje jej pulsacyjne działanie, kompensuje przecieki wewnętrzne, a w chwili awarii silnika służy jako źródło zasilania ciśnienia w układach hamulcowych i kierowniczych. Pełni również rolę tłumika uderzeń hydraulicznych i działa jako amortyzator.
- Zamek hydrauliczny: Zawór specjalny, który blokuje wypływ oleju z siłownika w przypadku pęknięcia przewodu hydraulicznego, zwiększając bezpieczeństwo.
Wymagania dla Olejów Hydraulicznych
Oleje hydrauliczne muszą spełniać rygorystyczne wymagania, aby zapewnić długotrwałą i wydajną pracę układu. Muszą mieć małą zmianę lepkości mimo wzrostu temperatury, dobrą smarność, jak najdłuższą żywotność; nie mogą powodować korozji; nie mogą mieszać się z powietrzem; muszą mieć wysoką temperaturę zapłonu.
Konserwacja i Serwis: Klucz do Długowieczności Koparko-Ładowarki
Regularna konserwacja i przegląd nadwozia oraz wszystkich elementów koparko-ładowarki są niezbędne, by zapewnić jej długowieczność, wydajność i bezpieczeństwo pracy. Należy zwracać uwagę na wszelkie uszkodzenia mechaniczne, takie jak pęknięcia, wgniecenia czy korozja. Wymiana osłon i innych elementów nadwozia jest czasami konieczna ze względu na uszkodzenia lub zużycie.
Dokumentacja Techniczno-Ruchowa (DTR) to niezbędny zbiór informacji, zawierający instrukcję obsługi, katalog części zamiennych i książkę gwarancyjną. Z kolei Książka Maszyny Budowlanej (KMB) zawiera dane o właścicielu, dane techniczne, informacje o wymianach silnika, zespołów, naprawach głównych i bieżących, przeglądach, godzinach pracy maszyny oraz rodzaju używanych paliw, olejów i smarów.
Sprawność koparko-ładowarki w dużej mierze zależy od jakości zastosowanych części zamiennych, szczególnie w obszarze podwozia, osprzętu roboczego i hydrauliki. Użytkownicy maszyn budowlanych często sięgają po komponenty marek ITR oraz GTRAX, które są powszechnie stosowane jako zamienniki w koparkach gąsienicowych i kołowych. Regularny serwis oraz szybka reakcja na pierwsze objawy zużycia to podstawa bezpiecznej i wydajnej eksploatacji maszyny.
