Budowa i Główne Części Koparko-Ładowarki

Koparka jest niezastąpioną maszyną na placach budowy, używaną do wykonywania szerokiego zakresu prac ziemnych. Jej efektywność i wszechstronność wynikają z przemyślanej budowy i zastosowania różnorodnych elementów. Zrozumienie budowy i funkcji poszczególnych części koparki jest kluczowe dla efektywnej i bezpiecznej pracy. Budowa koparki jest złożona i składa się z wielu elementów współpracujących ze sobą, aby umożliwić kopanie, przemieszczanie materiałów i wykonywanie innych zadań budowlanych. Główne części koparki to podwozie (gąsienicowe lub kołowe), nadwozie koparki z kabiną operatora, obrotnica, wysięgnik, ramię i łyżka. Wszystkie te elementy są połączone systemem hydraulicznym, który umożliwia precyzyjne sterowanie maszyną i wykonywanie skomplikowanych ruchów roboczych. Sprawność koparki w dużej mierze zależy od jakości zastosowanych części zamiennych, szczególnie w obszarze podwozia, osprzętu roboczego i hydrauliki. Regularny serwis koparki oraz szybka reakcja na pierwsze objawy zużycia to podstawa bezpiecznej i wydajnej eksploatacji maszyny.

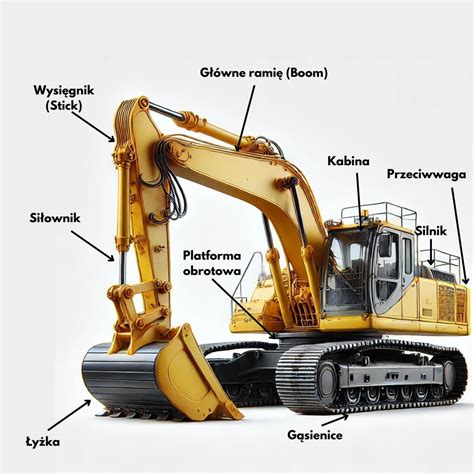

Podstawowe elementy konstrukcyjne koparki

Koparka składa się z podwozia, nadwozia, układu hydraulicznego, silnika oraz osprzętu roboczego. Sprawne współdziałanie tych elementów decyduje o efektywności robót ziemnych.

1. Podwozie

Podwozie koparki stanowi podstawę konstrukcji i zapewnia stabilność podczas pracy oraz mobilność i możliwość pracy w różnych warunkach terenowych. Może być gąsienicowe lub kołowe, w zależności od modelu i przeznaczenia koparki. Podwozie przenosi ciężar maszyny i zapewnia jej niezawodność podczas wykonywania robót ziemnych. Stan techniczny podwozia ma ogromny wpływ na funkcjonalność i bezpieczeństwo pracy maszyny budowlanej. Rodzaje podwozia różnią się konstrukcją i zastosowaniem, co wpływa na ich wydajność i funkcjonalność w określonych zadaniach. Wyróżniamy głównie podwozie gąsienicowe i podwozie kołowe. W specjalistycznych maszynach można spotkać również podwozia: kroczące, pontonowe i szynowe.

Podwozie gąsienicowe

W koparkach gąsienicowych konstrukcja oparta jest na zamkniętym systemie gąsienicowym, który rozkłada ciężar maszyny na dużą powierzchnię. Gąsienice zapewniają stabilność i umożliwiają przemieszczanie się w trudnych warunkach terenowych. Podwozie gąsienicowe jest uważane za bardziej stabilne, dlatego w przeciwieństwie do kołowego nie wykorzystuje podpór. Doskonale sprawdza się w trudnym i nieutwardzonym terenie, takim jak błoto, piasek czy śnieg, ale również na stromych zboczach. Jest gorsze od podwozia kołowego pod względem prędkości transportu, ale zapewnia lepszą zwrotność i stabilność podczas pracy. Gąsienice w koparkach mogą być stalowe lub gumowe, aby nie uszkodzić nawierzchni.

Podwozie kołowe

Podwozie kołowe wyposażone jest w pneumatyczne opony, które umożliwiają poruszanie się po twardych nawierzchniach. Jest bardziej mobilne w porównaniu do podwozia gąsienicowego. Zaletami podwozia kołowego jest zwrotność i szybkość transportu. Podwozie koparki kołowej to konstrukcja ramowa, na której znajdują się osie napędowe i umieszczone na nich silniki osiowe (lub elektryczne) służące do napędzania kół. Koła napędzające są kluczowym elementem w koparkach kołowych, umożliwiającym przemieszczanie się maszyny. Odpowiadają one za przekazywanie mocy z silnika na podłoże, umożliwiając koparce poruszanie się po placu budowy.

2. Nadwozie koparki

Nadwozie koparki to obrotowy element, na którym zamontowane są kabina operatora, silnik, układy hydrauliczne i inne kluczowe elementy. Pełni funkcję nośną dla kluczowych elementów, takich jak kabina operatora, układ hydrauliczny, silnik czy system przeciwwagi. Jest odpowiedzialne za stabilność, wydajność i bezpieczeństwo pracy maszyny. Konstrukcja nadwozia umożliwia również obrót całej górnej części koparki względem podwozia, co znacząco zwiększa jej funkcjonalność. Na nadwoziu zamontowane są m.in. miejsce pracy operatora, które zapewnia ergonomiczne warunki sterowania maszyną. Nadwozie koparki obejmuje kabinę operatora, układy sterowania, osłony silnika i systemy chłodzenia; chroni elementy mechaniczne i wpływa na komfort oraz bezpieczeństwo operatora. Solidne nadwozie koparki poprawia stabilność maszyny, umożliwia montaż systemów zabezpieczeń i przyczynia się do wydajności i bezpieczeństwa pracy maszyny oraz dłuższej żywotności maszyny przy pracy w różnych warunkach terenowych.

Obrotnica

Obrotnica to mechanizm, który umożliwia obrót nadwozia koparki o 360 stopni. Dzięki niej, koparka może obracać się w miejscu, co znacząco zwiększa jej funkcjonalność i efektywność. Układ hydrauliczny steruje obrotem, zapewniając płynne i precyzyjne ruchy. Osprzęt obrotowy umożliwia obracanie nadwozia koparki w zakresie 360 stopni. Dzięki temu operator może pracować w dowolnym kierunku bez konieczności przemieszczania podwozia gąsienicowego lub kołowego. To rozwiązanie znacząco zwiększa efektywność pracy, zwłaszcza w ograniczonych przestrzeniach.

3. Silnik

Silnik spalinowy to kolejny z najważniejszych elementów koparki. Generuje on moc potrzebną do napędu pompy hydraulicznej, która zasila cały układ hydrauliczny. Silnik odpowiada za wytwarzanie momentu obrotowego, który jest następnie przenoszony na układ napędowy maszyny. Napędza układy hydrauliczne, podwozie oraz inne systemy koparki. W koparkach Sany instalowane są silniki spalinowe, które zapewniają dużą moc i niezawodność. Wyposażone są w mechanizm, który pozwala na automatyczną pracę na biegu jałowym.

4. Układ hydrauliczny

Układ hydrauliczny nowoczesnej koparki jest układem złożonym i wieloelementowym. Jest sercem koparki, ponieważ odpowiada za napęd osprzętu roboczego, takiego jak łyżki i ramię koparki. Pompa hydrauliczna, siłownik hydrauliczny i przewody hydrauliczne składają się na ten skomplikowany system. Zbiornik oleju hydraulicznego jest miejscem przechowywania cieczy roboczej, która zasila cały układ hydrauliczny. Utrzymuje zapas oleju niezbędnego do pracy układu. Zawory regulują przepływ cieczy hydraulicznej w układzie, kierując ją do odpowiednich siłowników lub silników. Sprawne działanie układu hydraulicznego jest niezbędne do precyzyjnego sterowania maszyną i wykonywania skomplikowanych ruchów. Regularne przeglądy i konserwacja elementów hydraulicznych są kluczowe dla niezawodności maszyny budowlanej.

Pompa hydrauliczna

Jest to urządzenie, które zamienia energię mechaniczną na energię strumienia cieczy. Wyróżniamy pompy zębate oraz pompy wielotłoczkowe.

Siłownik hydrauliczny

Są to cylindry hydrauliczne, które zamieniają ciśnienie cieczy na ruch liniowy lub obrotowy. Siłownik hydrauliczny precyzyjnie steruje ruchem ramienia koparki i łyżki.

Zawory hydrauliczne

Zawory sterują przepływem cieczy hydraulicznej w układzie. Dzielą się na zawory sterujące ciśnieniem (przelewowe, bezpieczeństwa, redukcyjne), zawory sterujące kierunkiem przepływu (zwrotne, rozdzielacze) oraz zawory sterujące natężeniem przepływu (dławiki, synchronizator ruchu). Zawory bezpieczeństwa chronią układ ciśnieniowy przed awarią lub eksplozją w przypadku przekroczenia ciśnienia. Zamek hydrauliczny blokuje wypływ oleju z siłownika w przypadku pęknięcia przewodu hydraulicznego.

Akumulator hydrauliczny

Magazynuje olej pod ciśnieniem, wspomaga działanie pompy hydraulicznej, wyrównuje pulsacyjne działanie pompy, kompensuje przecieki wewnętrzne. W chwili awarii silnika służy jako źródło zasilania ciśnienia w układach hamulcowych i kierowniczych. Spełnia rolę tłumika uderzeń hydraulicznych, działa jako amortyzator, niweluje uderzenia hydrauliczne.

Olej hydrauliczny

Olej hydrauliczny musi mieć małą zmianę lepkości mimo wzrostu temperatury, dobrą smarność, jak najdłuższą żywotność, nie może powodować korozji, nie może mieszać się z powietrzem oraz musi mieć wysoką temperaturę zapłonu.

5. Ramię i wysięgnik

Ramię koparki, często nazywane wysięgnikiem, jest kluczowym elementem, który umożliwia wykonywanie ruchów w pionie i poziomie. To dzięki niemu łyżki mogą dosięgnąć trudno dostępnych miejsc i realizować skomplikowane operacje. Budowa ramienia musi być solidna, aby przenosić obciążenia związane z kopaniem i podnoszeniem materiałów. Ramię koparki, zwane również wysięgnikiem, to jeden z najważniejszych elementów konstrukcyjnych koparko-ładowarki. Umożliwia ono wykonywanie robót ziemnych na różnej głębokości i w trudno dostępnych miejscach. Ramię koparki jest sterowane hydraulicznie i składa się z kilku segmentów połączonych przegubami. Odpowiednia konstrukcja ramienia koparki zapewnia dużą siłę kopania i precyzję ruchów.

6. Łyżki

Łyżki stanowią podstawowy osprzęt roboczy każdej koparki. To one bezpośrednio wchodzą w kontakt z materiałem, umożliwiając kopanie, przemieszczanie piasku i załadunek. Dostępne są różne rodzaje łyżek, dostosowane do specyfiki wykonywanych prac ziemnych. Łyżki do kopania, skarpowe czy trapezowe pozwalają operatorowi precyzyjnie sterować procesem kopania rowów i wykopów. Łyżki koparki wykonane są ze stali węglikowej, mają różne objętości i cechy konstrukcyjne. Konstrukcja łyżki zależy od zakresu jej zastosowania.

• Standardowa łyżka uniwersalna: Posiada od 3 do 6 zębów ze stali węglikowej o objętości od 0,49 do 2,5 metra sześciennego.
• Łyżka do czyszczenia: Nie ma zębów, zamiast tego posiada zamontowane ostrze do czyszczenia i cięcia gleby o maksymalnej szerokości 1500 mm.
• Łyżka profilowa.
• Łyżka załadowcza: Służy do transportu materiałów sypkich.
• Łyżka do zrywaka.
• Łyżka ażurowa (przesiewająca): Jest specjalnym rodzajem łyżki używanym do sortowania materiałów. Jej konstrukcja umożliwia oddzielanie większych frakcji, takich jak kamienie czy gruz, od drobniejszych, takich jak piasek lub ziemia.
• Łyżka do skarpowania: Element roboczy koparki, przeznaczony do formowania skarp, nasypów i innych powierzchni nachylonych. Charakteryzuje się szeroką i płaską konstrukcją, umożliwiającą precyzyjne profilowanie terenu.

Koparki jednołyżkowe dzielą się na maszyny z łyżką bezpośrednią i rewersyjną. Koparka jednołyżkowa jest najpopularniejszym typem maszyny do kopania gruntu na placach budowy i w kopalniach przy budowie dróg i nasypów. Takie maszyny wykorzystują zasadę pracy cyklicznej.

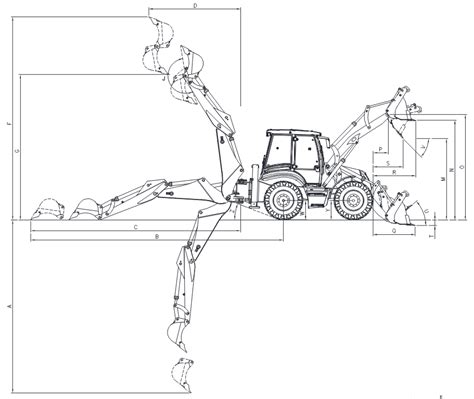

Koparko-ładowarki - wszechstronne maszyny budowlane

Koparko-ładowarki stanowią wszechstronną alternatywę dla tradycyjnych koparek. Ich budowa łączy cechy koparki i ładowarki, co pozwala na wykonywanie różnorodnych zadań. Elementy koparko-ładowarki obejmują łyżki, ramię koparki i układ hydrauliczny. Silnik koparko-ładowarki zapewnia napęd niezbędny do wykonywania robót ziemnych. Koparko-ładowarki znajdują szerokie zastosowanie w różnorodnych pracach ziemnych. Są idealne do wykonywania robót ziemnych, takich jak kopanie rowów, wykopów i załadunek materiałów. Ich wszechstronność sprawia, że są niezastąpione na placach budowy. Koparko-ładowarki mogą być używane do przemieszczania materiałów, wyrównywania terenu i wielu innych zadań.

Osprzęt roboczy koparko-ładowarki

Osprzęt roboczy w koparko-ładowarkach różni się od tego stosowanego w tradycyjnych koparkach. Oprócz łyżki do kopania, koparko-ładowarka wyposażona jest w przednią łyżkę ładowarkę, umożliwiającą załadunek piasku i innych materiałów. Osprzęt roboczy można łatwo wymieniać, dostosowując maszynę do konkretnych zadań. Do najpopularniejszych należą łyżki o różnych kształtach i pojemnościach, widły do palet, młoty wyburzeniowe, wiertnice, chwytaki i lemiesze do koparek. Dobór odpowiedniego osprzętu zależy od rodzaju wykonywanych robót.

Wydajność i konserwacja maszyn

Aby wybrać koparkę spełniającą wymagania branży, należy dokładnie znać wydajność maszyny. Ta cecha zależy nie tylko od objętości łyżki, ale także od czasu cyklu roboczego, który obejmuje wydobycie, załadunek i powrót łyżki do pierwotnej pozycji. Stan techniczny maszyn budowlanych ma kluczowe znaczenie dla ich wydajności. Regularne przeglądy i konserwacja mogą wpłynąć na efektywność pracy układu oraz zmniejszyć ryzyko awarii podczas wykonywania zadań.

Czynniki wpływające na wydajność pracy koparki

• Pojemność naczynia roboczego
• Warunki atmosferyczne
• Kategoria gruntu
• Stan techniczny maszyny
• Umiejętności i zaangażowanie operatora
• Wysokość i głębokość ściany kopania
• Organizacja robót
• Sposoby i metody pracy maszyn

Rodzaje obsług technicznych

• OC (obsługa codzienna): Wykonuje się ją przed uruchomieniem silnika (dokręcanie kół, ciśnienie, stan ogumienia, stan połączeń skręcanych, spawanych i nitowanych, wycieki w układzie hydraulicznym, paliwowym oraz hamulcowym, kompletność, poziom płynów w układzie chłodzenia, oleju silnikowego, oleju hydraulicznego, oleju przekładniowego, paliwa, płynu hamulcowego, napięcie paska klinowego) oraz po uruchomieniu silnika (wskazania pulpitu, działanie układu).
• OT (obsługa techniczna): OT1 wykonuje się co 250h i polega na wymianie smaru, oleju oraz zużytych filtrów. OT2 wykonuje się co 500h przez serwis z udziałem operatora maszyny z użyciem przyrządów kontrolno-pomiarowych.
• OS (obsługa sezonowa): W zimie wymienia się płyny w układzie chłodzenia na płyny niezamarzające, akumulator oraz robi się przegląd instalacji elektrycznej, wymienia się filtry paliwowe, czyści odstojniki, sprawdza sprawność świec żarowych i działanie wtryskiwaczy.
• Omag (obsługa magazynowa): Myjemy, smarujemy, odciążamy podwozie, napełniamy zbiornik paliwa, odkryte tłoczyska zabezpieczamy wazeliną techniczną i owijamy pergaminem, uszczelniamy silnik zakrywając wloty powietrza i koniec rury wydechowej.
• OTD (obsługa techniczna w okresie docierania).
• Otrans (obsługa transportowa): Wykonujemy obsługę codzienna OC, wprowadzając maszynę na lawetę, musimy być kierowani przez drugą osobę, opuszczamy narzędzia robocze, wyłączamy silnik, odprężamy układ hydrauliczny, zaciągamy hamulec ręczny, rozłączamy masę, kliny pod koła, maszynę mocujemy łańcuchami, zaślepiamy wlot powietrza do układu ssącego oraz wylot rury wydechowej.

Dokumentacja techniczna

• DTR (dokumentacja techniczno-ruchowa): Zawiera instrukcję obsługi, katalog części zamiennych i książkę gwarancyjną.
• KMB (książka maszyny budowlanej): Zawiera informacje o właścicielu maszyny, dane techniczne - wymiany silnika, zespołów, naprawy główne, przeglądy i naprawy bieżące, godziny pracy maszyny, rodzaj paliwa, olejów i smarów.
