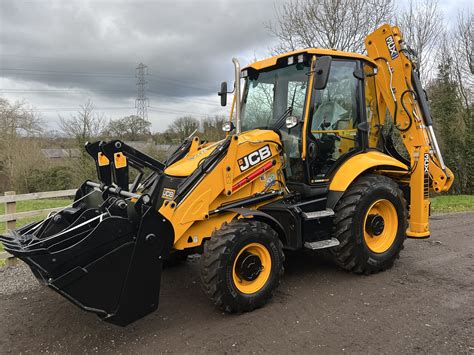

Koparko-ładowarka JCB 3CX to ikoniczna maszyna budowlana, znana na całym świecie ze swojej niezawodności, wydajności i wszechstronności. Od momentu wprowadzenia na rynek model ten był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. JCB 3CX jest jedną z najczęściej używanych maszyn w budownictwie, rolnictwie i pracach komunalnych na całym świecie, będąc synonimem swojej klasy dla wielu operatorów w Polsce i Europie.
Co stoi za fenomenem tej żółtej koparko-ładowarki z charakterystycznym logo, będącej najczęściej spotykanym widokiem na placach budowy od ponad 40 lat? To połączenie wszechstronności, niezawodności i ciągłych innowacji. Najnowsza odsłona, w tym model 3CX Sitemaster, zapewnia większą produktywność i posiada szereg nowych technologii.
Historia i Rozwój Koparko-ładowarek JCB
Historia modelu 3CX jest nierozerwalnie związana z historią samej firmy JCB. W 1953 roku Joseph Cyril Bamford zrewolucjonizował rynek, tworząc JCB Mk 1 - pierwszą na świecie koparko-ładowarkę. Prawdziwa dominacja marki rozpoczęła się wraz z serią "3C", a model 3CIII z 1977 roku sprzedał się w ogromnych ilościach, umacniając pozycję JCB jako lidera.
Główne Modyfikacje Modelu JCB 3CX
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwością montażu osprzętu:
- 3CX - standardowy model ze stałą ramieniem.
- 3CX Sitemaster - najpopularniejsza i najbardziej uniwersalna wersja, stanowiąca "złoty środek" w ofercie. Wyposażona jest w ramię teleskopowe, które pozwala zwiększyć maksymalną głębokość kopania do 5,5 m.
- 3CX Contractor - najmocniejsza wersja, posiadająca silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Również wyposażona w teleskopowy uchwyt.
- 3CX Super - wersja, w której zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę. Charakteryzuje się czterema równymi kołami i napędem na obie osie skrętne.
- 3CX ECO - najnowsze generacje, w których główny nacisk położono na ekologię i oszczędność paliwa.
- Pothole Master - wyposażony w frezarkę typu planującego i łyżkę ze szczotką, służący do naprawy i konserwacji odcinków dróg.
Charakterystyka i Technologie JCB 3CX Sitemaster / PRO
Koparko-ładowarka JCB 3CX PRO to specjalistyczny model wyposażony w opony radialne i specjalnie zmodyfikowaną skrzynię biegów, aby skrócić czas przejazdu oraz oszczędzić paliwo. Wydajny silnik i hydraulika stanowią kolejny atut tej maszyny.
Kluczowe Systemy i Funkcje
- TorqueLock - system blokady zmiennika momentu obrotowego w skrzyni biegów, który przy wyższych prędkościach tworzy bezpośrednie połączenie między silnikiem a skrzynią. Zwiększa trakcję na kołach, poprawia kontrolę maszyny, a także przyczynia się do oszczędności paliwa nawet o 25% i zwiększenia prędkości jazdy o około 10%.
- EcoRoad - dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa może spaść nawet o 25%.
- EcoLoad - możliwość sterowania prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego i znacznie zmniejsza zużycie paliwa.
- EcoDig - funkcja obejmująca układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie, zwiększając wydajność i zmniejszając zużycie paliwa podczas kopania o 15%.
- PowerSlide - specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
- SRS (Smooth Ride System) - kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
- Przesuw Boczny (Sideshift) - ikoniczne rozwiązanie JCB, pozwalające na hydrauliczne przesuwanie całej wieżyczki koparkowej wzdłuż tylnej ramy, co pozwala pracownikowi kopać w pobliżu maszyny, oszczędzając paliwo.
- Auto Stop - pozwala na oszczędność paliwa przez wyłączenie silnika po wyznaczonym czasie na biegu jałowym.
- Auto 2WD - przełącza napęd na jedną oś podczas przejazdów.
Wyposażenie Standardowe
- Dyferencjał o ograniczonym poślizgu (LSD) - zwiększa przyczepność i kontrolę pojazdu w trudnych warunkach terenowych poprzez dostosowanie momentu obrotowego przekazywanego na poszczególne koła.
- Skrzynia biegów Autoshift - umożliwia automatyczną regulację biegów, zwiększając wygodę obsługi, optymalizując wydajność i przyczyniając się do oszczędności paliwa.
- Szybkozłącze mechaniczne - uniwersalne urządzenie do szybkiego i bezpiecznego przyłączania różnych osprzętów i narzędzi.
- Wzmocniona łyżka koparkowa o szerokości 600 mm - sprawdzony i uniwersalny wybór do precyzyjnej i szybkiej pracy.
- Elektrohydrauliczne joysticki - zapewniają precyzyjne sterowanie maszynami budowlanymi.
- Światła ostrzegawcze LED zintegrowane z dachem kabiny.
- Bardzo wytrzymałe tworzywo odporne na ścieranie - opracowane w celu zminimalizowania uszkodzeń podczas rozstawiania stabilizatorów na kostce brukowej czy asfalcie.
Wyposażenie Dodatkowe
- Szybkozłącze ładowarkowe hydrauliczne z widłami - umożliwia szybkie i łatwe mocowanie osprzętu bez opuszczania kabiny.
- Młot hydrauliczny - niezawodne urządzenie do kucia, idealnie dopasowane do maszyn JCB.
- Dostępnych jest wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy itp.
- Uniwersalna łyżka szczękowa „6 w 1” - umożliwia kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów.
JCB 3CX, 4CX KABINA, PRZYCISKI, FUNKCJE, EGZAMIN PRAKTYCZNY KOPARKO ŁADOWARKA
Silnik Koparko-ładowarki JCB 3CX
Koparko-ładowarka JCB 3CX posiada wydajny silnik wysokoprężny. Starsze modele były wyposażone w silnik Perkins 1004-40T z 4 cylindrami i pojemnością 4 litrów. Układ napędowy osiągał moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach, co minimalizowało zużycie paliwa przy zachowaniu wysokiej wydajności.
W 2004 roku JCB dokonało rewolucji, zastępując dotychczasowe silniki Perkins własną konstrukcją - JCB Dieselmax/EcoMax. Wersja ECO jest napędzana silnikiem diesla o pojemności 3 litrów i mocy 55 kW, a wersje PLUS i PRO - silnikami diesla o pojemności 4,8 litra o mocy 81 kW.
Silniki charakteryzują się:
- Wbudowanym filtrem wody oraz zaworem przeciwprądowym w filtrze oleju, co utrzymuje olej dłużej w czystości i zmniejsza koszty konserwacji.
- Systemem automatycznego czyszczenia filtra powietrza.
- Systemem podgrzewania o mocy 240 W, umożliwiającym szybki start nawet w bardzo niskich temperaturach.
- Skutecznym systemem chłodzenia i turbodoładowaniem.
Zasilanie Elektryczne
Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.
Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin i zegar. Obecny jest także audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.
Kabina Operatora JCB 3CX
Kabina operatora w JCB 3CX została zaprojektowana z myślą o zapewnieniu maksymalnego komfortu i bezpieczeństwa pracy. Dzięki kompaktowej budowie silnika i niewielkiej masce, kabina oferuje doskonałą widoczność. Drzwi otwierają się z obu stron, co zwiększa wygodę operatora. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo, a tylną szybę kabiny można otworzyć, przesuwając ją pod dach.
Wyposażenie kabiny obejmuje regulowany fotel, klimatyzację i system ogrzewania, co pozwala operatorowi na komfortową pracę w różnych warunkach atmosferycznych. Wbudowane są również systemy ogrzewania i odmrażania przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna sprawia, że poziom hałasu wewnątrz nie przekracza 73 dB. Dodatkowo, w kabinie znajduje się ekran o przekątnej 7" dostarczający operatorowi informacji na temat stanu maszyny, powiadomień, planowanych wizyt w serwisie, filmików instruktażowych oraz kontroli systemu audio czy telefonu. Modele z serwomotorami posiadają automatyczne włączanie wewnętrznych świateł i poziomowanie fotela.
Fotel z pneumatyczną amortyzacją oraz zagłówkiem to ergonomiczne rozwiązanie, które zapewnia dużą wygodę i bezpieczeństwo. Fotel wyposażony w serwomotory automatycznie rozpoznaje, w którym kierunku został obrócony, i przełącza sterowanie między ładowarką a koparką, by oszczędzić na czasie. Po bokach fotela znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
Wymiary i Masa
Wymiary i waga maszyny, jaką jest JCB 3CX koparko-ładowarka, to istotne dane, które należy wziąć pod uwagę przy planowaniu transportu i użytkowania. Poniżej podano ogólne parametry, jednak mogą się one różnić w zależności od konkretnej wersji i roku produkcji.
Ogólne Wymiary
| Parametr | Wartość |
|---|---|
| Długość konstrukcyjna | 5620 mm |
| Całkowita szerokość | 2360 mm |
| Wysokość kabiny | 2780 mm |
| Całkowita wysokość | 3610 mm |
| Minimalny prześwit pod podporą | 370 mm |
| Minimalny prześwit pod łyżką | 500 mm |
Ogólne Parametry Techniczne
| Parametr | Wartość |
|---|---|
| Moc robocza | 63 kW / 85 KM (w zależności od wersji, do 100 KM w Contractor) |
| Masa robocza | 7370 kg (wersja standardowa, 7200 kg dla 3CX PRO) |
| Maksymalna pojemność łyżki do kopania | 0,3 m³ (dla standardowej łyżki 0,1 m³) |
| Szerokość łyżki do kopania | 60 cm |
| Maksymalna pojemność łyżki do ładowania | 1 m³ |
| Szerokość łyżki do ładowania | 2,23 m |
| Kąt obrotu łyżki | 201° |
| Maksymalna głębokość kopania | 4,24 m (do 5,5 m w wersji Sitemaster z ramieniem teleskopowym) |
| Maksymalna prędkość | 37 km/h |
| Maksymalna pojemność (udźwig) ładowarki | 1850 kg (do 2500 kg w zależności od konfiguracji) |
| Maksymalna wysokość podnoszenia ładunku | 3,23 m |
| Pojemność zbiornika paliwa | 143 l |
| Podwozie | Z napędem na wszystkie koła |
| Skrzynia biegów | Mechaniczna/Półautomatyczna (Autoshift) |
Kluczowe dane JCB 3CX to moc silnika 55,4 kW (lub 81 kW dla wersji PLUS/PRO), masa operacyjna 7200 kg i udźwig ładowarki do 2500 kg.
Koparko-ładowarka JCB 3CX charakteryzuje się wydajnym silnikiem Ecomax o mocy 55 kW oraz układem hydraulicznym, który umożliwia łatwe i szybkie wykonywanie prac. Posiada pojemność maszyny, która pozwala na efektywne ładowanie i kopanie w różnych warunkach terenowych.
Wydajność i Zastosowania JCB 3CX
Koparko-ładowarka JCB 3CX znajduje szerokie zastosowanie w różnych gałęziach przemysłu, głównie budowlanym, rolniczym i komunalnym. Jest niezastąpiona podczas prac ziemnych, takich jak wykopy pod fundamenty, niwelacje terenu i budowa dróg. Może być wykorzystywana do załadunku i rozładunku materiałów budowlanych, a także do transportu na krótkich dystansach.
W rolnictwie JCB 3CX jest używana do kopania rowów melioracyjnych, przygotowywania terenu pod uprawy oraz przy budowie infrastruktury gospodarstwa rolnego. Przydaje się także podczas załadunku i transportu zboża, nawozów, siana i innych płodów rolnych oraz do prac porządkowych. Koparko-ładowarki JCB są często używane do usuwania śniegu, naprawy infrastruktury drogowej oraz prac porządkowych.
Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu. Wydajność maszyny jako ładowarki i koparki to kluczowy aspekt jej efektywności w pracy. Specyfikacja precyzuje udźwig i pojemność łyżek, a także maksymalny zasięg i głębokość kopania, co pozwala ocenić jej zdolność do wykonywania różnorodnych prac.
Zużycie Paliwa JCB 3CX
Zużycie paliwa koparko-ładowarki JCB 3CX zależy od wielu czynników, takich jak rodzaj pracy, obciążenie, warunki terenowe oraz styl jazdy operatora. Średnie spalanie JCB 3CX wynosi:
- 5-7 litrów na godzinę podczas prac lekkich, takich jak jazda bez obciążenia, lekkie kopanie.
- 7-10 litrów na godzinę przy wykonywaniu prac średnich, np. ładowanie i przewożenie materiałów.
- 10-15 litrów w przypadku prac ciężkich, np. kopania w twardym gruncie lub pracy z dużym obciążeniem.
Te wartości mogą się różnić zależnie od konkretnego modelu, stanu technicznego maszyny oraz warunków eksploatacji. Na prawidłowe zużycie paliwa wpływa sprawny układ paliwowy, dlatego należy regularnie serwisować maszynę i sprawdzać sprawność układu i filtrów. Utrzymywanie silnika na optymalnych obrotach oraz płynna jazda (unikanie gwałtownego przyspieszania i hamowania) również pozwala zaoszczędzić paliwo. Wzrost zużycia może być spowodowany utrzymywaniem zbyt wysokich obrotów. Dodatkowo, koparko-ładowarka podczas pracy z dużymi obciążeniami spala więcej paliwa, więc nie powinno się jej dodatkowo obciążać zbędnymi przedmiotami.
Serwisowanie i Części Zamienne
Serwisowanie koparko-ładowarki JCB 3CX obejmuje regularne kontrole układu hydraulicznego, wymianę oleju silnikowego oraz sprawdzanie stanu komponentów. Ważne jest, aby korzystać z oryginalnych części zamiennych, aby zapewnić długotrwałe działanie maszyny. Nadwozie i główne elementy konstrukcyjne są wykonane z wytrzymałego materiału, dzięki czemu maszyna wytrzymuje duże obciążenia.
Lata ciężkiej pracy mogą prowadzić do zużycia, dlatego należy regularnie sprawdzać:
- Luzy: problem numer jeden, należy dokładnie sprawdzić luzy na wszystkich sworzniach i tulejach - zwłaszcza na koniku (kingpost), ramieniu koparkowym i mocowaniach siłowników.
- Wycieki hydrauliczne: sprawdź wszystkie siłowniki, rozdzielacz i węże pod kątem wycieków.
- Silnik: sprawdź, czy nie dymi nadmiernie i czy równo pracuje.
Niezależnie od rocznika i wersji maszyny, jej legendarna niezawodność zależy od regularnego serwisu i jakości części. Kupowanie używanych części do koparko-ładowarek JCB jest popularne i pozwala zaoszczędzić znaczne sumy, przy jednoczesnym dbaniu o efektywne działanie maszyn. By uniknąć nieprzyjemnych sytuacji przy zakupie używanych części, należy wcześniej sprawdzić ich stan techniczny i rozejrzeć się za śladami zużycia, napraw i uszkodzeń. Warto upewnić się, czy sprzedawca oferuje gwarancję lub możliwość zwrotu w przypadku, gdyby część okazała się niesprawna. Części używane to ekonomiczny i ekologiczny wybór, który pozwala utrzymać maszyny w dobrym stanie technicznym, jednocześnie zmniejszając koszty eksploatacji.
Zakup i Wynajem Koparko-ładowarki JCB 3CX
Decydując się na zakup JCB 3CX, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne i historię serwisową maszyny. Opcje zakupu są zróżnicowane - maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego. Można także skorzystać z różnych form finansowania, takich jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty różnych dostawców i dokładnie przeanalizować specyfikację maszyny, aby dobrać ją do indywidualnych potrzeb.
Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem, szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania. Firmy wynajmujące często oferują pełen serwis i naprawy. Porównanie kosztów zakupu i wynajmu wymaga uwzględnienia wielu czynników. Koszty zakupu obejmują cenę maszyny, koszty finansowania, ubezpieczenia, serwisu i napraw, natomiast koszty wynajmu to opłata zależna od czasu trwania wynajmu i specyfikacji maszyny. Należy również uwzględnić koszty eksploatacji, takie jak paliwo i płyn hydrauliczny, aby dokonać właściwego wyboru.
Porównanie JCB 3CX i JCB 4CX
Warto pamiętać, że model JCB 3CX jest bardziej kompaktowy i zwrotny, podczas gdy JCB 4CX oferuje większy udźwig i moc. Wybór między tymi modelami zależy od specyficznych potrzeb użytkownika oraz warunków pracy. JCB 4CX to większy i mocniejszy brat 3CX.
