Wstęp: Identyfikacja Modelu i Charakterystyka Usterki

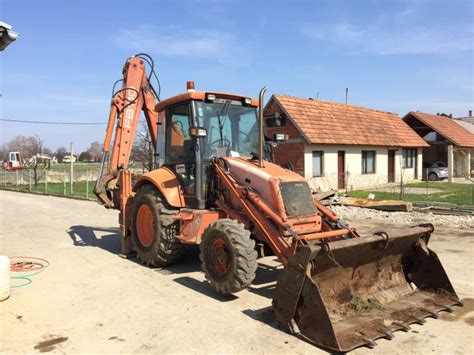

Koparko-ładowarki to wszechstronne maszyny budowlane, a model Fiat Hitachi FB 110, znany również jako New Holland LB 110 (produkcja około 1998 roku), jest powszechnie używany. Właściwe funkcjonowanie wszystkich systemów hydraulicznych jest kluczowe dla efektywnej i bezpiecznej pracy. Opisywany problem dotyczy samoczynnego otwierania się przedniej łyżki, co sugeruje utratę ciśnienia w układzie hydraulicznym odpowiedzialnym za jej stabilizację. Numer seryjny maszyny jest istotny dla prawidłowej identyfikacji części zamiennych.
Szczegółowy Opis Problemu i Wstępne Obserwacje
Usterka manifestuje się w sposób, który wskazuje na nagłą utratę ciśnienia: "Problem jest tego typu, że przy podsypywaniu na pryzmę wyskoczyła usterka, że łyżka sama zaczęła się otwierać, tak jakby uciekało ciśnienie w hydraulice, chodzi o łyżkę przednią." Zjawisko to występuje szybko, "dzieje się to w kilka sekund i otwarta...", nawet gdy łyżka jest pusta. Co istotne, inne funkcje hydrauliczne maszyny działają prawidłowo: "Krokodyl działa poprawnie, tylne ramie działa poprawnie." Taki scenariusz sugeruje, że problem jest zlokalizowany w obwodzie hydraulicznym przedniej łyżki, a nie w głównej pompie czy ogólnym układzie sterowania, który wpływa na wszystkie funkcje.
Przeprowadzona wstępna kontrola nie wykazała zewnętrznych przyczyn mechanicznych, które mogłyby powodować samoczynne opuszczanie: "Patrzyłem na dźwigienki pod kabiną, nie ma żadnej gałęzi, aby coś tam podciągała za dźwigienkę..." To wyklucza proste usterki mechaniczne i kieruje uwagę na układ hydrauliczny.
Potencjalne Przyczyny Utraty Ciśnienia w Układzie Przedniej Łyżki
Samoczynne otwieranie się łyżki, wskazujące na ucieczkę ciśnienia, może być spowodowane kilkoma czynnikami:
- Uszkodzone uszczelnienia siłownika łyżki: Jest to jedna z najczęstszych przyczyn. Wewnętrzne uszczelnienia tłoka siłownika przedniej łyżki mogą być zużyte lub uszkodzone, pozwalając na przeciek oleju z jednej komory siłownika do drugiej, co prowadzi do jego mimowolnego wysuwania się.
- Nieszczelność w rozdzielaczu hydraulicznym: Zawory sekcyjne w rozdzielaczu, odpowiedzialne za sterowanie ruchem przedniej łyżki, mogą mieć wewnętrzne przecieki. Zanieczyszczenia lub zużycie mogą uniemożliwiać pełne zamknięcie zaworu, co skutkuje utratą ciśnienia i opadaniem łyżki.
- Uszkodzony zawór zwrotny / podtrzymujący (holding valve): Niektóre układy łyżek posiadają zawory podtrzymujące ciśnienie, które zapobiegają opadaniu ładunku w przypadku nagłej utraty ciśnienia. Ich awaria może prowadzić do samoczynnego otwierania.
- Uszkodzone przewody lub złączki hydrauliczne: Chociaż mniej prawdopodobne w przypadku "samoczynnego otwierania" bez zewnętrznych wycieków, wewnętrzne uszkodzenie przewodu lub problem ze złączką może wpływać na ciśnienie.
- Problemy z układem sterowania (pilot hydraulic system): Jeśli maszyna posiada hydrauliczny układ sterowania pilotowego, uszkodzenia w tym systemie mogą powodować nieprawidłowe sygnały do głównego rozdzielacza, prowadzące do niekontrolowanych ruchów.
Kroki Diagnostyczne i Naprawcze
Aby skutecznie zdiagnozować i usunąć usterkę, zaleca się wykonanie następujących kroków:
- Inspekcja wizualna: Dokładnie sprawdź siłownik przedniej łyżki pod kątem widocznych wycieków oleju, uszkodzeń uszczelnień zewnętrznych, pęknięć czy wgnieceń na tłoczysku.
- Pomiar ciśnienia: Zleć profesjonalny pomiar ciśnienia w poszczególnych sekcjach hydraulicznych, zwłaszcza w obwodzie przedniej łyżki, w celu zlokalizowania miejsca, gdzie występuje utrata ciśnienia.
- Test siłownika: Można odłączyć przewody od siłownika łyżki (lub jednego z nich, jeśli są dwa) i zaślepić je, a następnie spróbować uruchomić łyżkę. Jeśli problem ustępuje, prawdopodobnie winny jest siłownik. Alternatywnie, siłownik można wymontować i poddać testom na stole probierczym.
- Weryfikacja rozdzielacza hydraulicznego: Należy sprawdzić stan zaworów sekcyjnych rozdzielacza odpowiedzialnych za ruch przedniej łyżki. Mogą one wymagać czyszczenia, regulacji lub wymiany uszczelnień wewnętrznych.
- Sprawdzenie zaworów podtrzymujących: Zidentyfikuj i sprawdź ewentualne zawory podtrzymujące ciśnienie w obwodzie łyżki, aby upewnić się, że prawidłowo blokują przepływ oleju.
W przypadku braku specjalistycznej wiedzy lub narzędzi, zawsze zaleca się skorzystanie z usług autoryzowanego serwisu lub doświadczonego mechanika specjalizującego się w hydraulice maszyn budowlanych. Pamiętaj, że numer seryjny maszyny jest kluczowy przy zamawianiu części zamiennych do konkretnego modelu New Holland LB 110.
