Wybór odpowiedniej maszyny budowlanej znacząco wpływa na efektywność prac. Koparko-ładowarki stanowią doskonały przykład sprzętu łączącego funkcje koparki i ładowarki w jednym urządzeniu, co czyni je niezwykle wszechstronnymi. Znajdują zastosowanie w pracach ziemnych, rozbiórkowych, utrzymaniu terenów zielonych, a także w branży komunalnej i drogowej.

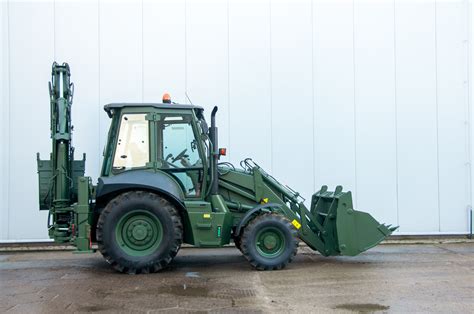

Charakterystyka Koparko-Ładowarek HSW Stalowa Wola
Huta Stalowa Wola S.A. poszerzyła swoją ofertę maszyn budowlanych o nowoczesne koparko-ładowarki serii HSW 9.30 i 9.50, a także zmodernizowany model 9.50M. Maszyny te należą do najbardziej uniwersalnych na rynku, łącząc moc, mobilność i zaawansowane rozwiązania technologiczne.
Model HSW 9.50M - Zmodernizowana Konstrukcja
Koparko-ładowarka HSW 9.50M wyróżnia się masą eksploatacyjną wynoszącą 8 800 kg i jest napędzana silnikiem o mocy 74 kW (99 KM). W porównaniu do wcześniejszych konstrukcji, ten model przeszedł szereg modyfikacji mających na celu poprawę komfortu i bezpieczeństwa pracy operatora:
- Powiększona kabina z obniżoną maską dla lepszego pola obserwacji.
- Wprowadzenie w pełni otwieranych szyb bocznych oraz szyby tylnej podnoszonej pod podsufitkę.
- Sterowana elektrohydraulicznie blokada opuszczania wysięgnika koparkowego, którą operator może włączać/wyłączać bez opuszczania kabiny.
- Dodatkowe światła do oświetlenia pola pracy koparki.
- Rozbudowany pakiet wyciszeniowy komory silnika.
- Podnoszona maska silnika i zdejmowane osłony boczne.
- Proste rozwiązanie blokady obrotu wysięgnika koparki (sworzeń - otwór).
Modele HSW 9.30 i 9.50 - Wszechstronność i Moc
W zależności od potrzeb i rodzaju wykonywanych prac, firma HSW oferuje koparko-ładowarkę 9.30 z silnikiem o mocy 72 KM lub koparko-ładowarkę 9.50 z silnikiem turbodoładowanym o mocy 108 KM. Producentem tych silników jest renomowana firma IVECO.
Szczegółowe Dane Techniczne HSW
Silnik
Silniki IVECO w koparko-ładowarkach HSW są standardowo wyposażone w termiczne wspomaganie rozruchu, co zapewnia niezawodne uruchamianie nawet w temperaturze otoczenia do minus 30°C. Spełniają one wysokie wymagania dotyczące emisji spalin, zgodne z normami ISO 8178 i EUROMOT-STEP I. W silnikach zastosowano nowoczesne, wysokociśnieniowe urządzenia wtryskowe, w tym system Common Rail i układy pompowtryskiwaczy. Napędzana za pomocą paska pompa wodna zapewnia stały i niezawodny napęd. Dwustopniowy, suchy filtr powietrza, zaprojektowany przez IVECO, składa się z części wstępnego oczyszczania typu „cyklon” oraz części zasadniczej do dokładnego oczyszczania.
Układ Napędowy i Przeniesienie Mocy
Koparko-ładowarki HSW w standardzie wyposażone są w nowoczesną, w pełni automatyczną skrzynię biegów firmy Carraro. Jest to skrzynia typu Full Power Shift, przełączalna pod obciążeniem zarówno w zakresie kierunku jazdy, jak i poszczególnych biegów. Użytkownik ma również możliwość wyboru półautomatycznego trybu pracy skrzyni biegów. Właściwie dobrana charakterystyka zmiennika momentu i silnika zapewnia elastyczne przeniesienie napędu oraz uzyskanie maksymalnych wartości momentu obrotowego i mocy przy optymalnych obrotach silnika.
Maszyny wyposażone są w napęd na cztery koła (4x4). W standardzie mosty napędowe posiadają mechanizm różnicowy z przekładniami planetarnymi w piastach kół. Opcjonalnie maszyna może być wyposażona w mechanizm różnicowy o podwyższonym tarciu, tzw. „limited slip”. Most tylny jest mocowany sztywno do ramy, natomiast przedni jest wahliwy o kącie wahania 20°.
Manewrowość i Rozstaw Osi
Hydrostatyczny układ skrętu firmy Danfoss zapewnia koparko-ładowarkom HSW dobrą manewrowość i mobilność. Zewnętrzny promień skrętu dla modelu 9.50M wynosi 3 620 mm (z użyciem hamulców) i 4 120 mm (bez użycia hamulców). Chociaż szczegółowy rozstaw osi dla wszystkich modeli HSW nie jest podany, ogólne dane dla maszyn tej klasy (8-11 ton) wahają się od 2,17 m do 2,25 m. Dobra manewrowość jest kluczowa, szczególnie w ciasnych przestrzeniach roboczych.
Układ Hydrauliczny
Układ hydrauliczny maszyn HSW zasilany jest pompą zębatą o maksymalnym wydatku 155 l/min. Filtr zlewowy o wysokiej dokładności filtrowania 10 μm zapewnia właściwą czystość oleju, co jest kluczowe dla trwałości i efektywności systemu.
Układ Roboczy - Ładowarkowy
Konstrukcja układu ładowarkowego jest typu równoległego, co zapewnia dużą prostowodność (stałe utrzymywanie tego samego kąta zamknięcia łyżki) przy podnoszeniu ładunków. Ma to szczególne znaczenie w przypadku pracy z osprzętem widłowym. Odpowiednio dobrane wymiary elementów układu (wysięgniki, dźwignie i cylindry) zapewniają wysoką siłę wyrywającą i duży udźwig.
Układ Roboczy - Koparkowy
Układ roboczy koparkowy składa się z ramienia, wysięgnika i dźwigni obrotu łyżki. Wysięgnik i ramię mają konstrukcję skrzynkową ze specjalnymi wzmocnieniami, co znacząco zwiększa ich wytrzymałość. Wąski kształt wysięgnika poprawia pole widoczności na łyżkę i cały obszar roboczy. Dostępny w opcji wysięgnik teleskopowy pozwala na powiększenie zasięgu i głębokości kopania o 1,1 m. Osprzęt koparkowy zamocowany jest poprzez przesuwną i blokowaną czterema siłownikami ramę. Przesuwna rama umożliwia wykonywanie wykopów przy ścianach budynków oraz zwiększa kąt obrotu i zasięg ramienia koparki. Stabilność maszyny podczas kopania zapewniają hydraulicznie sterowane podpory.
Kabina Operatora
Kabina koparko-ładowarek HSW została zaprojektowana z myślą o wygodzie i ergonomii operatora. Jest typu ROPS/FOPS, mocowana na gumowych amortyzatorach, z pakietem wyciszeniowym, co redukuje drgania i hałas. Standardowe wyposażenie obejmuje:
- Szyby przyciemniane (tylna podnoszona, boczne uchylne lub otwierane).
- System wentylacji i ogrzewania/nawiewu/odszraniania, zapewniający optymalne warunki cieplne lub chłodzenie.
- Amortyzowany i regulowany, obrotowy fotel (o 180 stopni) z pasem bezpieczeństwa.
- Regulowana kolumna kierownicy.
- Reflektory robocze (2 przednie i 4 tylne) oraz dwa reflektory drogowe, a także lampa ostrzegawcza obrotowa.
- Instalacja radiowa.
- Czytelne wskaźniki i funkcjonalne pulpity sterownicze.
Duża powierzchnia szyby przedniej, opuszczana szyba tylna, przeszklone obustronne drzwi wejściowe i uchylne szyby boczne zapewniają operatorowi doskonałą widoczność oraz precyzyjne sterowanie maszyną i osprzętem w czasie pracy, zarówno w dzień, jak i w nocy.
Wielofunkcyjność i Osprzęt Dodatkowy

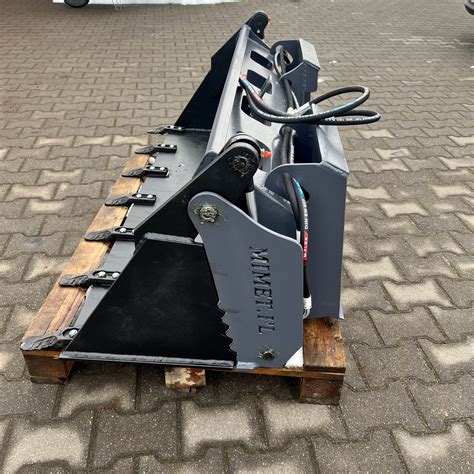

Wielofunkcyjność koparko-ładowarek HSW wynika z możliwości zastosowania różnorodnych łyżek ładowarkowych i koparkowych, a także szerokiej gamy narzędzi i osprzętów dodatkowych. Należą do nich między innymi młoty hydrauliczne, zamiatarki, lemiesze do odśnieżania. Szczególnie przydatne są uniwersalne łyżki ładowarkowe z odchylanymi widłami mocowanymi na łyżce, a zwłaszcza wielofunkcyjna łyżka typu Drotta z widłami.
Wybór Odpowiedniej Maszyny
Dobór idealnej maszyny to proces wymagający analizy kilku kluczowych czynników. Należy wziąć pod uwagę przestrzeń roboczą (kompaktowe rozwiązania dla wąskich uliczek), intensywność prac (moc silnika: od 50-60 KM dla lekkich zadań), a także parametry takie jak masa operacyjna, udźwig, pojemność czerpaka i głębokość kopania. Średnie wartości dla maszyn tej klasy (8-11 ton) to długość od 5 do 7 metrów i szerokość od 2,3 do 2,4 metra. Na przykład, JCB 3CX ma około 6,5 m długości, 2,5 m szerokości i 3 m wysokości.
„Wybór odpowiedniej pojemności czerpaka to często klucz do efektywnej pracy” - radzi doświadczony operator. Dobrze dobrana maszyna to inwestycja na lata, a jej efektywność zależy od właściwego dopasowania kluczowych parametrów do specyfiki wykonywanych zadań.
