Koparko-ładowarka T 174: Ciśnienie w Hydraulice i Diagnostyka Układu

Koparko-ładowarki, niezastąpione maszyny w budownictwie i przemyśle, są kluczowym wyborem dla efektywnego przeładunku materiałów oraz wykonywania prac ziemnych. Ich sprawność i niezawodność w dużej mierze zależą od prawidłowego funkcjonowania układu hydraulicznego. W niniejszym artykule skupimy się na koparko-ładowarce T 174, jej ewolucji w kontekście systemów hydraulicznych, a także na ogólnych zasadach diagnozowania i rozwiązywania problemów z ciśnieniem w hydraulice maszyn budowlanych.

Historia i Rozwój Koparko-ładowarek T 174

W 1954 roku inżynierowie z fabryki kombajnów w Weimarze otrzymali zlecenie opracowania samojezdnego ładowacza obornika. Maszyna miała wyprzeć widły z rolnictwa i spełnić oczekiwania wysokotowarowych hodowli. Ładowacz o symbolu T-170 został przedstawiony w 1956 roku. Posiadał on czterokołowe podwozie z przednimi kołami skrętnymi, a do jego napędu zastosowano 10-konny silnik 1 NVD 14 SRW. Zakres obrotu wokół osi obejmował 360°. Wysięgnik złożony z dwóch belek o profilu rurowym o długości 6,1 m pozwalał na podnoszenie chwytaka obornika do wysokości 4,3 m i pracy z hakiem do wysokości 6 m. Ruch wysięgnika i chwytaka odbywał się za pomocą systemu lin.

Na podstawie zebranych doświadczeń, na początku lat sześćdziesiątych opracowano ulepszoną wersję ładowarki oznaczoną symbolem T-172. Główne zmiany poszły w kierunku zwiększenia udźwigu maszyny. Zamiast wysięgnika złożonego z dwóch belek o profilu rurowym, zastosowano tu szerokie profilowane belki ceownikowe. Wysięgnik składał się z dwóch części, dzięki czemu w razie potrzeby mógł zostać skrócony, a jego udźwig wzrastał z 700 do 1000 kg. Pochylenie ramienia wysięgnika odbywało się za pomocą siłownika hydraulicznego, natomiast praca chwytaka nadal odbywała się za pomocą systemu lin. Zastosowanie układu hydraulicznego wymagało mocniejszego silnika. Jednak gospodarka NRD wymagała jeszcze bardziej wszechstronnej maszyny.

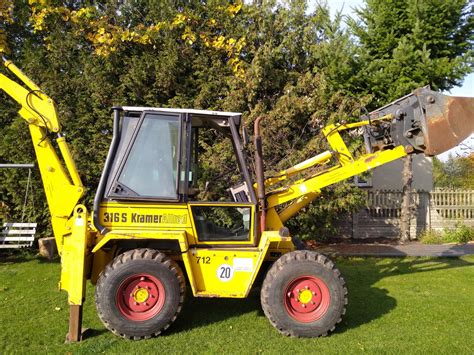

W 1965 roku pojawiła się ładowarka T 174, która kontynuowała ideę poprzedników, lecz konstrukcyjnie nie była ich kontynuacją i została zbudowana od podstaw. Posiadała ona całkowicie hydrauliczny układ sterowania wysięgnikiem i chwytakami. Do napędu maszyny zastosowano dwucylindrowy silnik o mocy 34,5 KM. Nadwozie T 174 podobnie jak u poprzedników obracało się dzięki przekładni nawrotnej o 360°. Układ kierowniczy posiadał wspomaganie hydrauliczne „Perimat”, zasilane od pompy zębatej.

Udoskonalenia w modelach T 174-1 i T 174-2

W 1968 roku na linii produkcyjnej pojawił się ulepszony ładowacz T 174-1. W tym modelu zastosowano wahadłową oś przednią poziomowaną siłownikami hydraulicznymi. Połączone ze sobą cylindry tworzyły zawieszenie kół. Tak powstała odmiana T 174-2, która weszła do produkcji w 1974 roku. Zewnętrznie w stosunku do poprzednika można było ją poznać po wsporniku z hydraulicznymi łapami podparcia tylnej osi. Ponadto, w celu ochrony przed uszkodzeniami, drążki kierownicze zostały usytuowane wewnątrz za osią przednią. Poprawiona została również trwałość napędu na wszystkie koła. Ładowacz T 174-2 stał się dość rozpowszechnioną maszyną w wielu gałęziach gospodarki NRD. W Polsce T-174 można było spotkać przy melioracjach, drogownictwie oraz energetyce, przy wykonywaniu wykopów pod infrastrukturę.

Znaczenie Ciśnienia w Układach Hydraulicznych Maszyn Budowlanych

W maszynach budowlanych z układem hydraulicznym to właśnie ciśnienie stanowi o sile ich działania. Jego prawidłowy poziom przekłada się bezpośrednio na wydajność, trwałość komponentów i bezpieczeństwo operatora. Nawet drobne odchylenia mogą prowadzić do wadliwego działania siłowników lub przeciążenia zaworów.

Zanim pompa hydrauliczna zacznie pracować na granicy swojej wytrzymałości, warto zdobyć wiedzę na temat prawidłowych wartości ciśnienia w hydraulice i tego, kiedy stan wymaga interwencji serwisowej. Na przykład, w modelu JCB 3CX prawidłowe ciśnienie robocze mieści się zazwyczaj w przedziale 225-250 barów, przy czym maksymalne wartości mogą różnić się zależnie od wersji silnikowej, typu pompy (zazwyczaj zębata lub tłoczkowa) oraz konfiguracji układu rozdzielaczy. Wartości graniczne powinny być każdorazowo sprawdzane względem dokumentacji technicznej konkretnej maszyny - dane fabryczne bywają zmieniane nawet w obrębie tego samego rocznika.

Różnice między ciśnieniem roboczym a maksymalnym wynikają z obecności zaworów bezpieczeństwa. Ich zadaniem jest ograniczanie wzrostu ciśnienia w sytuacjach nagłych, takich jak gwałtowne zatrzymanie siłownika czy chwilowe zablokowanie przepływu.

Objawy Nieprawidłowego Ciśnienia Hydraulicznego

Niewłaściwe ciśnienie rzadko objawia się od razu - zazwyczaj skutki ujawniają się stopniowo. W przypadku wartości zaniżonych zauważa się:

• spowolnione ruchy siłowników,
• brak możliwości pełnego wysunięcia ramienia,
• niestabilność w trakcie manewrowania łyżką.

Często towarzyszy temu nadmierne nagrzewanie się oleju, będące sygnałem, że pompa pracuje z wysiłkiem, nieefektywnie. Sytuacje takie jak: „Operator ustawia łyżkę nad wykopem, wyłącza silnik, idzie na śniadanie. Wraca po dziesięciu minutach - łyżka leży niżej albo zaraz dotknie ziemi” są klasycznymi sygnałami problemu.

Przy wartościach zawyżonych objawy bywają bardziej agresywne:

• drgania przewodów,
• gwałtowne skoki osprzętu,
• wycieki w miejscach połączeń,
• zwiększona częstotliwość pęknięć przewodów.

Dodatkowe obciążenie spoczywa wtedy na zaworach przelewowych, a ich przegrzanie może prowadzić nawet do trwałego uszkodzenia gniazd. W serwisach regularnie przyjmuje się koparki, ładowarki i koparko-ładowarki właśnie z problemem, gdzie hydraulika nie trzyma ciśnienia, siłowniki puszczają, a łyżka czy ramię opadają, mimo że dźwignie stoją w pozycji neutralnej. Problem dotyczy zarówno maszyn budowlanych różnych marek, jak i ciągników rolniczych z TUZ czy ładowarek czołowych.

Potencjalne Przyczyny Problemów z Ciśnieniem Hydrauliki

Odchylenia od wartości nominalnych ciśnienia mogą mieć wiele źródeł:

• Zużycie pompy hydraulicznej: Najczęściej skutkuje obniżeniem wydajności przepływu. Jest to objaw typowy dla maszyn o przebiegu przekraczającym 6 000 motogodzin.
• Zanieczyszczony olej: Cząstki metaliczne lub pył osiadają na elementach zaworów, co prowadzi do ich niestabilnej pracy.
• Powietrze w układzie (zapowietrzenie): Wywołuje spienianie oleju i zmienność ciśnienia w krótkich odstępach czasu.
• Nieprawidłowo skalibrowany zawór przelewowy: Najczęściej po nieautoryzowanej ingerencji.
• Nieszczelności przewodów ciśnieniowych i wyeksploatowane uszczelnienia w rozdzielaczach: To kolejne punkty, które należy sprawdzić jeszcze przed rozpoczęciem pomiarów.
• Uszkodzone zawory przytrzymujące: W koparkach, ładowarkach i żurawiach na obwodach podnoszących (wysięgnik, ramię, łyżka) montuje się zawory przytrzymujące. Gwałtowne opadanie łyżki to najczęściej pęknięta sprężyna albo zablokowany grzybek w pozycji otwartej.
• Zużyte uszczelnienia tłoka w siłowniku: Wewnętrzny przeciek to zużycie uszczelnień tłoka - olej z komory pod ciśnieniem przepływa obok tłoka do komory po drugiej stronie.
• Zużyty rozdzielacz główny: Każdy suwak (spool) pracuje w precyzyjnie obrobionym otworze z tolerancjami rzędu mikronów. Gdy dostaną się tam zanieczyszczenia, rysuje się zarówno suwak, jak i gniazdo.

Diagnoza i Rozwiązywanie Problemów Hydraulicznych

Diagnostyka układu hydraulicznego zaczyna się od rozmowy z operatorem, aby zebrać informacje na temat objawów, warunków pracy maszyny, historii wymiany oleju i stanu filtrów.

Typowe scenariusze i problemy

W przypadku problemów z mocą hydrauliki i grzejącym się olejem, jak w opisywanym przypadku dwusekcyjnego parkera, gdzie "podczas pracy tylnym rozdzielaczem słychać wyraźnie jak olej przelewa się przy przednim rozdzielaczu", należy zwrócić uwagę na kilka aspektów. Często sprawdza się "żółw", czyli tryb wolniejszej pracy - jeśli chodzi poprawnie i zwalnia pracę po włączeniu, a filtr hydrauliki jest nowy, problem może leżeć gdzie indziej. Wskazówki takie jak: "u mnie siedzi jeszcze zawór od dołu rozdzielacza z lewej strony. Czy ma on coś wspólnego z tym zaworem od góry? Zanim to rozbiorę dobrze byłoby wiedzieć." pokazują złożoność diagnozy.

Obserwacje takie jak: "Na ciepłym oleju pokazuje około 160 -170 bar czasami nawet 150. Bez używania funkcji jest ok 20 (ciężko odczytać z 400 barowego manometru). LS w spoczynku zero, na funkcjach tyle co główne. Wszystko sprawdzane na maksymalnych obrotach silnika" jednoznacznie wskazują na zbyt niskie ciśnienie główne. "W miarę rozgrzewania układu ciśnienie spada" to kolejny symptom wskazujący na zużycie lub nieprawidłowe sterowanie. Jeśli "pompa daje odpowiednie ciśnienie tylko źle jest wysterowana" lub "LS kuleje", należy przejrzeć cały układ, w tym wszystkie szpule (dolne i boczne) w obydwu rozdzielaczach. Syczenie podczas podnoszenia może świadczyć o ucieczce ciśnienia przez zawór.

Problemy z podnoszeniem ciężkich przedmiotów (np. płyty MON, palety kostki) przy użyciu przedniej lub tylnej łyżki, gdzie "pomaga danie dwóch ruchów jednocześnie", sugerują, że winny może być zawór liniowy, który przepuszcza. Spadek ciśnienia po rozgrzaniu może wskazywać na problem ze sterowaniem lub na zużytą pompę.

Metody diagnostyczne

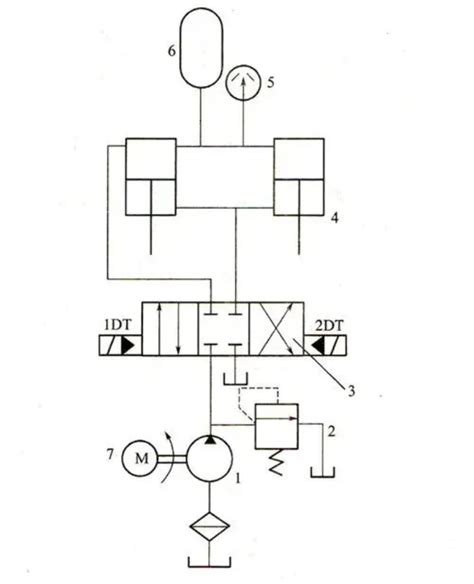

Precyzyjna diagnostyka układu hydraulicznego jest kluczowa. Pomiar ciśnienia hydraulicznego to jeden z podstawowych kroków w ramach okresowej diagnostyki technicznej. Standard branżowy - SAE J1336 - zakłada, że sprawny siłownik pod obciążeniem roboczym utrzymuje ciśnienie przez pięć minut z przemieszczeniem tłoczyska poniżej trzech milimetrów (wartość referencyjna dla nowego cylindra). W praktyce, dla maszyn po kilku tysiącach motogodzin, dopuszcza się większe wartości, zawsze należy jednak sprawdzić specyfikację producenta konkretnego modelu.

Ważne jest, że dryft mierzymy w pełni wysuniętym siłowniku, z obciążeniem, z rozdzielaczem w pozycji neutralnej.

Klasyczna metoda izolowania problemu polega na odłączeniu przewodów od rozdzielacza i zaślepieniu ich. Jeśli siłownik dalej opada, przeciek jest w samym siłowniku (uszczelnienia tłoka). Jeśli przestaje opadać, przeciek jest w rozdzielaczu albo w zaworze przytrzymującym.

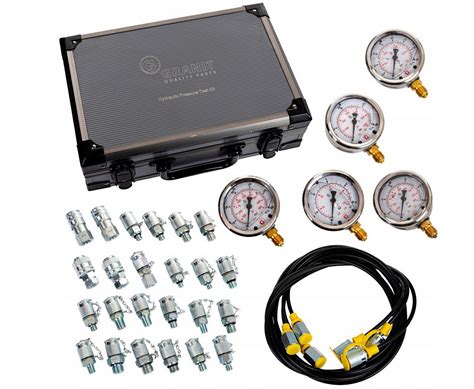

Podłączamy przepływomierz w linii ciśnieniowej pompy, obciążamy układ do ciśnienia roboczego i sprawdzamy, czy pompa dostarcza deklarowaną ilość oleju. Spadek poniżej producenckich wartości o więcej niż 10-15% to sygnał do przeglądu pompy. Demontujemy zawór i oglądamy: czy gniazdo jest czyste, czy grzybek nie jest porysowany, czy sprężyna ma właściwy nacisk, czy kanaliki pilotowe nie są zatkane.

Pobieramy próbkę oleju i oceniamy: mętność (woda), kolor (przegrzewanie, utlenianie), obecność cząstek stałych (zużycie pompy lub rozdzielacza), zapach (przypalony olej to znak poważnego problemu z pompą).

Regulacja ciśnienia hydraulicznego

Dostęp do zaworu regulującego ciśnienie w układzie hydraulicznym zależy od wersji konstrukcyjnej maszyny. W starszych modelach umieszczony jest bezpośrednio na pompie, w nowszych często znajduje się w bloku zaworowym. Pod żadnym pozorem nie należy podejmować prób „na wyczucie”, gdyż przekręcenie śruby regulacyjnej bez kontroli wartości skutkuje wzrostem ryzyka uszkodzenia pompy lub osprzętu. Właściwego ustawienia dokonuje technik posiadający zarówno doświadczenie praktyczne, jak i wiedzę o specyfice układu hydraulicznego w konkretnej maszynie.

Zaawansowane funkcje sterowania pompą hydrauliczną (na przykładzie Hitachi)

Nowoczesne układy hydrauliczne, takie jak te w koparkach Hitachi, wyposażone są w zaawansowane funkcje sterowania, które mają na celu optymalizację pracy, zmniejszenie strat mocy i zwiększenie precyzji:

1. Funkcja kontroli przepływu: Gdy dźwignia sterująca jest w położeniu neutralnym, przemieszczenie pompy hydraulicznej jest kontrolowane do minimum, aby zmniejszyć straty mocy. Po pociągnięciu joysticka, sygnał elektryczny przesyła odpowiednie polecenie przepływu do sterownika pompy, co poprawia wydajność i precyzję kopania.
2. Funkcja odcięcia (CO): Gdy obciążenie wzrasta, a ciśnienie wyjściowe pompy zbliża się do ciśnienia przelewu, zawór odcinający zmniejsza przemieszczenie pompy hydraulicznej, redukując straty przelewowe.
3. Funkcja anulowania odcięcia (CO): Umożliwia zwiększenie przepływu i zapobiega zmniejszeniu prędkości w sytuacjach wymagających maksymalnej mocy, np. podczas intensywnego kopania.
4. Funkcja kontroli półprzepływu kija: Poprawia precyzję precyzyjnej kontroli i operacji wykańczania, zasilając siłownik drążka tylko z jednej pompy w określonych trybach pracy.
5. Funkcja kontroli przepełnienia poziomu 5.2: Zwiększa ciśnienie z 32,5 MPa do 34 MPa, co zwiększa siłę kopania i siłę chodu, gdy wymagana jest maksymalna moc.
6. Funkcja sterowania w trybie czuwania TVC: W przypadku nieprawidłowego działania sterownika lub czujnika, umożliwia kontrolę momentu napędowego pompy hydraulicznej zgodnie z ciśnieniem na wylocie pompy.
7. Funkcja blokady i sterowania hamulcem: Zapewnia bezpieczne obracanie stołu obrotowego, blokując hamulec obrotowy w neutralnej pozycji joysticka i zwalniając go podczas operacji obrotowych, lub utrzymując go zablokowanym, aby zapobiec dryfowi hydraulicznemu.

Naprawa i Konserwacja Układu Hydraulicznego

Zakres naprawy zależy od tego, co pokazała diagnostyka. Wewnętrzny przeciek wynikający ze zużytych uszczelek tłoka wymaga rozkręcenia siłownika, wymiany kompletu uszczelnień (piston seal, rod seal, wiper seal, O-ringi, pierścień prowadzący) i sprawdzenia gładzi cylindra oraz stanu chromowania tłoczyska. Jeśli są zarysowane lub mają korozję, sama wymiana uszczelek to fikcja - tłoczysko można wypolerować lub chromować na nowo.

Większość awarii zaworów wymaga rozkręcenia, wyczyszczenia z zanieczyszczeń, sprawdzenia powierzchni uszczelniających grzybka i gniazda, wymiany sprężyny (jeśli zmęczona) i O-ringów. W przypadku poważnej erozji grzybka lub gniazda - wymiana zaworu na nowy.

Pompa tłokowa osiowa to element, który można regenerować - wymienia się tłoczki, płytkę prowadzącą, łożyska. Decyzja o regeneracji czy wymianie zależy od wielu czynników: wieku pompy, dostępności części zamiennych, historii serwisowej maszyny. W starszych koparkach i ładowarkach regeneracja ma sens. Zużyty rozdzielacz z porysowanymi suwakami to trudna naprawa, wymagająca honowania otworów w bloku i dopasowania suwaków (albo wymiany suwaków na nowe, nadwymiarowe). W praktyce często łatwiej wymienić cały blok rozdzielacza, szczególnie w popularnych koparkach, gdzie dostępne są części zamienne.

Bezpieczeństwo i Zapobieganie Awarim Hydrauliki

Trzeba to powiedzieć wprost: nigdy nie pracuj pod podniesionym osprzętem maszyny z uszkodzoną hydrauliką. Zawsze używaj podpory mechanicznej (support stand, loader safety stop) - nigdy nie polegaj wyłącznie na hydraulice, nawet sprawnej. Uszczelka, zawór, pompa - każde z tych urządzeń może puścić bez ostrzeżenia.

Większość awarii hydrauliki nie bierze się z „wieku maszyny”, tylko z niewłaściwej eksploatacji. Aby zapobiec problemom, należy pamiętać o:

• Czystości oleju: Zanieczyszczenia są przyczyną bodaj 80% awarii pomp, rozdzielaczy i zaworów.
• Regularnej wymianie filtra hydraulicznego: Zgodnie z harmonogramem producenta, a w ciężkich warunkach (zapylenie, błoto) nawet częściej.
• Monitorowaniu temperatury oleju: Optymalnie 40-70°C. Stała praca powyżej 80°C to szybkie starzenie oleju i uszczelnień.
• Reagowaniu na drobne wycieki na zewnątrz: Każdy olej, który wycieka na zewnątrz, oznacza, że uszczelka puściła - a to ta sama uszczelka, która pilnuje, żeby olej z komory roboczej nie przelatywał obok tłoka.
• Dbaniu o tłoczyska siłowników: Chrom na tłoczysku to jedyna ochrona przed korozją.
• Rozgrzewaniu maszyny na zimnym oleju: Zimą nie obciążaj maszyny na zimnym oleju. Olej hydrauliczny AW32 przy temperaturze bliskiej zeru jest praktycznie niepompowalny.
• Regularnym sprawdzaniu dryfu siłowników: Raz na pół roku, w trakcie rutynowego przeglądu.

Najczęściej Zadawane Pytania

Q: Jakie są najczęstsze objawy dryfu hydrauliki w koparce?

A: Łyżka, ramię lub wysięgnik opadają samoistnie po ustawieniu dźwigni w pozycji neutralnej; ciepły olej hydrauliczny już po krótkiej pracy; wolniejsza praca układu pod obciążeniem.

Q: Co najczęściej powoduje, że siłownik nie trzyma ciśnienia?

A: Cztery główne przyczyny: uszkodzony zawór przytrzymujący (holding valve), zużyte uszczelnienia tłoka w siłowniku, wewnętrzny przeciek pompy głównej, zużyty rozdzielacz główny.

Q: Ile milimetrów dryfu jest dopuszczalne w siłowniku koparki?

A: Standard SAE J1336 dla nowego siłownika zakłada mniej niż 3 mm przemieszczenia w 5 minut pod obciążeniem. W starszych maszynach dopuszcza się większe wartości - zawsze sprawdź specyfikację producenta konkretnego modelu.

Q: Czy mogę dalej pracować maszyną, w której łyżka powoli opada?

A: Powolny dryft zwykle oznacza początek zużycia - maszyna jest jeszcze w miarę użytkowa, ale problem będzie się pogłębiał. Natomiast gwałtowne opadanie osprzętu to awaria zaworu przytrzymującego - w takim stanie praca maszyną jest niebezpieczna i trzeba ją zatrzymać do naprawy.

Q: Ile kosztuje naprawa hydrauliki w koparce?

A: Koszt zależy od przyczyny. Regeneracja pojedynczego siłownika to zupełnie inna kategoria niż regeneracja pompy głównej czy rozdzielacza. Po diagnostyce przedstawiamy szczegółową wycenę.

Q: Jak długo trwa naprawa hydrauliki w maszynie budowlanej?

A: Czas naprawy ustalamy indywidualnie po diagnostyce. Zależy od zakresu prac i dostępności części - siłowniki popularnych marek naprawiamy szybciej, niektóre zawory sprowadza się pod zamówienie.

Q: Czy naprawiacie hydraulikę w ciągnikach rolniczych?

A: Tak. Specjalistyczne serwisy obsługują zarówno maszyny budowlane (koparki, ładowarki, koparko-ładowarki, walce, widłówki), jak i maszyny rolnicze (ciągniki z TUZ, kombajny, ładowarki czołowe).

Q: Czy powinienem sam rozbierać siłownik hydrauliczny?

A: Odradzamy. Siłowniki pracują pod bardzo wysokim ciśnieniem, a nieprawidłowa regeneracja (zła orientacja uszczelki U-cup, uszkodzenie pierścienia prowadzącego, zabrudzenie podczas składania) prowadzi do tego, że naprawa nie trzyma się nawet kilku godzin pracy.

Q: Jak mogę zapobiec powtórzeniu się problemu?

A: Regularna wymiana filtra hydraulicznego, kontrola stanu oleju, utrzymywanie właściwej temperatury pracy, dbanie o tłoczyska siłowników, rozgrzewanie układu przed pracą zimą, reagowanie na drobne wycieki zanim urosną.
