Koparko-ładowarka z Poziomującą Łyżką: Funkcje, Zalety i Przegląd Modeli

Koparko-ładowarka to wszechstronna maszyna budowlana, która łączy funkcje koparki i ładowarki, umożliwiając wykonywanie szerokiego zakresu prac ziemnych. Jedną z kluczowych innowacji, znacząco zwiększających precyzję i efektywność pracy, jest funkcja pływającej lub samopoziomującej łyżki.

Co to jest Pływająca (Samopoziomująca) Łyżka i jak działa?

Pływająca łyżka to funkcja stosowana w niektórych modelach koparek i koparko-ładowarek, która pozwala na automatyczne utrzymanie łyżki w stałej, wybranej pozycji względem powierzchni ziemi, nawet podczas poruszania się maszyny. Innym określeniem dla tej funkcji jest łyżka samopoziomująca. W praktyce można to również nazwać utrzymywaniem jednostajnego nacisku łyżka-ziemia.

Funkcja ta opiera się na systemie hydraulicznym, który pozwala na swobodniejsze ruchy łyżki wzdłuż osi jej przyczepienia do ramienia koparki. Umożliwia to łyżce swobodne śledzenie konturu terenu bez konieczności manualnej regulacji przez operatora. Gdy funkcja pływającej łyżki jest aktywowana, układ hydrauliczny pozwala łyżce na swobodne poruszanie się w górę i w dół, niezależnie od ruchów ramienia koparki.

Operator koparki aktywuje tę funkcję za pomocą odpowiedniego przycisku lub dźwigni w kabinie. Mechanizm ten jest szczególnie użyteczny podczas prac, które wymagają równomiernego rozłożenia materiału lub precyzyjnego kopania na określonej głębokości.

Korzyści Stosowania Pływającej Łyżki

Stosowanie pływającej łyżki w koparkach i koparko-ładowarkach przynosi wiele korzyści, zarówno pod względem technicznym, jak i operacyjnym:

• Zwiększona precyzja pracy: Pływająca łyżka pozwala na bardziej precyzyjne wykonywanie prac ziemnych.
• Efektywność i szybkość pracy: Dzięki automatycznemu dostosowywaniu się łyżki do terenu, prace mogą być wykonywane szybciej, bez potrzeby ciągłej manualnej regulacji przez operatora.
• Mniejsze zmęczenie operatora: Ponieważ łyżka automatycznie dostosowuje się do nierówności terenu, operator nie musi nieustannie korygować jej położenia.

Zastosowanie Pływającej Łyżki w Pracach Ziemnych

Pływająca łyżka znajduje szerokie zastosowanie w wielu rodzajach prac ziemnych, szczególnie tam, gdzie potrzebna jest precyzja i delikatne podejście do terenu. Jest idealna do:

• Niwelacji terenu: Przygotowywanie terenów pod budowę, równanie gruntów pod drogi, place budowy, czy tereny rekreacyjne.
• Kopania rowów: Umożliwia płynne i precyzyjne tworzenie wykopów o stałej głębokości.
• Usuwania warstw gleby: Precyzyjne zdejmowanie wierzchnich warstw ziemi.

Funkcja ta jest ceniona zarówno przez przedsiębiorstwa robót drogowych, zakłady użyteczności publicznej, wykonawców robót ziemnych, jak i firmy realizujące zadania w obrębie miast.

System SRS (Smooth Ride System)

System SRS (Smooth Ride System) to kolejna funkcja zwiększająca komfort i efektywność pracy. Teoretycznie w DTR (Dokumentacji Techniczno-Ruchowej) pisze, że system ten jest po to, aby nie gubić materiału z łyżki podczas przejazdów (transportu materiału). W praktyce wielu operatorów używa go prawie cały czas, wyłączając tylko podczas stabilizacji pod kopanie oraz gdy bierze na widły więcej niż 1,5 tony.

Wszechstronność Koparko-Ładowarek na Polskim Rynku

Rynek koparko-ładowarek w Polsce stanowią zarówno maszyny nowe, jak i używane, trafiające do Polski głównie z krajów zachodniej i południowej Europy. Jednym z najbardziej akcentowanych walorów koparko-ładowarek jest ich wszechstronność. Dzięki możliwości montażu różnorodnego osprzętu, maszyny te są niezwykle uniwersalne i mogą być wykorzystywane do wielu zadań.

Przegląd Wybranych Modeli Koparko-Ładowarek i Ich Innowacyjne Rozwiązania

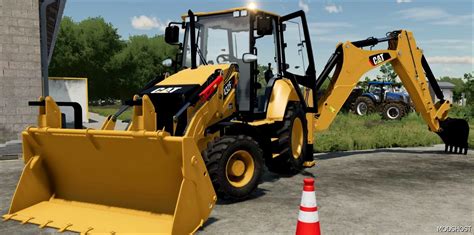

Cat 432

Model Cat 432 jest jednym z najpopularniejszych w gamie Cat. Producent zwraca uwagę na standardowy system amortyzacji ruchu obrotowego, odpowiadający za płynny powrót ramienia koparkowego do wykopu. Operatorzy docenią też możliwość szybszego i kontrolowanego przystawiania krawędzi łyżki do ściany wykopu.

Inne cechy:

• Hydrauliczny przesuw boczny: Dostępny jako fabrycznie montowane wyposażenie dodatkowe lub zestaw do doposażenia w serwisie, umożliwia operatorowi łatwe przemieszczanie ramienia koparkowego na całej szerokości ramy. Sprawdza się w miejscach o ograniczonej przestrzeni oraz podczas prac związanych z instalacjami gazowymi, elektrycznymi i telekomunikacyjnymi.
• Wytrzymała konstrukcja: Rama pokryta powłoką galwaniczną zapobiega gromadzeniu się materiału w jej wnętrzu oraz zmniejsza ryzyko wystąpienia rdzy, co przyczynia się do wydłużenia okresu eksploatacji. Przesuwna część wewnętrzna chroni nakładki cierne przed zanieczyszczeniem, co wydłuża okresy między kolejnymi regulacjami lub wymianami.
• Ochrona przewodów: Przewody dodatkowe do obsługi hydraulicznego osprzętu roboczego poprowadzono tak, by chroniły przed uszkodzeniem przy pracy nawet w najwęższych wykopach.
• Łatwość konserwacji: Filtry montowane są pionowo, co ogranicza wycieki i zanieczyszczenie oleju podczas wymiany (filtry zatrzymują nawet bardzo małe cząstki zanieczyszczeń).
• Wydajność silnika: Silnik Cat C3.6 spełnia wymagania norm emisji Stage V UE i może zużywać do 10 proc. paliwa mniej niż C4.4. Dostępne są trzy tryby zarządzania mocą: standardowy, Eco (nacisk na zmniejszenie zużycia paliwa) i standardowy Plus (moc i wydajność).
• Skrzynia biegów: Standardowo stosuje się 4-biegową skrzynię biegów Powershift.
• Komfort operatora: Wyświetlacz LCD z przyciskami ekranowymi dostarcza aktualne informacje diagnostyczne i dotyczące przeglądów, a także umożliwia konfigurację parametrów pracy. Opcjonalny system zabezpieczenia maszyny jest wbudowany w ekran. W wersji standardowej przewidziano fotel z zawieszeniem pneumatycznym, a przyciski blokady mechanizmu różnicowego, redukcji biegu i sterowania dodatkowego układu hydraulicznego umieszczone są na dżojstiku, bezpośrednio pod ręką operatora.

Hidromek (Seria K4, 102B, 102S)

Hidromek ma nową serię K4, oferującą rozwiązania pozwalające zastosować maszyny do różnych prac, nawet w bardzo trudnych warunkach. Mocną stroną jest układ hydrauliczny zapewniający maksymalną siłę odspajania nawet przy relatywnie niskich obrotach.

Wybrane modele i ich cechy:

• Hidromek 102B: Koparko-ładowarka o masie roboczej 9,4 t, wyposażona w automatyczną skrzynię biegów, dżojstiki sterujące i klimatyzowaną kabinę. Sposób wyprowadzenia rury wydechowej po słupku kabiny nie ogranicza operatorowi widoczności. Wersja z mniejszymi przednimi kołami sprawdzi się zwłaszcza do jazdy po utwardzonym terenie, gdy większość prac wykonuje ramię kopiące.
• Standardowe wyposażenie: Koparko-ładowarki standardowo posiadają łyżkę ładowarkową 6 w 1, łyżkę kopiącą, szybkozłącze z łyżką kopiącą oraz widły paletowe. Dodatkowo maszynę można doposażyć w łyżkę skarpową, młot hydrauliczny czy zagęszczarkę.
• Hidromek 102S: Posiada wszystkie koła jednakowej wielkości. Opcjonalny system MSS (Motion Stabilizer System) działa jako amortyzator na siłownikach podnoszenia ładowarek.
• Wydajność i oszczędność: Ulepszona konstrukcja siłownika ładowarki skraca czas załadunku i rozładunku nawet o jedną piątą, zwiększając tym samym wydajność o kilka procent. W wyniku ulepszeń wprowadzonych w konstrukcji cylindra spada zużycie paliwa.
• Trwałość: Stalowa konstrukcja wpływa na możliwość długotrwałego użytkowania w trudnych warunkach terenowych.
• Komfort i technologia: Wygodę pracy gwarantują zintegrowane fotele z dżojstikiem. W kabinie znajdują się dwa ekrany, a istnieje możliwość wyboru wersji sterowanej przez Hidromek Opera, co pozwala na zdalne korzystanie z maszyny.
• Akcesoria: Użytkownicy mają do dyspozycji różnego rodzaju fabryczne akcesoria funkcjonalne, w tym łyżki (zbierające, trapezowe itp.), łopaty, widły, młoty, świdry, pługi śnieżne, chwytaki.

JCB 3CXE Eco

Koparko-ładowarka JCB 3CXE Eco to najnowsza generacja kultowego modelu, gdzie inżynierowie skupili się na wprowadzeniu zmian korzystnie wpływających jednocześnie na ekologię i ekonomię.

Kluczowe innowacje:

• Ekologiczny i ekonomiczny silnik: Napędzana 3-litrowym silnikiem o mocy 75 KM (55 kW) z wysokim momentem obrotowym (440 Nm przy 1.250 obr/min.), cechuje się brakiem systemu SCR (AdBlue) i zmniejszonym zużyciem paliwa o 10 proc. w relacji do poprzedniego modelu.
• Skrzynia biegów Autoshift: Dzięki systemowi blokady zmiennika momentu „TorqueLock” maszyna może przemieszczać się z prędkością przekraczającą 40 km/h, jednocześnie ograniczając zużycie paliwa podczas przejazdów nawet o 25 proc.
• Wyposażenie standardowe: Każda nowa maszyna jest wyposażona w hydrauliczny przesuw ramienia koparkowego oraz jednokierunkową instalację wysokiego ciśnienia.
• Kabina Command Plus: W dachu kabiny standardowo zamontowane są cztery lampy ostrzegawcze LED. Kabina wyposażona jest w żółte uchwyty zapewniające bezpieczny punkt oparcia, a większe lusterka dają lepszą widoczność z tyłu maszyny. Zmieniona trójramienna kierownica zapewnia lepszy widok na przedni wyświetlacz, na którym znajduje się prędkościomierz, kontrolki ostrzegawcze oraz wyraźne wskazanie aktualnie wybranego biegu.
• Multimedia i informacje: JCB dostarcza fabrycznie zamontowane radio, możliwość sparowania telefonu poprzez Bluetooth oraz wejścia do USB, AUX i SD. Radio zintegrowano z panelem pod sufitem, można nim też sterować za pomocą przełącznika obrotowego w bocznej konsoli. Funkcje audio i telefoniczne są również wyświetlane na 7-calowym ekranie bocznym, dostarczającym operatorowi bieżące dane na temat pracy maszyny, poziomu paliwa czy innych przydatnych informacji.

Komatsu WB97S-8

Komatsu WB97S-8 to koparko-ładowarka z dwiema osiami skrętnymi, napędzana 101-konnym Dieslem. Masa eksploatacyjna maszyny wynosi 8,5-9,7 t, a pojemność standardowej łyżki 1,1 m³.

Cechy i technologie:

• Silnik i ekologia: Silnik spełnia wymagania normy emisji spalin EU Stage V. Zastosowano wiskotyczne sprzęgło wentylatora oraz bezobsługowy filtr cząstek stałych (DPF). System monitorowania ze wskaźnikiem Eco, tryby mocy i Eko zwiększają oszczędność paliwa.
• Bezpieczeństwo: Kwestie bezpieczeństwa są kluczowe, dlatego maszyna posiada zawory bezpieczeństwa stabilizatorów, wysięgnika i ramienia (standard), awaryjny wyłącznik silnika oraz kontrolkę zapięcia pasów bezpieczeństwa.
• Widoczność i komfort: Odpowiednią widoczność do przodu uzyskano dzięki poprzecznie umieszczonej rurze wydechowej. Prace ułatwia wielofunkcyjny kolorowy monitor LCD 7” o wysokiej rozdzielczości oraz fotel operatora z zawieszeniem pneumatycznym (standard). Operator ma do dyspozycji wyświetlacz prędkości obrotowej silnika i elektroniczny pedał gazu.
• Wszechstronność: Na wszechstronność maszyny wpływa możliwość wyboru spośród kilku trybów skrętu (2WS, 4WS, tryb kraba), dostępu do hydraulicznego przesuwu bocznego, jak również do szybkozłącza łyżki ładowarki i koparki.
• Konserwacja i monitorowanie: Łatwość konserwacji (uzupełnianie oleju hydraulicznego, AdBlue i paliwa z poziomu gruntu) oraz informacje dotyczące konserwacji wyświetlane na monitorze ułatwiają codzienną obsługę. Do dyspozycji jest system monitorujący Komtrax, mobilna komunikacja 4G, rozbudowane dane i raporty robocze.
• Układ hydrauliczny: Sercem koparko-ładowarki jest układ hydrauliczny z zamkniętym przepływem w położeniu neutralnym i kompensacją ciśnienia zależnie od obciążenia CLSS (Closed Load Sensing System).

Mecalac (Seria TLB)

Firma Mecalac po przejęciu fabryki Terex udoskonaliła uznaną serię koparko-ładowarek TLB. Wśród głównych walorów konstruktorzy wymieniają:

• Przystosowanie do trudnego terenu: Wysoki prześwit nad podłożem umożliwia pracę na nierównym terenie.
• Komfort i ergonomia: Dobra widoczność dla operatora, ergonomiczne elementy sterujące i wygodny dostęp przy przeprowadzaniu czynności konserwacyjnych. Dzięki zastosowaniu największej na rynku koparko-ładowarek kabiny, wyposażonej w ergonomiczne elementy sterujące, zwiększono łatwość operowania maszyną.
• Zwrotność: TLB to maszyna bardzo zwrotna, z promieniem zawracania wynoszącym zaledwie 7,9 m.
• Układ hydrauliczny: Zamknięty układ hydrauliczny typu closed centre odpowiada za płynne i niewymagające dużej siły sterowanie, co sprawia, że obsługa jest łatwa zarówno dla doświadczonych, jak i początkujących operatorów.
• Łatwość obsługi: Wysoko podnoszona pokrywa silnika, zespolona ze ściankami bocznymi, ułatwia obsługę codzienną.
• Modele i konfiguracje: Mecalac posiada w swojej ofercie 4 rodzaje koparko-ładowarek na rynek UE: TLB870, TLB 880, TLB890 i TLB990, zróżnicowanych pod względem konfiguracji kół oraz typów sterowania.
• TLB 890: Najpopularniejsza w Polsce i najbardziej uniwersalna, wyposażona w sprawdzony silnik Perkins o mocy 110 KM oraz automatyczną skrzynię biegów Powershift (4 biegi do przodu i 3 do tyłu), umożliwiającą poruszanie się z prędkością 40 km/h. Maszyna posiada 20-calowe koła przednie i 30-calowe koła tylne, a także układ blokady prędkości jazdy Active Drive (opcjonalnie), umożliwiający przemieszczanie się ze stałą, wcześniej zadaną prędkością. Mocne tylne ramię z opcjonalną linią hydrauliczną wyróżnia się zasięgiem 6,95 m i relatywnie dużą głębokością kopania.
• TLB 990: Najwyższy model, wyposażony w nowe funkcje i udoskonalenia, takie jak dwie osie skrętne czy tryb sterowania typu „krab”. Jest standardowo wyposażony w automatyczną skrzynię biegów Powershift z blokadą prędkości jazdy Active Drive, co ma zapewniać automatyczną zmianę biegów i lepsze prowadzenie maszyny na drodze.
• Opcje hydrauliczne i osprzęt: Wszystkie maszyny serii TLB można doposażyć w komplet opcji hydraulicznych, jak szybkozłącze przedniego i tylnego ramienia czy hydrauliczny przesuw tylnego ramienia. Poza standardowym osprzętem Mecalac posiada kompleksową ofertę elementów dodatkowych do realizacji każdego rodzaju prac (widły do palet, łyżka wysokiego załadunku, młot hydrauliczny, zamiatarka, widły kleszczowe itp.).

MST 6 Plus (Modele 642 i 644)

Dostawcy koparko-ładowarek MST 6 Plus (modele 642 i 644) zwracają uwagę na zawory podziału przepływu, które towarzyszą tłokowi pompy. Seria MST 6 Plus otrzymała nową konstrukcję wnętrza kabin, mającą zmniejszać zmęczenie i maksymalizować wydajność operatora, szczególnie podczas długich i wymagających prac.

Główne cechy:

• Bezpieczeństwo operatora: Kabina posiada certyfikaty ochrony ROPS (obiekty toczące się) i FOPS (obiekty spadające). Pas bezpieczeństwa zintegrowano z fotelem operatora.
• Stabilność w terenie: Hydrauliczna blokada wysięgnika odpowiada za stabilność tylnego wysięgnika podczas ruchu. Tylne podpory poziomujące z powierzchnią przejściową umożliwiają stabilne utrzymanie maszyny w pozycji kopania, nawet w sytuacji, gdy teren, na którym wykonywane są prace, jest bardzo nierówny.
• Sterowanie: Ułatwienie w sterowaniu maszynami stanowić mają cyfrowy przedni zestaw wskaźników i ergonomiczna kierownica.
• Moc i masa: Model MST 642 Plus waży 9 t i jest napędzany niemal 100-konnym silnikiem Diesla. Taka sama jednostka napędza wersję MST 644 Plus, z tym że w tym przypadku masa robocza maszyny jest o prawie 400 kg większa.
