Koparko-ładowarka JCB: Szczegółowy opis wnętrza i specyfikacji

Koparko-ładowarki JCB 3CX i 4CX to maszyny budowlane cenione za swoją uniwersalność i zdolność do pracy w trudnych warunkach. Ich konstrukcja oraz zastosowane technologie zapewniają wysoką wydajność, komfort operatora, a także obniżone koszty eksploatacji. Brytyjskie przedsiębiorstwo JCB jest najbardziej znane z koparko-ładowarek, a sprzęt tej marki cieszy się bardzo dużą popularnością i uznaniem klientów. To właśnie JCB stworzyło w 1953 roku pierwszy prototyp takiej maszyny. Firma jest też obecnie największym producentem koparko-ładowarek na świecie. Niemal połowa wszystkich sprzedawanych maszyn tego typu to właśnie sprzęt marki JCB.

JCB 3CX: Charakterystyka i zastosowania

JCB 3CX to ikoniczna koparko-ładowarka, znana na całym świecie ze swojej niezawodności, wydajności i wszechstronności. Model ten, od momentu wprowadzenia na rynek, był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. Wybór koparko-ładowarki JCB 3CX to decyzja, która przynosi wiele korzyści, przede wszystkim dzięki wysokiej wydajności i uniwersalności maszyny, która doskonale radzi sobie zarówno z pracami ziemnymi, takimi jak kopanie i załadunek, jak i z transportem materiałów.

Koparko-ładowarka JCB 3CX znajduje szerokie zastosowanie w różnych gałęziach przemysłu, głównie budowlanym. Jest niezastąpiona podczas prac ziemnych, takich jak wykopy pod fundamenty, niwelacje terenu i budowa dróg. Może być również wykorzystywana do załadunku i rozładunku materiałów budowlanych, a także do transportu na krótkich dystansach. Maszyna ta jest jedną z najczęściej używanych w budownictwie, rolnictwie i pracach komunalnych na całym świecie.

Dane techniczne i osiągi JCB 3CX

Specyfikacja koparko-ładowarki JCB 3CX w kwestii silnika to kluczowy parametr, który wpływa na jej wydajność. Model ten jest wyposażony w silnik, który charakteryzuje się o 16% mniejszym zużyciem paliwa w porównaniu do poprzednich wersji. Dodatkowo, blokada momentu obrotowego pozwala na osiągnięcie nawet 25% oszczędności paliwa. W najnowszych modelach silnik spełnia normy emisji spalin, a silnik JCB EcoMAX pozwala łączyć niskie zużycie paliwa z wysoką mocą i momentem obrotowym.

Koparko-ładowarka JCB 3CX charakteryzuje się wydajnym silnikiem Ecomax o mocy 55 kW oraz układem hydraulicznym, który umożliwia łatwe i szybkie wykonywanie prac. Nominalna moc maksymalna silnika wynosi około 74 kW (100 KM), a maksymalny moment obrotowy to około 400 Nm. Silnik wysokoprężny Perkins 1004-40T z 4 cylindrami o pojemności 4 litrów, osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach, co minimalizuje zużycie paliwa przy zachowaniu wysokiej wydajności. W instalacji wbudowany jest również filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty. Filtr powietrza posiada również system automatycznego czyszczenia. Dodatkowo silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Istnieje skuteczny system chłodzenia i turbodoładowanie.

Wymiary i waga maszyny to istotne dane, które należy wziąć pod uwagę przy planowaniu transportu i użytkowania. Dane techniczne koparko-ładowarki JCB 3CX zawierają informacje o długości, szerokości i wysokości maszyny, a także o jej wadze własnej. Masa eksploatacyjna waha się od 7 800 do 8 100 kg w zależności od wyposażenia. Długość konstrukcyjna wynosi 5620 mm, całkowita szerokość 2360 mm, wysokość kabiny 2780 mm, a całkowita wysokość 3610 mm. Minimalny prześwit pod podporą to 370 mm, a pod łyżką 500 mm.

Ramię ładowarki i koparki

Wydajność koparko-ładowarki JCB 3CX jako ładowarki i koparki to kluczowy aspekt, który decyduje o jej efektywności w pracy. Ramię ładowarki w JCB 3CX zostało wyposażone w wielofunkcyjną łyżkę typu 6w1 o pojemności 1 m³ i szerokości 2,35 m. Maksymalna wysokość załadunku ramienia ładowarki wynosi 3,2 m, a wysokość wyładunku to 2,72 m. Na pełnej wysokości maszyna ma zasięg 1,37 m i jest w stanie podnieść 3169 kg. Siła skrawania łyżki to ponad 6,5 tony (6531 kg), a siła zrywania w ramionach łyżki wynosi 4732 kg. Pojemność łyżki przedniej wynosi około 1,0 m³.

Ramię koparki JCB 3CX umożliwia pracę na głębokości niemal 6 metrów, dokładnie 5,97 m. Zasięg na poziomie gruntu od osi obrotu ramienia to 6,52 m, a w bok od osi maszyny - 7,09 m. Maksymalna wysokość załadunku wynosi 4,72 m. Udźwig z wysuwanym ramieniem to 719 kg, a bez wysuwu - 1451 kg. Siła skrawania łyżki koparki to aż 6228 kg. Maksymalna głębokość kopania ramienia tylnego wynosi około 4,2-4,4 m. Maksymalna pojemność łyżki do kopania wynosi 0,3 m³, a szerokość 60 cm. Kąt obrotu łyżki to 201°.

Do tej koparko-ładowarki dostępnych jest również wiele szybko wymienialnych osprzętów: łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy itp. Uniwersalna łyżka szczękowa „6 w 1” kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.

Kabina operatora i ergonomia w JCB 3CX

Kabina operatora w JCB 3CX została zaprojektowana z myślą o zapewnieniu maksymalnego komfortu pracy i funkcjonalności. Dzięki kompaktowej budowie silnika i niewielkiej masce kabina ma doskonałą widoczność. Drzwi otwierają się z obu stron, co ułatwia operatorowi dostęp do maszyny. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.

Kabina jest wyposażona w ekran boczny, który umożliwia kontrolę nad systemami audio, telefonem, a także dostarcza szczegółowych informacji o stanie technicznym maszyny, wysyła alerty serwisowe i opisuje jej funkcje. Komfort termiczny zapewnia klimatyzacja oraz klimatyzowany schowek na jedzenie. Istnieje ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna sprawia, że poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.

Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+. Jasna, przejrzysta i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące ułatwiają pracę operatora.

Zużycie paliwa w JCB 3CX

Zużycie paliwa koparko-ładowarki JCB 3CX zależy od wielu czynników, takich jak rodzaj pracy, obciążenie, warunki terenowe oraz styl jazdy operatora. Średnie spalanie JCB 3CX wynosi 5-7 litrów na godzinę podczas prac lekkich (jazda bez obciążenia, lekkie kopanie), 7-10 litrów na godzinę przy wykonywaniu prac średnich (ładowanie i przewożenie materiałów) oraz 10-15 litrów w przypadku prac ciężkich (kopanie w twardym gruncie lub praca z dużym obciążeniem). Te wartości mogą się różnić zależnie od konkretnego modelu JCB 3CX, stanu technicznego maszyny oraz warunków eksploatacji.

Na prawidłowe zużycie paliwa będzie miał wpływ sprawny układ paliwowy, dlatego należy regularnie serwisować maszynę i sprawdzać sprawność układu i filtrów. Koparko-ładowarka podczas pracy z dużymi obciążeniami spala więcej paliwa, więc nie powinno się jej dodatkowo obciążać zbędnymi przedmiotami. Można też stosować tryby pracy, które są dostosowane do konkretnych zadań, aby zoptymalizować spalanie przy konkretnych czynnościach. Utrzymywanie silnika koparko-ładowarki na optymalnych obrotach również pozwoli zaoszczędzić paliwo. Wzrost zużycia może być spowodowany utrzymywaniem zbyt wysokich obrotów. Nie bez znaczenia będzie również płynna jazda, czyli unikanie gwałtownego przyspieszania i hamowania.

Specjalne funkcje agregatu, takie jak:

• EcoRoad: Zużycie paliwa na godzinę może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą.
• EcoLoad: Możliwość sterowania prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego. Korzystając z tej technologii, można znacznie zmniejszyć zużycie paliwa.
• EcoDig: Funkcja ta obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Dzięki temu zwiększa się wydajność agregatu i zmniejsza się zużycie paliwa podczas kopania o 15%.
• PowerSlide: Funkcja ta obejmuje specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Smooth Ride System): Jest to kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.

Codzienna kontrola i serwisowanie JCB 3CX

Codzienna kontrola, konserwacja lub naprawa nie będą sprawiać trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów. Serwisowanie koparko-ładowarki JCB 3CX obejmuje regularne kontrole układu hydraulicznego, wymianę oleju silnikowego oraz sprawdzanie stanu komponentów. Ważne jest, aby korzystać z oryginalnych części zamiennych lub ich wysokiej jakości zamienników, aby zapewnić długotrwałe działanie maszyny.

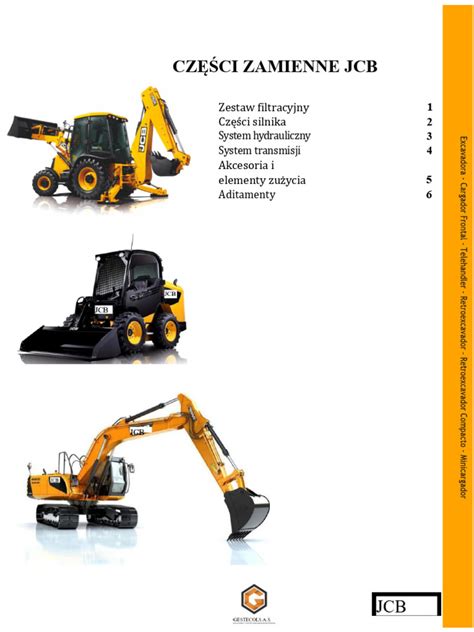

Kupowanie używanych części do koparko-ładowarek JCB jest popularne i pozwala zaoszczędzić znaczne sumy, przy jednoczesnym dbaniu o efektywne działanie maszyn budowlanych. By uniknąć nieprzyjemnych sytuacji przy zakupie używanych części do koparko-ładowarki JCB, należy wcześniej sprawdzić ich stan techniczny i rozejrzeć się za śladami zużycia, napraw i uszkodzeń. Można też upewnić się, czy sprzedawca oferuje gwarancję lub możliwość zwrotu w przypadku, gdyby część okazała się niesprawna. Części do koparek JCB używane to ekonomiczny i ekologiczny wybór, który pozwala utrzymać maszyny w dobrym stanie technicznym, jednocześnie zmniejszając koszty eksploatacji i zakupu nowych części.

Modyfikacje koparko-ładowarki JCB 3CX

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, a różnica między nimi polega na konfiguracji i możliwości montażu osprzętu:

• JCB 3CX - standardowy model ze stałym ramieniem.
• JCB 3CX Sitemaster - wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania koparko-ładowarki JCB 3CX do 5,5 m.
• JCB 3CX Contractor - najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła dokładnie do 100 KM. Posiada teleskopowy uchwyt.
• JCB 3CX Super - zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
• JCB Pothole Master - wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.

JCB 4CX: Więcej mocy, większe możliwości

Podczas gdy JCB 3CX jest ikoną wszechstronności, model 4CX od zawsze był pozycjonowany jako jego potężniejszy, bardziej wydajny i „poważniejszy” brat. Zaprojektowany z myślą o najcięższych zadaniach i pracy w trudnym terenie, JCB 4CX od lat jest flagowym modelem w gamie koparko-ładowarek brytyjskiego producenta. Co dokładnie odróżnia go od legendarnego 3CX i jakie unikalne cechy sprawiają, że dla wielu firm jest to jedyny słuszny wybór?

Cechy wyróżniające JCB 4CX

Najważniejszą i natychmiast rozpoznawalną cechą modelu 4CX są cztery równe, duże koła. Model JCB 4CX, jeden z najpopularniejszych na świecie, oferuje podobną mobilność i uniwersalność. Wykorzystuje silnik JCB EcoMAX, który nie wymaga systemu oczyszczania gazów spalinowych i jest przystosowany do pracy z wysokiej klasy olejami. Brak konieczności stosowania AdBlue obniża koszty eksploatacji. Silnik EcoMAX generuje moc 81 kW (109 KM) i wysoki moment obrotowy już od 1200 obr./min., co przekłada się na niższe zużycie paliwa.

Sześciobiegowa skrzynia biegów w połączeniu z systemem Torquelock w modelach Powershift redukuje zużycie paliwa nawet o 25% i skraca czas przejazdu po drogach o 10%. Komfort operatora w JCB 4CX podnosi niski poziom hałasu, podgrzewana szyba i lusterka, a także system automatycznego ogrzewania. Kabina jest wyposażona w klimatyzację i funkcjonalnie zaprojektowaną deskę rozdzielczą.

System SmoothRide JCB minimalizuje przechyły podczas jazdy, a wspomaganie hamulców i system Powerslide ułatwiają szybką i bezpieczną zmianę pozycji maszyny. System LSD zapobiega poślizgowi kół, chroniąc opony przed nadmiernym zużyciem. Bezpieczeństwo pracy w modelu 4CX zapewniają systemy ostrzegania o pozycji stabilizatora, antypoślizgowe stopnie oraz opony zabezpieczone przed przebiciem. Dodatkowo, system CANBUS informuje o niezbędnych przeglądach, a maszyny są projektowane tak, aby ograniczyć liczbę punktów wymagających serwisowania.

Porównanie JCB 3CX i 4CX

Różnice między modelami JCB 3CX i 4CX są znaczące. Model JCB 3CX jest bardziej kompaktowy i zwrotny, podczas gdy 4CX oferuje większy udźwig i moc. Wybór między tymi modelami zależy od specyficznych potrzeb użytkownika oraz warunków pracy. Jeśli pracujesz głównie w mieście, na utwardzonym terenie i potrzebujesz maksymalnej zwinności przy pracy tyłem (np. przy murach), klasyczny 3CX z przesuwem bocznym może być lepszym wyborem. 4CX zawsze był wyposażany w mocniejsze jednostki napędowe niż standardowy 3CX.

Wiele części silnikowych (zależnie od rocznika) i niektóre elementy wyposażenia kabiny są takie same w obu modelach. Jednakże, 4CX jest droższy w utrzymaniu ze względu na bardziej skomplikowany układ napędowy i większe opony, co może skutkować nieco wyższymi kosztami eksploatacji. W JCB 4CX należy regularnie kontrolować stan drążków kierowniczych, zwrotnic i siłowników skrętnych na obu osiach, a stały napęd na 4 koła oznacza większe obciążenie dla mostów, mechanizmów różnicowych i wałów napędowych.

Zakup i wynajem koparko-ładowarek JCB

Decydując się na zakup JCB 3CX, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne koparko-ładowarki JCB 3CX i historię serwisową maszyny. Opcje zakupu koparko-ładowarki JCB 3CX są zróżnicowane - maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego, a także skorzystać z różnych form finansowania, takich jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty różnych dostawców i dokładnie przeanalizować specyfikację maszyny, aby dobrać ją do indywidualnych potrzeb.

Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem, szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania, a firmy wynajmujące często oferują pełen serwis i naprawy. Porównanie kosztów zakupu i wynajmu JCB 3CX wymaga uwzględnienia wielu czynników. Koszty zakupu obejmują cenę maszyny, koszty finansowania, ubezpieczenia, serwisu i napraw. Koszty wynajmu obejmują opłatę za wynajem, która zależy od czasu trwania wynajmu i specyfikacji maszyny. Należy uwzględnić koszty eksploatacji, takie jak paliwo i płyn hydrauliczny, aby dokonać właściwego wyboru.

Niezależnie od tego, czy zdecydujesz się na nową, czy używaną koparko-ładowarkę JCB 3CX, kluczowe znaczenie ma dostęp do części zamiennych i serwisu.
